沃尔沃端口喷射汽油机喷油器保护塞

　　在多缸端口喷射汽油发动机的维修、清洁、打磨作业场景中，进气歧管拆下后暴露的喷油器安装位、喷油器本体端部极易进入金属碎屑、研磨颗粒、灰尘杂质，一旦杂质顺着油道进入喷油器内部或燃烧室，会造成喷油嘴卡滞、缸壁拉伤等不可逆损伤，这类防护需求在直列五缸沃尔沃机型的维保作业中尤为突出，该保护塞正是针对这类作业场景开发的适配结构。从实际使用场景出发，这类保护塞不需要承受高温高压的持续工况，仅在维保拆解阶段提供临时密封防护，因此选用TPU材质制作，既具备足够的弹性实现过盈密封，又有合适的硬度避免塞体断裂残留在安装孔内，同时TPU的耐油性可以适配维保过程中接触的少量汽油、机油残留，不会短时间内出现溶胀变形。

　　设计过程中首先匹配沃尔沃B5234T3等机型的喷油器安装位尺寸，塞体的插入段直径参考喷油器与进气歧管配合的轴径做了适配，基础尺寸可以直接对应原厂喷油器的配合间隙，考虑到不同批次TPU耗材的收缩率差异、不同桌面级3D打印机的成型精度偏差，设计时预留了1%-2%的缩放调整区间，使用者可以根据自身使用的耗材参数、设备校准情况将模型缩放至101%-102%，保证塞入后有足够的抱紧力不会在作业过程中脱落，同时不会因为过盈量过大导致难以取出。

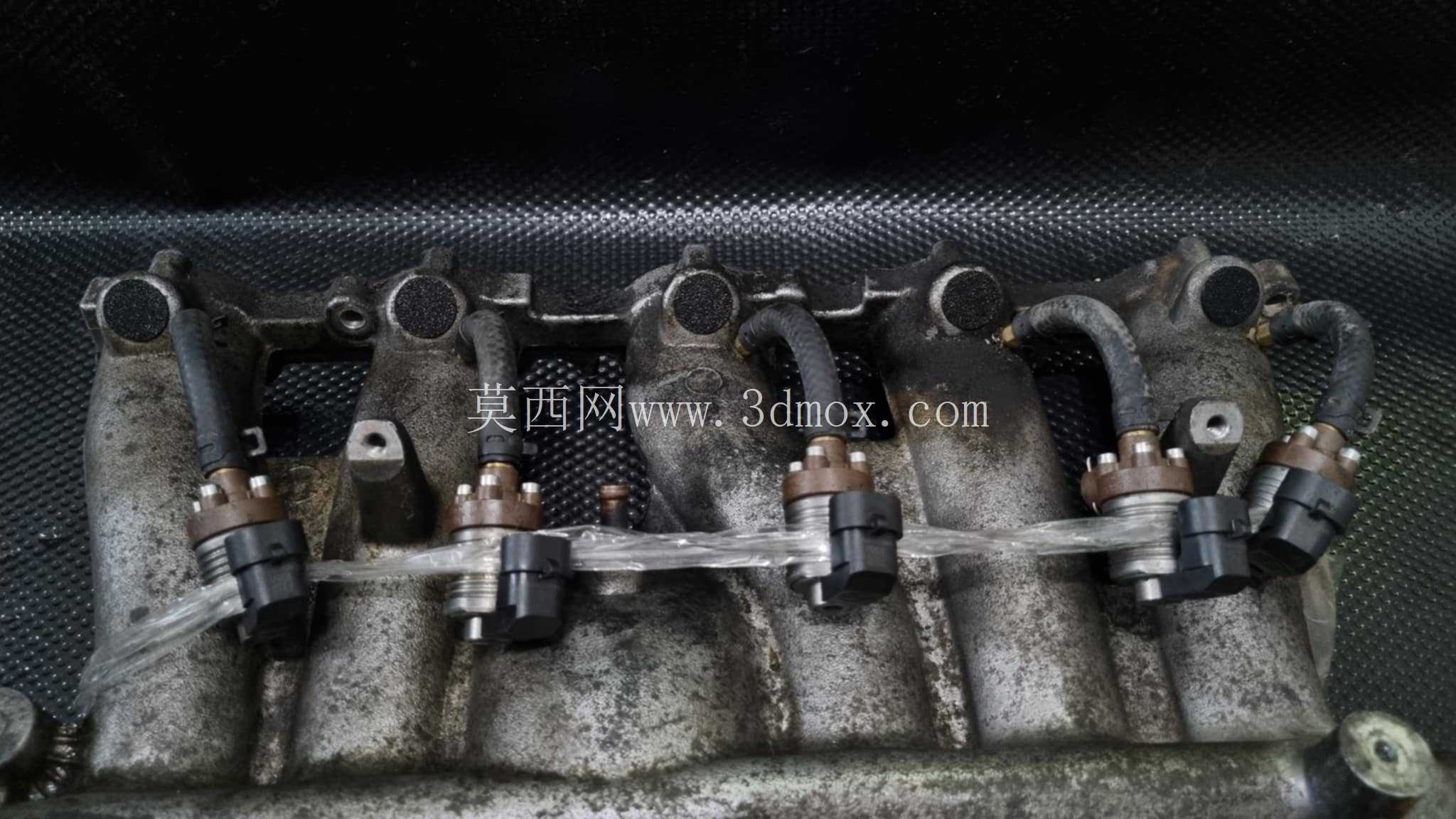

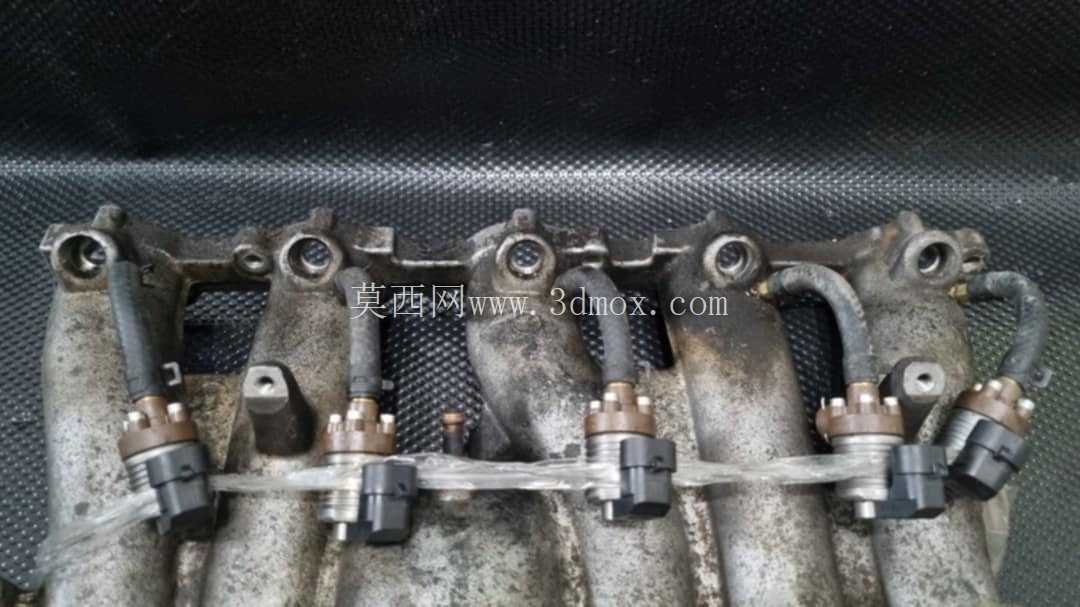

　　塞体的外露端做了加宽的凸缘结构，一方面可以限制塞入深度，避免塞体过度插入掉入进气道内部，另一方面凸缘边缘做了防滑纹理，作业人员佩戴沾有油污的手套也能顺利拔出塞体，不需要额外使用工具撬动，避免撬动过程中损伤进气歧管的密封面。从安装边界来看，该保护塞的外形完全避让了进气歧管上的周边结构，包括相邻喷油器的安装座、燃油轨的固定凸台、进气温度传感器的安装位，塞入后不会和周边零部件产生干涉，五个塞体为一组对应直列五缸发动机的五个喷油器位，也可以单独拆分使用适配不同缸数的同系列机型。实际使用时，在拆下燃油轨、取出喷油器或者对喷油器端部进行清洁打磨前，将对应尺寸的保护塞塞入喷油器安装孔或者套在喷油器端部，即可完全封闭油道入口，打磨产生的铝屑、积碳颗粒、清洁用的化清剂都不会进入内部管路，作业完成后拔出塞体，用压缩空气吹扫接触面即可完成复装，相比传统用抹布堵塞、胶带粘贴的防护方式，该保护塞的密封更严密，不会出现纤维残留、胶渍残留的问题，也不会因为胶带被化清剂溶解失去防护作用。

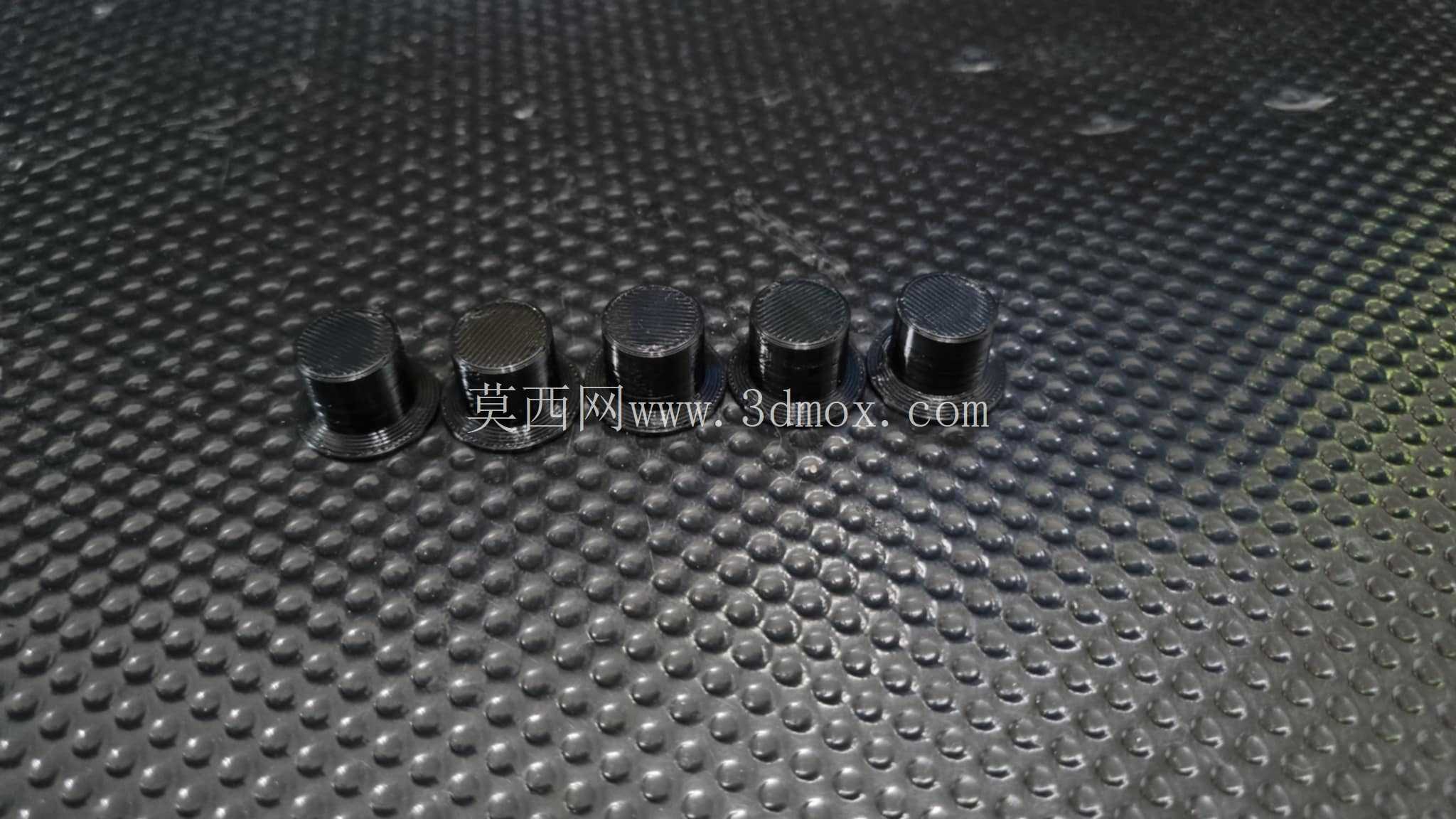

　　结构设计上没有多余的复杂特征，整体为回转体加端部凸缘的结构，3D打印时不需要添加支撑，竖直摆放即可获得最优的成型精度和表面质量，打印完成后只需要简单去除底部的打印底座即可直接使用，不需要二次打磨加工，对于维修厂或者个人DIY维保的用户来说，打印门槛极低，不需要复杂的后处理工序。适配性方面，除了沃尔沃V70、S60搭载的B5234T3发动机外，只要是端口喷射结构、喷油器安装轴径尺寸匹配的汽油机都可以通过微调缩放比例使用，不需要重新建模，大幅降低了同类机型维保防护的建模成本。
