网球火箭抓斗替换支撑结构设计

这款替换支撑件主要适配威尔森品牌网球火箭系列捡球设备的抓斗部位，日常在网球场馆运维、网球训练场地的批量捡球作业场景中使用，原设备抓斗部位的支撑结构长期受网球反复挤压、设备移动过程中的颠簸震动，容易出现支撑筋开裂、顶部定位槽磨损的问题，直接更换原厂整组抓斗成本较高，这款替换件就是针对该损耗部位做的适配性结构设计。

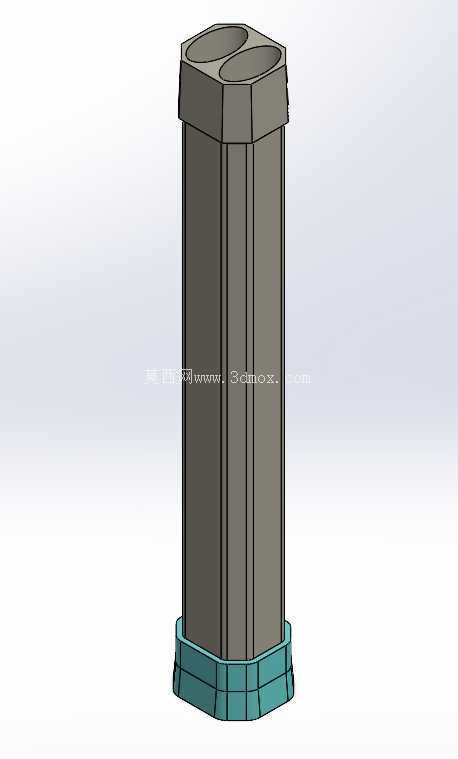

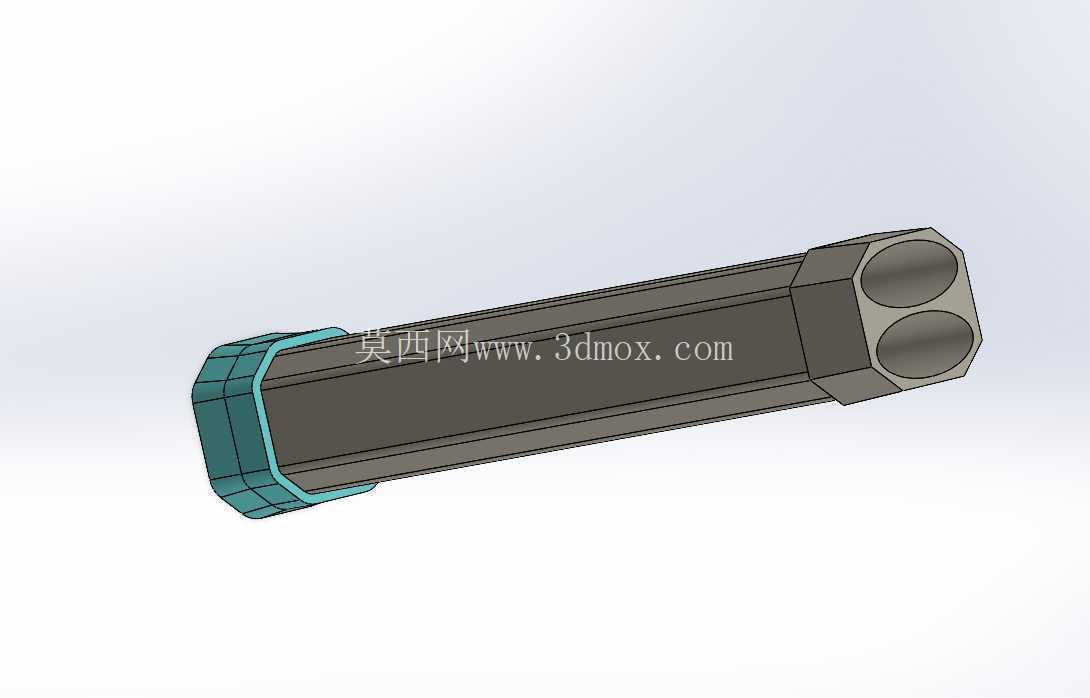

从实际使用需求出发，设计时首先匹配原支撑件的安装边界，底部做了带分段加强筋的法兰式定位座，和原抓斗底座的卡槽完全契合，安装时不需要额外打孔或者修改原有设备结构，直接卡入原有底座后通过原有卡扣即可完成固定，安装公差控制在0.2mm以内，避免安装后出现晃动偏移的问题。主体部分采用多道竖直加强筋的棱柱结构，筋条厚度根据受力仿真结果做了差异化设计，靠近底部的位置筋条厚度更大，承接抓斗下压时的纵向冲击力，靠近顶部的位置筋条适当收窄，在保证结构强度的前提下控制整体重量，减少设备举升抓斗时的负载。顶部做了两个对称的弧形定位槽，完全匹配原抓斗的网球容纳腔弧度，保证抓斗抓取网球时不会因为支撑件的尺寸偏差出现卡球、掉球的问题，顶部边缘做了1mm的圆角过渡，避免尖锐边缘刮伤网球表面的毛毡层，延长网球的使用寿命。

考虑到很多场馆运维人员会自行采用FDM3D打印制作替换件，设计时特意将壁厚控制在2.4mm，适配常规0.4mm喷嘴的打印路径，不需要做额外的支撑结构，打印时采用PETG材料50%填充率即可满足日常使用的强度需求，相比原厂的ABS材质配件，PETG的抗冲击韧性更好，在低温环境下也不容易出现脆裂问题，适配北方冬季室外网球场的使用场景。结构上还在竖直筋条的连接处做了圆弧过渡，避免应力集中导致的筋条断裂，经过实际装机测试，连续完成3000次抓球循环后，支撑件没有出现明显的形变或者磨损，完全可以替代原厂配件使用。

外形尺寸上整体高度和原配件保持一致，不会改变抓斗的开合行程，底部定位座的外径和原底座完全匹配，顶部两个弧形槽的中心距和原结构误差不超过0.1mm，保证网球被抓取后可以顺利滑入储球筒，不会出现卡滞。设计过程中还特意规避了原配件的结构缺陷，原配件顶部和竖直筋的连接位置是直角过渡，受力时容易在直角处产生应力集中导致断裂，这款替换件在该位置做了R3的圆弧过渡，分散受力点，有效提升了结构的抗疲劳强度。日常使用中如果出现局部磨损，只需要重新打印该替换件即可，不需要更换整组抓斗，大幅降低了场馆的设备运维成本，对于批量采购网球捡球设备的培训机构、运动场馆来说，这类易损替换件的自主生产可以有效减少设备停机等待配件的时间，提升场地运维效率。
