异径管道转接适配结构件

在工业流体输送、通风排气、给排水以及各类工艺管路布设场景中，不同管径的管路对接是现场安装、设备改造环节经常遇到的问题，这类异径转接件的设计合理性，直接影响管路的流阻表现、连接密封性以及长期运行的结构稳定性。这款适配结构针对大管径端4.75英寸、5英寸两种规格，小管径端3英寸、2.75英寸两种规格的管路对接需求设计，解决了现场不同标准管径管路无法直接连通的痛点，无需额外切割焊接原有管路，就能实现平顺的管径过渡。

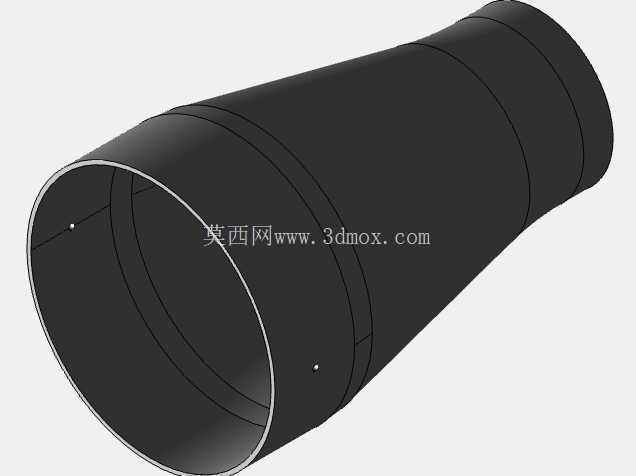

从结构设计来看，整体采用锥形过渡的筒体结构，没有突兀的管径突变，流体或气流经过转接段时，能够顺着锥面平缓改变通径，大幅降低直角变径带来的局部流阻损失，也能减少介质在变径位置形成涡流、积留杂质的概率，不管是用于输送液态介质的工艺管路，还是用于通风除尘的风路系统，都能有效降低管路运行的能耗与堵塞风险。筒体两端的连接段预留了足够的轴向配合长度，能够适配常见的卡箍连接、法兰对接、插接涂胶密封等多种管路连接方式，两端筒壁上预留的小孔位，可用于安装定位销、连接固定螺钉，或是作为密封胶圈的定位孔位，避免安装后管路受震动出现轴向窜动、接口松脱的问题。

在安装边界的考量上，整体外形为同轴回转体结构，最大外径与大端连接管路的外径保持一致，最小外径与小端连接管路的外径匹配，安装后不会出现额外的结构突出，在空间紧凑的设备内部管路布设场景中，不会和周边的线束、结构件产生干涉。锥段的过渡斜率经过反复校核，既保证了足够的结构强度，不会因为管路内部压力变化出现锥段变形，也尽可能压缩了整体轴向长度，减少转接件占用的管路安装空间，对于设备改造时管路间距有限的场景，能够直接替换原有焊接变径接头，大幅缩短现场施工的周期。

从实际应用场景出发，这类转接件不仅可以用于工业生产设备的固定管路连接，也适配移动式通风设备、临时流体输送管线的快速搭建，两端的配合公差按照通用管路的行业标准设定，不需要针对现场管路做二次加工就能完成装配。筒体壁厚均匀，采用等壁厚设计思路，在注塑、铸造或是钣金滚压成型的加工环节，都能保证材料填充均匀、成型后应力分布均衡，不会出现局部壁厚过薄导致的承压不足问题，也不会因为局部壁厚过厚造成材料浪费、成型周期变长的问题。

在细节设计上，两端的端口位置做了微小的倒角处理，安装时能够顺畅插入对接的管路内部，不会因为端口锐边刮伤密封胶圈，也能避免安装过程中锐边划伤施工人员。筒身的环形加强筋沿着轴向均匀分布，在不额外增加整体壁厚的前提下，提升了筒体的径向抗形变能力，即使管路内部出现短时负压，也不会出现筒体吸瘪变形的情况，保障管路长期运行的结构可靠性。这种同轴变径的结构设计，也让整个零件的建模过程逻辑清晰，通过回转特征就能完成主体结构构建，后续如果需要调整适配的管径规格、轴向长度，只需要修改草图的截面尺寸就能快速完成参数迭代，不需要重构整体特征结构，能够大幅提升同系列不同规格转接件的设计效率。
