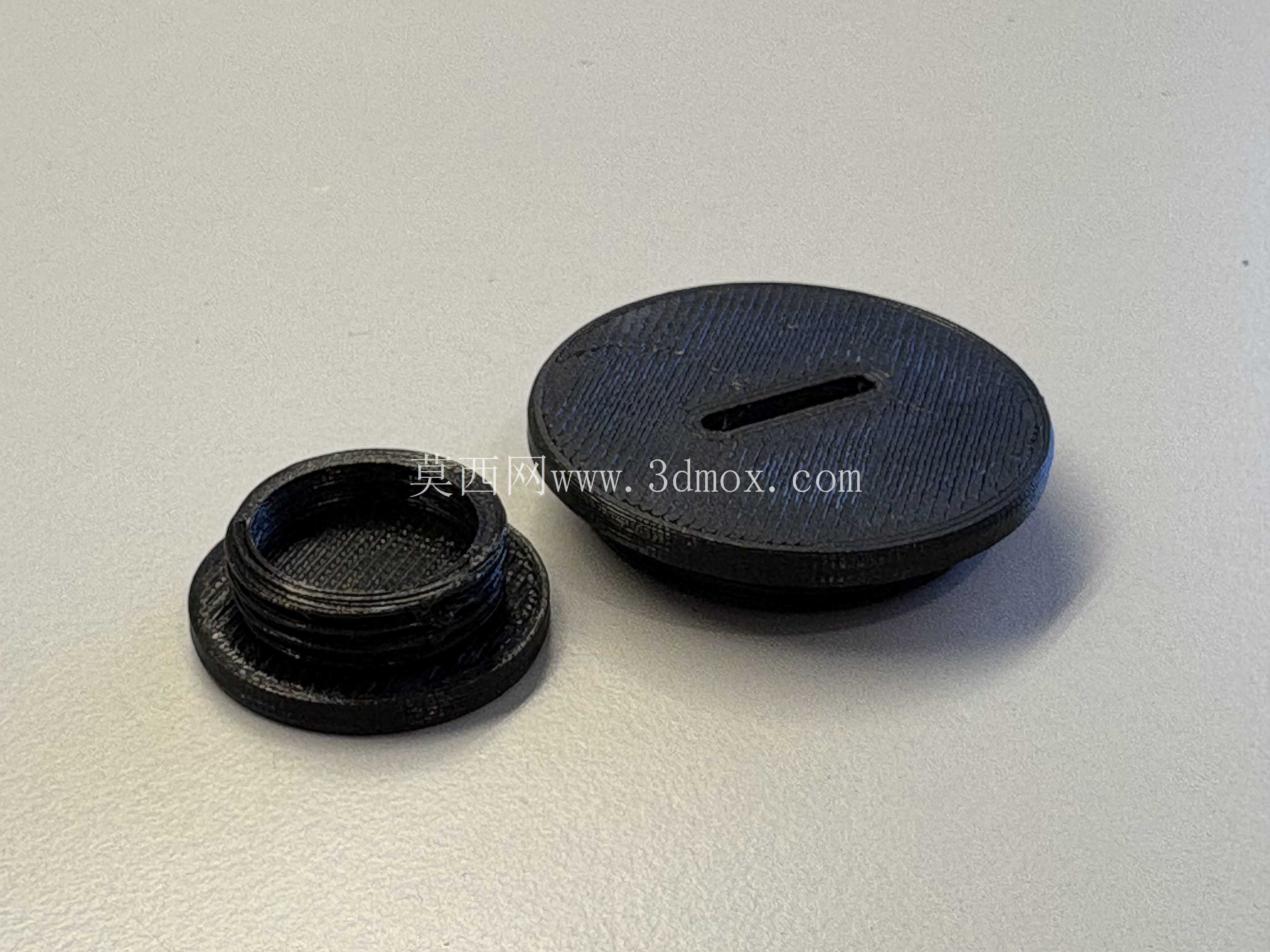

M20与M32规格电缆夹开口密封套盖

　　在电气柜布线、户外设备接线、工业控制柜走线的现场施工与后期运维场景中，电缆夹开口的闲置封堵一直是容易被忽略但直接影响防护等级的细节。很多现场施工完成后，会预留部分电缆夹开口用于后续线路扩容，这些未穿线的开口如果不做封堵，会直接导致柜体的IP防护等级失效，粉尘、水汽、甚至小型爬虫容易顺着开口进入柜体内部，轻则造成接线端子积灰接触不良，重则引发线路短路、元器件锈蚀等故障，在户外光伏接线箱、港口设备控制柜、车间潮湿区域的配电场景中，这类问题的出现概率会进一步提升。这款适配M20与M32规格电缆夹的密封套盖，就是针对这类闲置开口封堵需求设计的结构件。从结构设计来看，套盖采用外螺纹配合的安装方式，螺纹规格完全匹配标准M20、M32电缆夹的内螺纹尺寸，安装时无需额外加工，直接对准螺纹旋入即可完成固定，不需要额外的固定件或者粘接工序，现场运维人员用普通大平头螺丝刀就能完成拆装，后续需要新增穿线时可以快速拆卸，不会破坏原有电缆夹的结构。套盖的顶部设计了一字型的螺丝刀槽，槽深和槽宽经过匹配设计，既能够保证螺丝刀嵌入后有足够的扭矩传递空间，不会出现拧动时打滑脱槽的问题，又不会因为槽深过深导致顶部结构强度不足，在旋紧过程中出现开裂。

　　密封面的设计上，套盖的螺纹根部做了一圈贴合止口，当套盖旋紧到位时，止口端面会完全贴合电缆夹的上端面，配合螺纹本身的配合间隙填充，能够实现稳定的防尘防水效果，满足常规户外柜体的IP54防护等级要求，不需要额外加装密封垫片就能达到使用要求，减少了现场安装的配件数量。从尺寸边界来看，M20规格的套盖螺纹大径控制在19.95-20.05mm之间，螺纹长度适配常规电缆夹的内螺纹深度，旋入后不会出现顶到电缆夹内部夹线结构的问题，套盖顶部的外圆直径比螺纹大径大2mm左右，形成一圈限位凸缘，旋紧时凸缘刚好压在电缆夹端面，避免过度旋入导致的螺纹滑牙。

　　M32规格的套盖采用同样的尺寸设计逻辑，螺纹参数匹配标准M32电缆夹的内螺纹，整体外形高度控制在合理范围，不会因为突出过高影响柜内其他元器件的布置，也不会因为突出过低导致螺丝刀操作空间不足。材质选择上，这类密封套盖通常采用耐候性的工程塑料制作，能够适应-20℃到80℃的工作环境温度，在户外紫外线照射、车间油污环境下不会快速老化变脆，能够保持长期的结构强度和密封性能，相比金属材质的堵盖，不会出现锈蚀粘连的问题，后期拆卸维护更加方便，同时绝缘性能优异，即使接触到柜内的带电部位也不会引发短路风险。

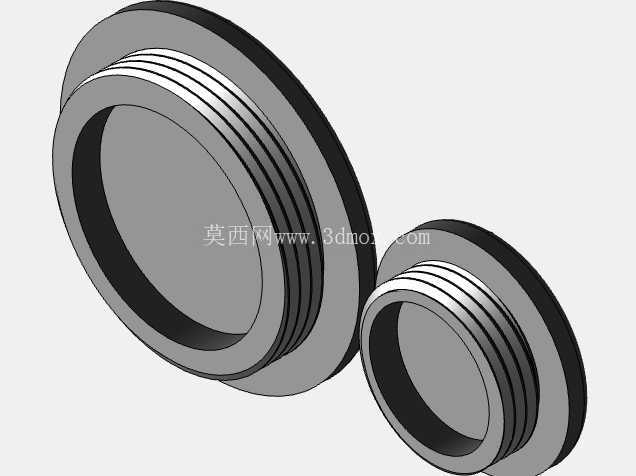

　　在实际选型使用时，只需要确认现场闲置电缆夹的螺纹规格，对应选择M20或者M32的套盖即可，不需要测量其他安装尺寸，因为所有配合尺寸都按照标准电缆夹的参数做了匹配，安装后的同轴度误差控制在很小的范围，不会出现偏斜、缝隙不均的问题。很多现场施工中，运维人员会用胶带缠绕、橡胶塞堵塞的方式处理闲置开口，这些方式要么长期使用后胶带老化脱落，要么橡胶塞尺寸匹配度差容易掉落，都无法实现长期稳定的防护效果，而这款螺纹旋合的密封套盖，安装后和电缆夹形成刚性连接，除非人为拆卸否则不会脱落，能够在设备全生命周期内保持稳定的防护作用。在三维建模过程中，这类零件的建模重点在于螺纹参数的准确匹配，还有顶部一字槽的位置度控制，要保证槽的中心和套盖的回转中心重合，避免拧动时受力不均，同时止口端面的平面度要控制在合理范围，保证贴合后的密封效果，建模时还要注意螺纹收尾处的过渡处理，避免出现应力集中的尖角，提升零件注塑生产时的成品率，也减少安装时的卡顿问题。
