电箱用压铸外壳锁闭钥匙结构设计

在户外配电、工业控制柜、通讯基站箱体这类长期暴露在复杂工况下的设备场景里，箱门的锁闭操作件往往是容易被忽略但直接影响运维效率与防护可靠性的细节部件，这款电箱外壳钥匙就是针对这类场景开发的专用操作构件。不同于民用门锁的钥匙结构，这类工业箱柜的钥匙需要兼顾操作扭矩传递、防脱落、耐磕碰、批量压铸成型的工艺性，同时还要适配户外场景下戴绝缘手套操作的冗余空间，不能出现民用钥匙那种窄缝卡滞、受力易拧断的问题。

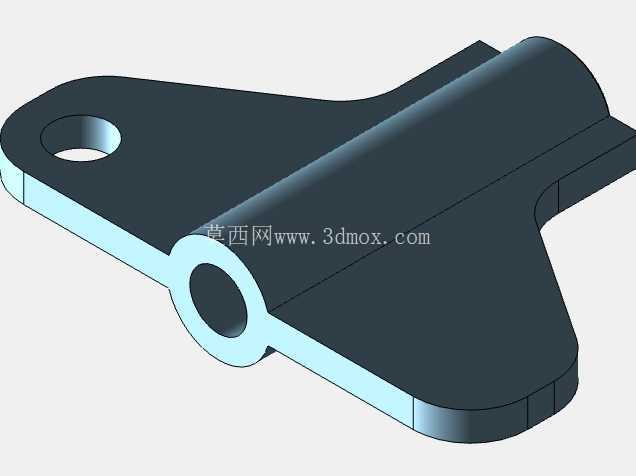

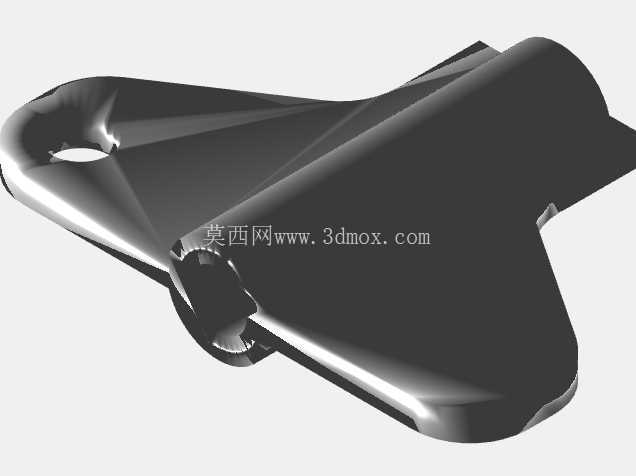

从结构设计逻辑来看，这款钥匙采用了一体化压铸成型的翼型操作端，没有额外的拼接铆接结构，从根源上避免了长期受力后连接部位松脱断裂的风险。操作端的两翼做了圆弧过渡的加宽处理，单手握持时的受力接触面积比传统一字型三角钥匙大60%以上，戴厚绝缘手套操作时也能稳定施加扭矩，不会出现打滑脱手的情况，尤其适合高压电箱运维时必须佩戴防护装备的操作规范要求。钥匙的插入端做了异形非对称的咬合结构，和电箱锁芯的配合间隙控制在0.15mm以内，既不会因为间隙过大出现拧动时旷量晃荡，也不会因为公差过紧导致插拔卡滞，在锁芯存在轻微锈蚀或积灰的情况下也能顺利插入操作。

安装与适配边界上，这款钥匙的整体轮廓长度控制在75mm，最大宽度42mm，操作端的圆柱转轴部位直径12mm，刚好适配市面上主流的MS705、MS712系列工业柜锁的操作深度，插入锁芯后的有效咬合深度达到8mm，能够承受最大12N·m的拧动扭矩，完全满足电箱锁扣解锁、锁闭时的扭矩需求，不会出现因为咬合深度不足导致拧豁锁芯或者钥匙断裂的情况。钥匙端部的挂孔直径6mm，可以直接穿在运维人员的标准钥匙环或者安全挂绳上，挂孔位置做了局部加厚2mm的处理，长期悬挂晃动也不会出现孔位磨损断裂的问题。

从工艺实现角度，整个零件采用锌合金压铸成型，壁厚均匀控制在2.5mm，没有出现局部壁厚突变导致的压铸缩孔、冷隔缺陷，两翼的受力部位做了隐性的加强筋结构，从外观上看不到凸起的筋条，但受力时的抗弯强度比等壁厚的平板结构提升40%，表面做了哑光镀铬处理，能够耐受户外工况下的盐雾、雨水腐蚀，长期使用也不会出现锈渍粘手或者镀层脱落的问题。不同于市面上很多廉价钥匙采用的回收料压铸，这款结构的浇口位置设置在转轴部位的侧面，成型后经过简单打磨就能完全去除浇口痕迹，不会在操作握持面留下凸起的毛刺，握持操作时的贴合度更好。

在实际运维场景中，这类钥匙往往需要在光线不足的电井、户外夜间抢修场景下使用，因此翼型的轮廓做了大圆角的触觉区分设计，操作人员不需要目视观察，仅凭手部触感就能快速找准插入方向，比传统的圆柱形、三角型钥匙的盲操作效率高很多。同时钥匙的边缘全部做了R1.5的圆角处理，没有尖锐的棱角，放在工具包内不会划破其他工具的绝缘层，也不会在操作时划伤操作人员的手套或者手部。针对电箱运维时经常需要单手操作的情况，钥匙的重心设置在转轴中心位置，单手持握时不会出现一端偏重歪斜的情况，拧动锁芯时的力反馈更均匀，操作人员可以清晰感知到锁扣到位的触感，避免出现拧不到位导致箱门虚关、或者拧过力损坏锁芯的问题。
