双耳铰接式铸造连接支座结构设计

项目分类:铸造模 发布时间:2026-06-01 ID:1172063
  • 双耳铰接式铸造连接支座结构设计
  • 双耳铰接式铸造连接支座结构设计
  • 双耳铰接式铸造连接支座结构设计

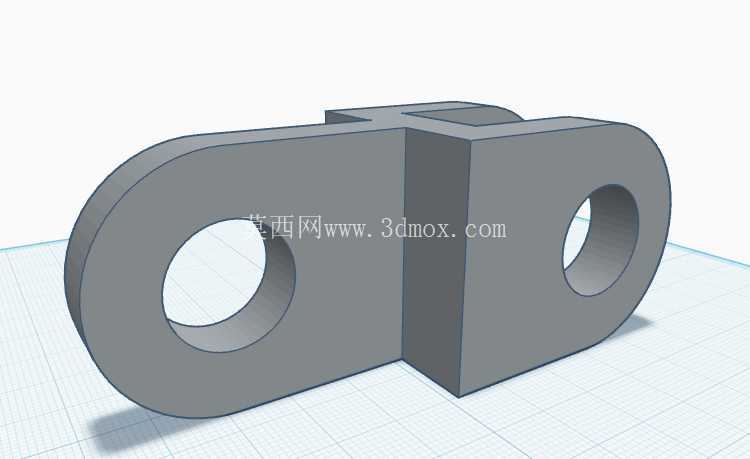

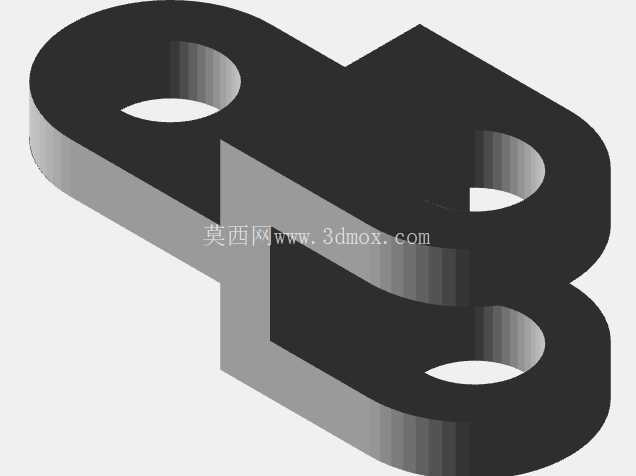

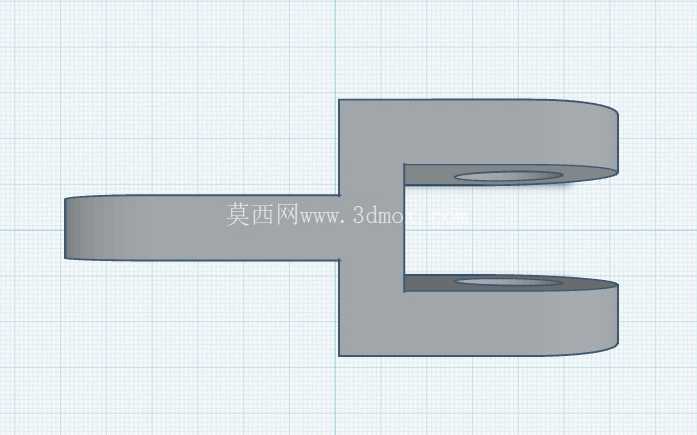

  在常规工业设备的连杆传动、构件铰接场景中,这类双耳式连接支座是承担载荷传递、实现构件间相对转动的核心基础零件,多应用于工程机械的动臂连接点位、输送设备的张紧机构铰接端、工装夹具的翻转支撑位,日常工况下需要同时承受径向剪切载荷与小幅轴向窜动带来的附加力,对结构的刚度、铸造工艺性都有明确的工程要求。从结构设计逻辑来看,该零件采用对称式双立板加中部连接筋的整体构型,两侧的圆形耳板上预留同轴的铰接通孔,孔位的同轴度公差需要控制在IT7级以内,避免穿装销轴后出现卡滞、局部应力集中的问题;耳板外轮廓做整圆过渡,没有尖锐的直角棱边,一方面是减少铸造过程中的应力集中缺陷,降低铸件冷却时出现裂纹的概率,另一方面也能避免安装维护过程中锐边划伤操作人员,同时整圆形的耳板轮廓能让销轴孔周边的材料分布更均匀,承受径向载荷时应力扩散路径更顺畅,不会出现局部截面突变导致的强度短板。

  中部的连接块是整个支座的载荷传递核心,两侧耳板承受的载荷会通过这个块状结构传递到安装基面,设计时特意将中部块的厚度设置为略大于两侧耳板厚度之和的二分之一,既保证了整体的抗扭刚度,又不会过度增加零件的整体重量,符合轻量化与强度平衡的设计原则。从安装边界来看,该零件的底部为平整安装面,安装时可以通过焊接或者螺栓紧固的方式与设备基座固定,两侧耳板的间距需要匹配对应铰接构件的端部厚度,预留0.2-0.5mm的装配间隙,保证铰接件转动时不会与耳板侧面发生摩擦;铰接通孔的尺寸需要与选配的销轴做间隙配合,表面粗糙度要求达到Ra3.2,减少销轴转动时的磨损,延长零件的整体使用寿命。

  在铸造工艺适配性上,整个零件的壁厚保持均匀过渡,没有出现壁厚差超过3倍的区域,避免铸件冷却时因为收缩速率不一致产生缩孔、疏松缺陷;所有的棱边位置都设计了R2-R3的铸造圆角,既方便脱模,也能减少铸造时的砂型尖角破损问题,提升铸件的成品率。实际应用中,这类支座不需要做额外的复杂机加工,仅需要对铰接孔、安装基面做精加工即可满足使用要求,加工成本低,承载能力强,能够适应多粉尘、小幅振动的户外工业工况,在中小型工程机械、农用设备、非标自动化生产线的铰接点位都有很高的复用性。

  设计过程中需要重点校核耳板孔位的抗挤压强度、中部连接块的抗剪切强度,根据实际工况的载荷大小调整耳板厚度与孔径尺寸,不需要改动整体构型就能适配不同载荷等级的使用需求,具备很强的衍生设计空间。
