带槽框枢轴底座可调式安装固定支架

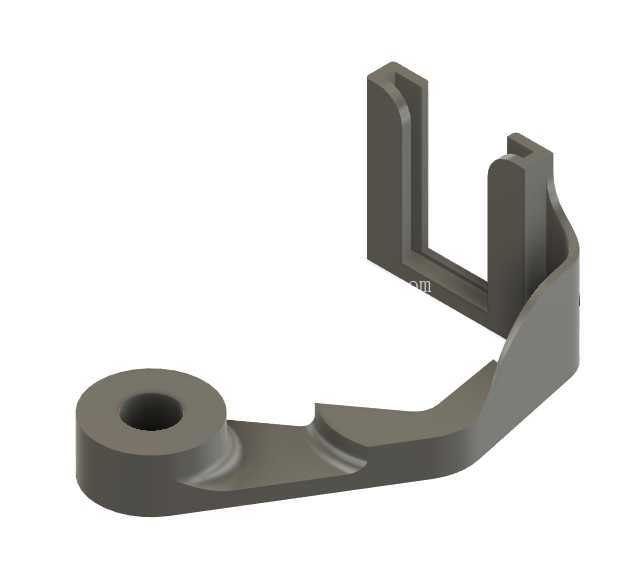

在小型电子设备装配、桌面级工装夹具搭建、传感器安装定位这类对安装位置精度有微调需求的场景里，这类一体式弯折结构的安装支架是非常实用的连接构件。不同于常规的平板式安装座，这个支架采用单臂弯折的一体化构型，没有额外的拼接装配环节，整体结构的刚性一致性更好，不会出现拼接件长期受载后松动移位的问题。从安装边界来看，底座端的圆形安装凸台做了下沉式的通孔设计，凸台外径略高于臂身平面，安装时螺栓或螺钉穿过通孔锁紧后，凸台端面可以完全贴合安装基面，避免臂身平面度误差带来的安装翘曲问题，通孔的孔径适配常规的M3-M4规格紧固件，能覆盖绝大多数小型构件的安装锁紧需求。

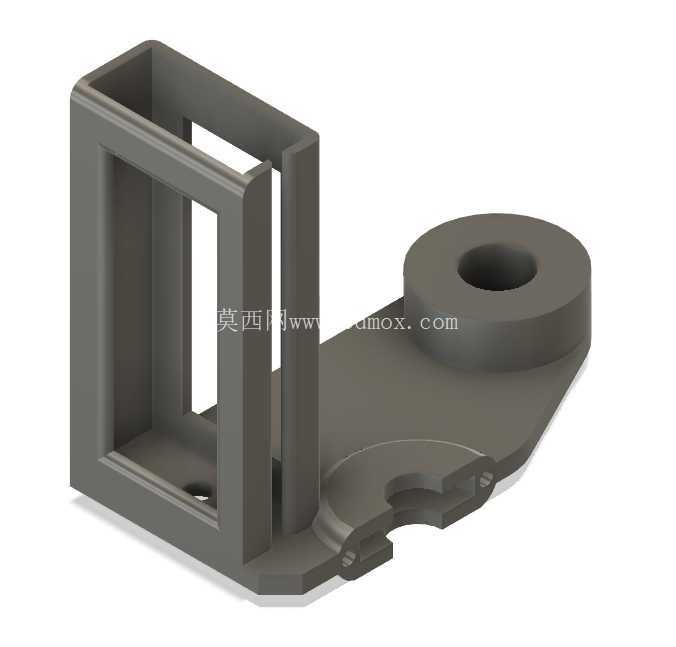

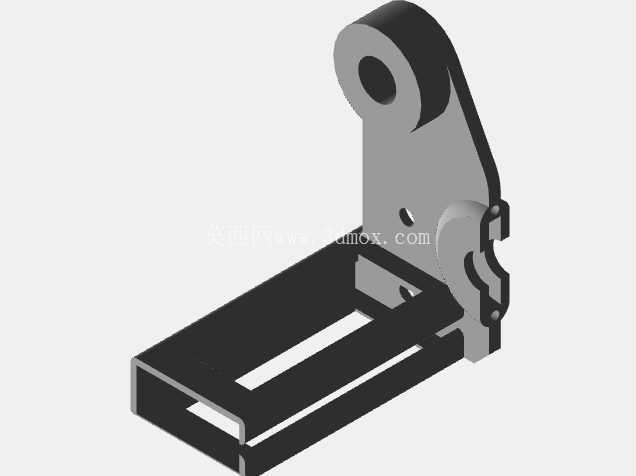

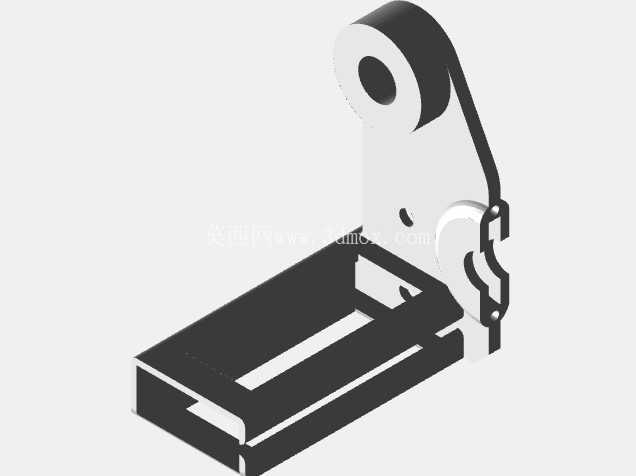

从结构设计逻辑来看，底座到支撑臂的过渡段采用了大曲率圆角平滑过渡，没有直角应力集中的薄弱区域，在承受侧向载荷或者反复微调的交变应力时，过渡段不会出现应力开裂的问题，这一点对于需要频繁调整位置的安装场景来说尤为重要——很多同类支架在反复掰动调整后，往往会在弯折直角处出现疲劳断裂，大圆角过渡的设计刚好规避了这个失效风险。臂身延伸到末端的部分做了带平行垂直壁的矩形槽框结构，两个垂直壁的平行度公差控制在合理范围内，槽框的开口宽度适配常规的板状传感器、小型电路板或者滑动导杆的安装尺寸，既可以通过槽框侧壁夹持固定配合件，也可以让配合件沿槽框方向做小范围的滑动调整，调整到目标位置后再通过侧面顶丝或者粘接的方式完成锁止，实现安装位置的微调。

槽框靠近臂身的一侧做了内凹的半圆形切口，这个细节设计并不是冗余结构：当配合件需要做小角度枢转调整时，这个切口可以避让配合件上的枢轴凸点，让配合件的转动角度范围更大，不会因为臂身的实体结构干涉转动行程；同时底座凸台附近的小侧面特征，可以作为辅助定位的基准面，安装时可以靠住基面的定位凸缘，快速确定支架的初始安装位置，减少反复对齐的调试时间。整个支架的壁厚设计做了等厚优化，不管是采用3D打印做快速样件验证，还是采用CNC铣削做小批量金属件加工，都能很好地适配加工工艺：3D打印时等厚结构不会出现局部积料或者壁厚过薄导致的打印变形，CNC加工时也可以减少多余的铣削量，降低加工成本和加工周期。

在实际应用中，这类支架可以用在小型视觉传感器的安装固定上，通过底座的通孔锁固在设备机架上，末端槽框夹持传感器本体，既可以沿槽框方向调整传感器的前后位置，也可以借助半圆形切口的避让空间微调传感器的俯仰角度，满足视觉检测的对焦和视野调整需求；也可以用在小型电子设备的内部支撑上，作为电路板或者功能模块的可调安装座，抵消装配累积误差，让模块之间的对接位置更精准；还可以用在桌面级实验工装的搭建中，作为小型夹具或者探针的固定支架，灵活调整作业位置。整个支架的外形轮廓没有多余的外伸结构，安装后占用的空间非常紧凑，在狭小的设备内部腔体内也能完成布置，不会和周边的其他构件产生干涉。臂身的弯折角度经过优化，在保证足够支撑高度的同时，重心尽可能靠近底座安装孔的中心位置，锁紧后不会因为重心偏移产生附加的倾覆力矩，长期使用也不会出现紧固件松动的问题。槽框的两个垂直壁顶端做了小倒角处理，安装配合件时可以起到导向作用，不需要精确对齐就能把配合件滑入槽内，提升装配效率。
