管道适配式顶部摄像头工业安装支架

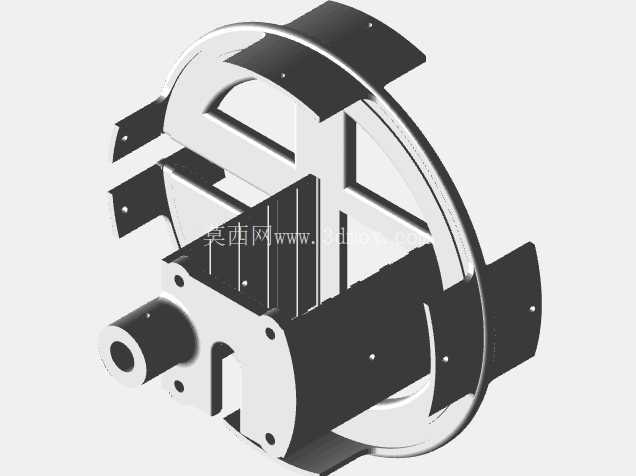

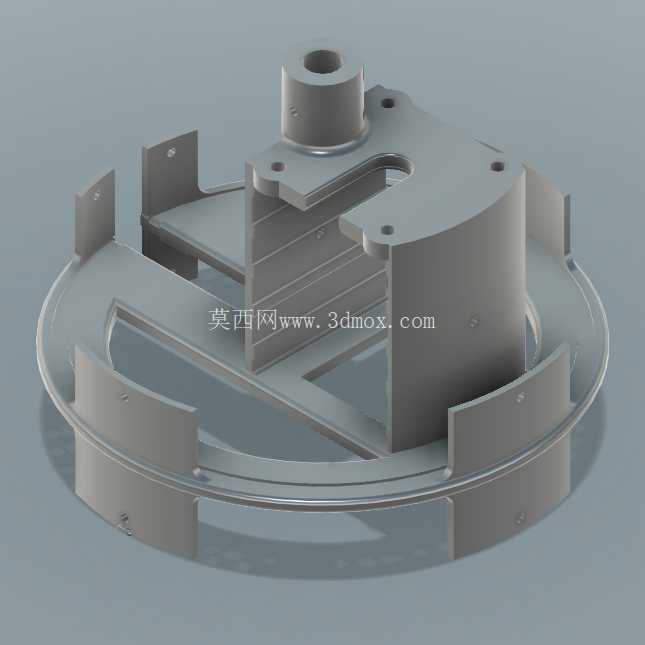

　　在工业现场的视觉检测、安防监控、自动化产线视觉定位场景中，摄像头的安装稳定性直接决定了图像采集精度与设备运行可靠性，常规平面安装支架无法适配厂区内密布的工艺管道、设备框架立柱，往往需要现场焊接转接件，既破坏原有管道防腐层，也无法灵活调整安装位置，后期维护拆装难度极大。这款安装支架正是针对这类管道安装场景开发，整体采用环形基座配合多向支撑翼的结构设计，环形基座的内圈可贴合不同外径的圆形管道外壁，周向分布的四个带安装孔的支撑翼既可以通过喉箍、抱箍实现与管道的抱紧固定，也能在框架类安装面上通过螺栓完成锁紧，不需要对安装基体做焊接、打孔等破坏性加工。

　　支架顶部的摄像头安装凸台做了沉孔设计，可兼容常规工业相机、监控摄像头的底部安装螺孔，凸台与环形基座之间设置了多层加强筋结构，可抵消设备运行时管道传递的振动，避免摄像头画面出现抖动模糊，保证视觉检测系统的识别精度。从安装边界来看，环形基座的内径预留了一定的适配余量，可通过增减调整垫片适配小范围的管道直径差，支撑翼的安装孔做了长圆槽设计，允许安装时微调周向角度，方便摄像头对准待检测区域，不需要反复拆装抱箍调整位置。

　　支架整体采用对称式结构设计，受力均匀，当摄像头安装在顶部凸台时，整体重心落在环形基座的中心轴线上，不会出现单侧偏载导致的支架松动、偏移问题，周向的支撑翼除了固定功能外，还可以作为线缆的走线固定位，将摄像头的供电、信号线缆沿支撑翼绑扎固定后顺管道排布，避免现场线缆杂乱勾挂。在设计过程中充分考虑了3D打印与小批量机加工的工艺可行性，所有转角处都做了圆角过渡，没有尖锐棱角与薄壁悬空结构，打印时不需要额外添加大量支撑，机加工时也可通过常规铣削工艺一次装夹完成主要型面加工，有效降低制造成本。

　　针对不同的工业现场环境，该支架可根据使用场景选择不同的制作材料，普通室内干燥环境可采用PLA、ABS等工程塑料打印制作，潮湿或有轻度腐蚀的场景可采用不锈钢机加工或者尼龙烧结制作，不需要改动原有结构即可适配不同材料的加工特性。实际使用时，先将环形基座套入待安装的管道位置，调整好摄像头的朝向角度后，通过喉箍穿过支撑翼的安装孔将支架与管道抱紧锁紧，再将摄像头通过螺栓固定在顶部凸台，接好线缆后沿支撑翼绑扎固定即可完成安装，整个安装过程不需要专用工具，单人即可在十分钟内完成操作，后期需要调整摄像头位置时，只需要松开喉箍即可沿管道轴向滑动或者转动支架，调整到位后重新锁紧即可，维护效率远高于常规焊接式支架。在自动化产线的视觉对位场景中，这类支架还可以扩展安装辅助光源、光电传感器等配件，支撑翼上的安装孔可兼容多种小型工业配件的安装尺寸，不需要额外增加转接件，进一步拓展了支架的适用范围。
