三周期极小曲面增材制造换热结构

该换热结构针对低温工况下的紧凑式热交换场景开发，适配分布式能源换热、航空机载环控、精密电子设备温控等对安装空间、重量有严苛限制的应用领域，可在有限的安装边界内实现冷热流体的高效热量传递，同时兼顾结构承载能力，避免低温热应力导致的结构失效。

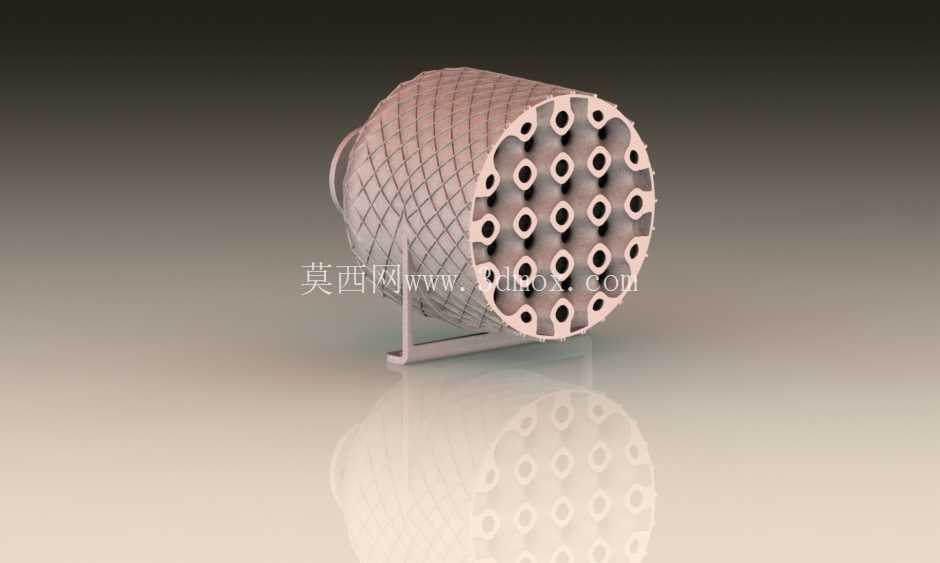

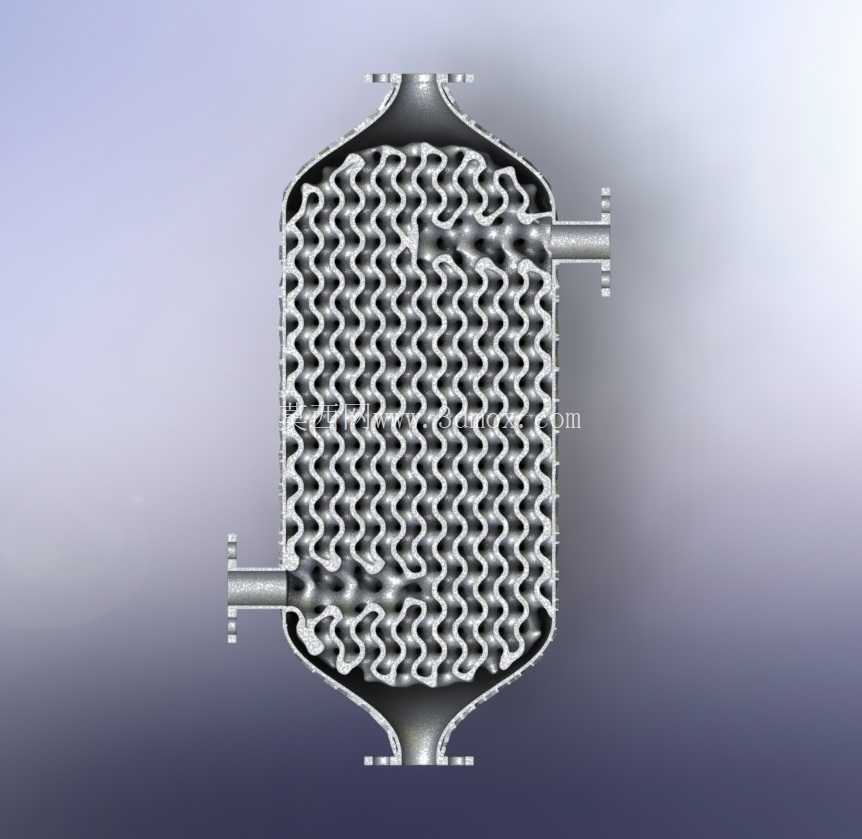

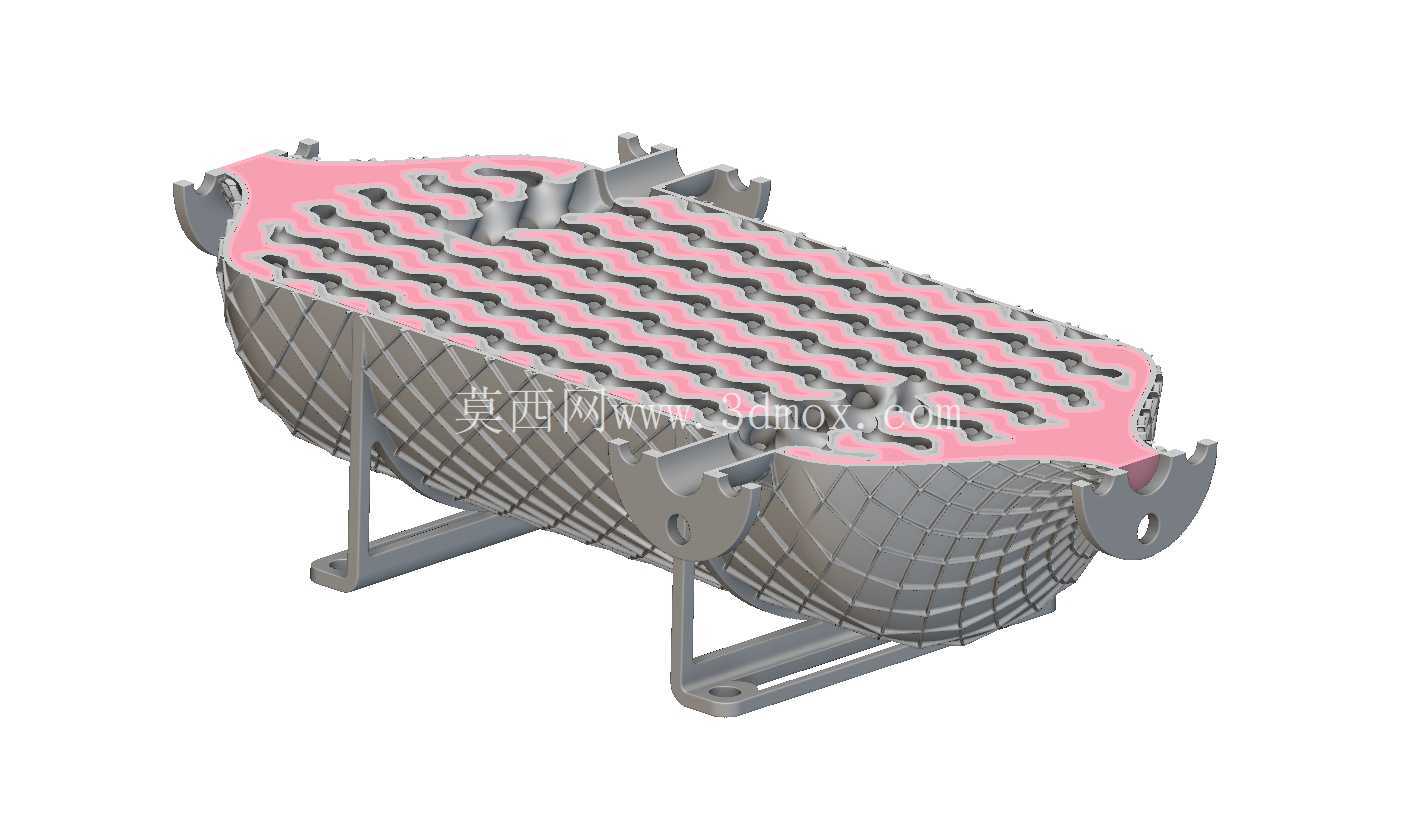

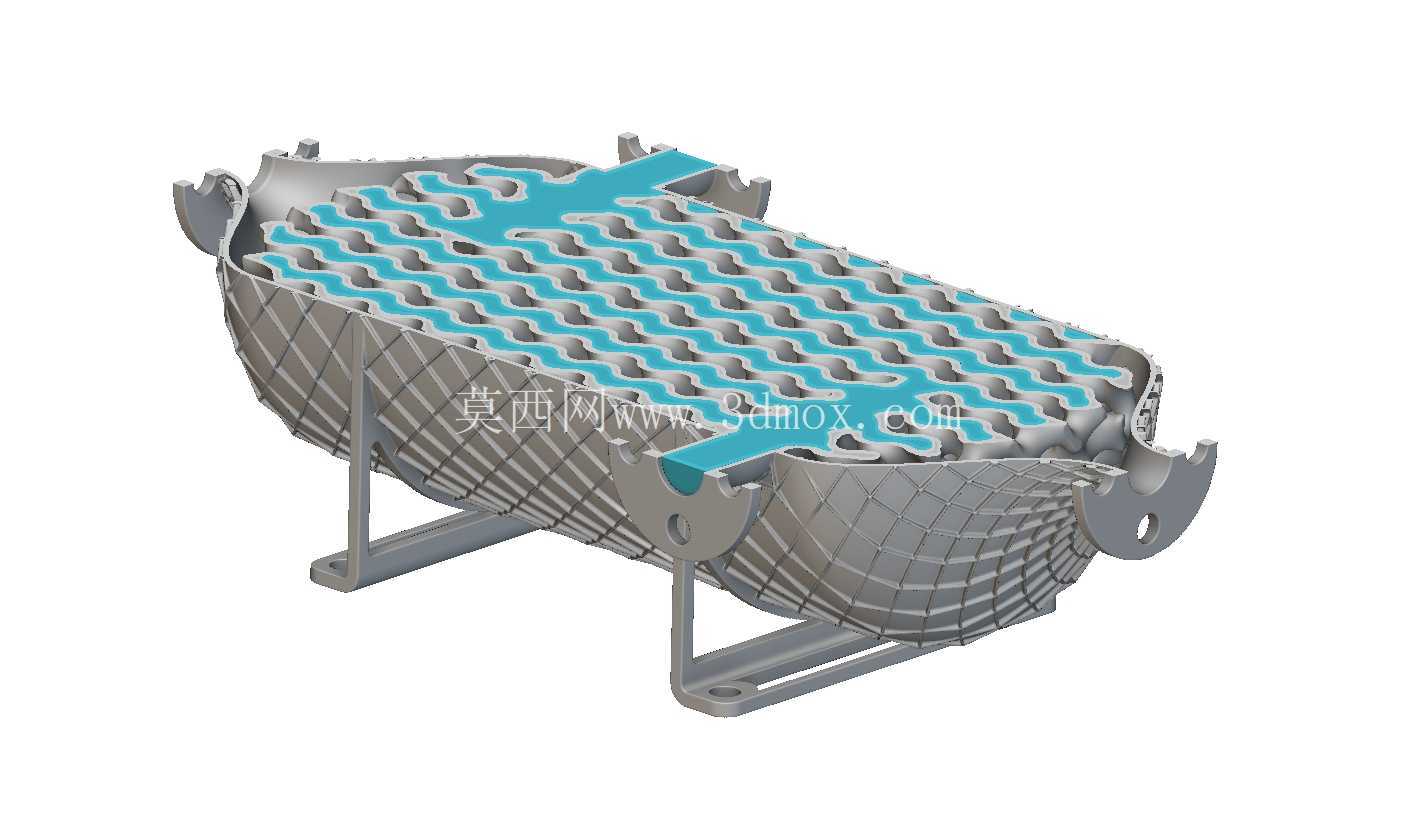

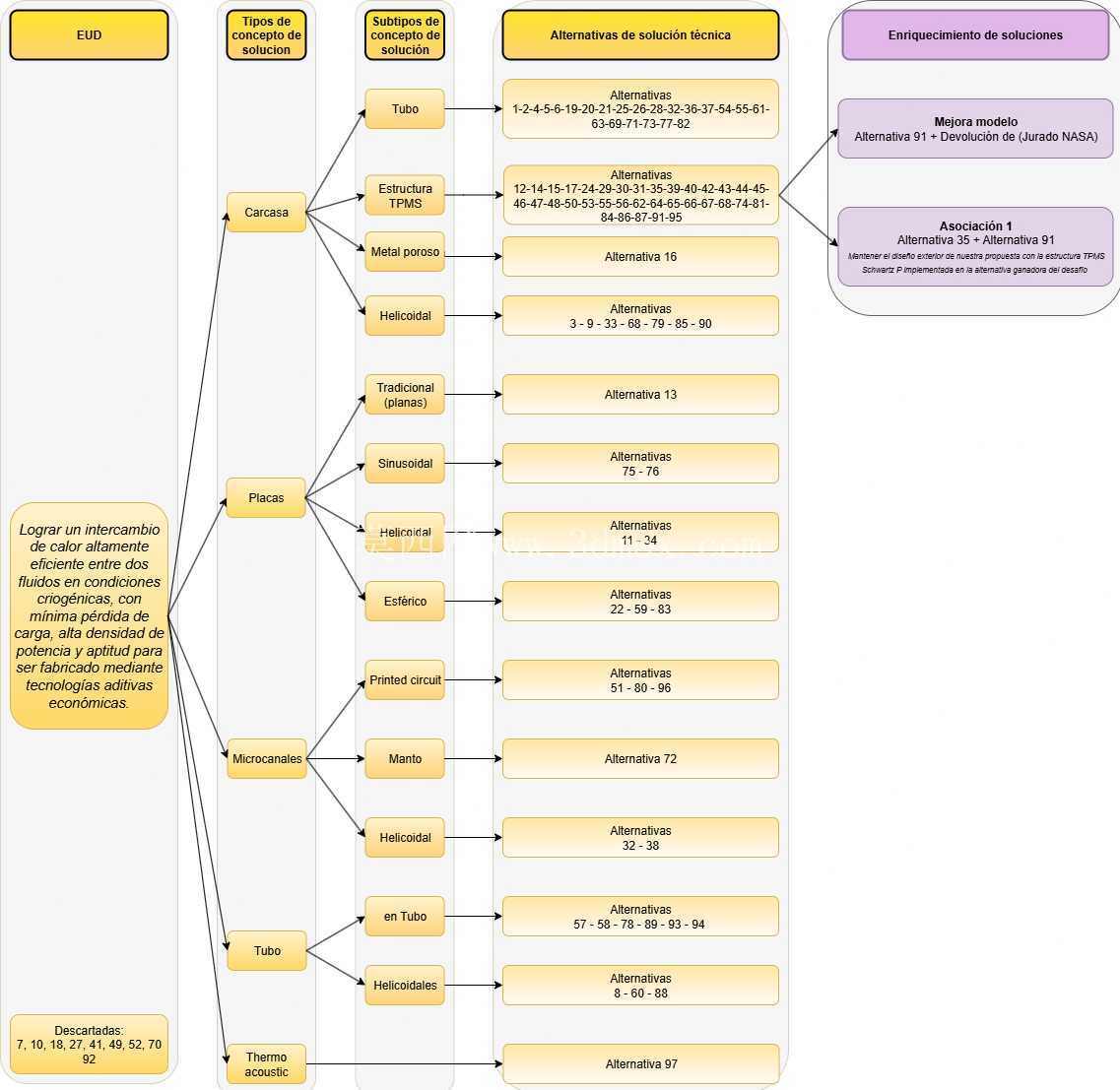

结构设计阶段摒弃了传统管壳式、板翅式换热器的平直翅片、折流板等常规构型思路，从拓扑优化角度切入，选取Gyroid、Schwarz两种三周期极小曲面作为芯体基础构型，这类曲面具备天然的双侧连续流道特征，无需额外设置分隔板即可实现冷热流体的完全隔离，流道沿空间三维方向连续平滑过渡，不存在传统换热结构的流动死区与局部应力集中点，能大幅降低流体沿程阻力损失，同时曲面的连续曲率特征也更适配金属增材制造的成型工艺，减少悬垂结构带来的成型缺陷。

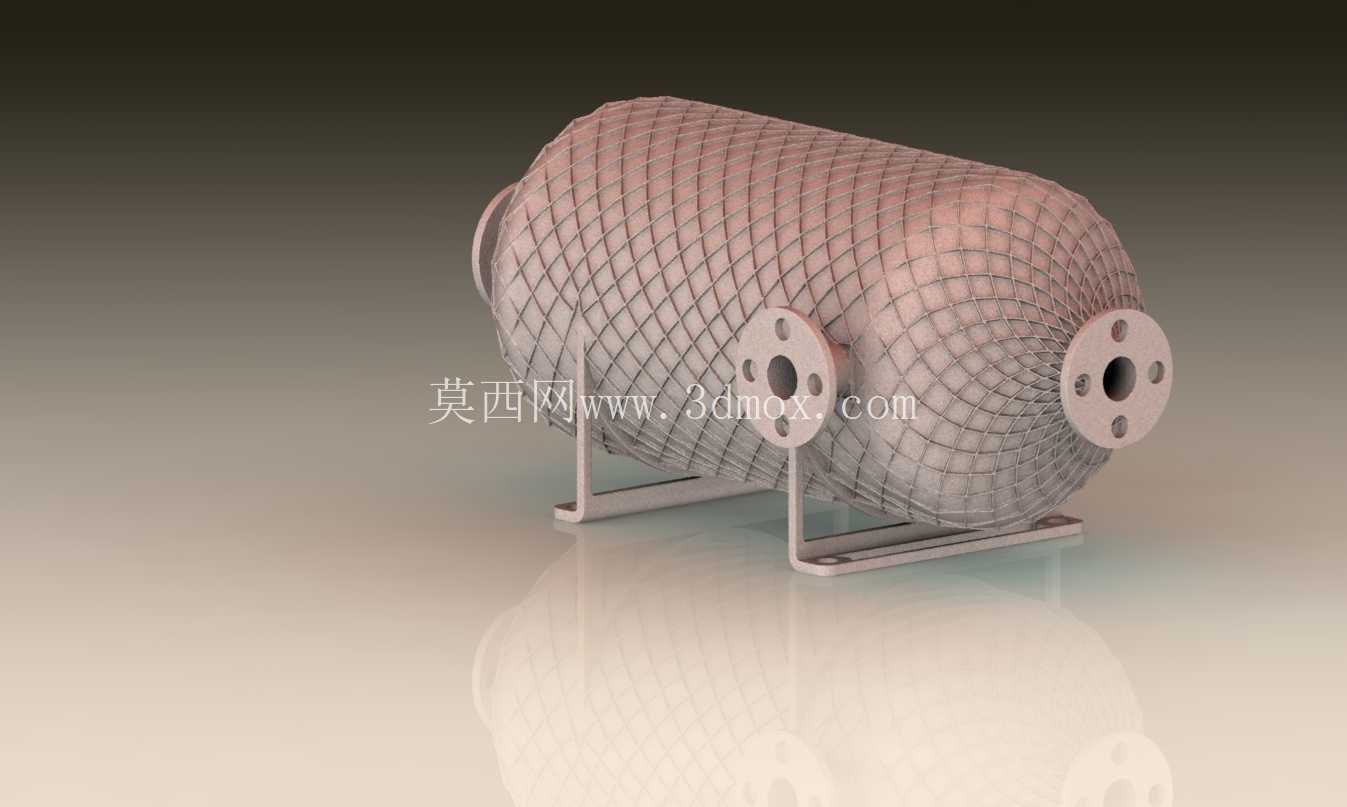

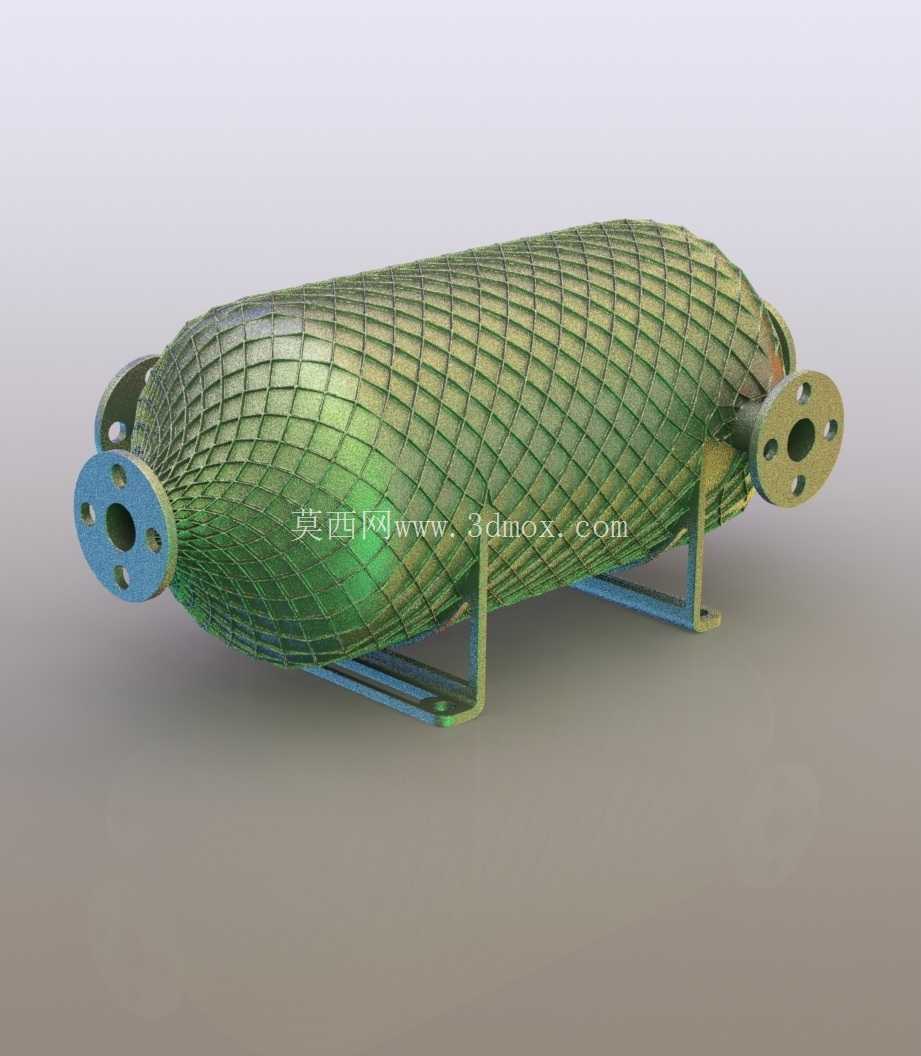

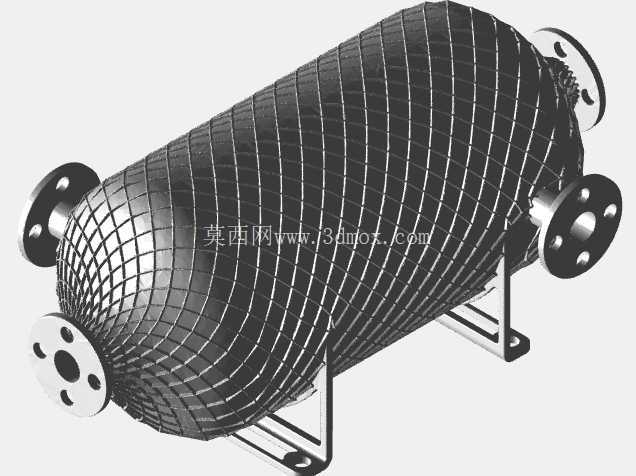

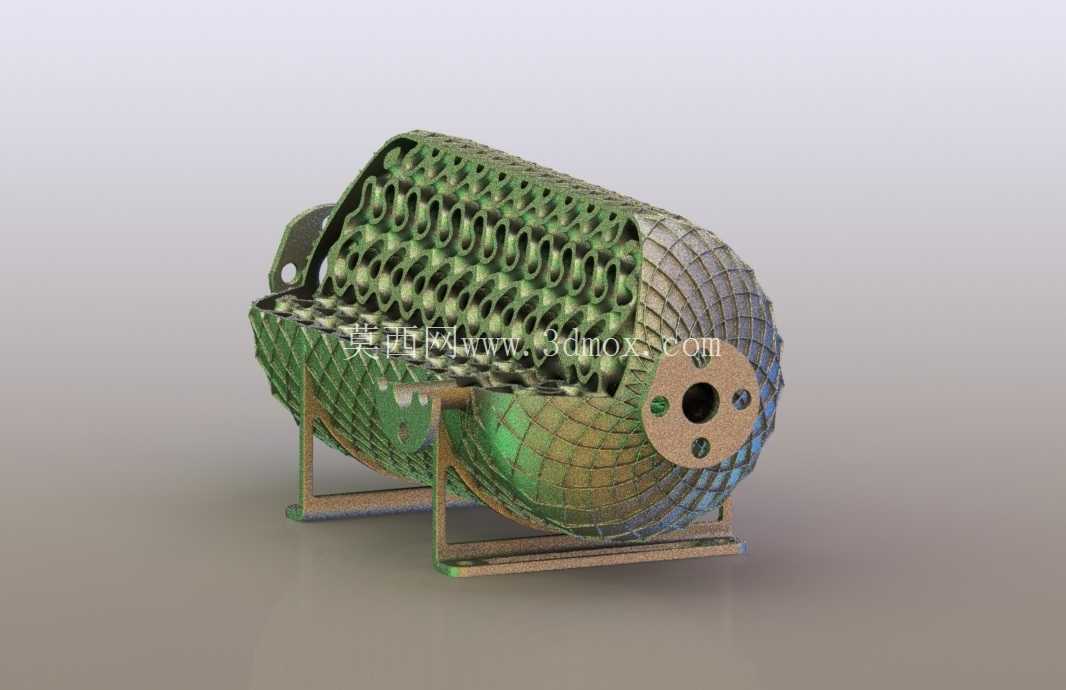

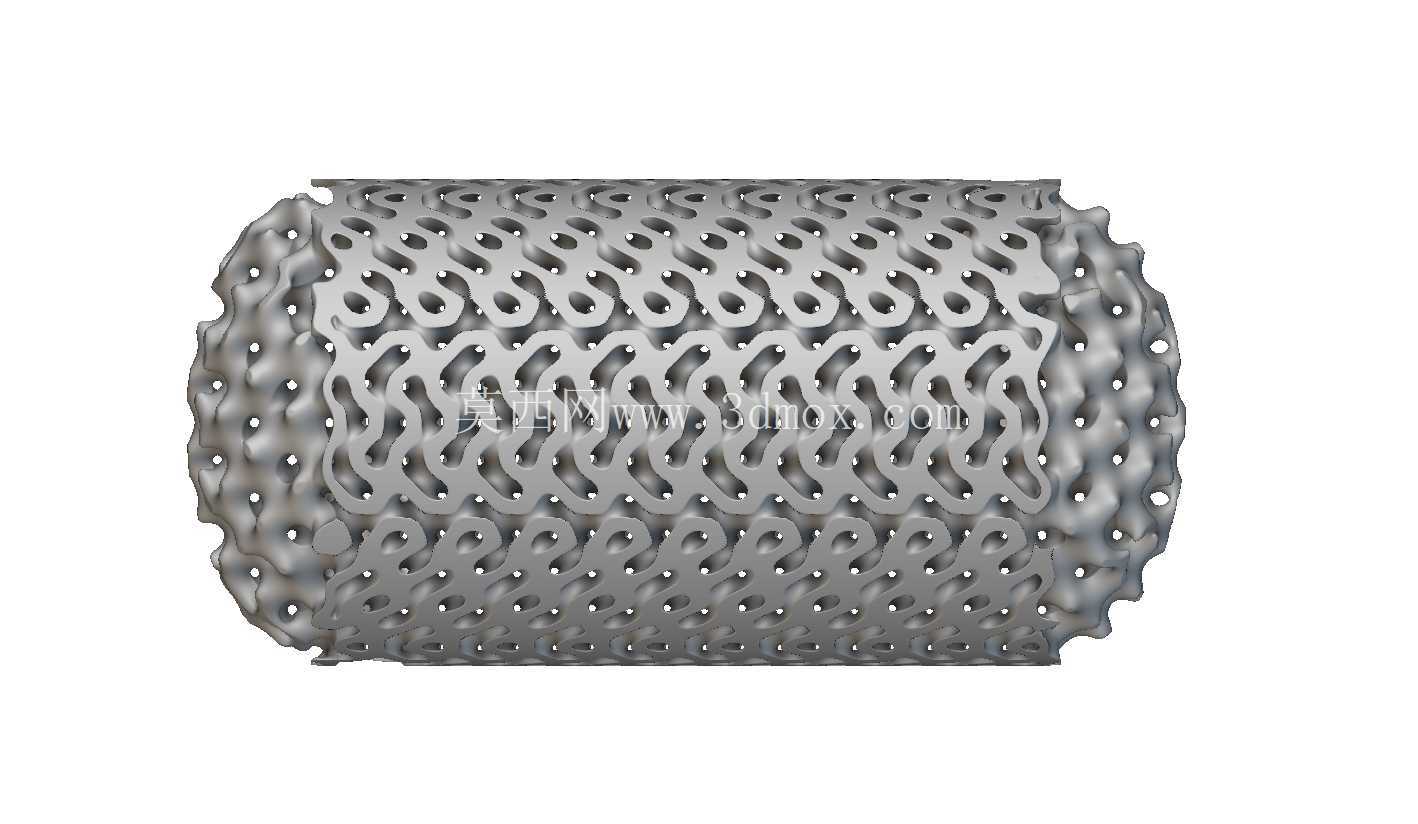

整体芯体采用卧式筒状构型，两端集成流体接口法兰，接口位置与常规管壳式换热器的接管尺寸保持一致，可直接替换同规格传统换热设备，无需对现有管路系统进行改造；底部设置一体化成型的安装支架，支架与芯体外壳采用圆弧过渡连接，安装孔位按照通用换热设备的安装基座尺寸设计，可直接固定在标准设备机架上，安装边界与同功率等级传统换热器完全兼容，降低现场改造的适配成本。

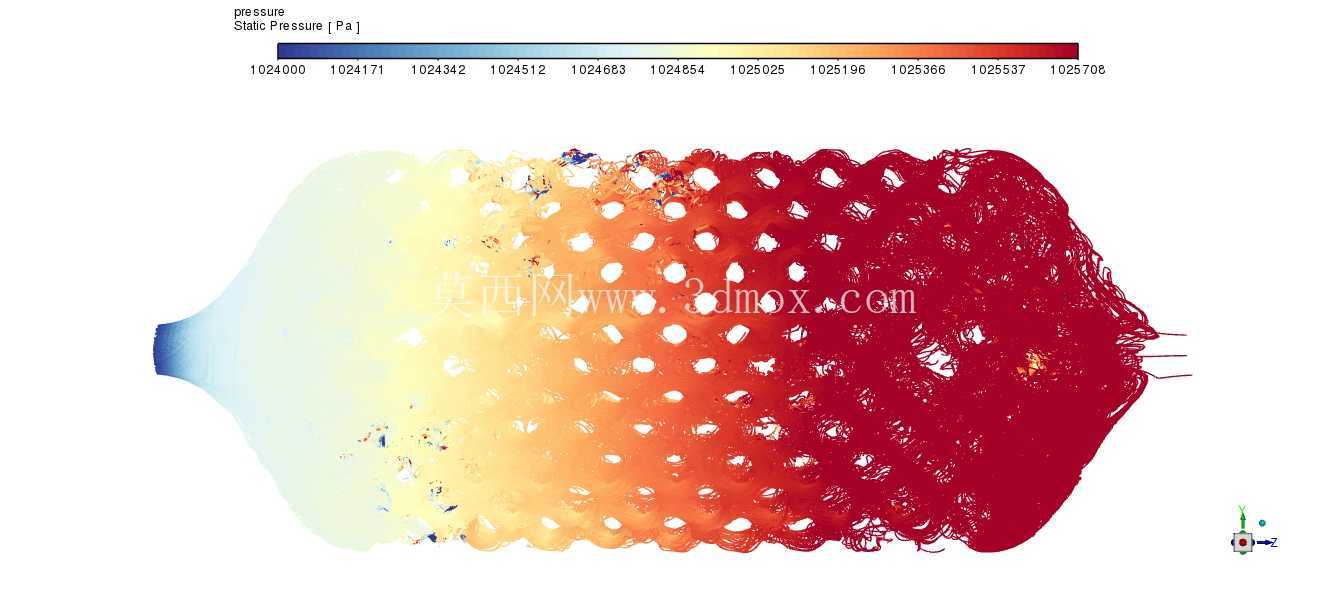

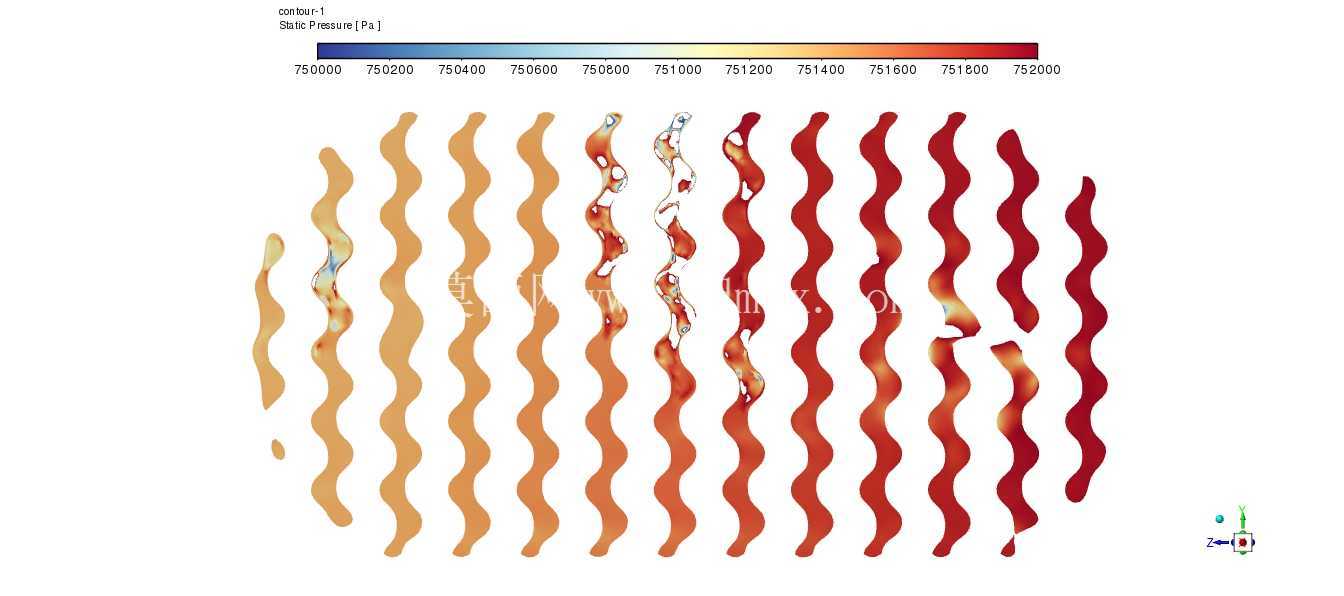

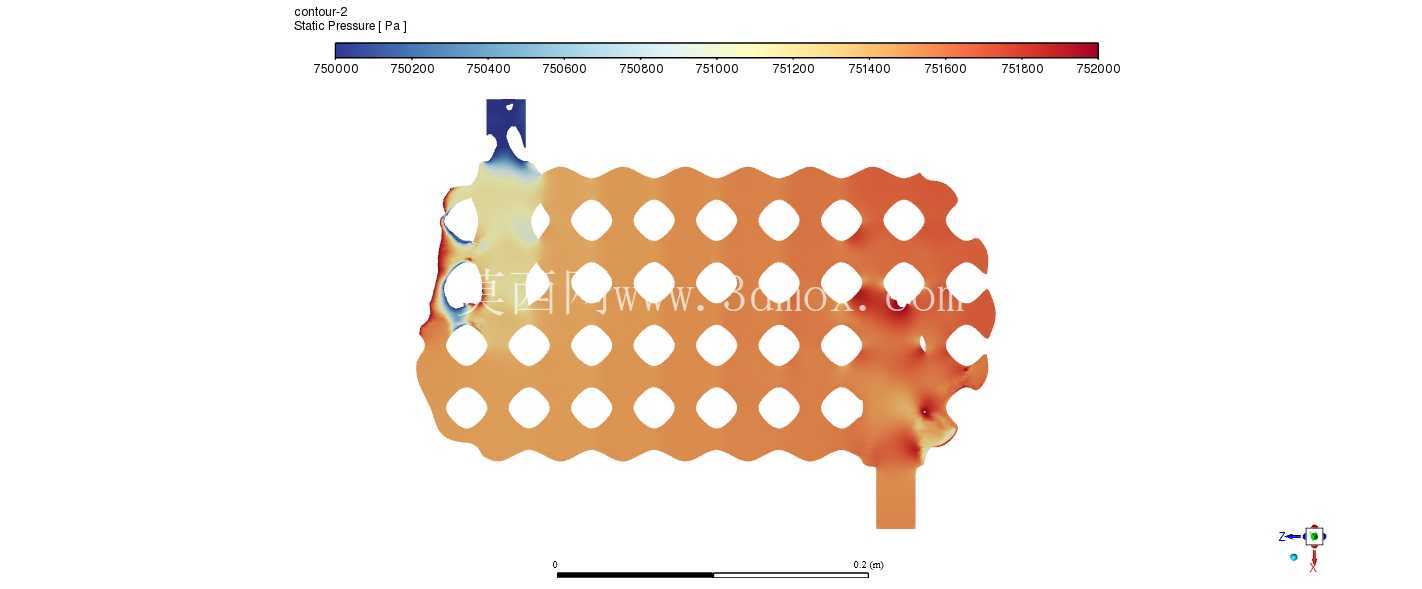

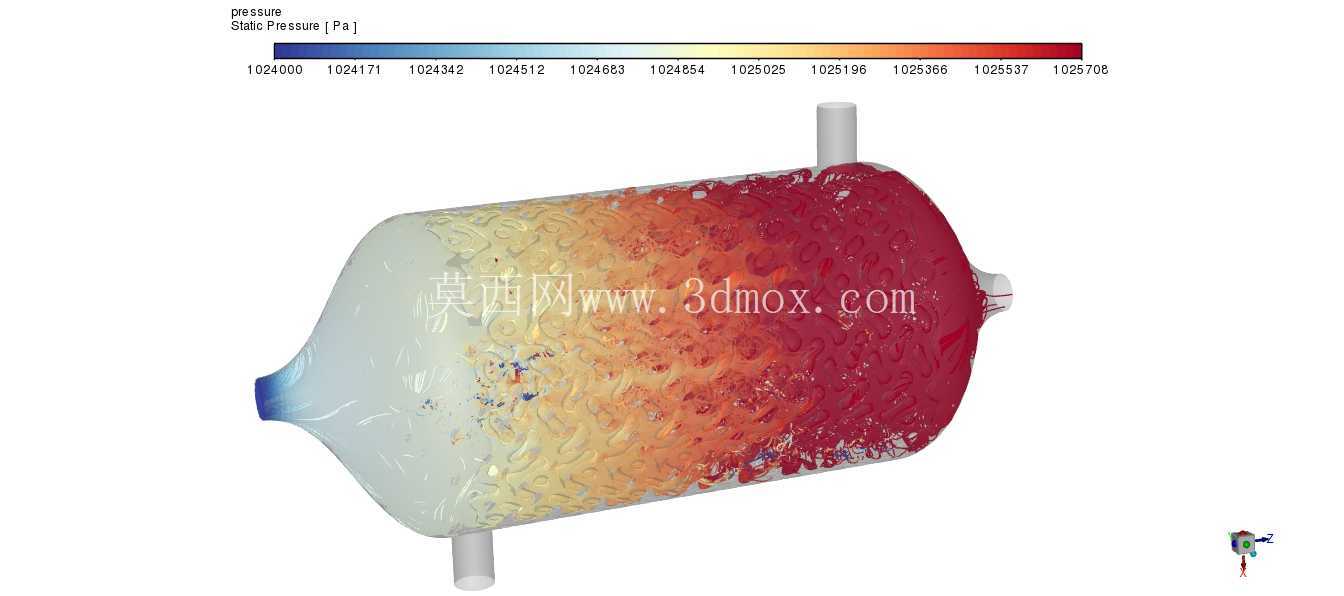

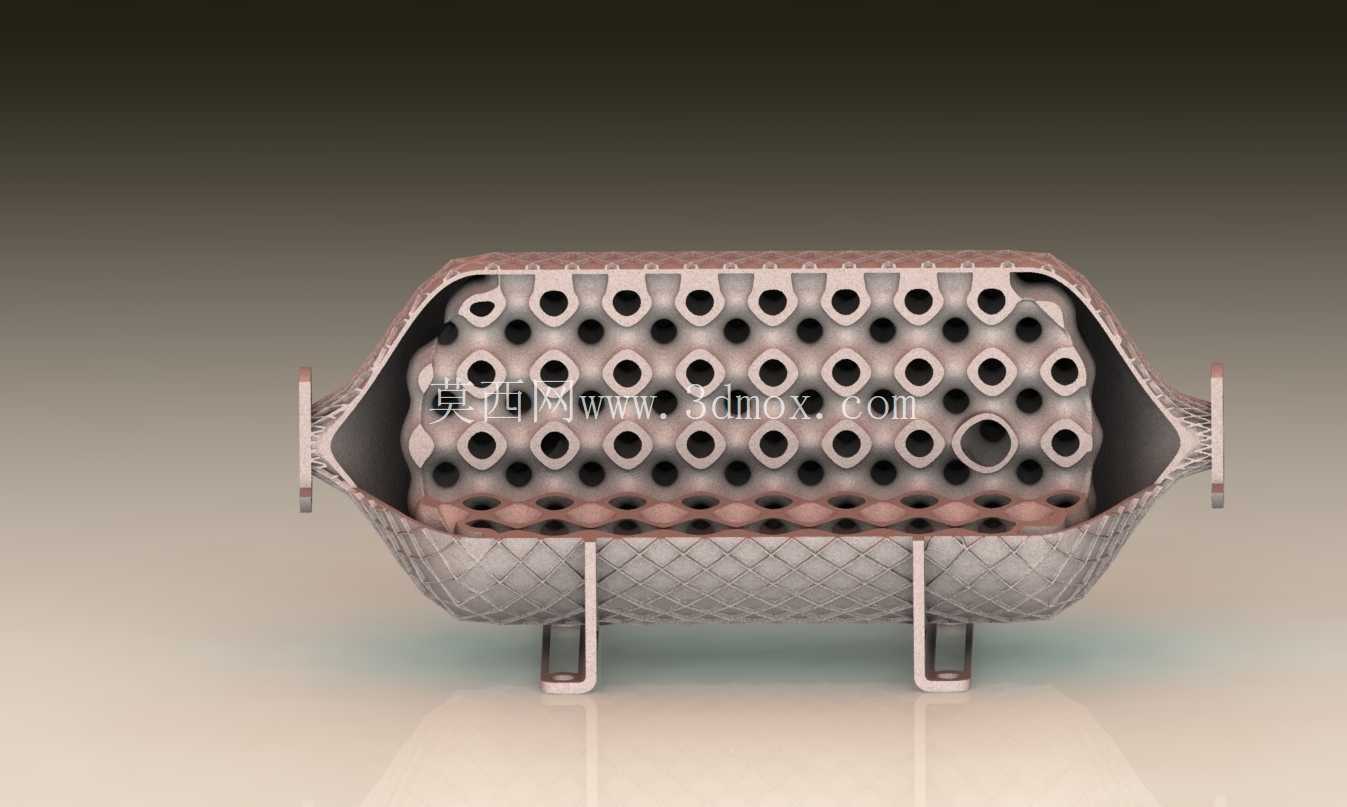

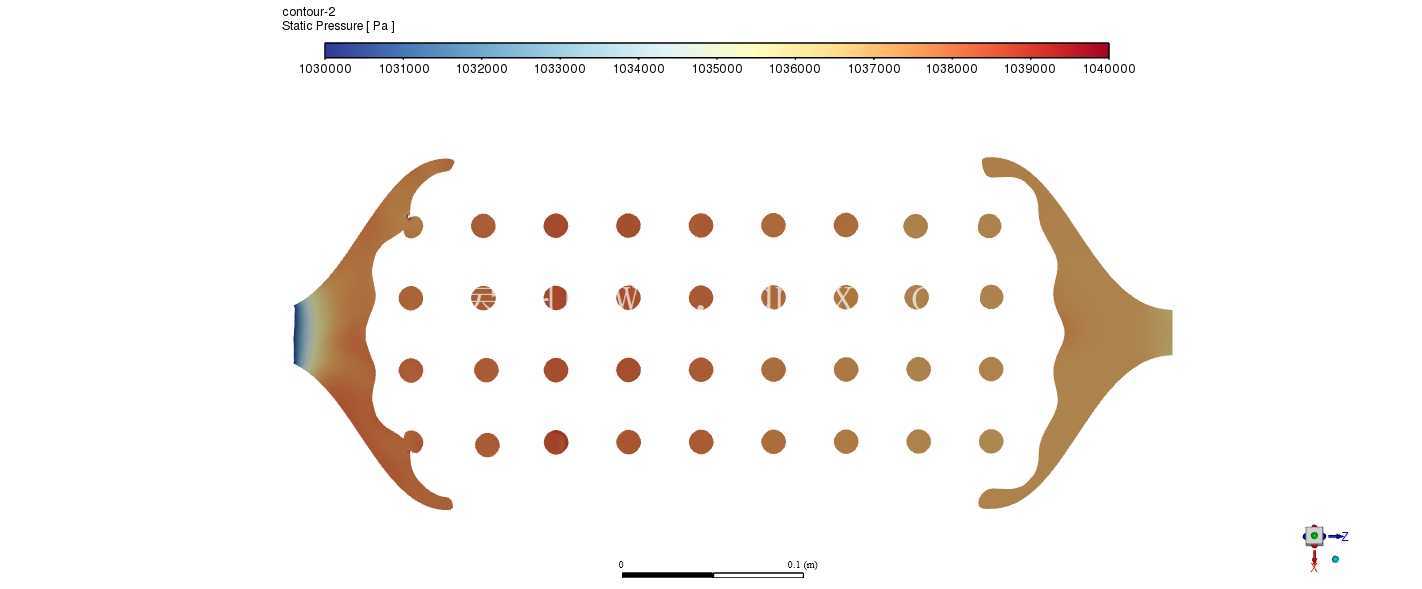

两种曲面构型的芯体分别针对不同工况做了参数优化：Gyroid构型的流道拓扑更均衡，冷热侧流道的水力直径偏差控制在5%以内，适合两侧流量接近、换热负荷均衡的工况，在相同压损下换热系数比传统折流板管壳式换热器高出50%以上；Schwarz构型的流道具备更强的流体扰动特性，适合两侧换热系数差异较大的气-液换热场景，可通过曲面的连续转折不断破坏流体边界层，强化低换热系数侧的热量传递效率。

结构整体采用AlSi10Mg铝合金材料适配选区激光熔化增材制造工艺，壁厚根据成型精度与承压要求做了梯度设计，流道分隔壁厚控制在0.3mm以内，在保证1.6MPa工作压力下结构强度满足要求的同时，最大程度降低导热热阻；外壳与支架区域壁厚适当增加，提升整体结构的抗冲击与抗振动性能，满足移动载具、机载设备等振动工况下的使用要求。

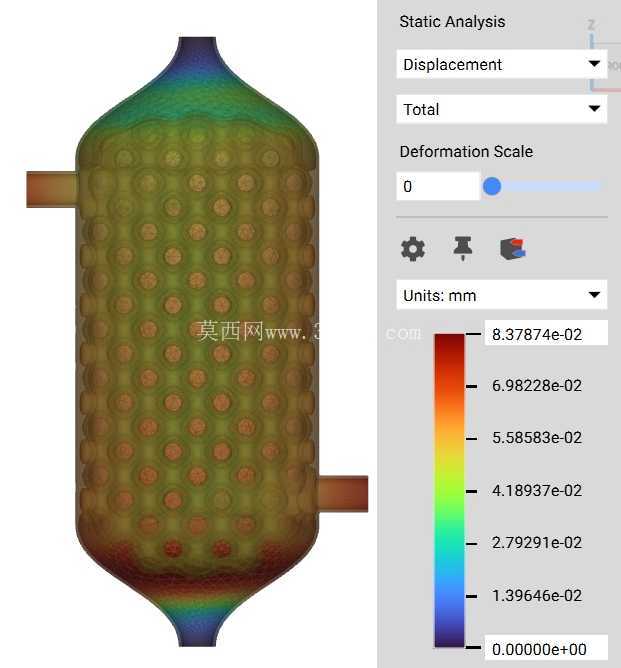

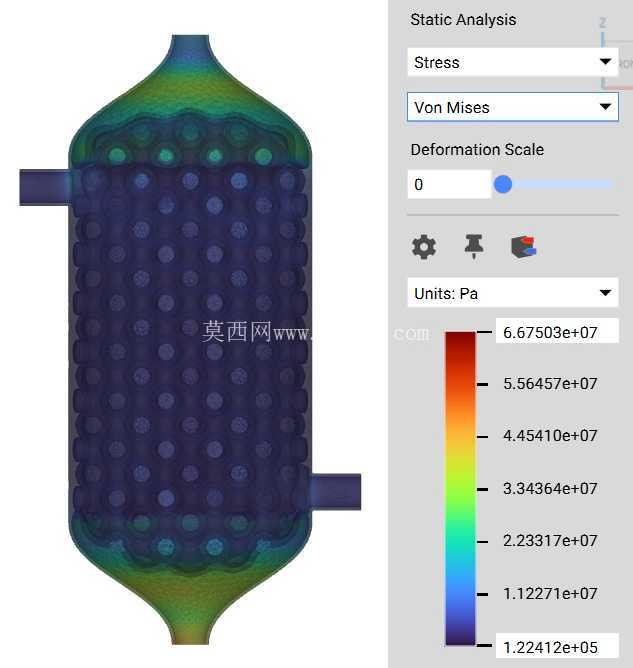

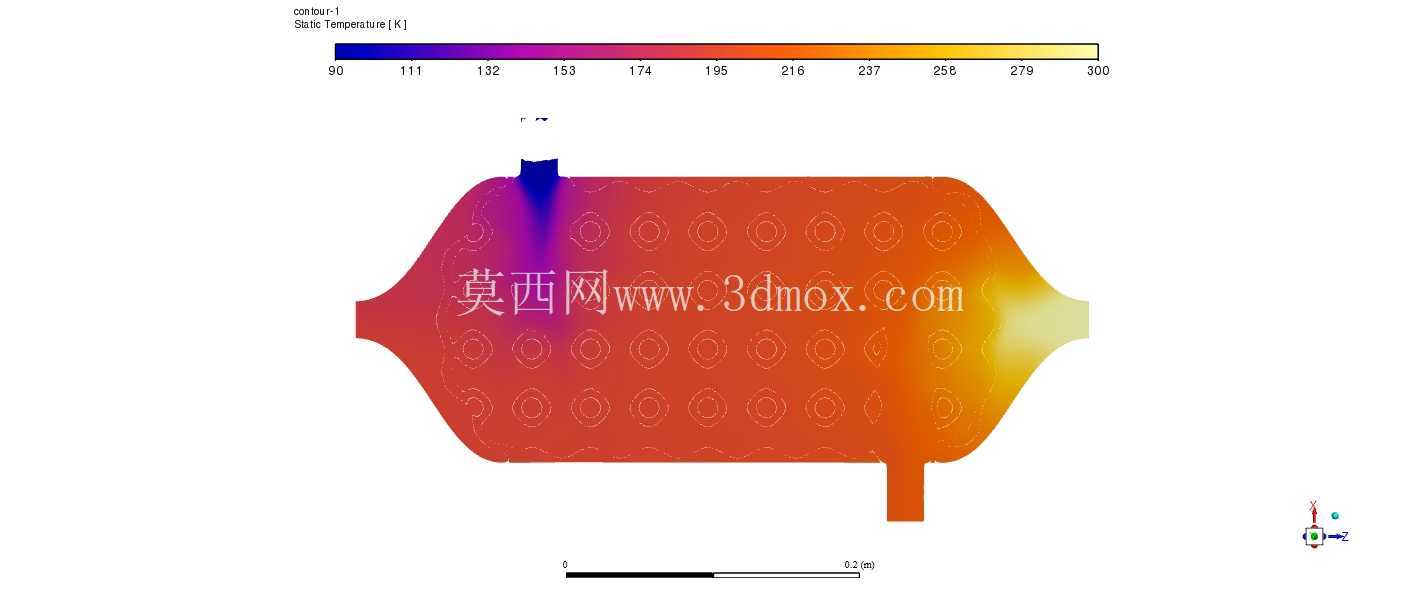

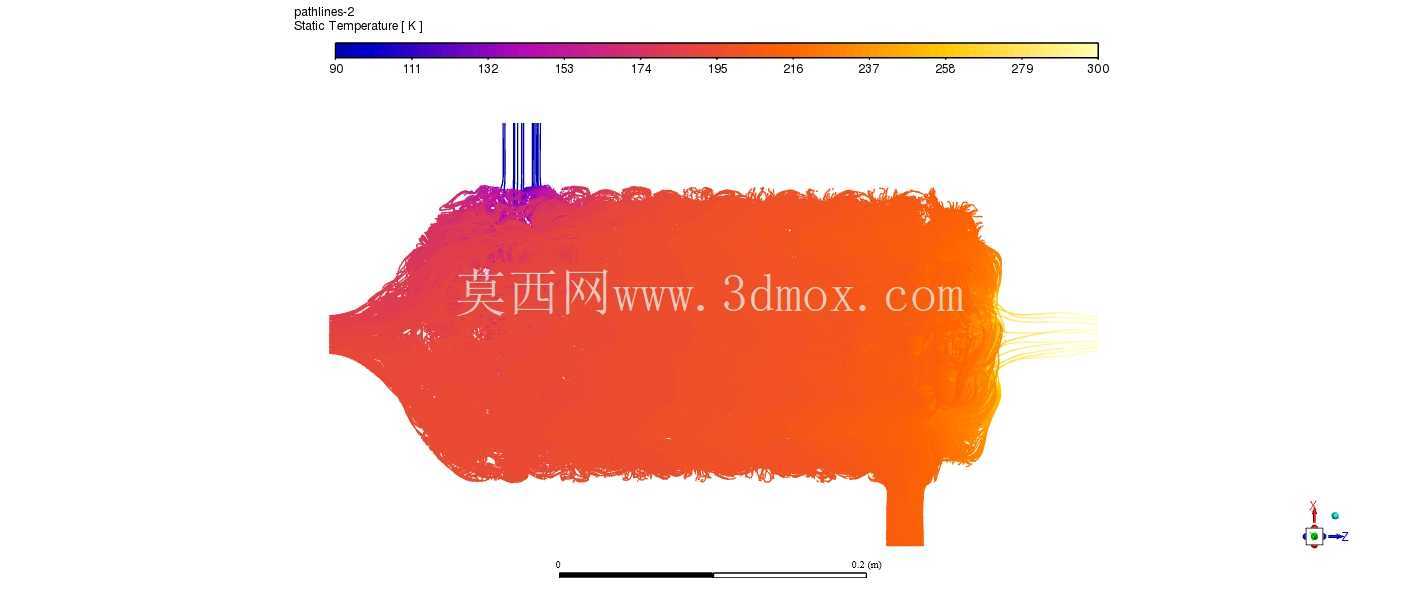

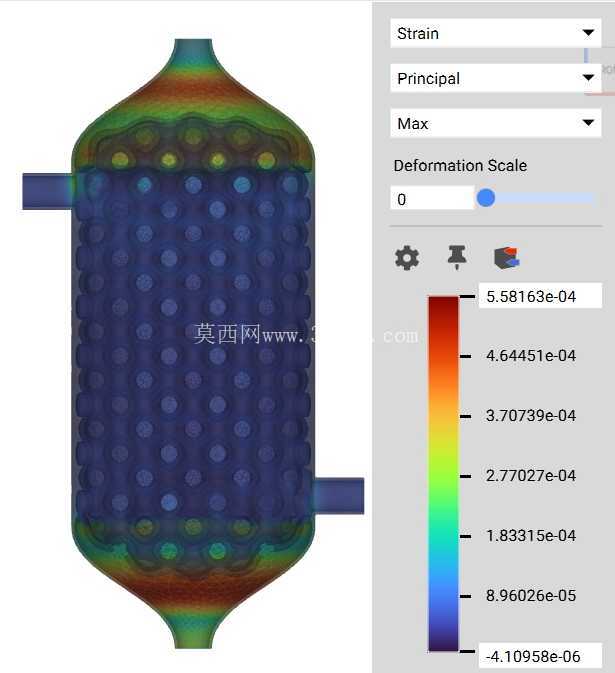

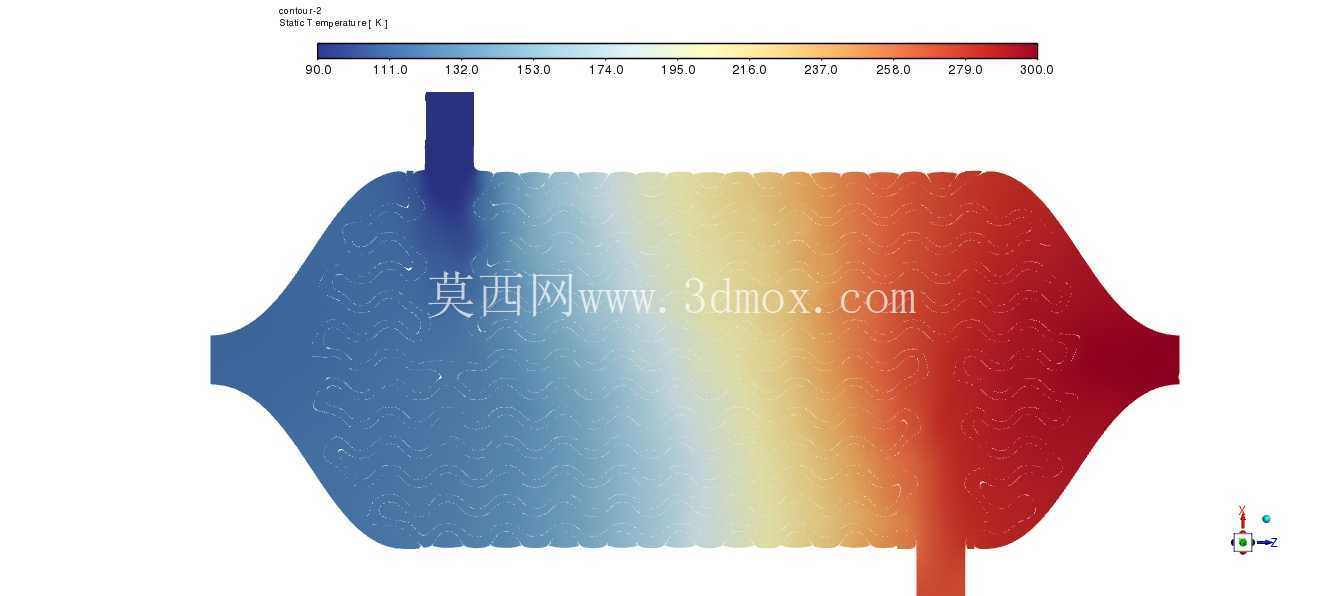

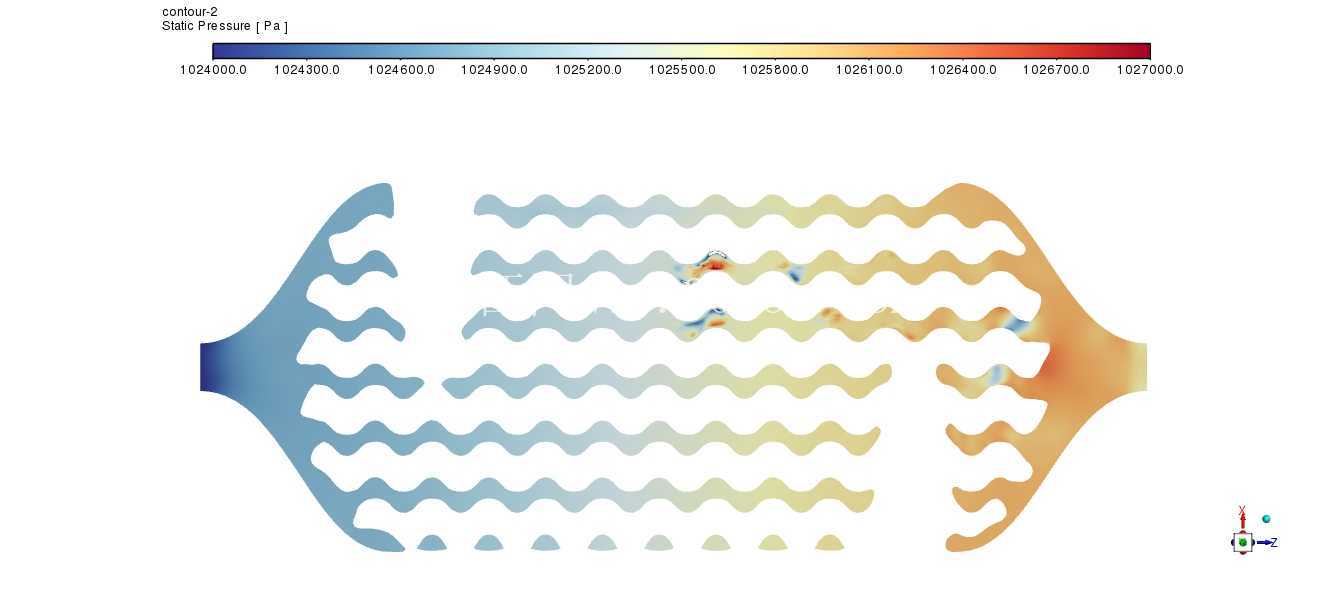

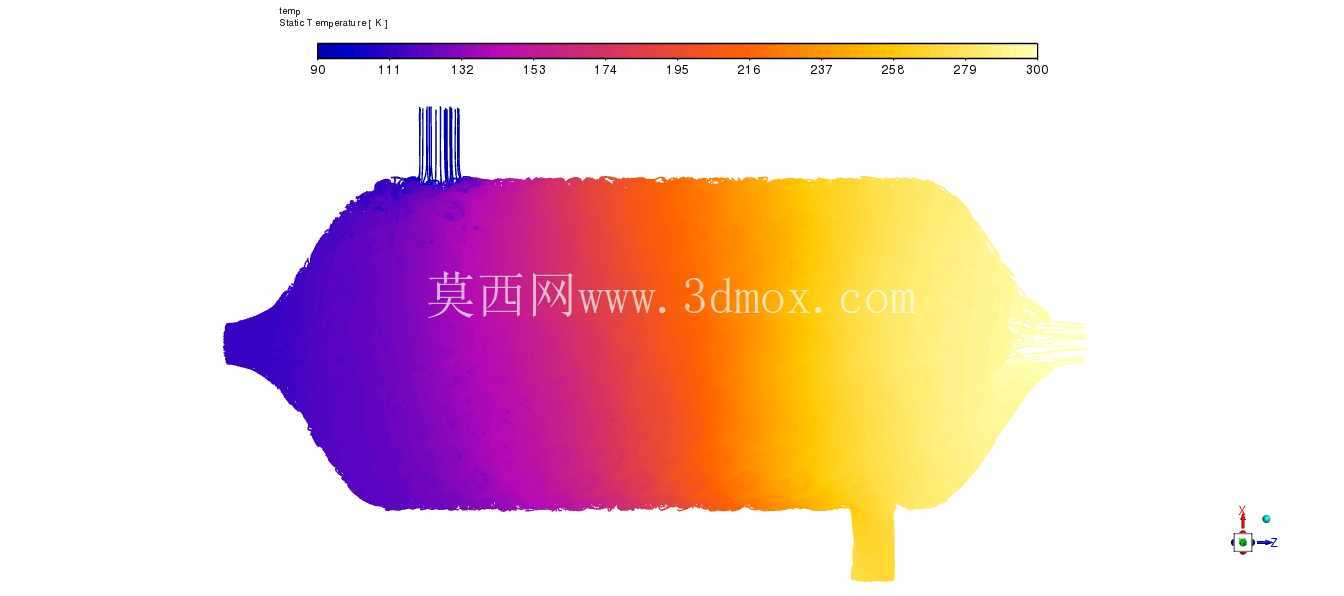

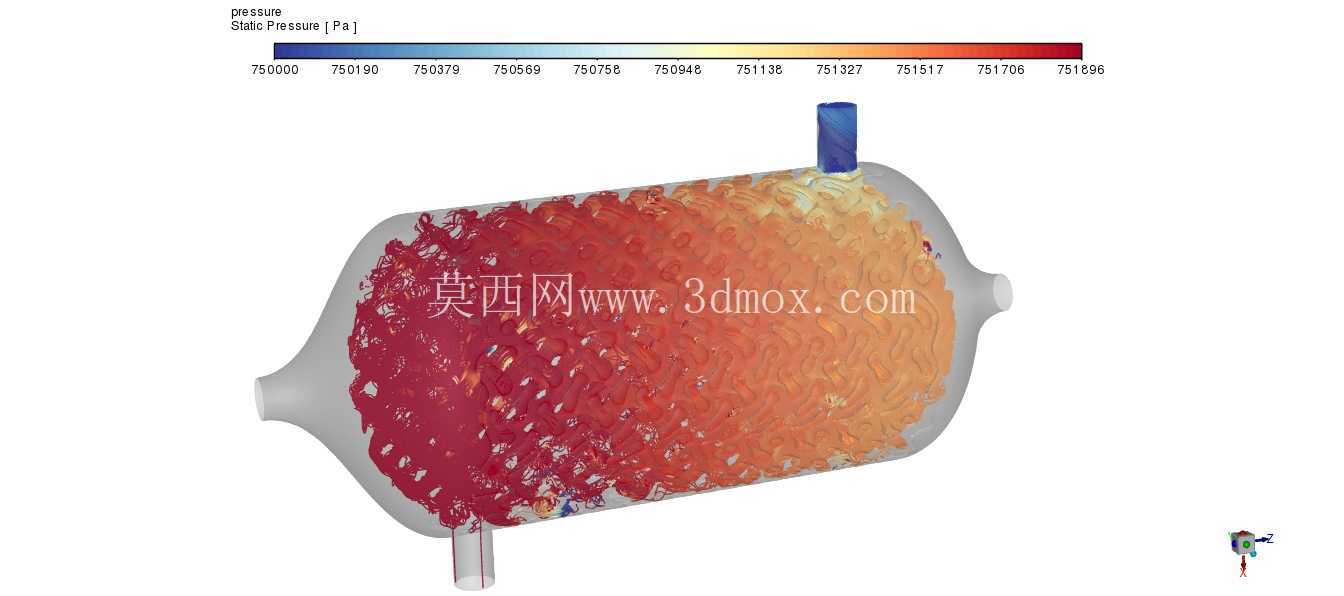

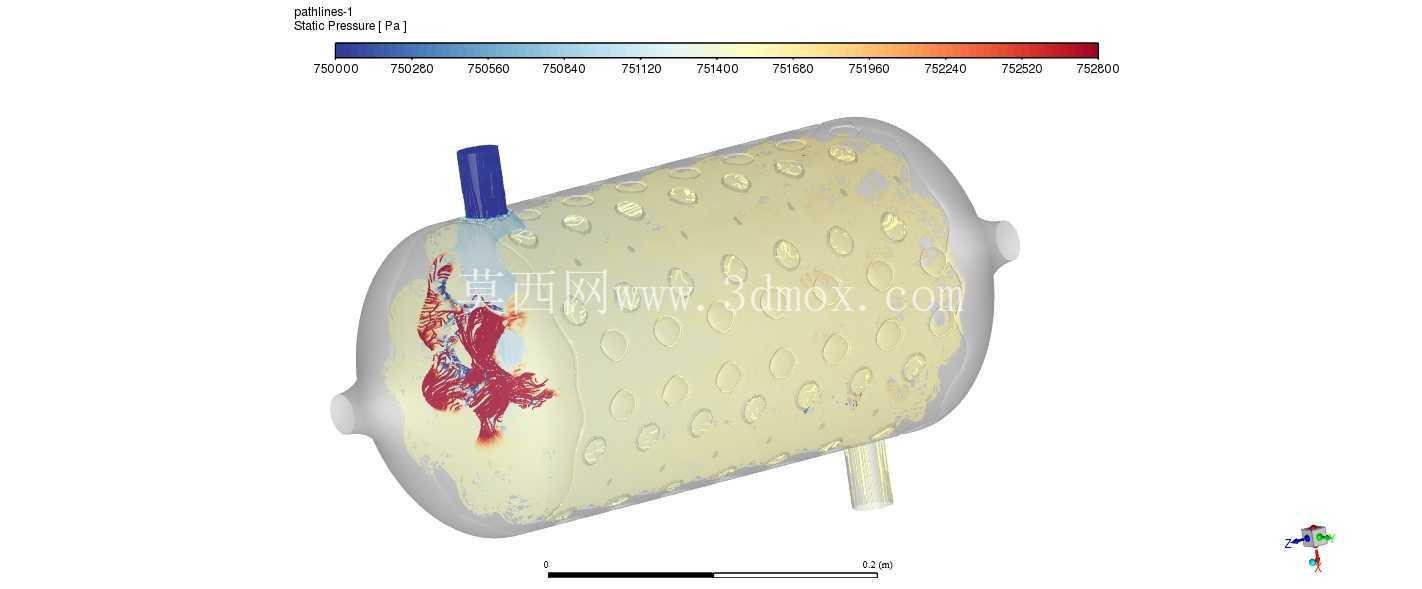

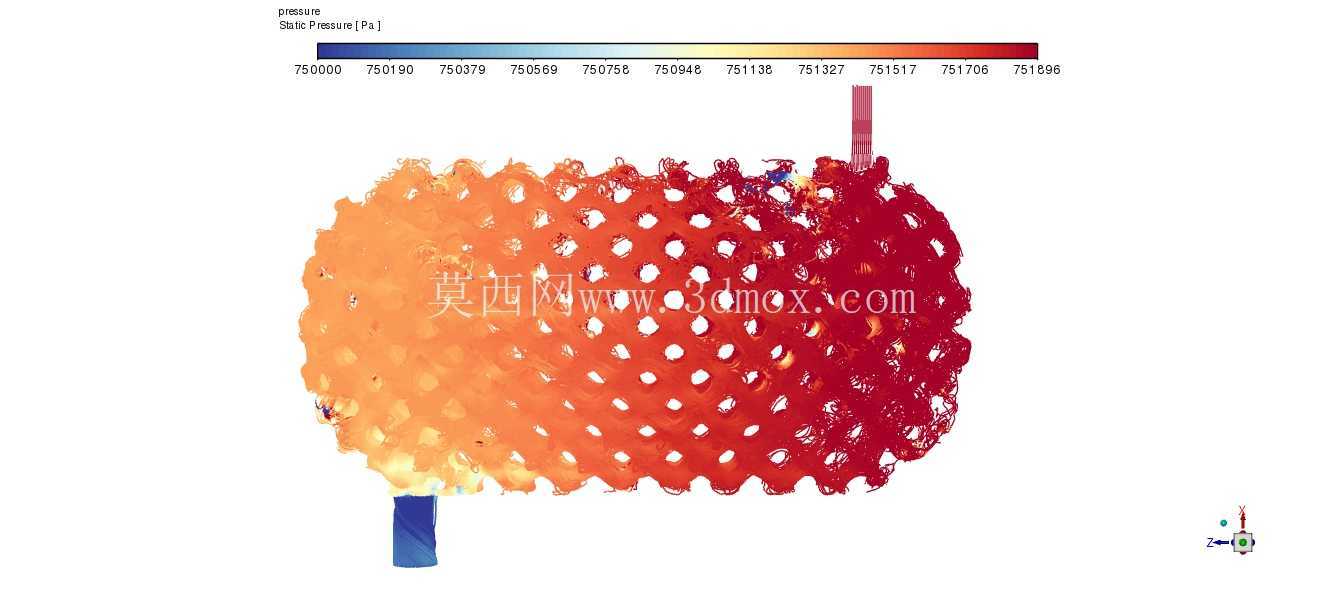

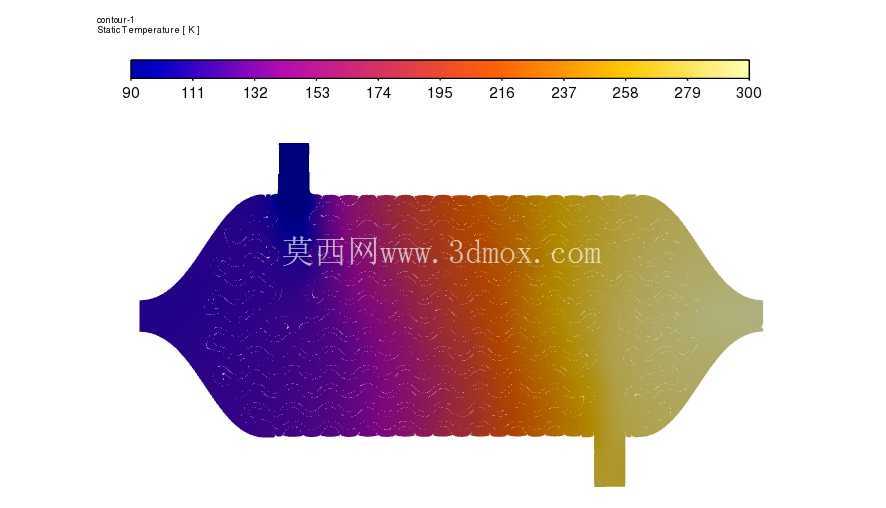

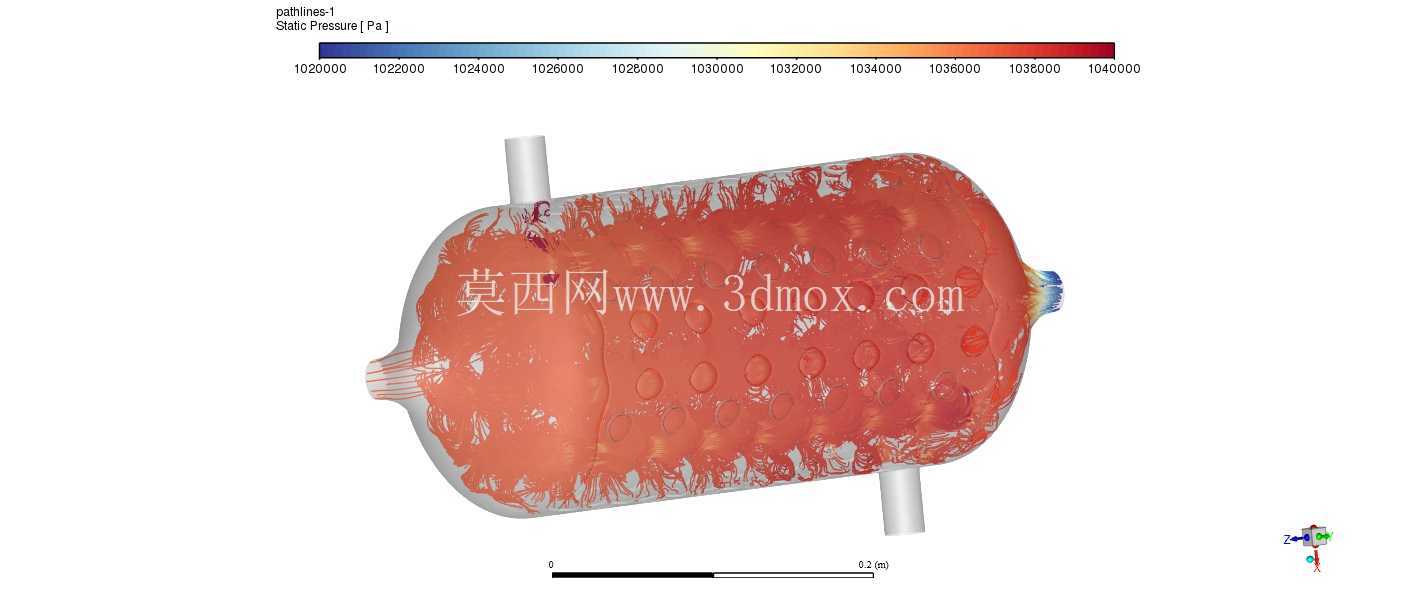

热结构耦合验证阶段，针对低温工况下的热应力分布做了拓扑迭代，在流道与外壳连接区域做了平滑过渡处理，避免冷热交变下的热应力集中，经模拟验证，在-40℃到200℃的工作温度区间内，结构最大等效应力低于材料屈服强度的60%，可长期稳定运行无疲劳失效风险；相较于同体积的传统板翅式换热器，该结构功率密度提升148%，在相同换热量要求下体积可缩小近60%，重量降低55%，同时换热效率提升52%，在低温环境下不会出现传统翅片结构因结霜导致的流道堵塞、结构变形问题，曲面的光滑特征也更利于后期的清洗与维护，减少杂质在流道内的沉积堵塞风险。

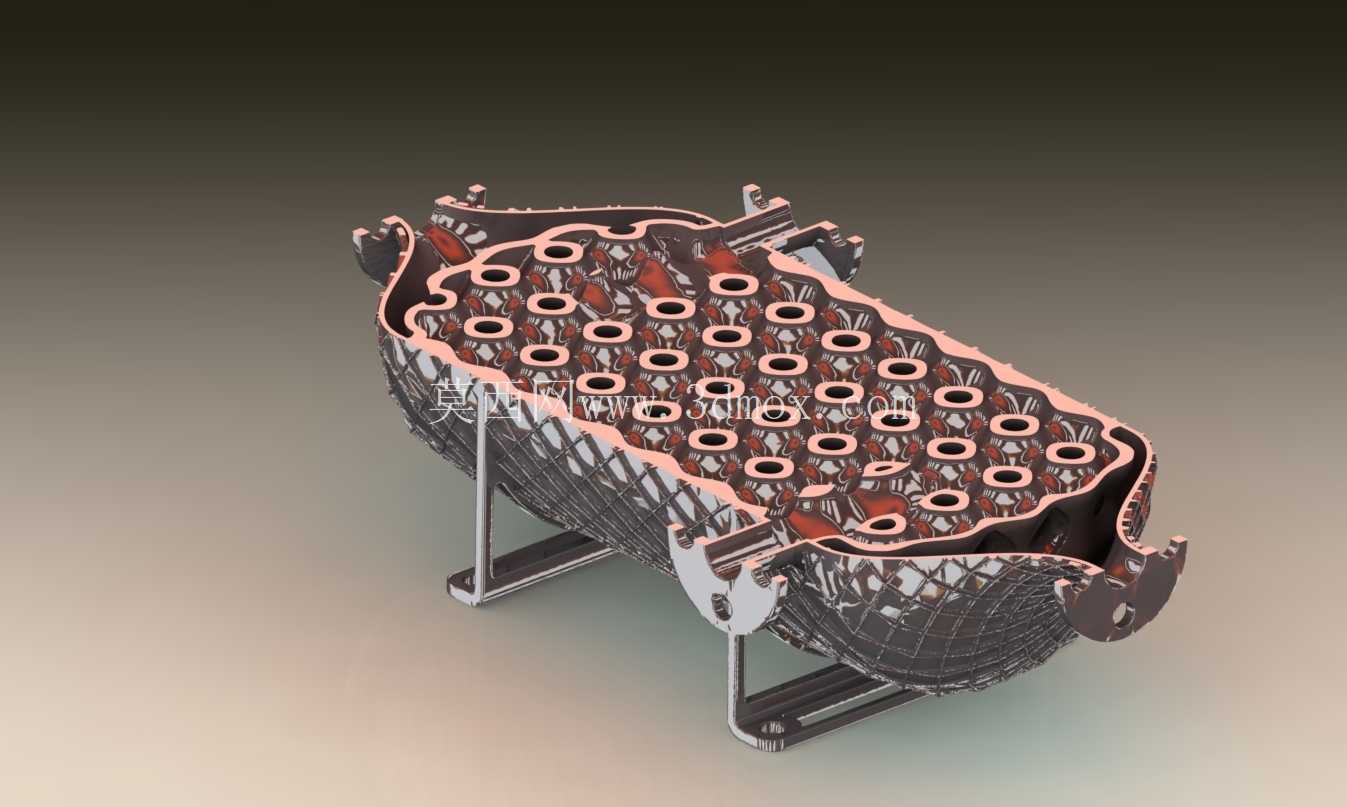

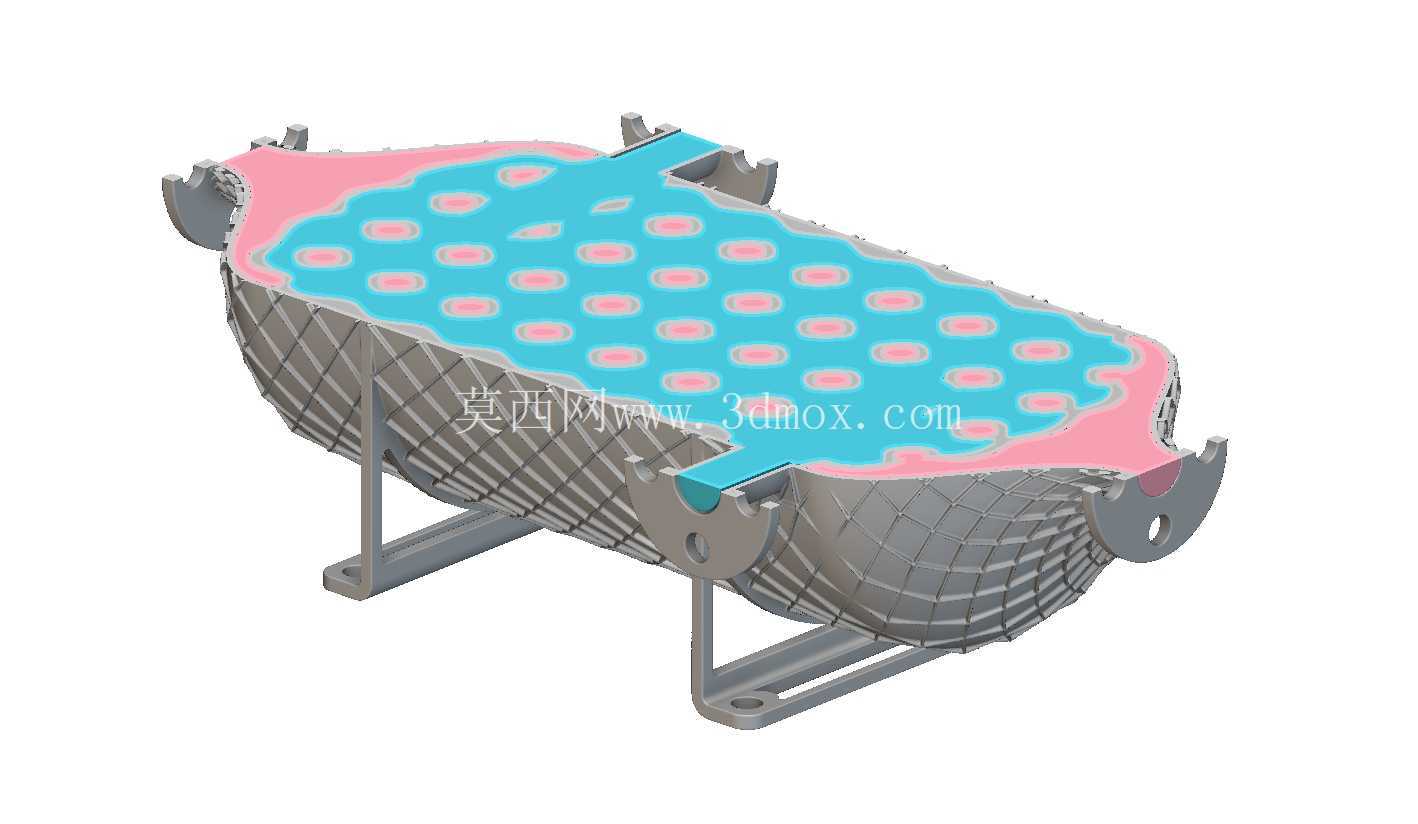

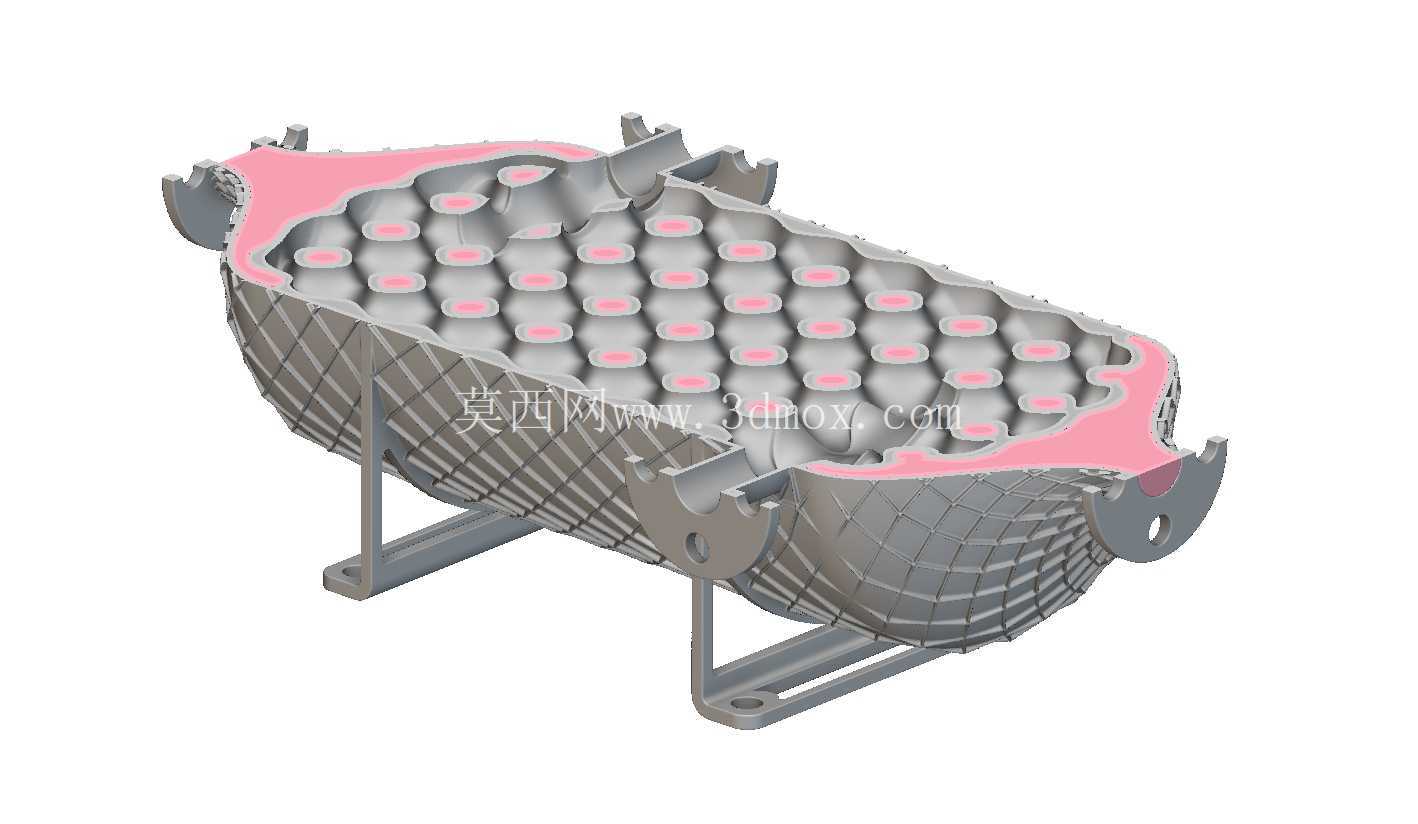

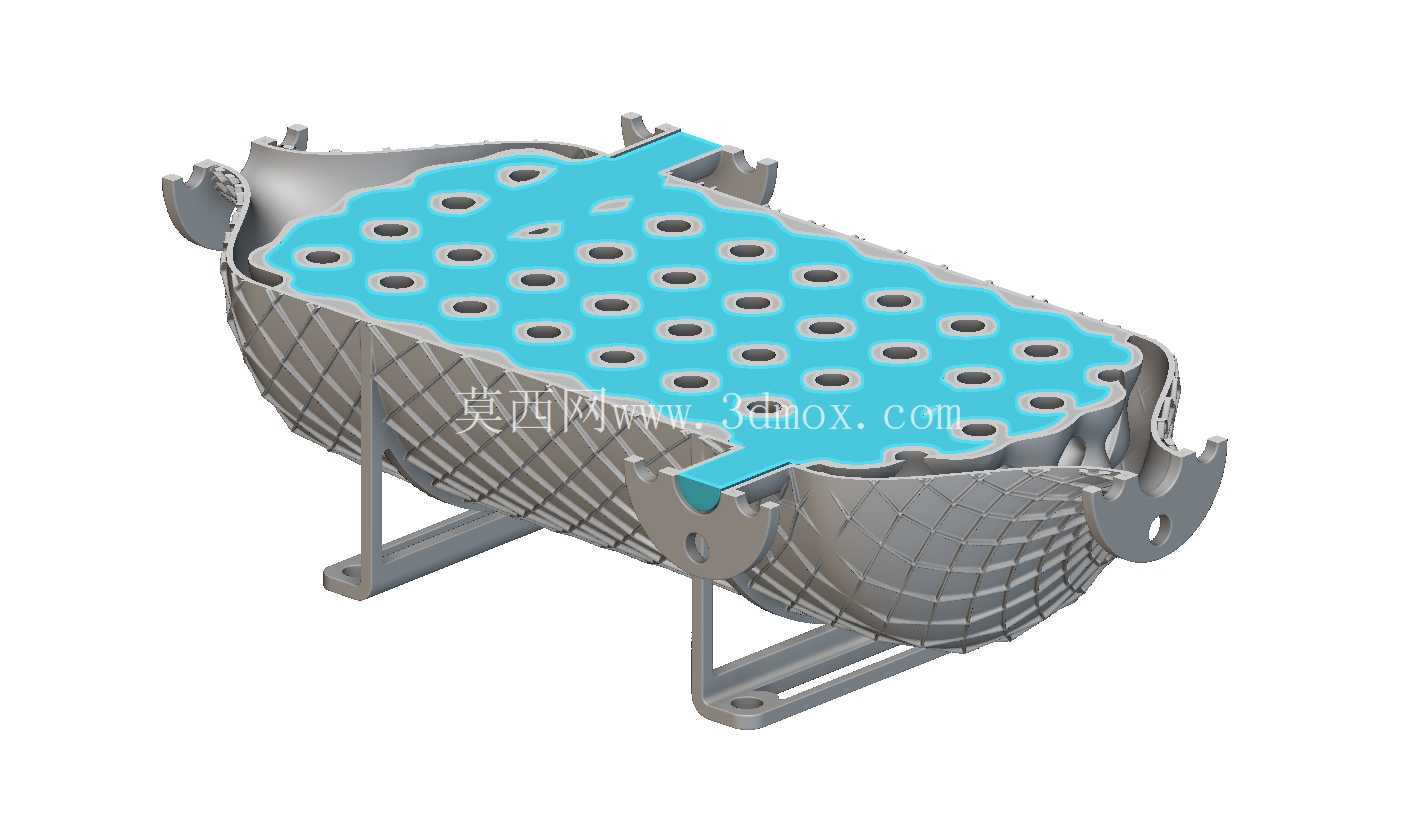

结构集成设计阶段将流体分配腔与芯体、接口法兰、安装支架做了一体化成型设计，取消了传统换热器的焊接、钎焊工序，从根本上避免了焊缝泄漏、焊堵流道等工艺缺陷，成型后仅需对接口法兰密封面做简单机加工即可满足装配要求，大幅缩短生产制造周期，尤其适合小批量定制化的紧凑式换热设备生产场景。
