增材制造三周期极小表面管状晶格换热结构

在低温换热工况的设备选型环节，传统管壳式、板翅式换热结构往往受限于成型工艺，无法在紧凑空间内实现更高的比表面积，同时兼顾流阻与换热效率的平衡，这款管状晶格换热结构正是针对这一工程痛点开发的芯体方案。从实际应用场景来看，该结构可适配航空航天环控系统、紧凑型液冷散热单元、小型低温制冷装置的换热段，尤其适合安装空间受限、对换热芯体重量有严格限制的机载、便携类热管理设备，能够在有限的安装边界内，替代传统密集排布的换热管组，减少整体芯体的冗余重量。

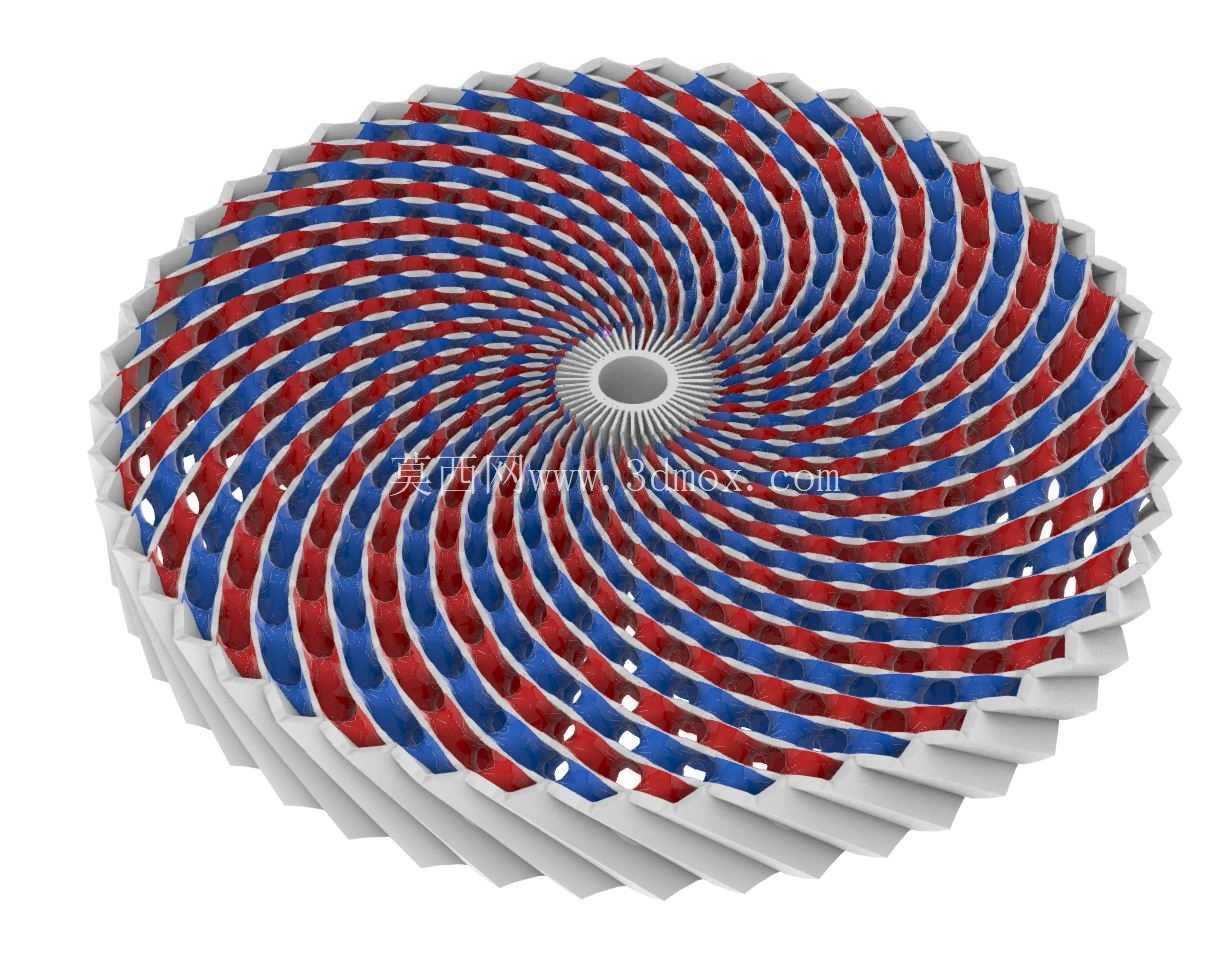

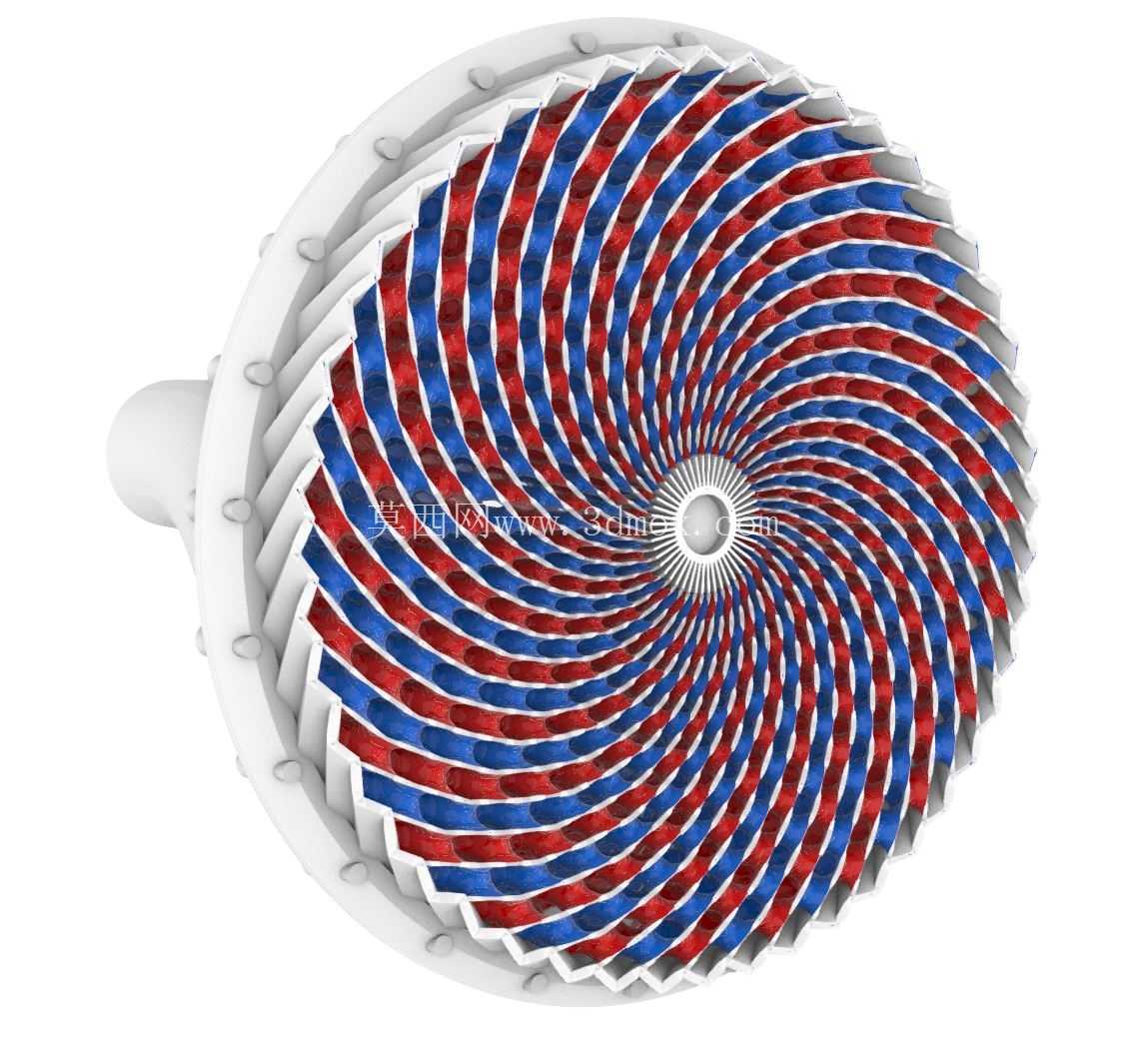

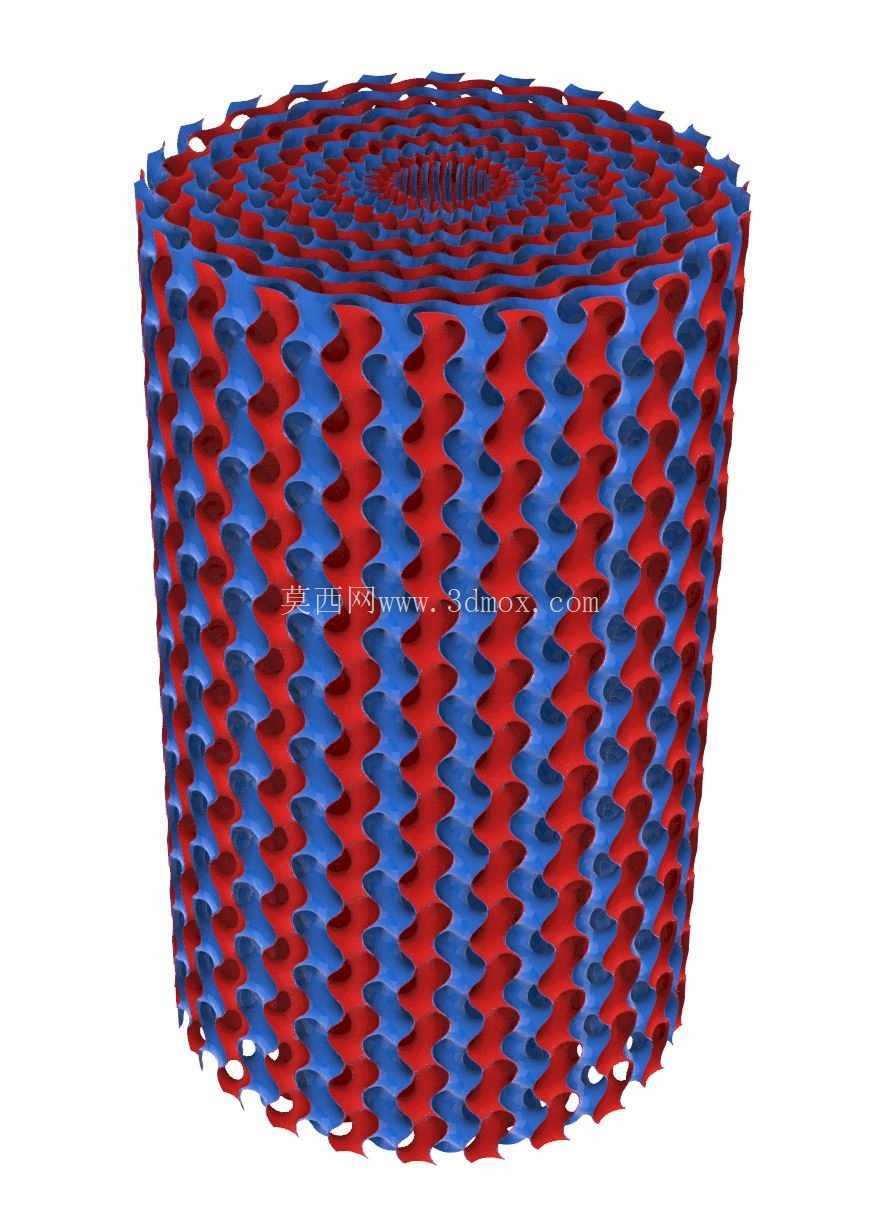

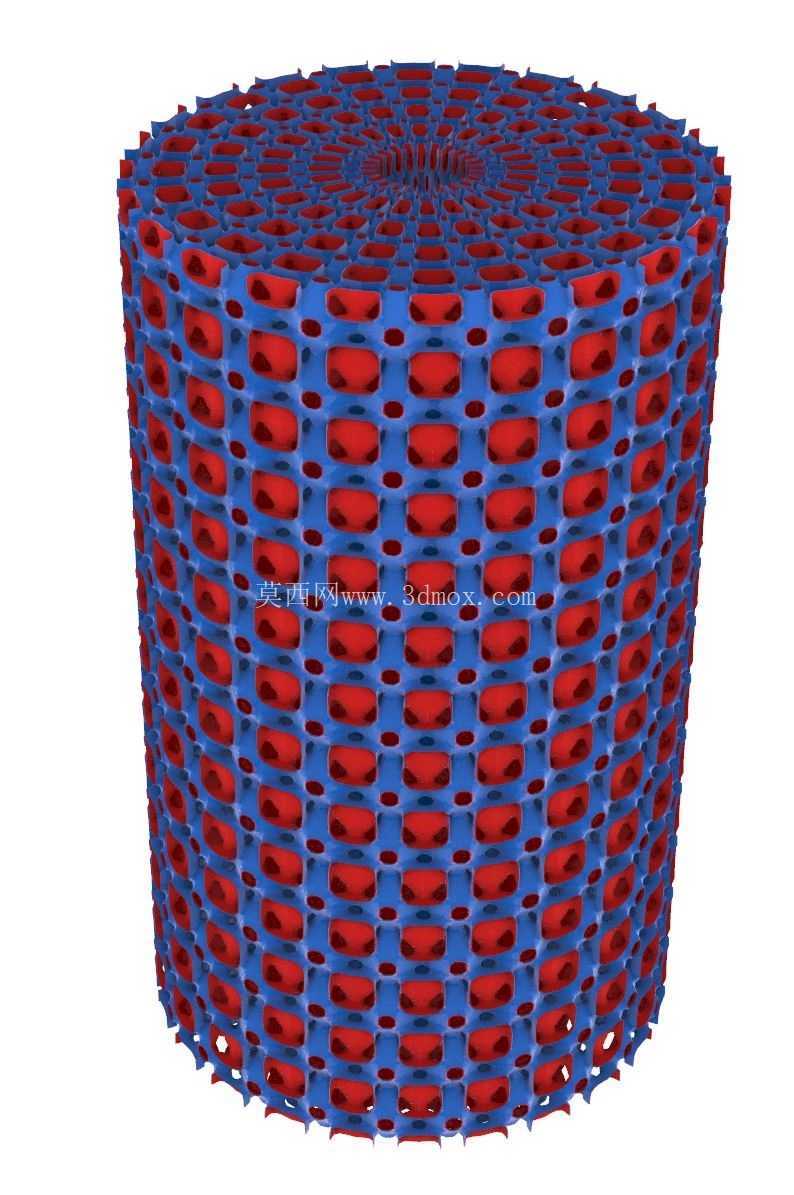

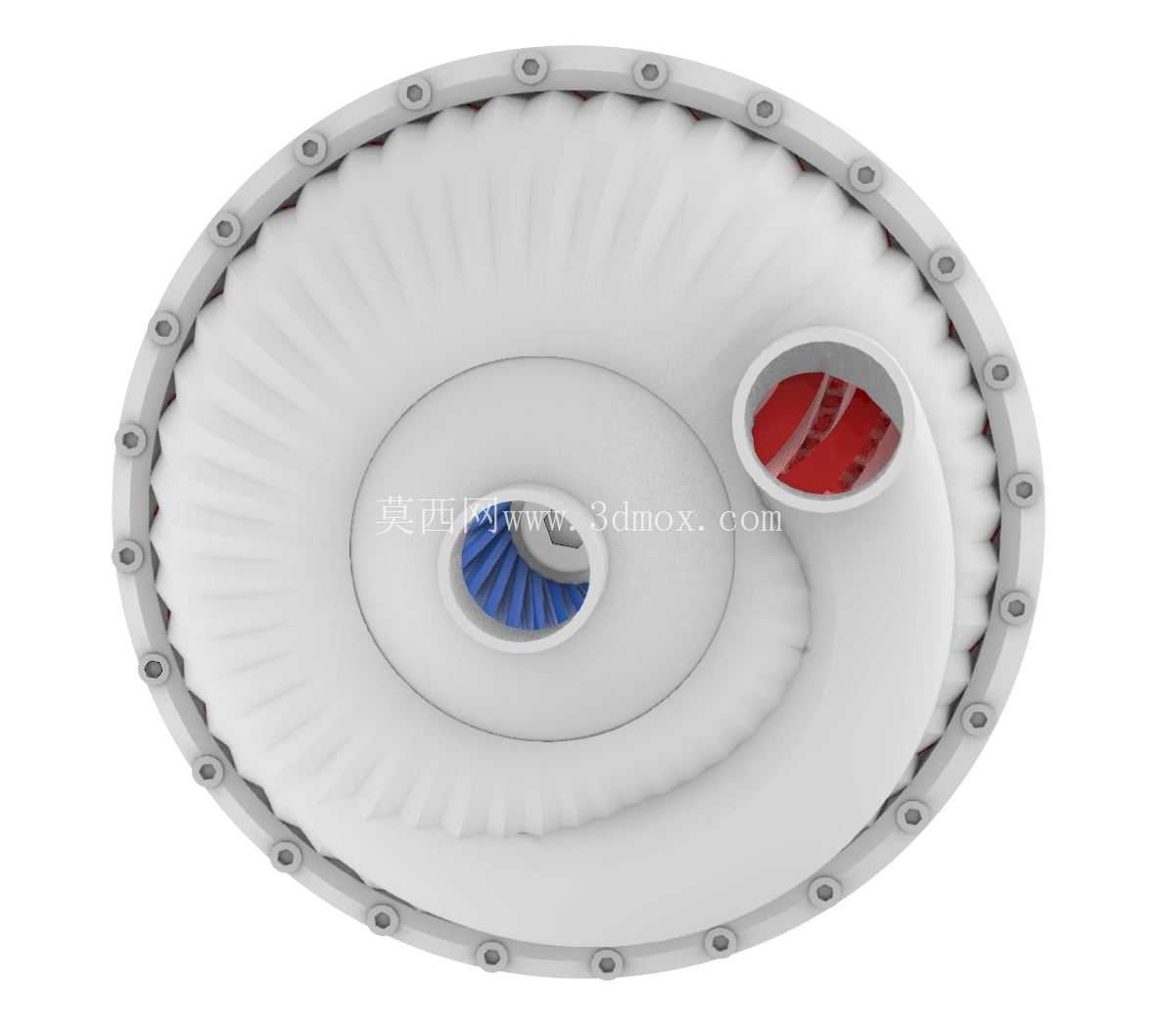

从功能特性层面看，该结构采用三周期极小表面的晶格构型作为核心换热基体，区别于传统平直翅片或者光管的换热形式，TPMS结构本身具备连续光滑的曲面特征，流体在晶格通道内流动时会持续产生可控的扰流，破坏边界层的稳定发展，在较低的流阻增量下实现更高的换热系数；同时整个晶格结构与两端的流体汇流腔为一体化成型，不存在传统换热结构的焊接接缝，从根源上避免了冷热流体串漏的风险，适配有一定压力要求的低温流体换热工况。两端的异径接口分别对应冷热流体的进出流道，接口的法兰安装边预留了标准密封槽位，可直接对接现有管路系统的快装接头或者焊接法兰，不需要额外设计转接结构，降低系统集成的改造成本。

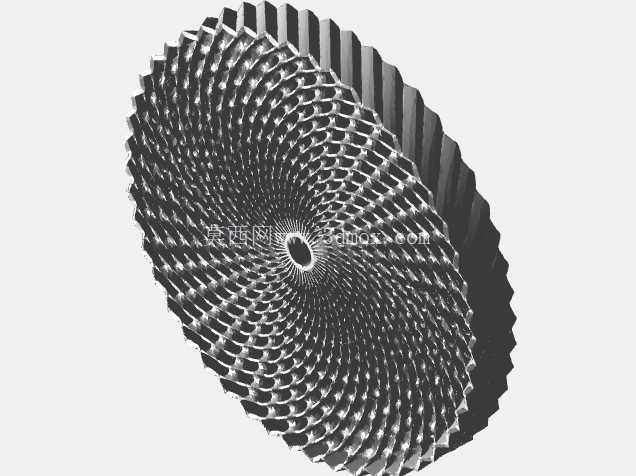

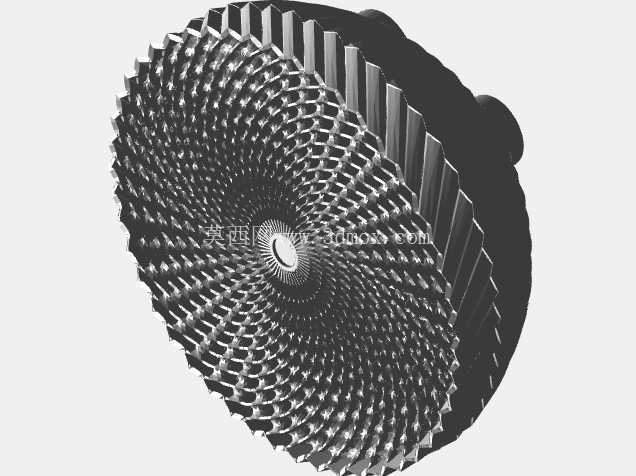

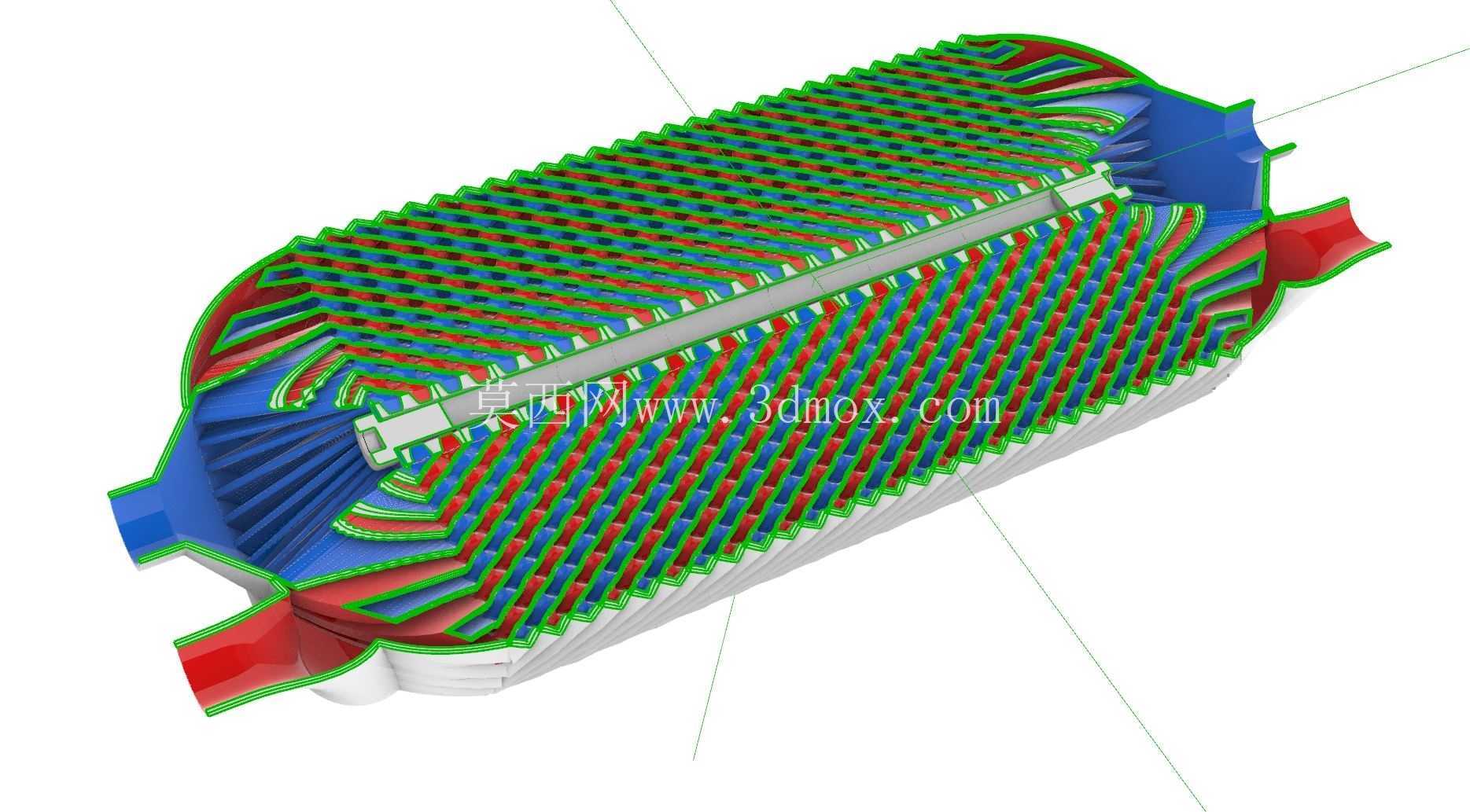

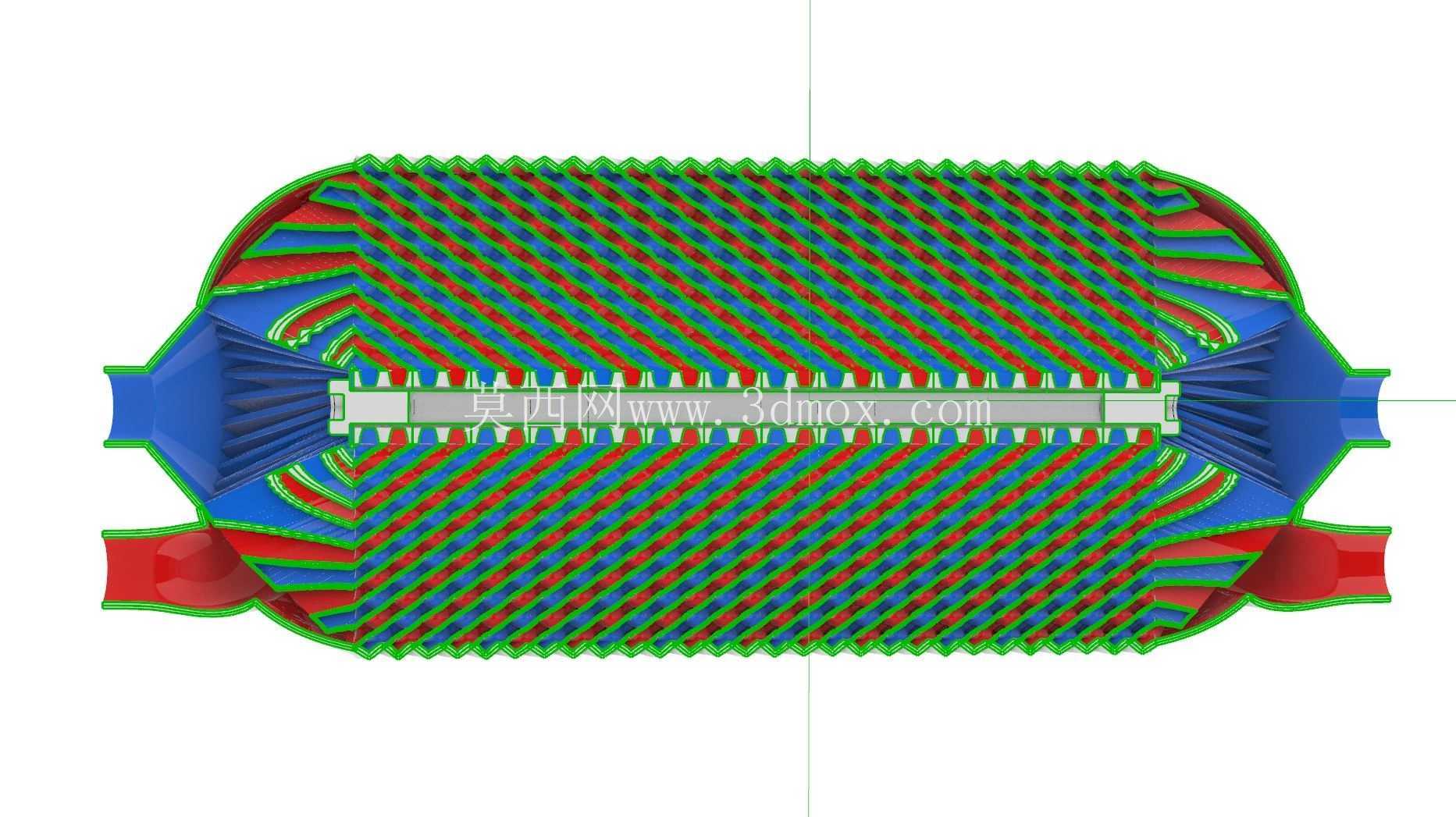

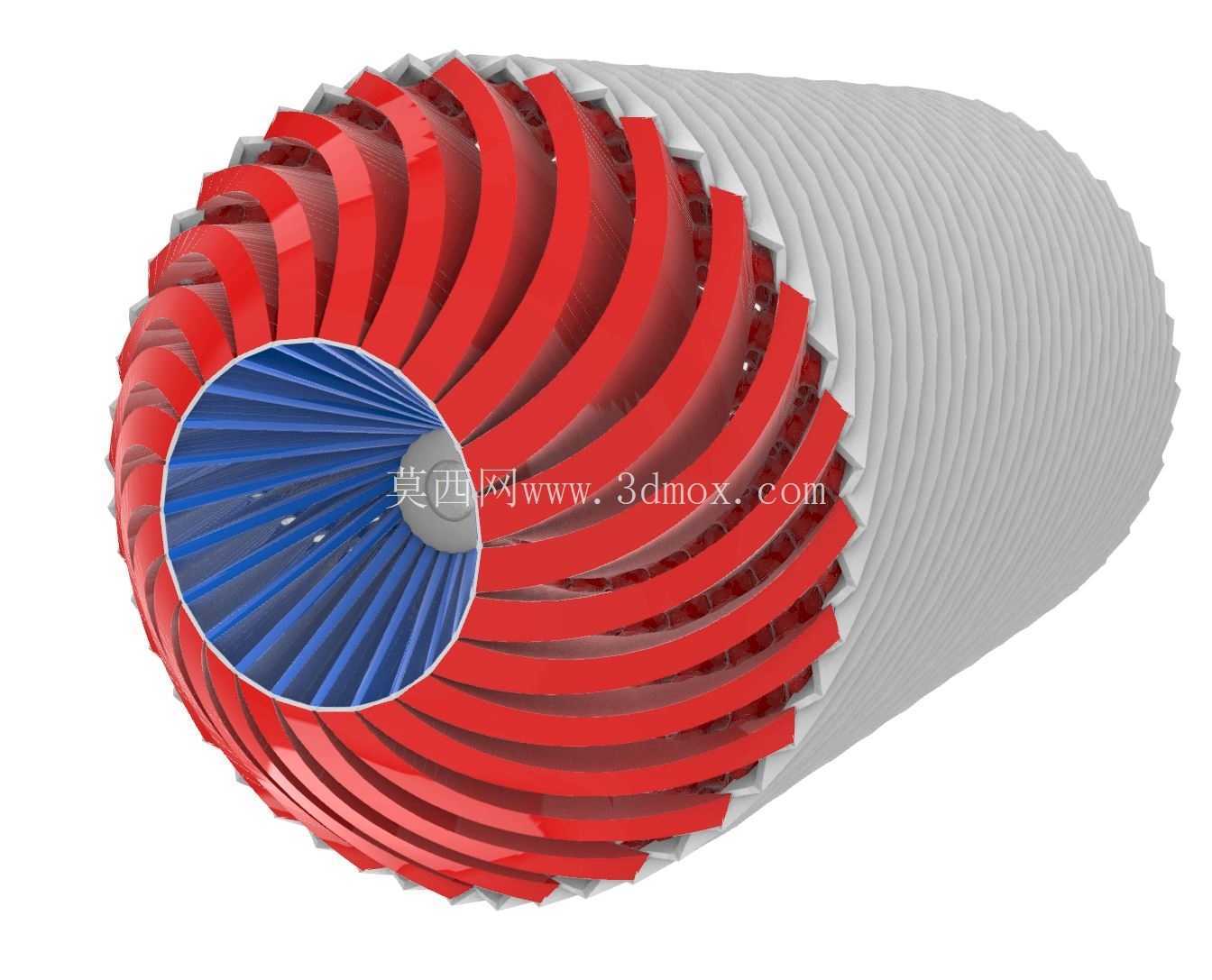

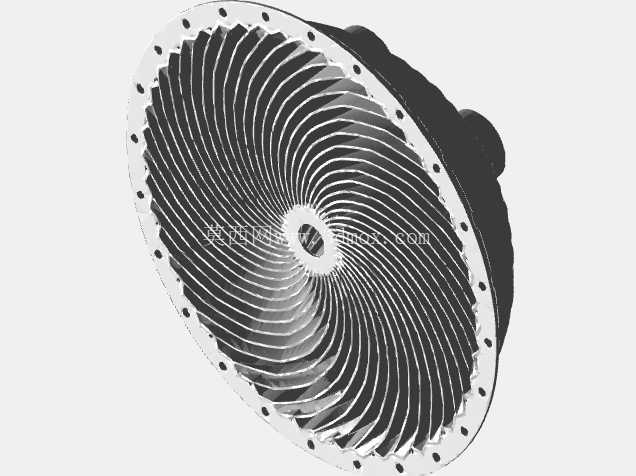

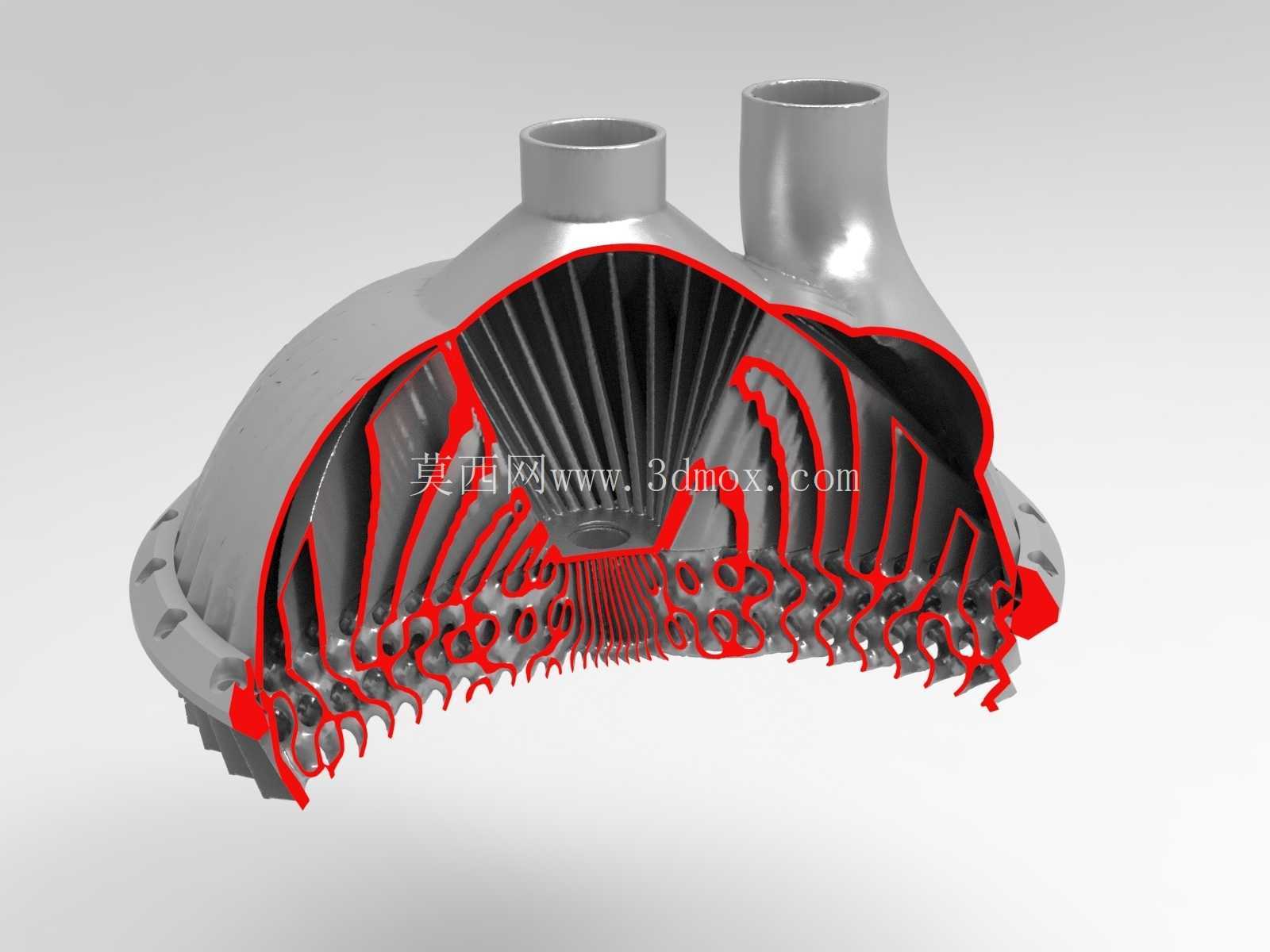

设计思路上，该结构完全围绕增材制造的工艺特性展开，没有沿用传统减材、焊接工艺的设计约束：首先将核心换热段的晶格单元沿轴向做渐变参数调整，靠近流体入口段的晶格孔隙率略高，降低入口段的局部流阻，避免流体刚进入芯体就产生过大的压损，沿流体流动方向逐步调整晶格的壁厚与单元尺寸，让换热效率沿程均匀分布，避免局部热应力集中；晶格的壁厚控制在增材制造工艺稳定成型的最小阈值附近，在保证结构承压能力的前提下尽可能降低芯体重量，同时提升导热路径的热响应速度。结构外围的封闭壳体与内部晶格为一体化打印成型，壳体外壁做了等厚设计，避免打印过程中出现应力变形，两端的汇流腔采用流线型过渡设计，引导流体均匀分散到整个晶格截面，避免边角区域出现流动死区，影响整体换热效率。

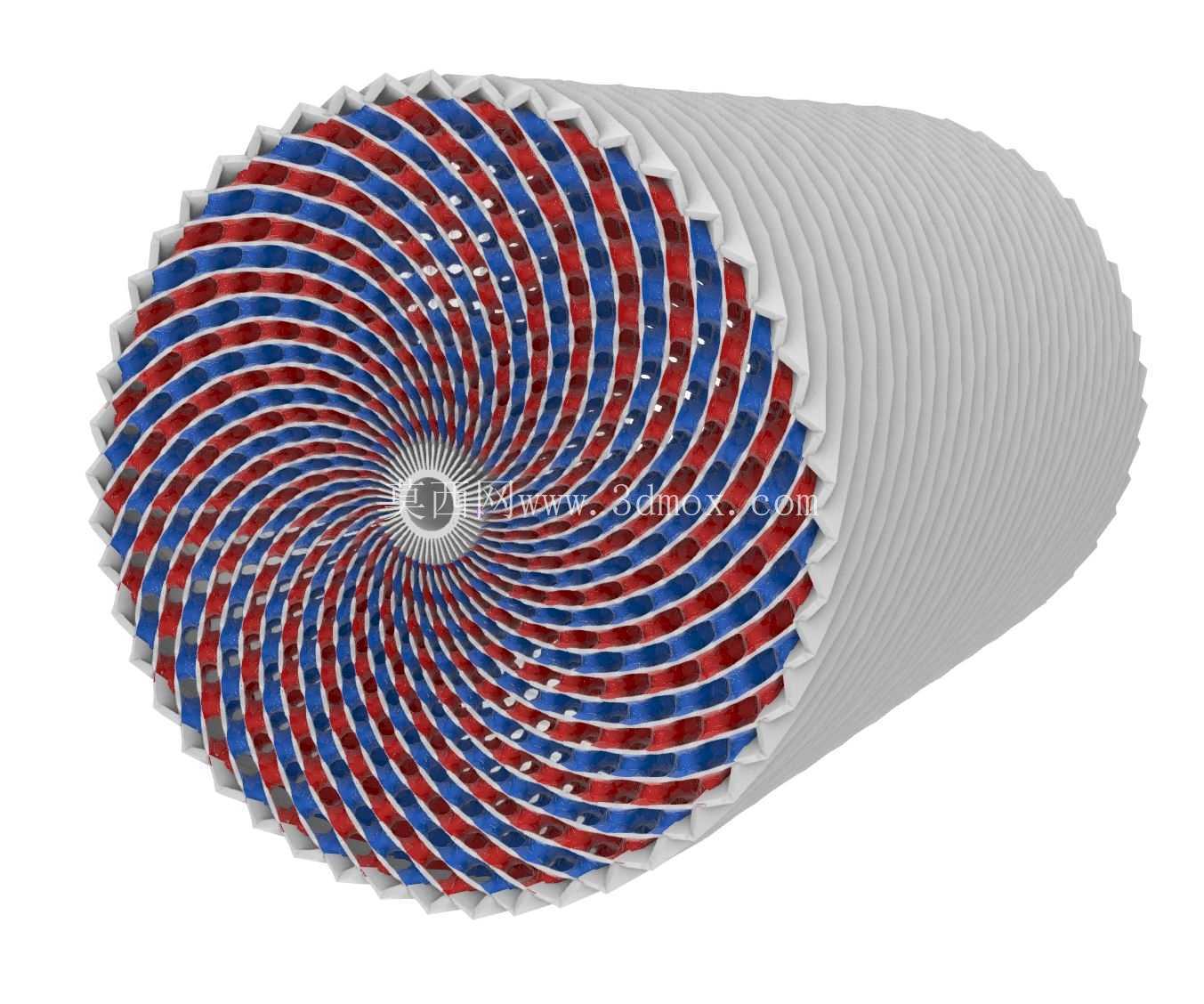

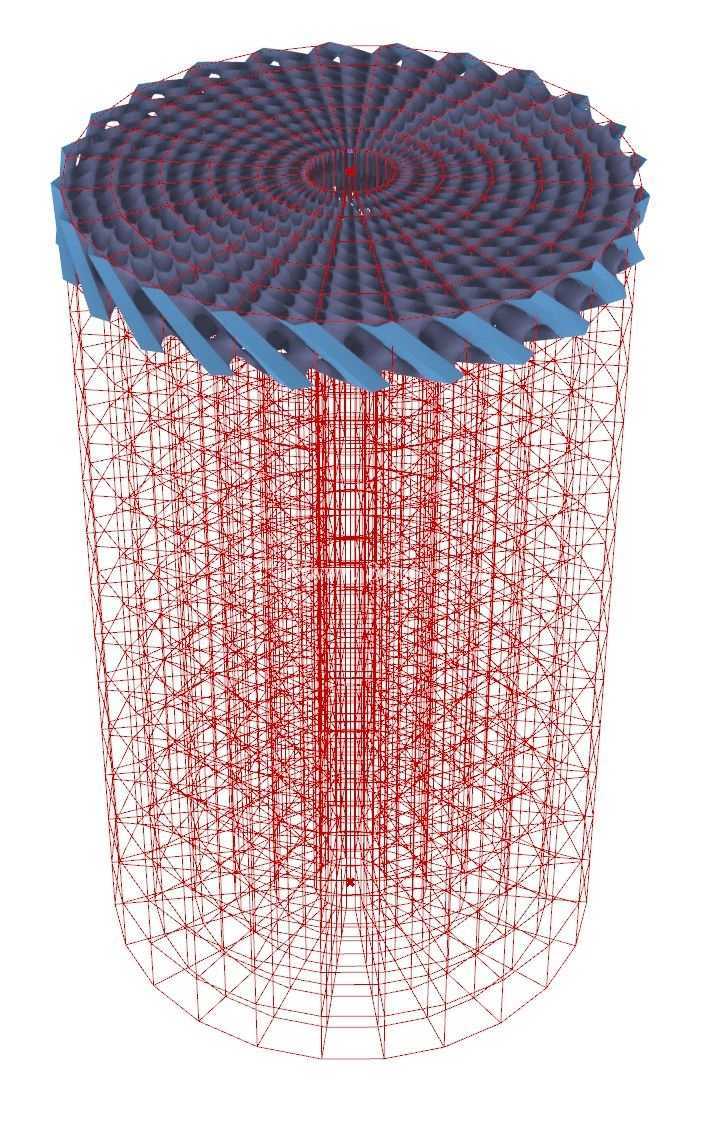

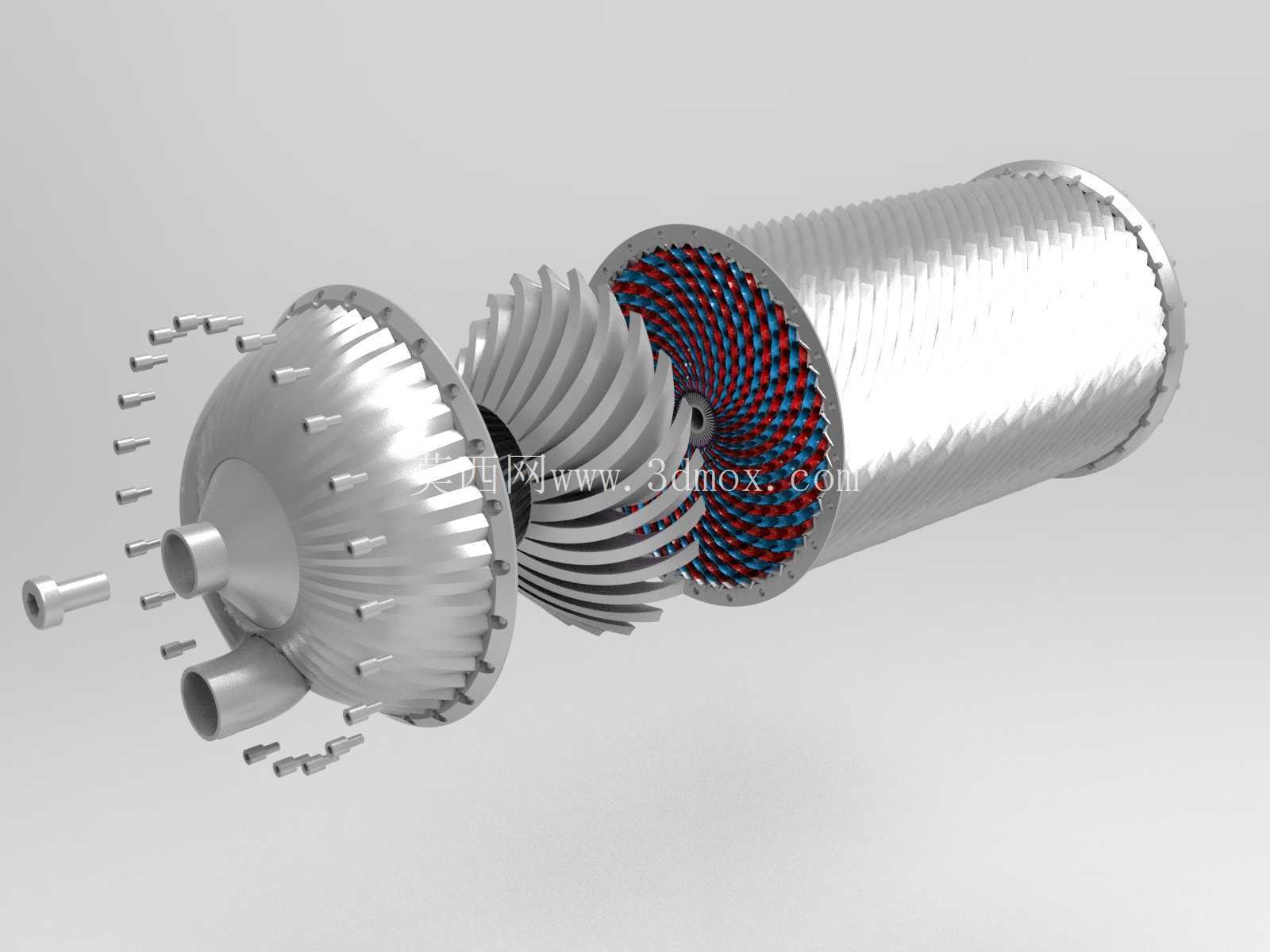

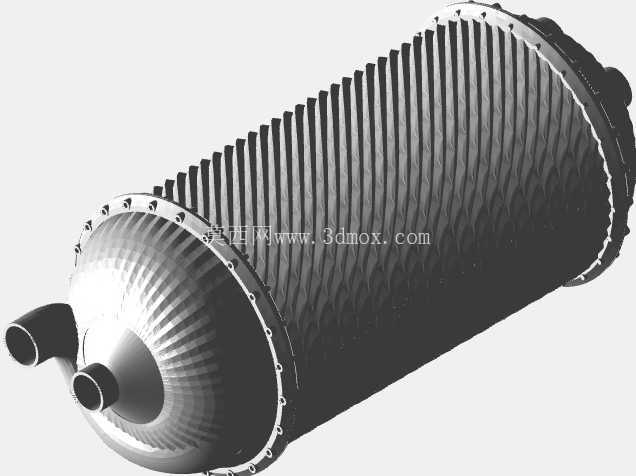

从安装边界来看，整个芯体为轴向对称的柱式结构，两端接口的中心距、外径尺寸均参考同规格传统管壳式换热器的安装尺寸做匹配设计，可直接替换原有系统中的同功率换热芯体，不需要调整周边管路的固定位置；芯体的最大径向尺寸控制在紧凑安装空间的允许范围内，轴向长度可根据实际换热量需求，通过调整晶格段的单元数量做灵活缩放，不需要重新设计两端的汇流与接口结构，能够快速适配不同换热量等级的系统需求。在结构强度校核层面，晶格单元的构型本身具备各向均衡的力学性能，相比传统薄壁翅片结构，抗振动、抗冲击的能力更强，适配有动态载荷的移动设备换热场景，不会因为长期振动出现翅片倒伏、换热通道堵塞的问题。

实际工程应用中，这类晶格换热结构的流道截面均匀，不存在传统换热结构容易出现的杂质滞留死角，对流体清洁度的适应范围更广，配合增材制造的一体化成型优势，后期维护不需要拆解清洗焊缝区域，可直接通过流体反向冲洗完成通道清洁，降低全生命周期的维护成本。针对低温换热工况下的热胀冷缩问题，连续的TPMS曲面结构具备更好的形变自适应能力，不会像传统拼接翅片结构那样因为温度循环出现焊缝开裂、结构脱层的失效问题，长期运行的可靠性更有保障。
