紧凑型低温换热装置结构设计

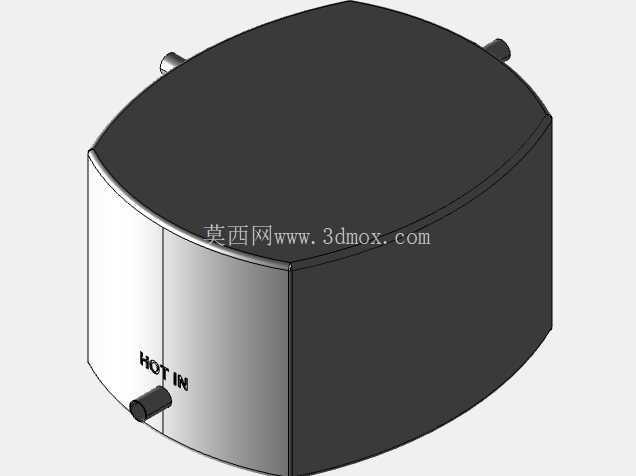

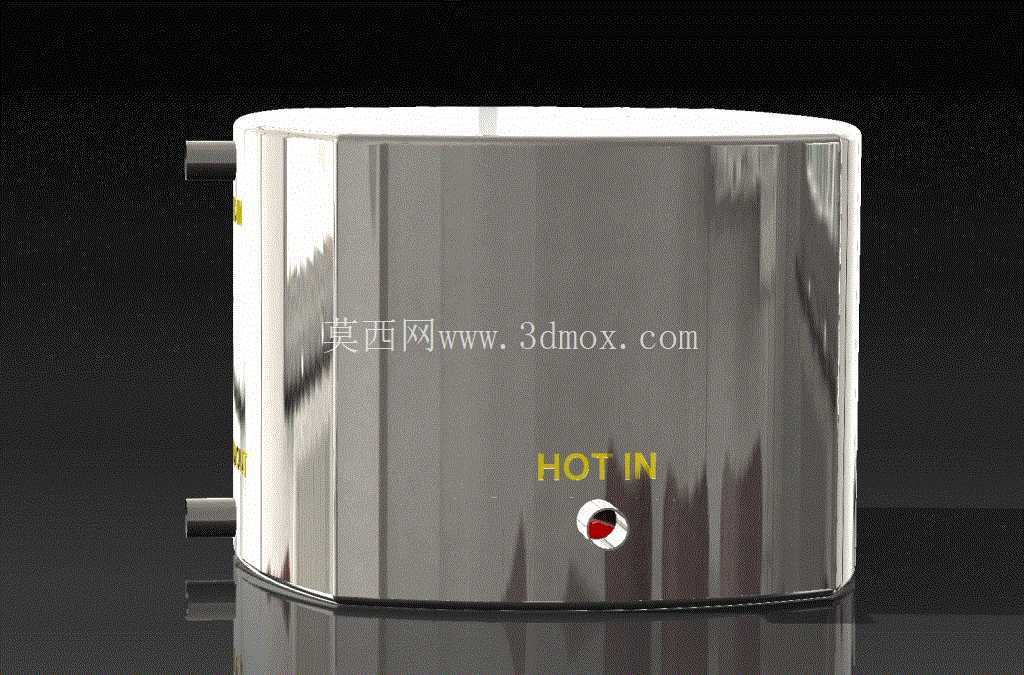

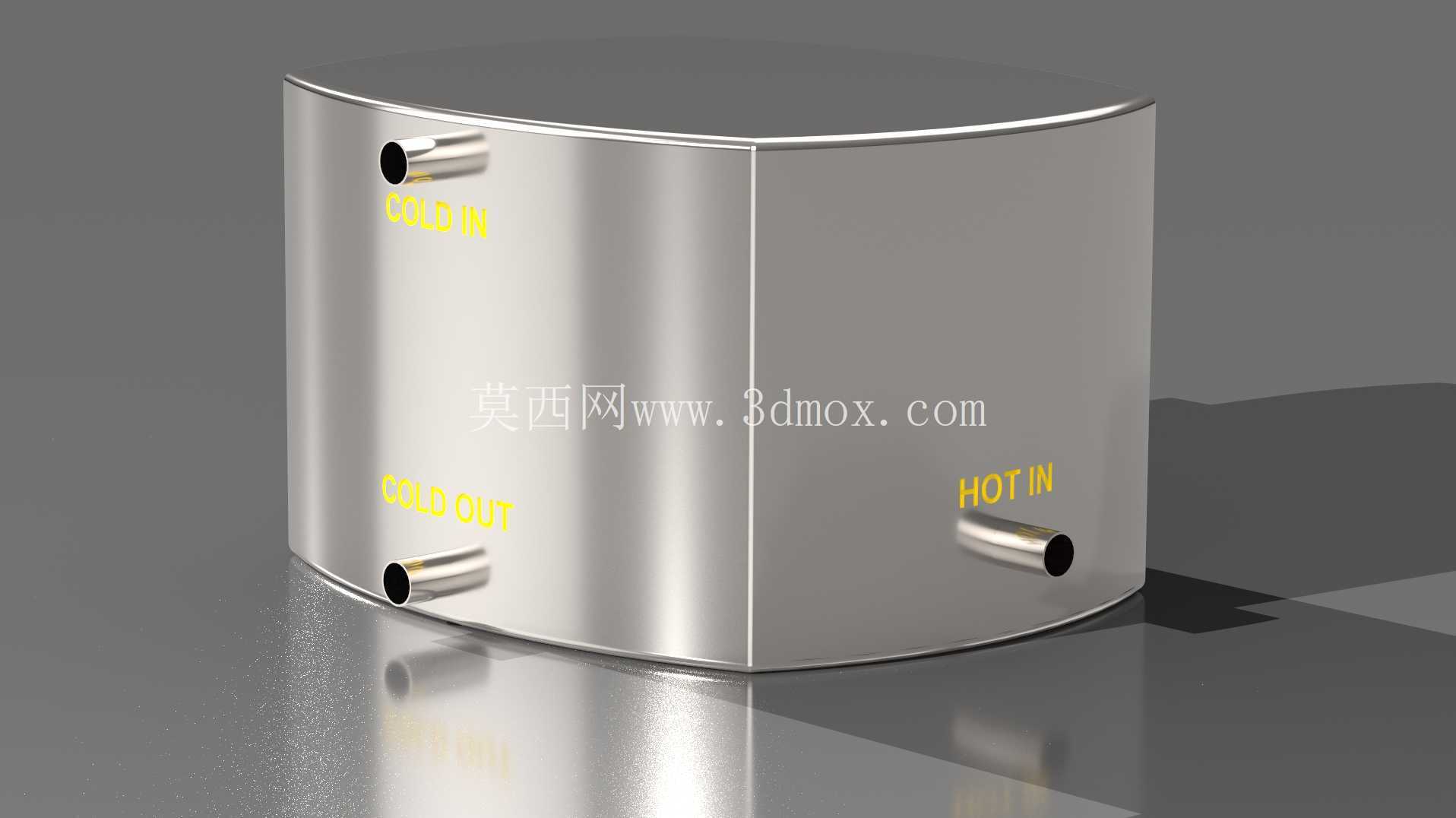

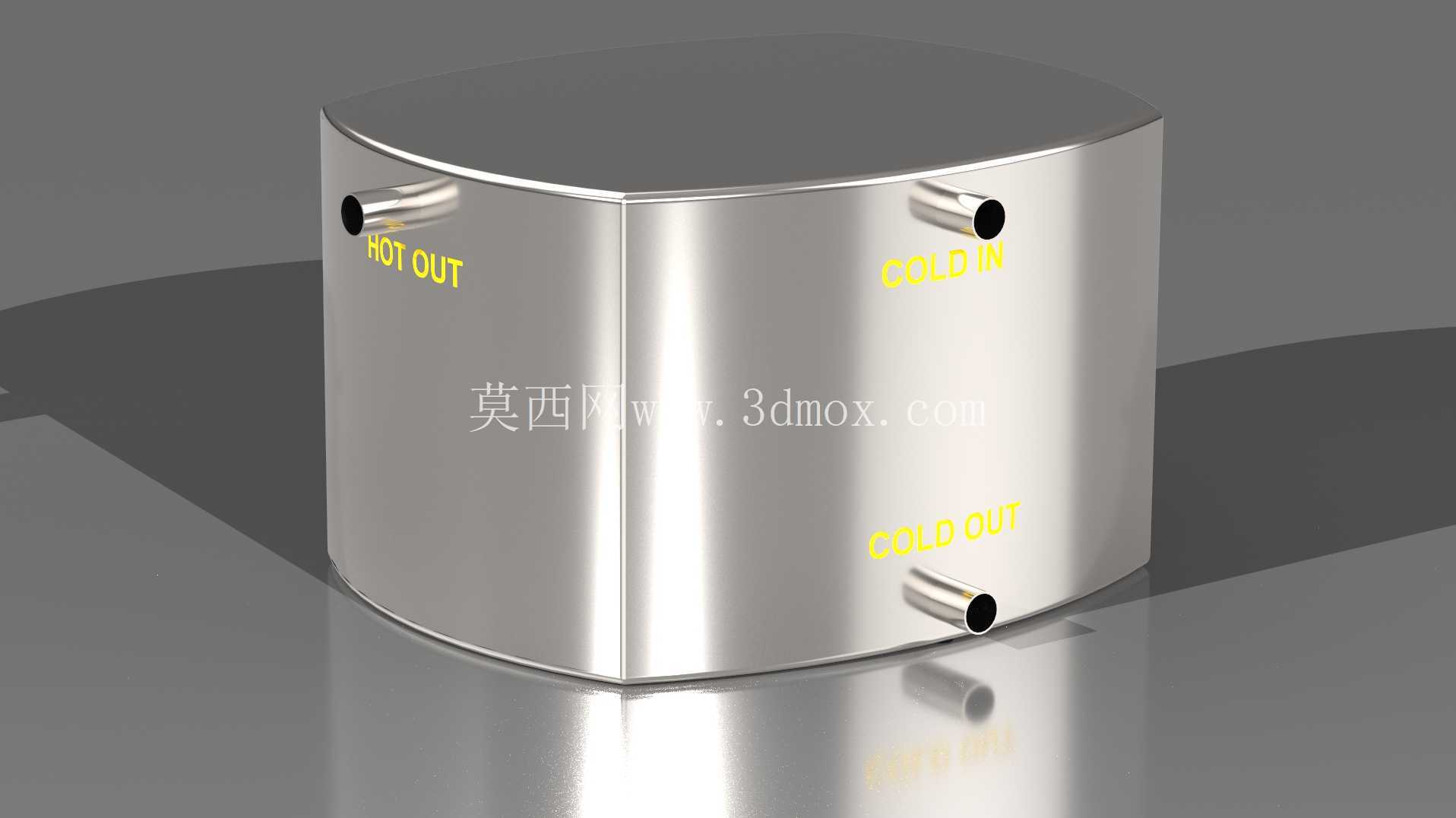

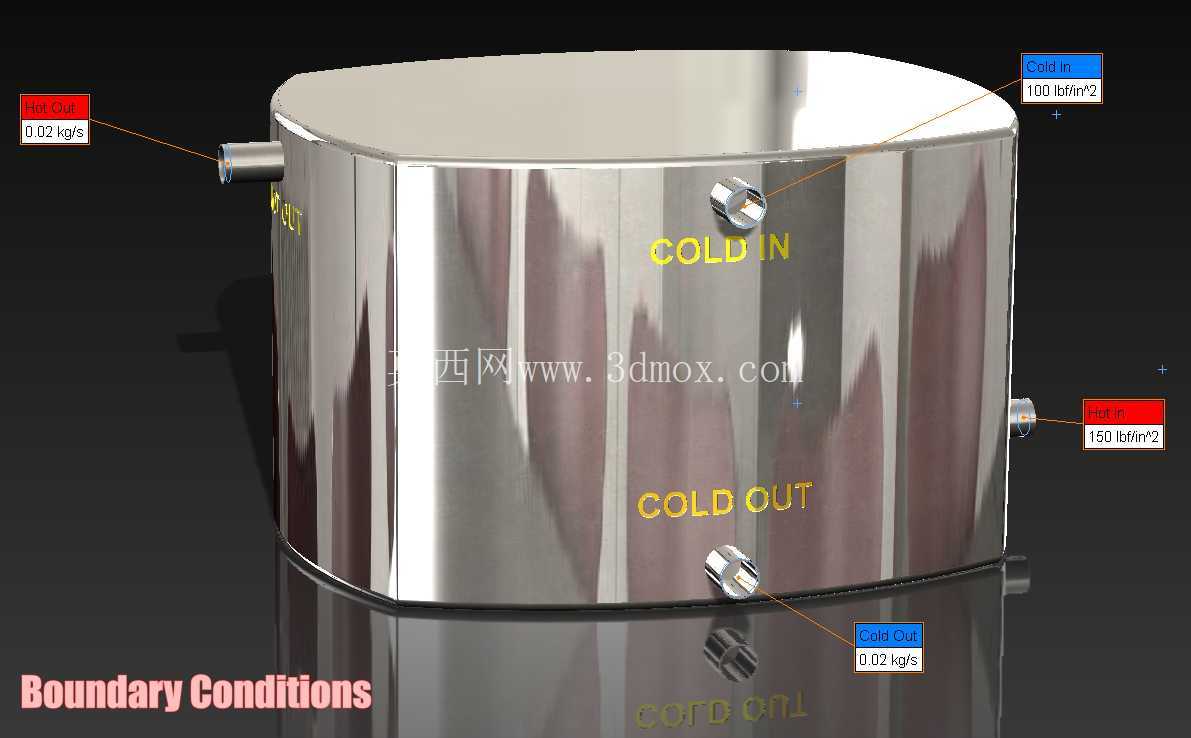

　　在低温制冷、特种气体处理、小空间冷量输送场景中，常规管壳式换热器往往存在体积冗余、流道阻力大、低温下材料脆化风险高的问题，这款紧凑型低温换热装置的结构设计，正是针对这类小空间、高换热效率要求的低温工况做的定向优化。从实际安装边界来看，该装置采用半圆柱式主体外形，平直侧壁可直接贴附安装于设备舱内壁，弧形侧面向外预留流体接口操作空间，相比同换热功率的方形壳体设备，能减少30%左右的安装占位，尤其适配机载、小型实验低温平台这类对安装尺寸有严格限制的场景，两个流体接口分别设置在壳体两侧不同高度位置，可直接对接标准快插管路，无需额外加装转接弯头，降低管路装配的应力集中风险。

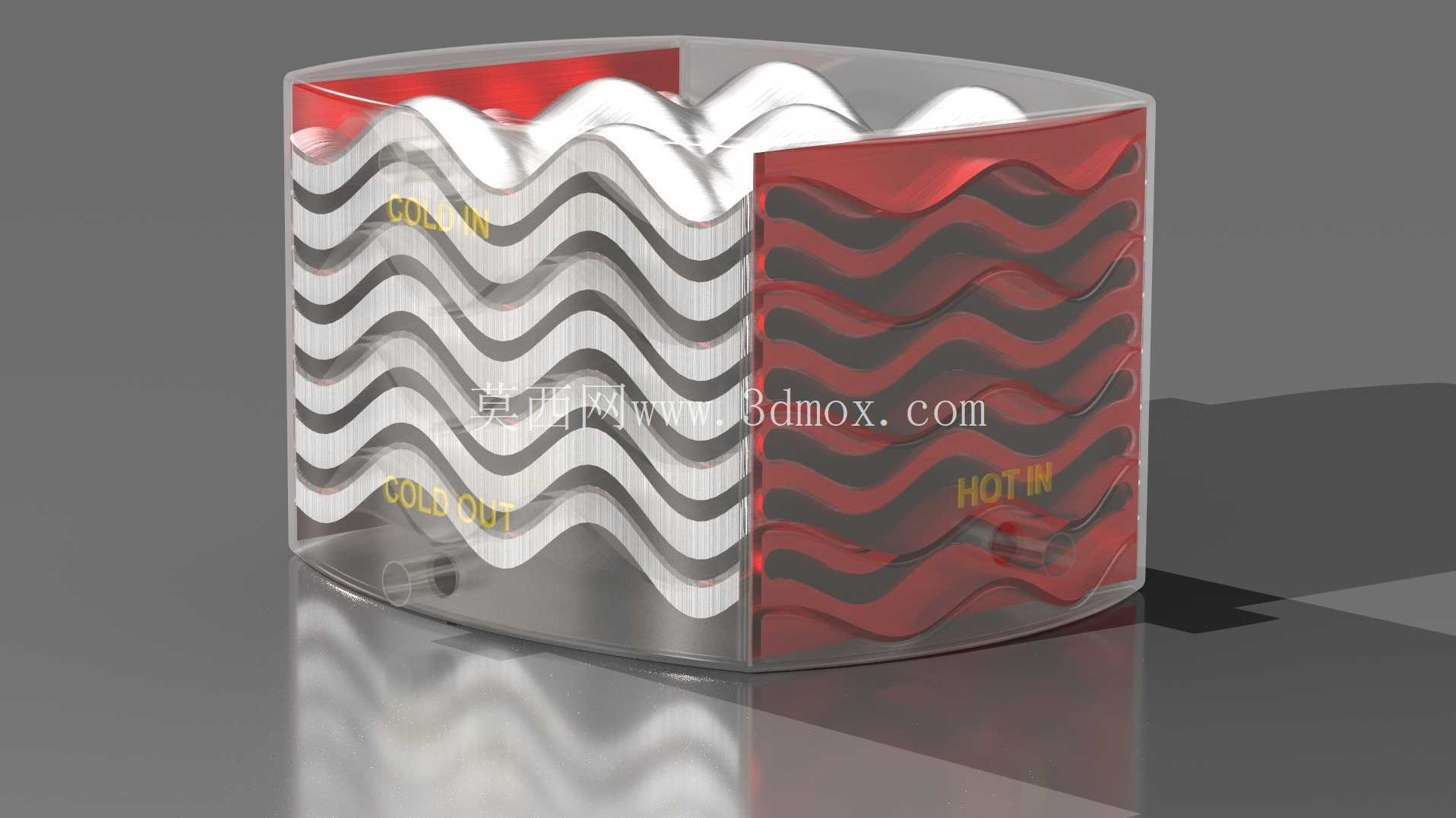

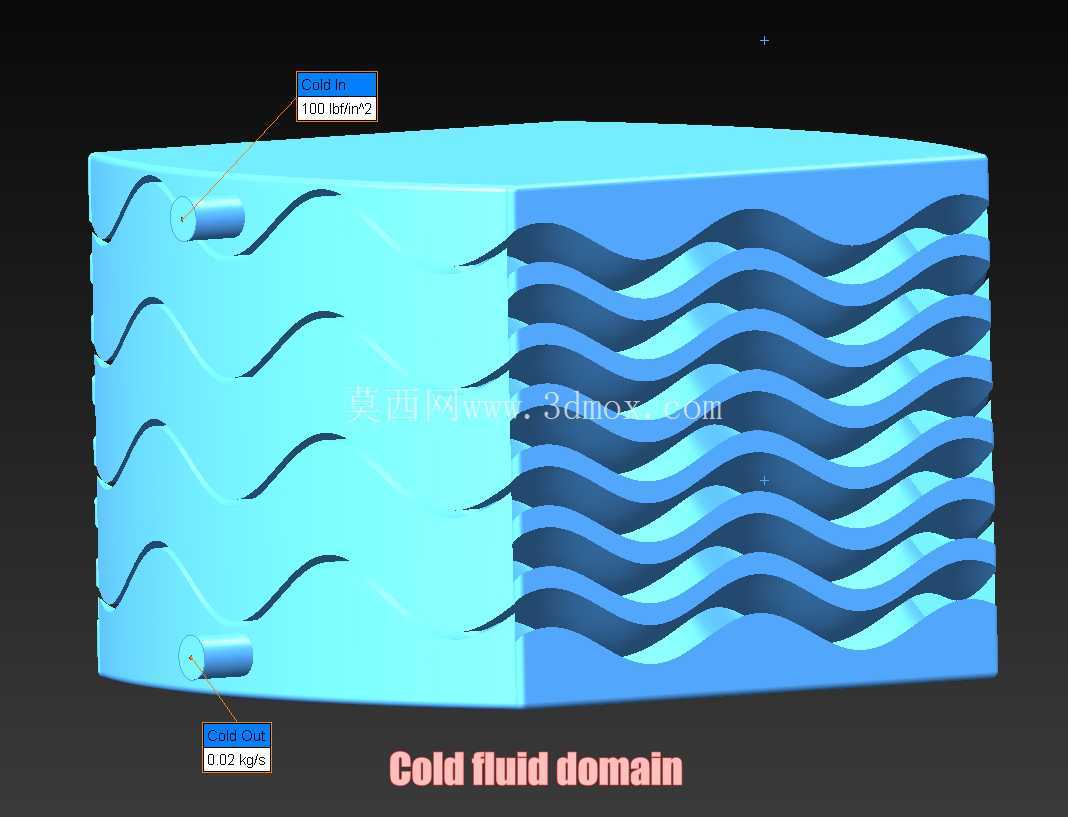

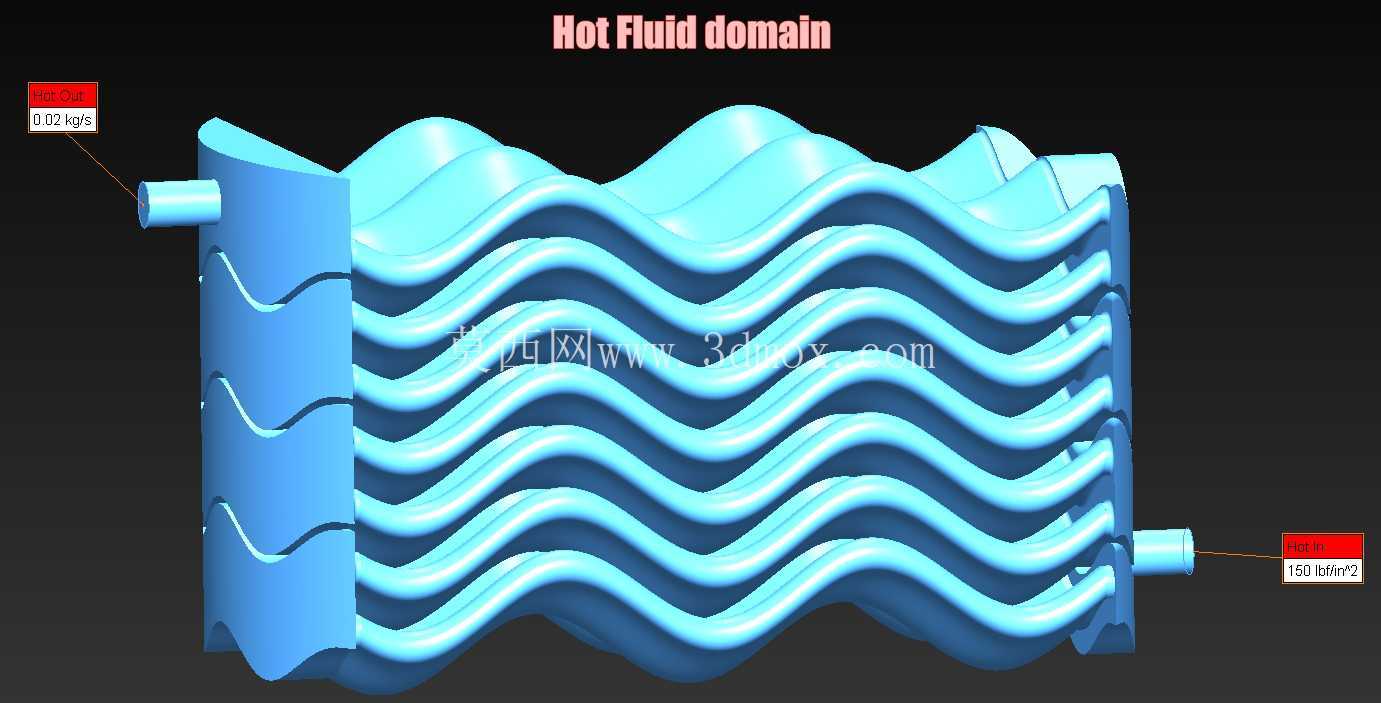

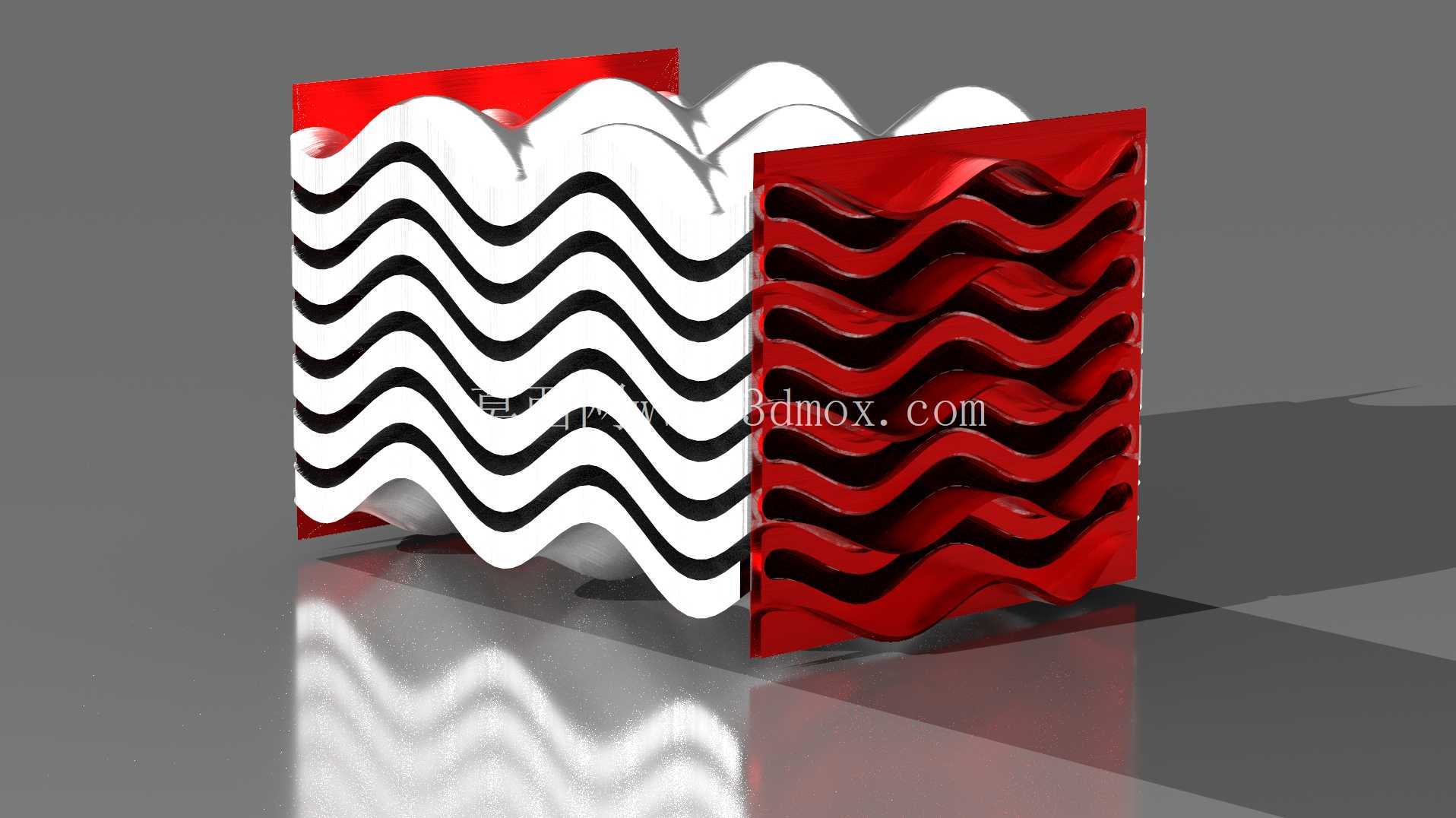

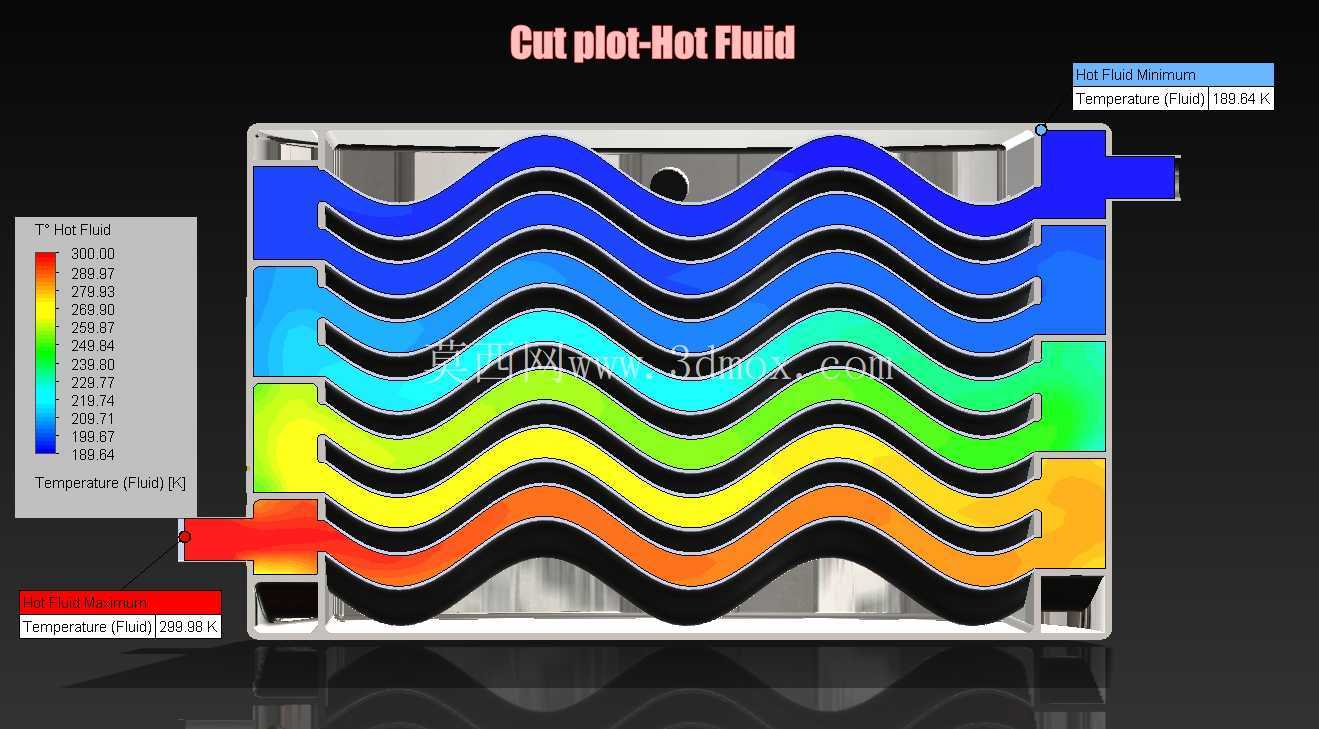

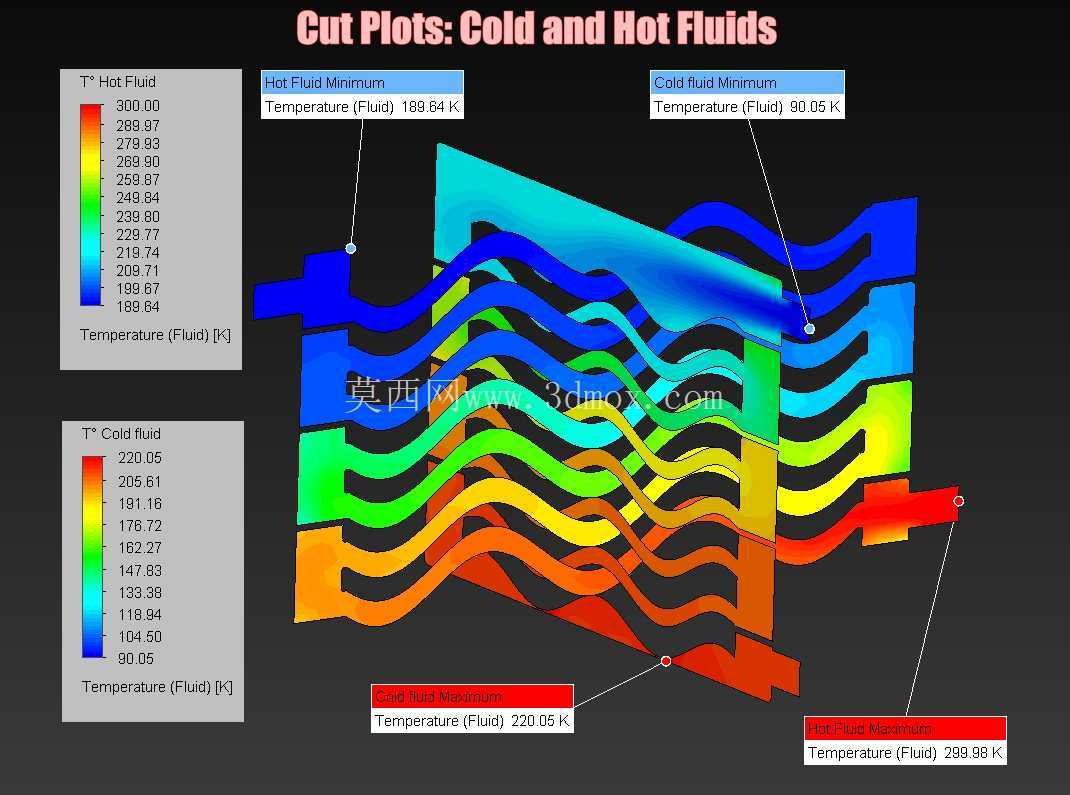

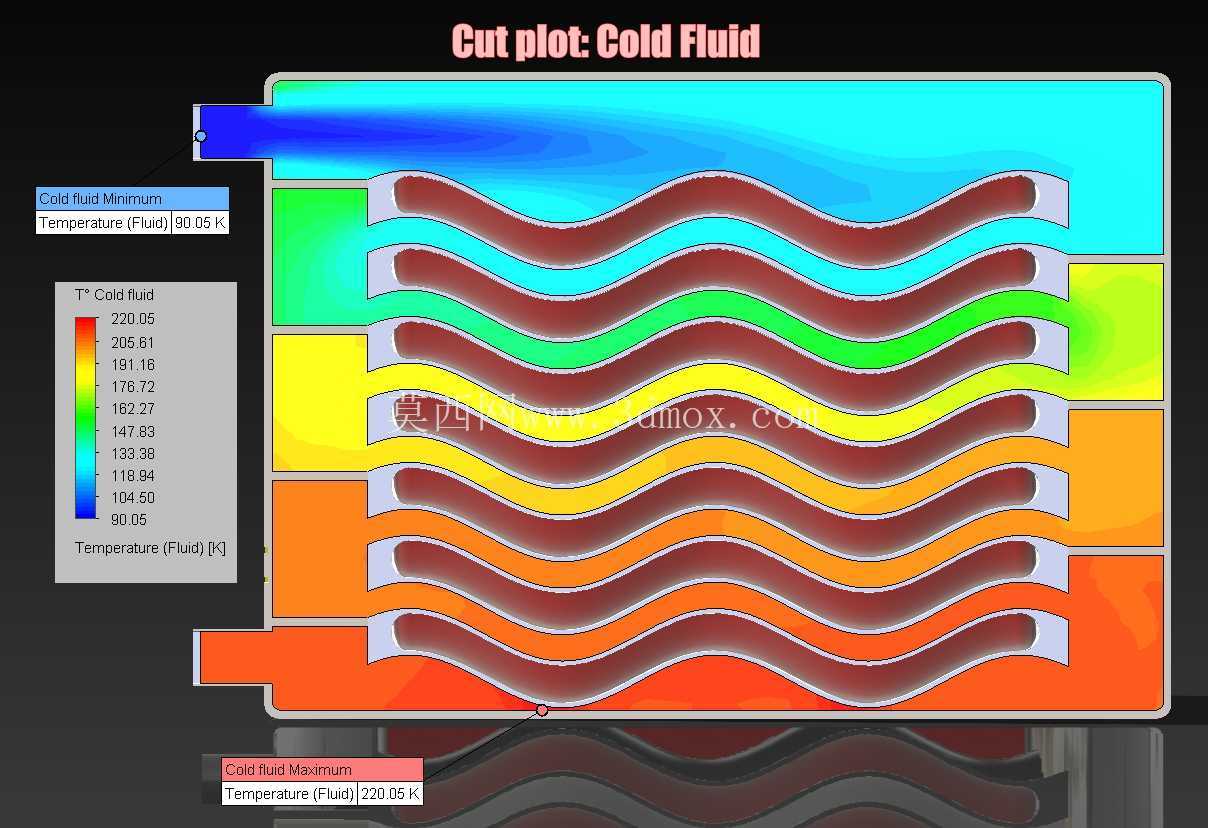

　　从功能实现逻辑来看，装置内部基于平行正弦板结构搭建流道，板片之间预留均匀的冷流体流通间隙，板片内部加工凹槽作为热流体通道，两种流体通过板壁实现大面积间接接触换热，没有额外的密封隔层，既减少了接触热阻，也避免了低温下密封件老化失效导致的流体串漏问题；板片与外壳采用一体化增材成型工艺，没有拼接焊缝，从结构根源上消除了低温工况下焊缝开裂的隐患，外壳表面做镜面抛光处理，可减少环境辐射换热带来的冷量损失，提升低温工况下的换热效率。

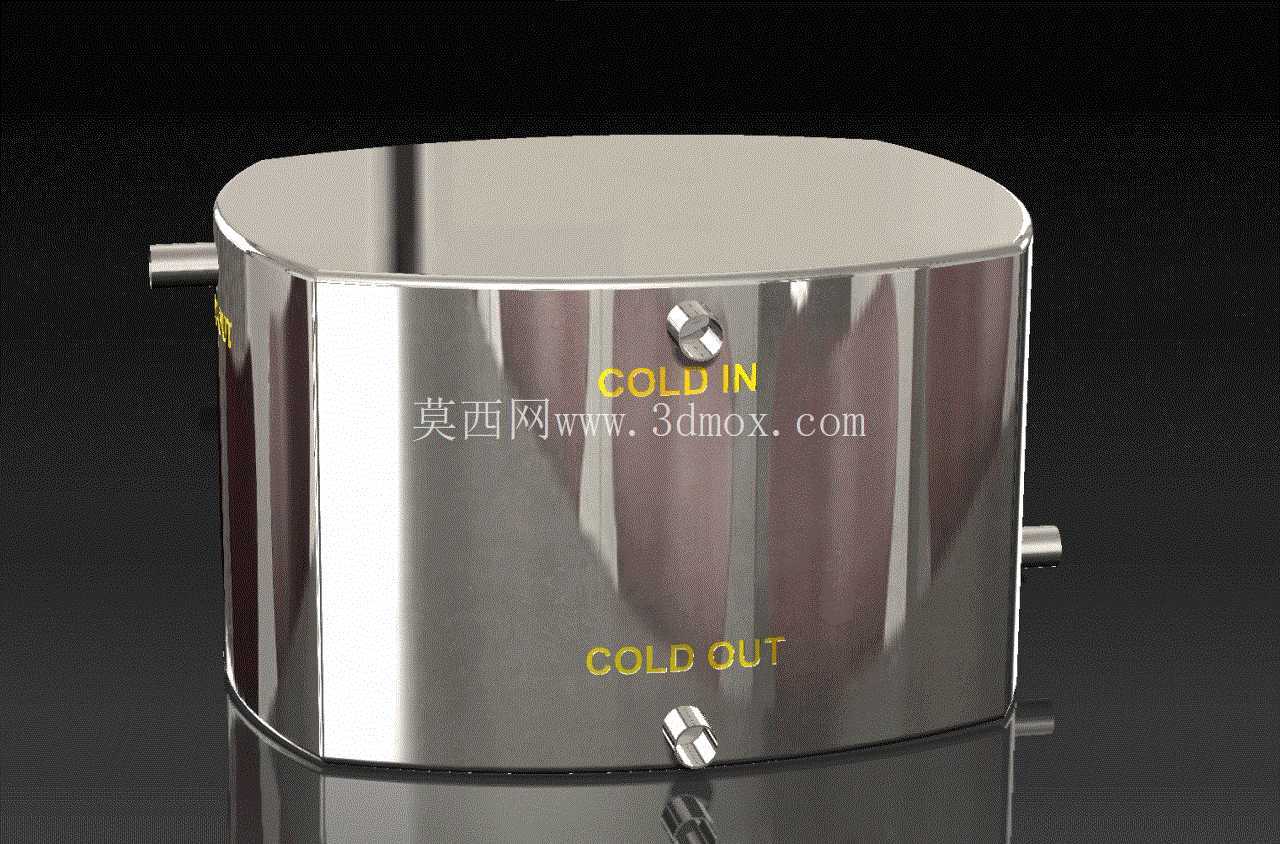

　　在材料选型上，主体采用CuNi30Mn1Fe合金，也就是常说的2.0966铜镍铁合金，这种材料在深冷区间仍能保持足够的韧性，不会出现普通碳钢低温脆断的问题，同时具备优异的导热性能与抗腐蚀能力，可适配多种低温流体介质，包括低温氮气、液化气体预冷段、低温乙二醇溶液等，无需额外做表面防腐处理就能长期稳定运行。从结构设计细节来看，壳体上预留的两个固定堵头位置，分别对应冷流体进出口侧的流道末端，既可以作为加工过程中的工艺孔，清理流道内的加工残留，也可以在后期维护时接入压力检测装置，实时监测流道内部的压力损失，判断是否存在流道堵塞问题；壳体表面直接标注冷流体进出方向，可避免现场装配时出现管路接反的问题，减少安装调试的出错概率。

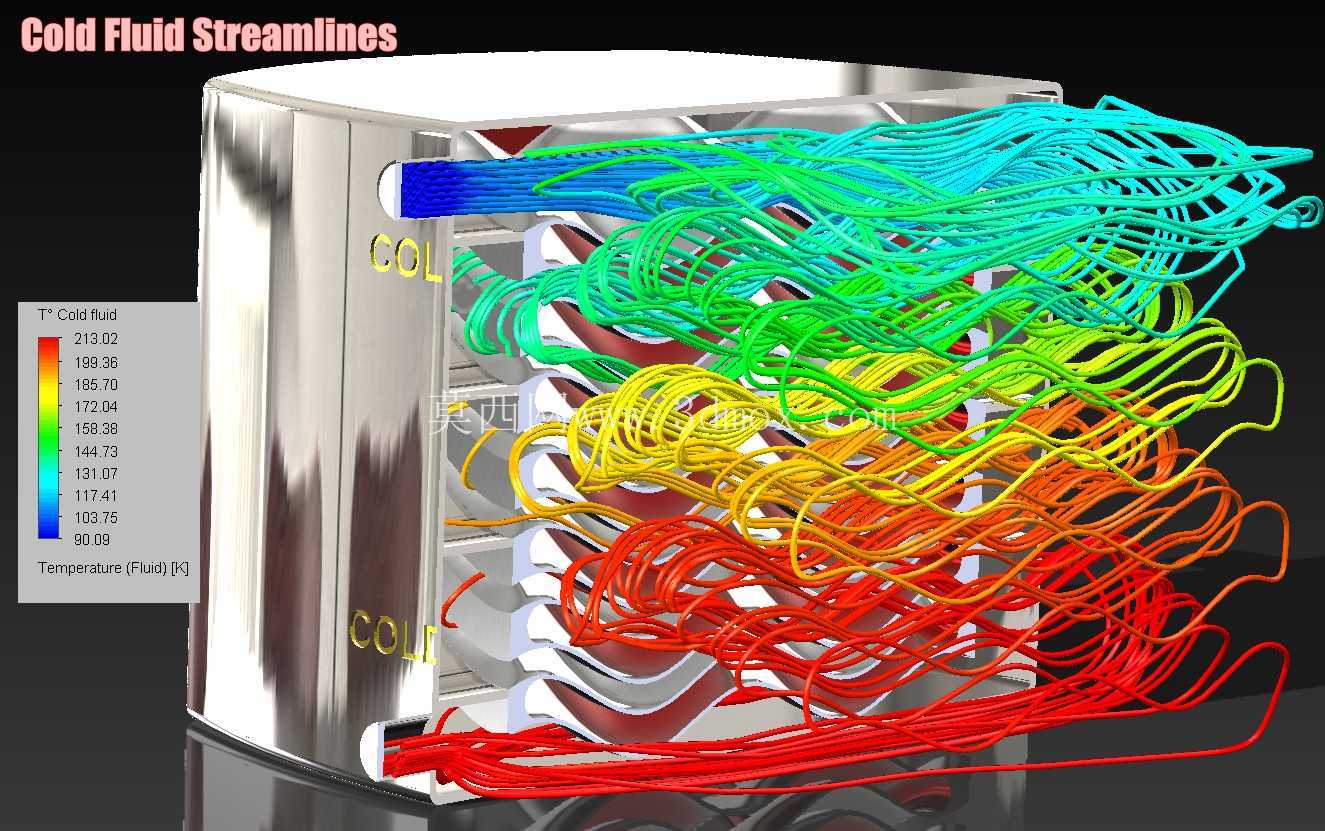

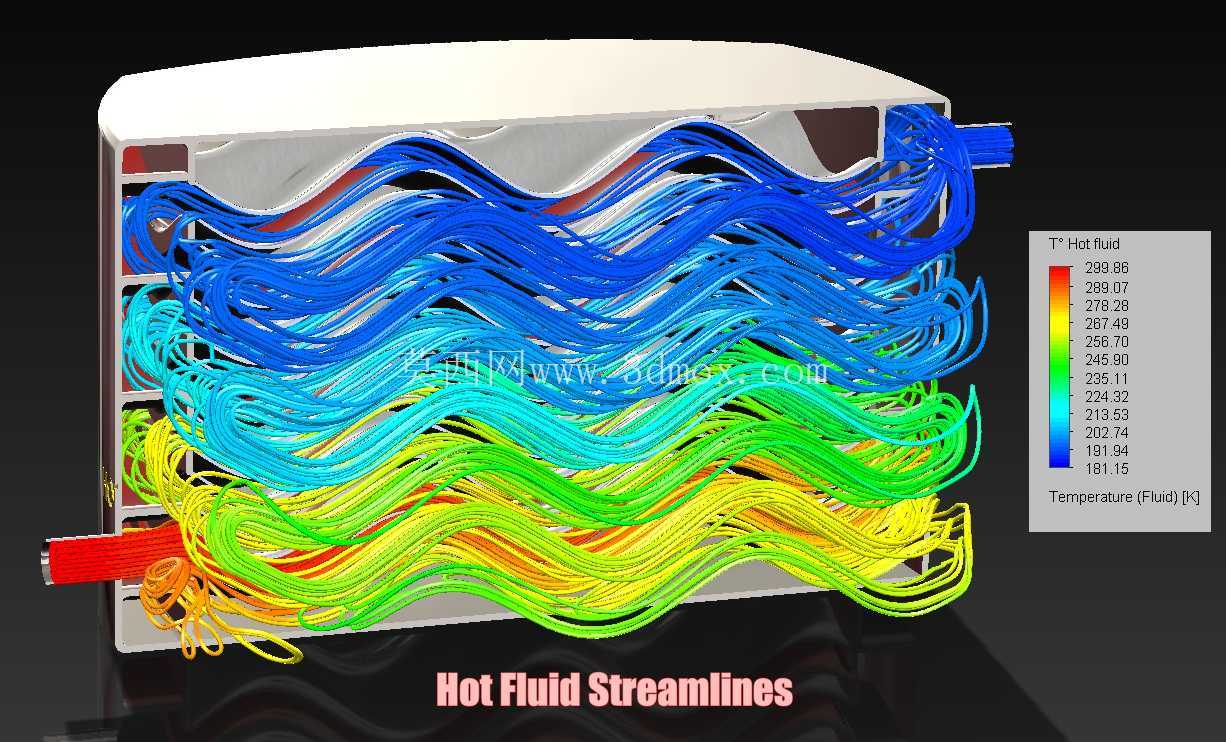

　　相比传统绕管式、管壳式低温换热器，该结构没有独立的管束支撑件，依靠板片自身的结构强度实现壳体与流道的一体化支撑，整体结构重量更轻，结构复杂度更低，没有多余的装配零件，不存在长期运行后零件松动、管束震动磨损的问题。在实际应用中，这类紧凑型低温换热器可直接集成在小型低温实验台、便携式制冷设备、特种电子元件冷却回路中，不需要额外做安装支架，依靠侧壁的安装面即可完成固定，流道的正弦型结构可以让流体在流动过程中形成适度的湍流，避免层流导致的换热效率下降，同时不会产生过大的流阻，适配小功率循环泵的输送能力。从建模细节来看，模型还原了壳体的壁厚过渡、接口的倒角处理、堵头的密封结构，所有尺寸均按照实际加工公差做了还原，可直接用于装配干涉检查、管路布局模拟，也可作为同类紧凑型换热设备结构设计的参考原型，帮助设计人员快速评估不同安装空间下的设备布局方案，优化流道分布与换热面积配比。
