框架式气动注塑成型设备结构设计

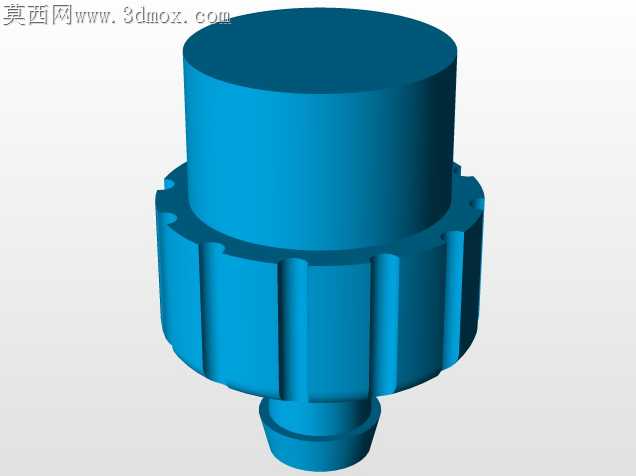

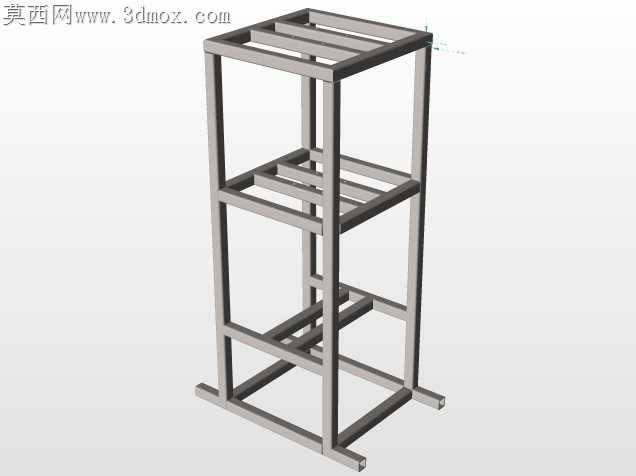

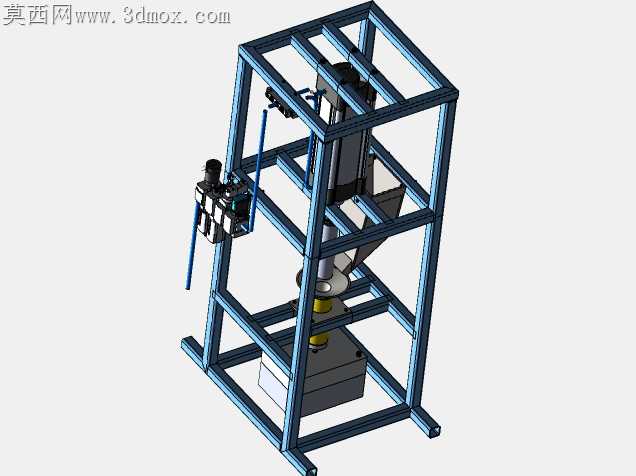

小型立式注塑设备落地车间试产时，最常暴露的问题是框架焊接变形导致的动模运行卡滞，以及气动回路排布杂乱引发的气管磨损漏气，这套气动注塑结构在加工适配层面做了针对性的细节调整。方管框架的拼接节点没有采用常规的整面满焊，而是在每根型材的对接处预留了1.5mm的焊接收缩余量，承重立柱与上下横梁的连接位置额外加了三角加强筋，筋板与型材的贴合面做了铣平处理，避免焊接后框架整体扭曲，导致后续安装导柱时出现同轴度偏差。

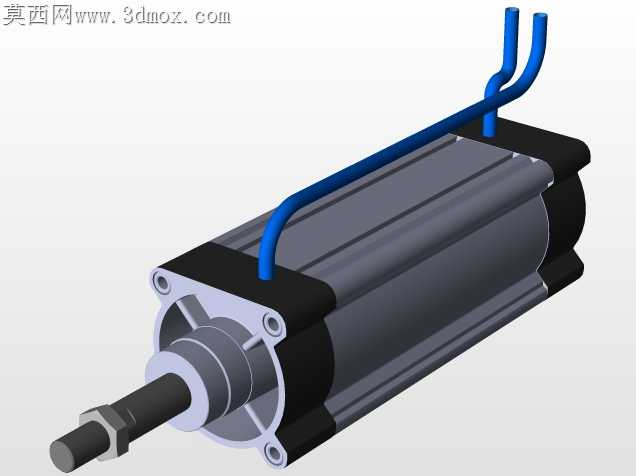

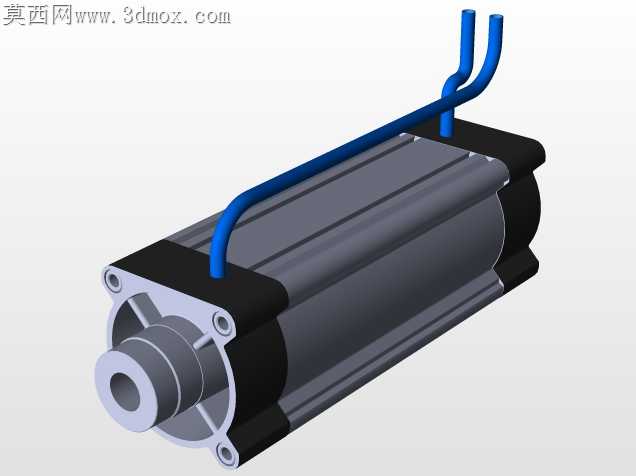

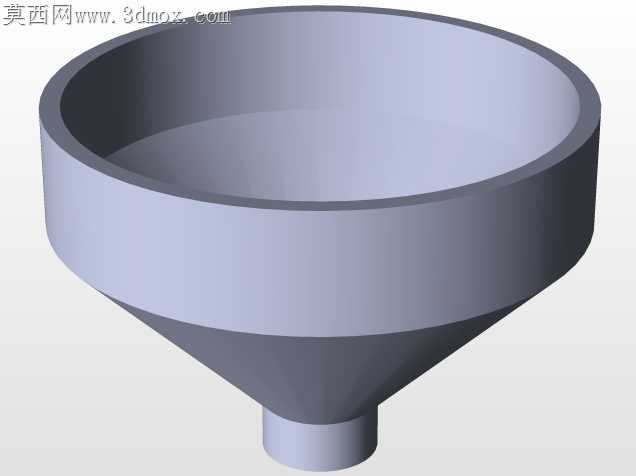

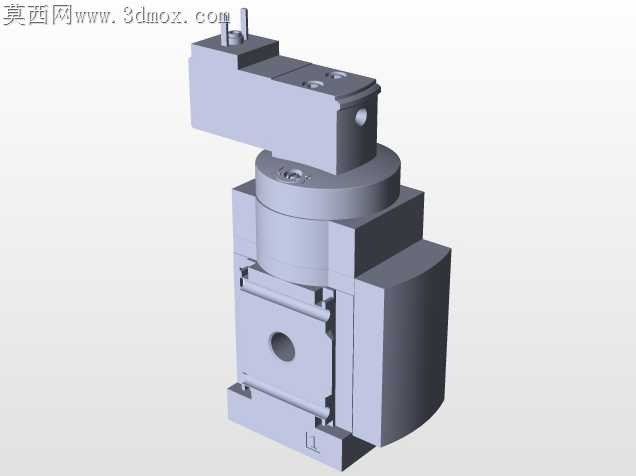

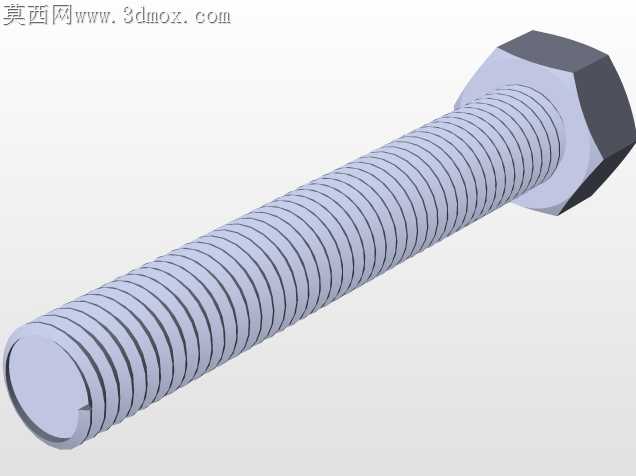

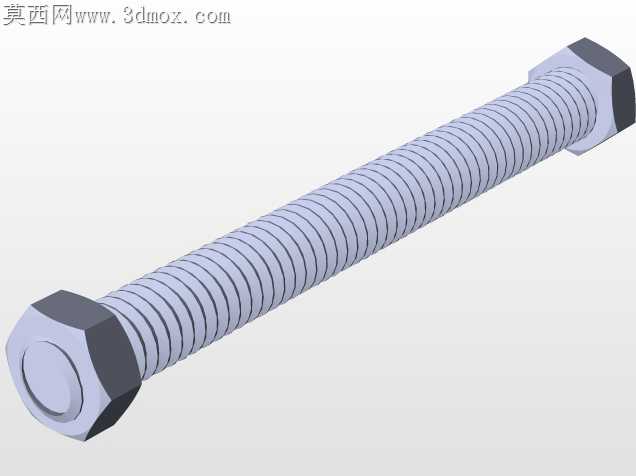

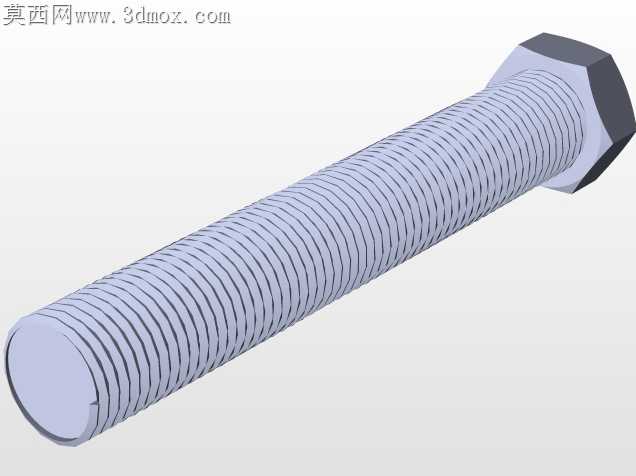

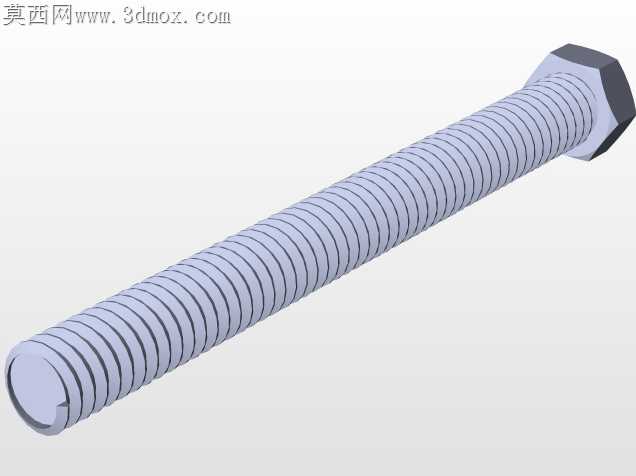

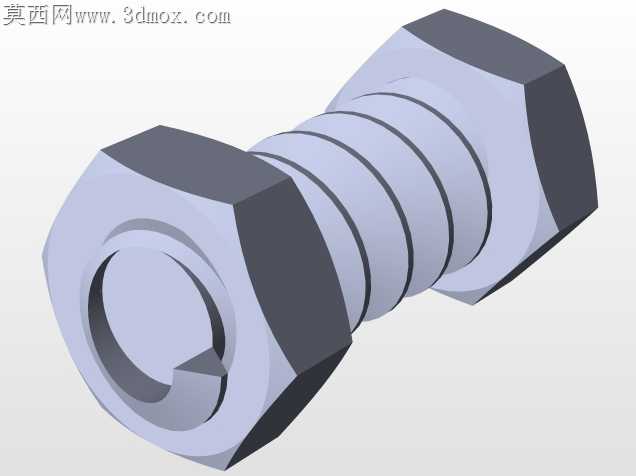

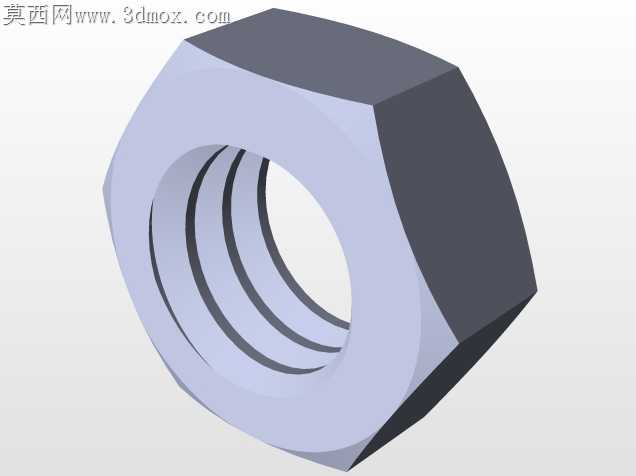

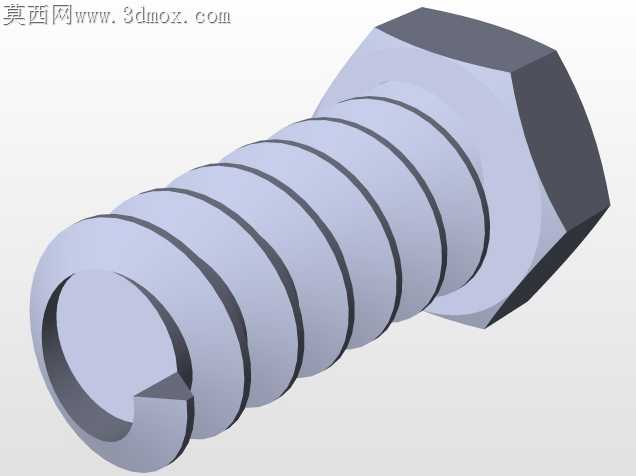

气动执行元件的安装座没有直接焊在框架立柱上，而是采用了可微调的腰型孔固定结构，安装时能根据料筒的实际对中情况调整气缸的推进轴线，避免活塞杆长期受径向力出现密封件过早磨损。料斗下方的进料通道与料筒的衔接处做了锥面过渡，没有留直角台阶，熔融塑料流动时不会产生滞料死角，换色清理时不用完全拆解进料段就能把残留料排净。

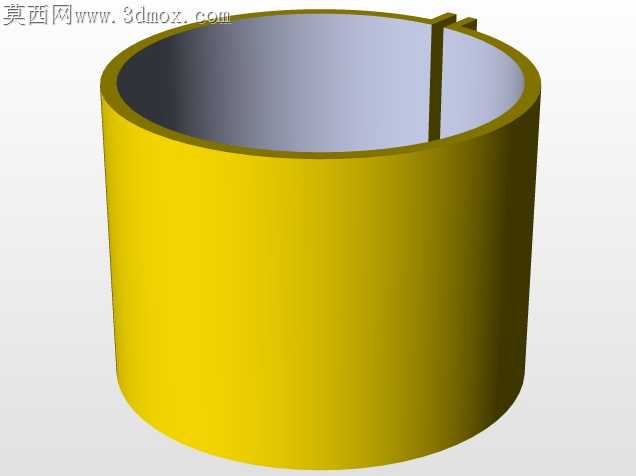

动模固定板的导向结构没有选用精密直线导轨，而是采用了两根调质光杆做导柱，导柱表面做了硬铬镀层，配合自润滑铜套使用，日常维护只需要定期涂抹少量润滑脂就能保持顺畅运行，比精密导轨更适配小型加工车间多尘的工况，也能降低配件更换成本。合模位置的缓冲垫采用了耐温聚氨酯材质，安装位置避开了料筒的热辐射区域，长期高温环境下不会出现硬化开裂，合模时的冲击噪音能控制在75分贝以内，符合小型生产场地的噪音管控要求。

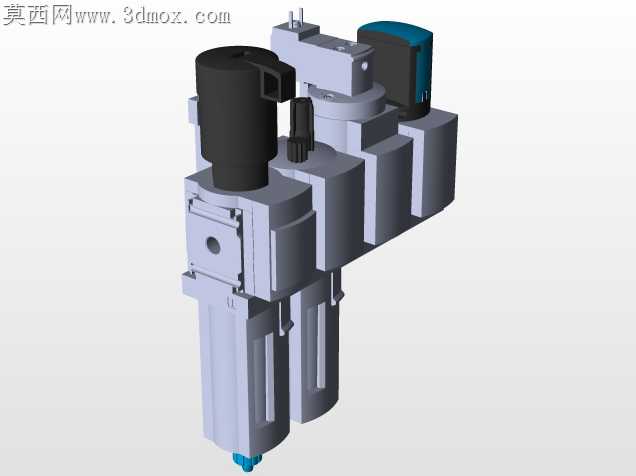

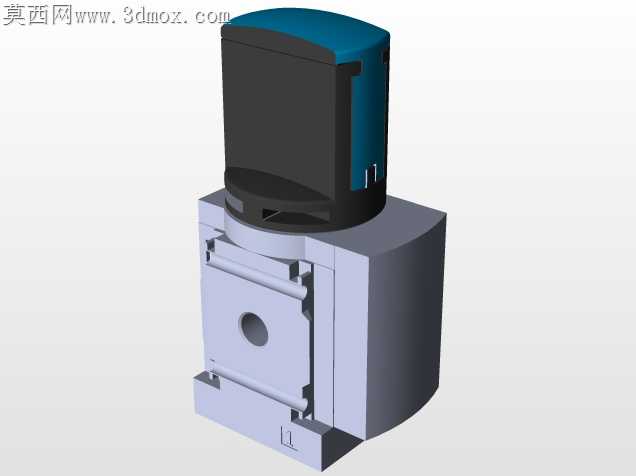

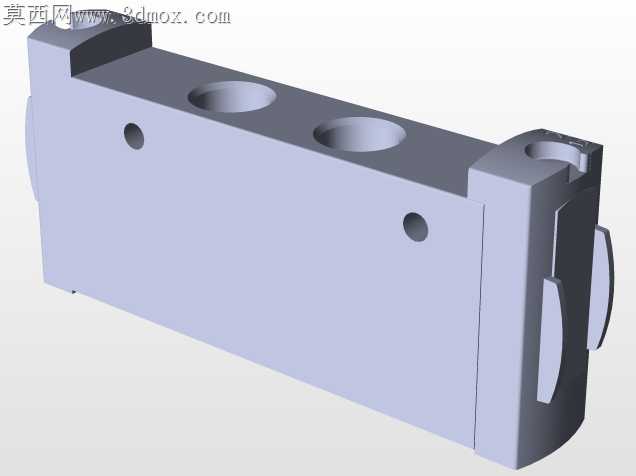

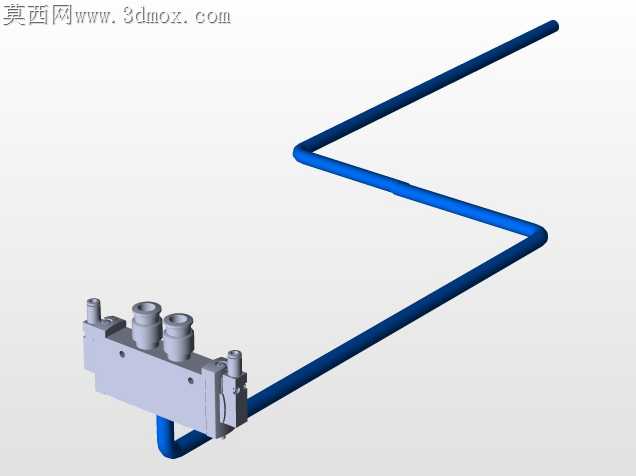

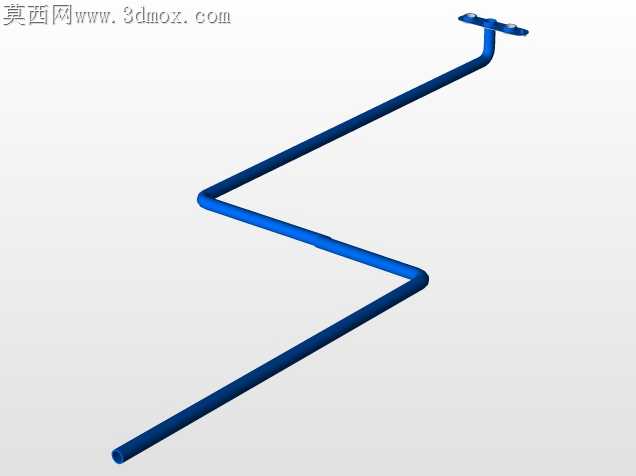

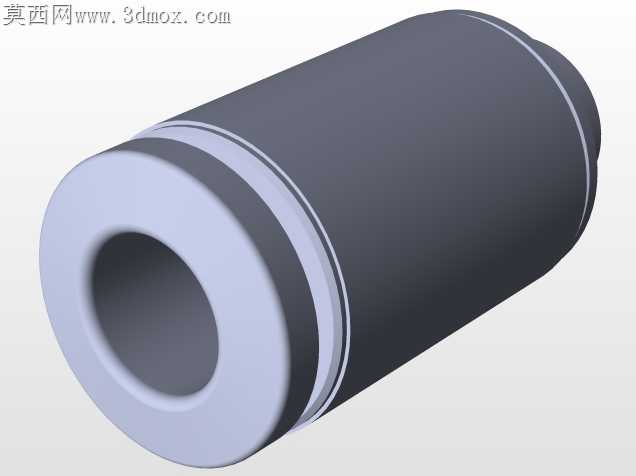

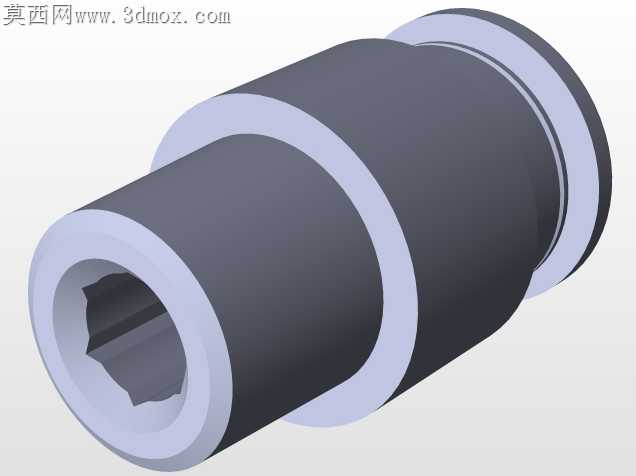

控制气阀组集中安装在框架侧方的独立安装板上，每根气管的走向都沿框架型材的内侧排布，用带橡胶衬套的管卡固定，气管不会外露在设备操作侧，避免上下料时被工件剐蹭破损，气阀组的安装高度刚好适配成年人站立操作的视线范围，调试气压参数时不用弯腰探身。设备底部的四个支撑脚采用了可调节的橡胶减震脚，地面不平整时能单独调整每个支脚的高度，保证框架整体处于水平状态，注塑时不会因为机身倾斜导致塑件壁厚不均。

这套结构没有追求过高的加工精度，所有配合公差都选用了经济加工精度等级，普通的机加工车间就能完成全部零件的加工制作，不用依赖高精度五轴设备，试模时采用手机护套类小型塑件做验证，注射压力、保压时间的参数调整区间足够覆盖常见热塑性塑料的成型需求，气动回路的响应速度比液压驱动更快，单次成型周期能控制在40秒以内，适合小批量定制塑件的生产场景。
