换热器翅片自动冲压生产压力机设备

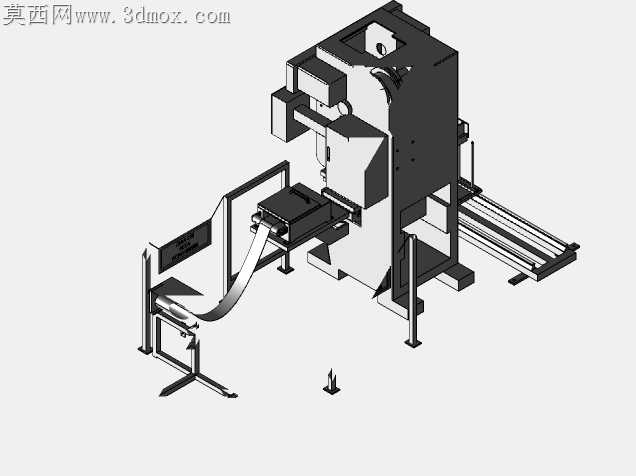

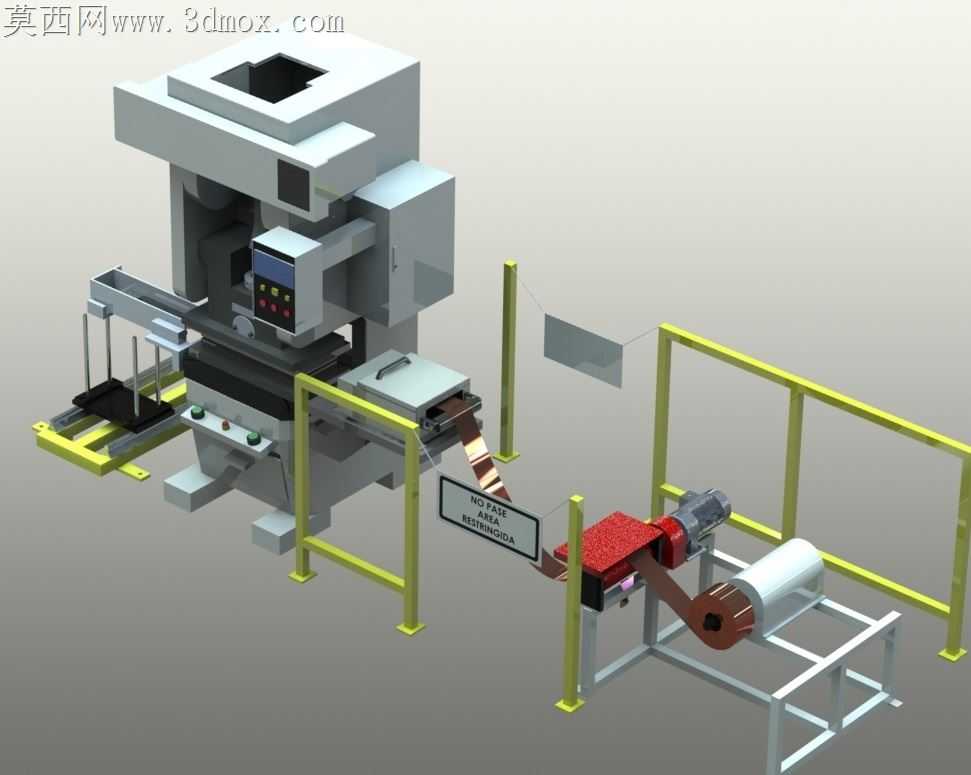

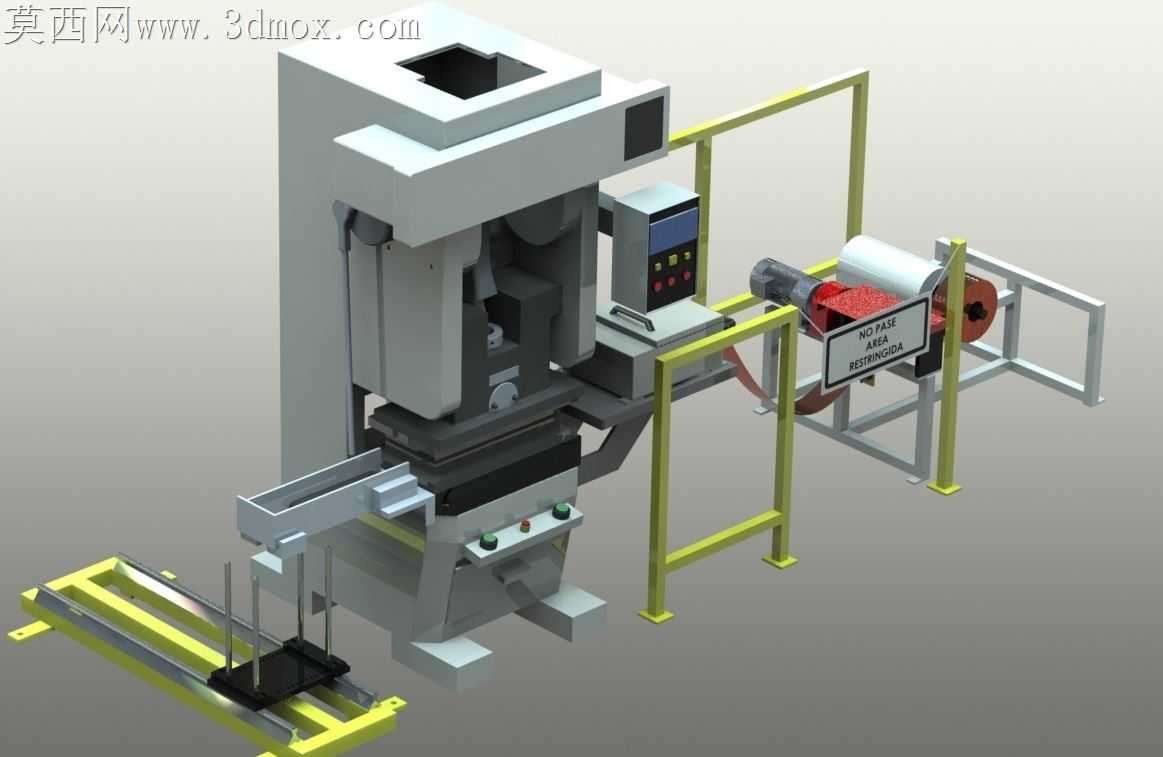

本模型为换热器翅片自动化冲压生产用压力机组，采用三维参数化建模完成整体装配设计，完整还原了从卷材上料、自动送料到连续冲压、成品出料的全工序设备结构。建模过程中对开式可倾压力机的机身结构进行了精细化还原，包含曲轴传动机构、滑块冲压总成、操作控制面板、机身防护结构等细节，机身采用灰铸铁材质渲染，呈现出铸造机身的厚重质感，运动部件做了金属光泽材质区分，清晰展现设备的传动逻辑。设备配套的卷材送料架采用方管焊接框架结构建模，黄色喷塑材质的防护栏与支架还原了工业设备的安全防护设计，送料辊轴、卷材固定轴、导料结构均按照实际送料逻辑做了装配约束，可直观展示带材从料卷展开后平稳送入冲压工位的走料路径。出料端设计了接料滑道与成品集料台，滑道采用光滑金属材质渲染，集料台配备定位挡杆，可实现冲压完成的翅片自动滑落堆叠，无需人工手动接料。设计思路围绕换热器翅片的连续冲压生产需求展开，将传统手动送料的单机压力机改造为自动化连续生产单元，通过送料架与压力机的工位匹配，实现带材的定距送料与连续冲压，大幅提升翅片生产的效率与成品一致性，模型各部件的装配关系清晰，可用于设备方案展示、生产工艺讲解以及自动化产线的布局参考，各结构件的尺寸比例符合工业设备的实际设计规范，材质渲染区分了机身结构件、传动件、防护件、操作件的不同外观特征，能够直观呈现整套设备的运行逻辑与结构组成。
