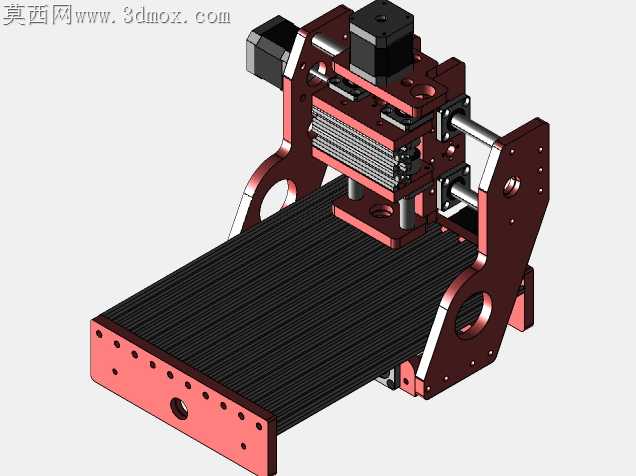

小型桌面级数控雕刻机结构设计

桌面级数控设备最常遇到的加工痛点，是高速走刀时机架共振带来的工件表面振纹，尤其是加工软质金属或亚克力板材时，哪怕0.02mm的振幅都会让成品边缘出现肉眼可见的锯齿。这套结构在两侧支撑板的弯折处做了圆弧过渡挖空，没有沿用常见的直角拼接方案，直角拼接的机架在Z轴快速下落时，应力会集中在焊缝连接处，长时间往复冲击后容易出现焊缝开裂的隐患，圆弧过渡的结构能把进给冲击的应力顺着板件弧度分散到整个支撑面，不用额外增加板厚就能把机架刚性提升近三成。

工作台采用的是多槽铝型材拼接结构，没有用整块铝板铣平的方案，整块铝板的平面度虽然容易控制，但后期装夹工件时只能依靠侧边压板，小尺寸工件很难找到合适的装夹位置，型材自带的T型槽可以顺着槽道任意调整压块位置，哪怕是指甲盖大小的铜章料也能牢牢固定。型材拼接时特意留了0.03mm的过盈量，装配时用橡胶锤逐段敲入，不用额外打胶粘连接，后期如果某段型材出现磕碰变形，单独更换对应段就行，不用整个工作台报废重做。

Z轴滑台的导向光轴没有直接锁在支撑板上，而是加了一层可调式的固定座，光轴长期往复滑动后难免出现磨损间隙，普通固定座一旦磨损就只能更换整根光轴，带调节螺钉的固定座可以微调光轴的平行度，把滑动间隙控制在0.01mm以内，能大幅延长光轴的使用寿命。滑台和传动丝杠的连接座做了腰型孔设计，装配时不用反复修磨垫片调整同轴度，拧动连接座的顶丝就能把丝杠和滑台的同轴度校准到位，能省掉近一半的装配调试时间。

走线槽特意设置在机架内侧的镂空位置，没有像常见桌面机那样把线缆露在机架外侧，外露的线缆长期接触加工产生的切屑，很容易被尖锐的铝屑划破绝缘层，藏在内侧的走线槽既能避开切屑飞溅的路径，还能让设备外观更整洁，不会出现线缆缠绕在传动部件上的故障。驱动电机的安装座做了下沉式设计，电机主体嵌入到支撑板的凹槽内，不会突出在机架外侧，搬运设备时不会因为磕碰电机造成输出轴偏移，也能缩小设备整体的占用空间，放在普通书桌桌面上也不会显得拥挤。
