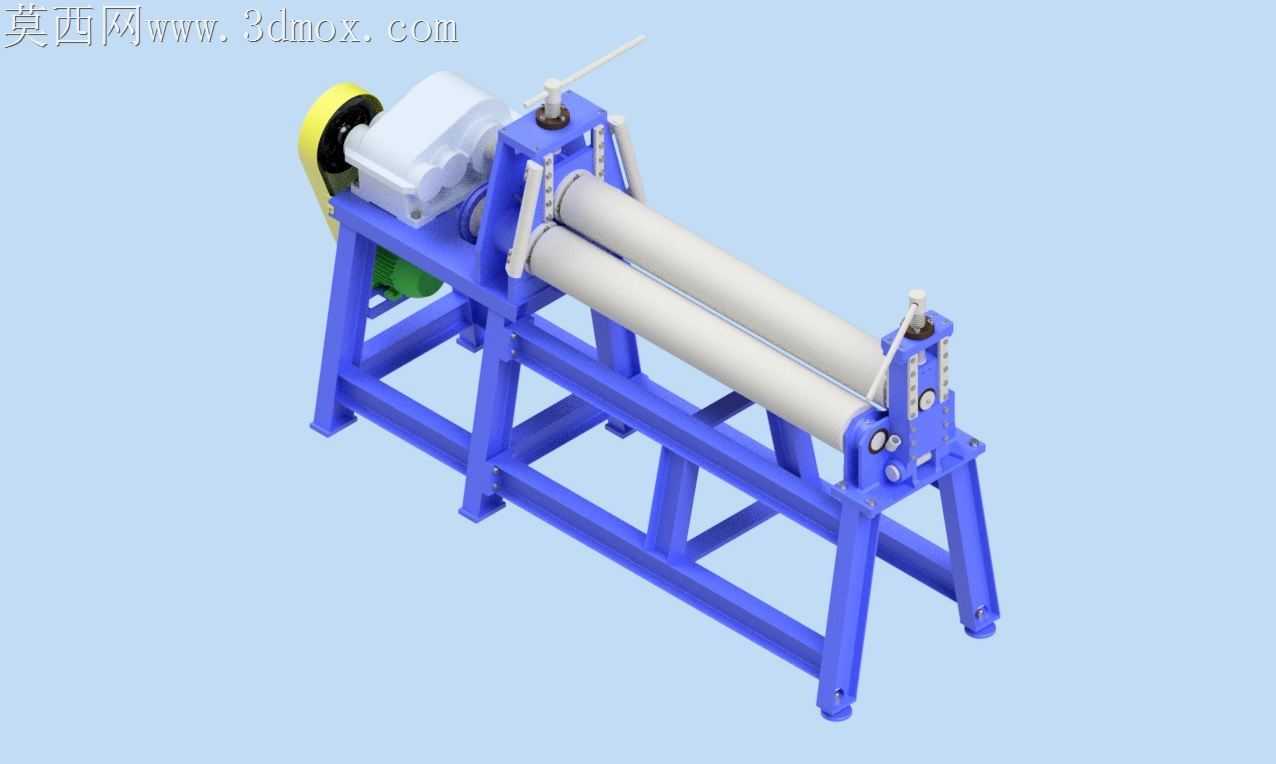

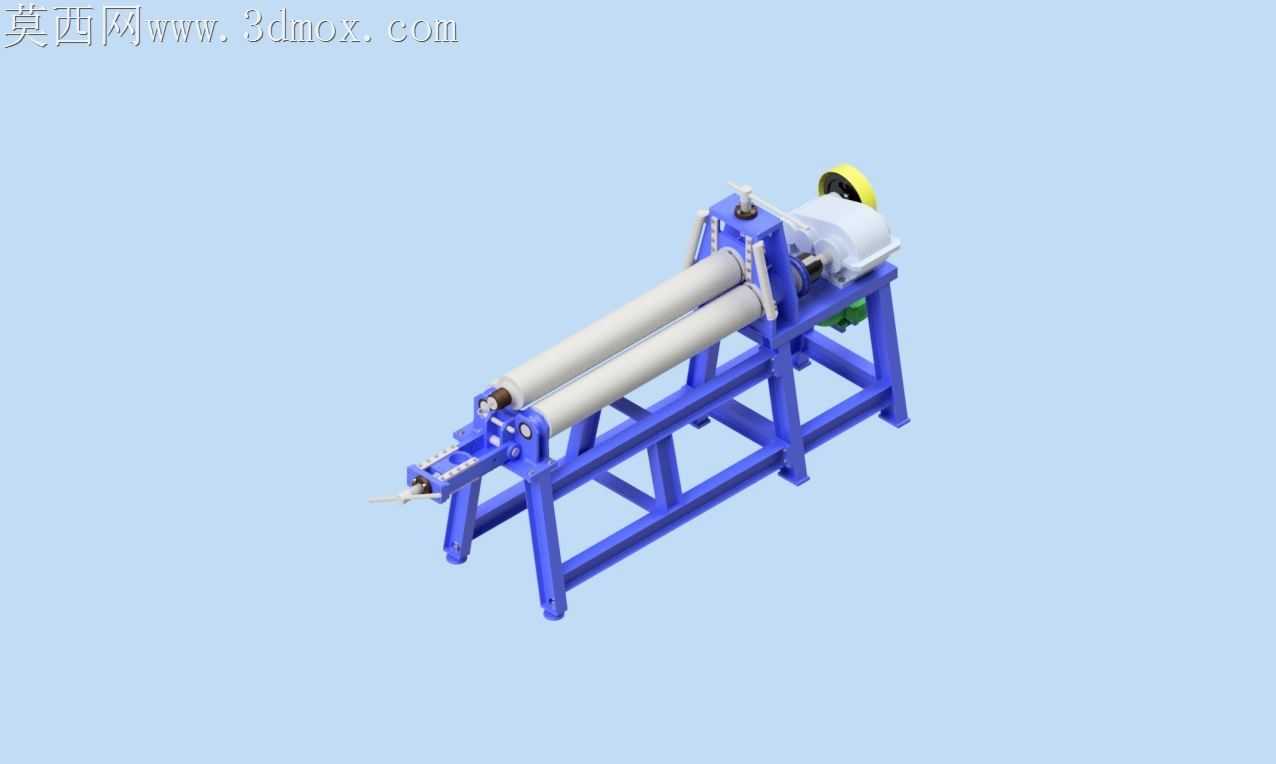

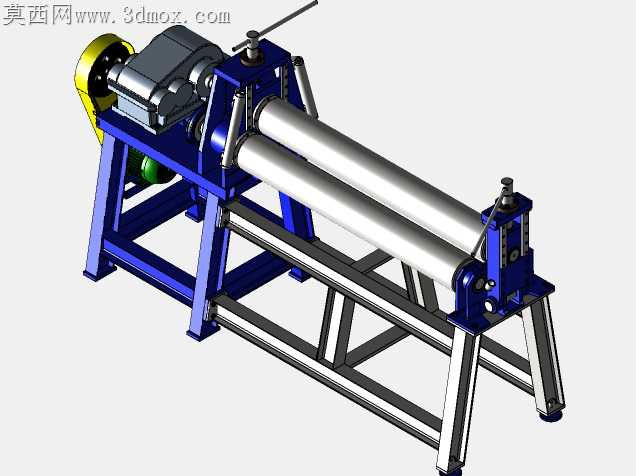

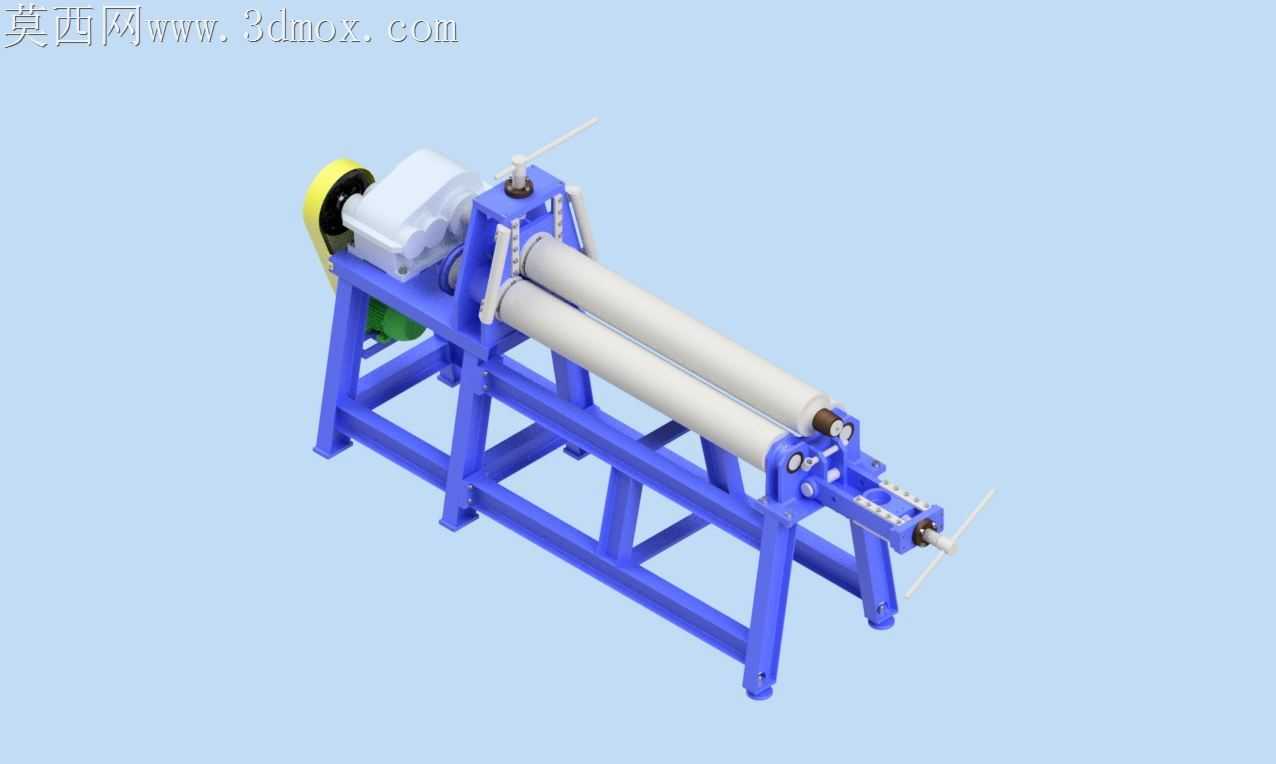

国产小型三辊钢板卷制轧钢设备结构

车间里手动卷板常出现辊轴两端进给不同步、板料跑偏起皱的问题，这款小型轧钢设备的结构设计刚好对准这类加工痛点做了针对性调整。侧端调节端的丝杆进给座没有采用常见的分体式滑块结构，而是把压下螺母直接嵌在机架一体式镗孔内，避免长期受径向力后滑块配合面磨损出现的间隙窜动，卷制2mm以内冷轧钢板时，辊轴两端的压下量偏差能控制在0.1mm以内，不用反复停机校准两端进给量。三根工作辊的排布没有照搬大型卷板机的对称布局，上辊的出料端做了小幅偏移，配合端部的卸料翘头结构，卷制完成的小直径筒件不用拆卸上辊就能直接从端侧取出，省去了频繁拆装轴承端盖的步骤，适配小型钣金加工坊快换加工的节奏。机架采用方管焊接框架，没有额外加厚重型加强筋，是因为辊轴的受力点刚好落在方管的垂直支撑棱线上，日常卷板时的径向力会顺着方管管壁直接传导到地面支脚，不会出现框架扭转变形的问题，焊接后只需要对辊轴安装孔做一次同轴度镗削就能满足装配要求，不用做复杂的时效去应力处理，降低小批量加工的制造成本。传动端的减速电机直接通过联轴器连接下辊主动轴，没有额外加装外置齿轮传动组，电机座和机架采用腰型孔连接，后期皮带或者联轴器磨损后，直接松开螺栓就能调整张紧度，不用拆解整个传动舱。出料端的导向板做了15度的上翘弧度，板料卷制到尾端时不会直接戳到地面，顺着导向板就能平稳送出，避免薄钢板尾端因为重力下垂出现的折边缺陷。手轮调节端的刻度盘直接压装在丝杆端部，没有做外置的刻度标识牌，加工时刻度直接跟着丝杆进给转动，操作人员站在设备侧方就能直接读取压下量，不用俯身凑近机架看标识，减少加工时的操作盲区。辊轴表面没有做镀铬硬化处理，而是采用冷拔圆辊直接精磨后使用，日常卷制普通碳钢板时，辊面的细微粗糙度刚好能增加和板料的摩擦力，不会出现板料打滑空转的问题，就算长期使用出现辊面划痕，直接拆下辊轴上外圆磨床复磨一次就能继续使用，维护成本远低于镀铬辊。
