线材成型专用三维折弯设备结构设计

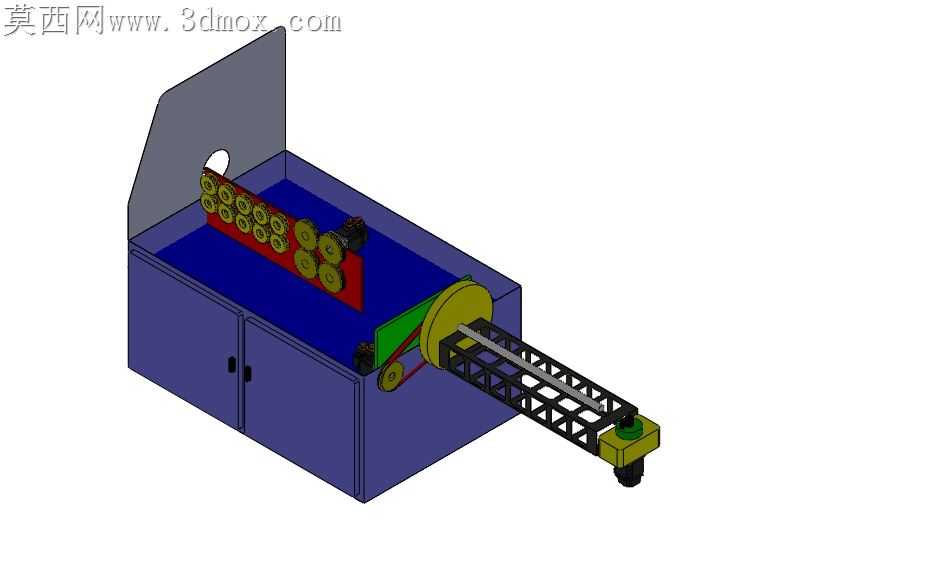

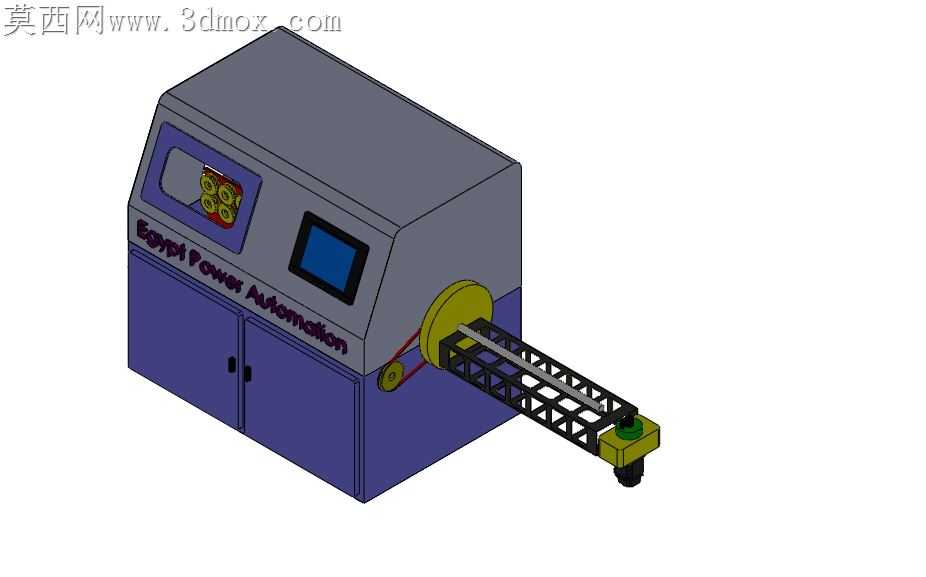

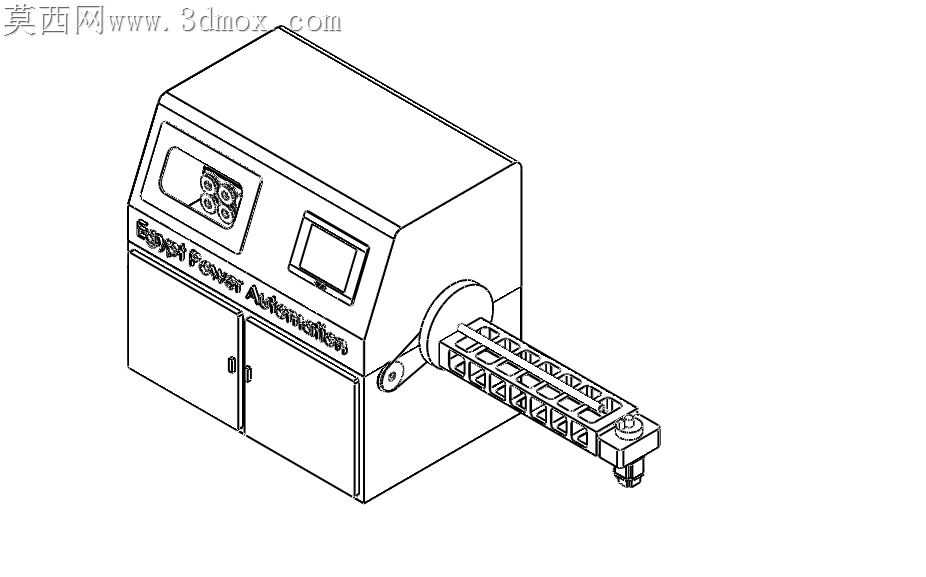

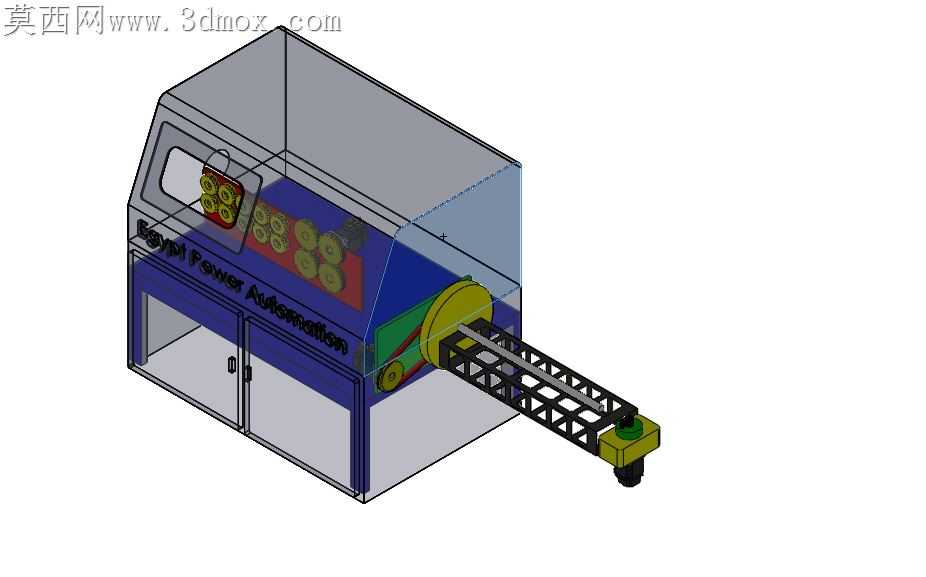

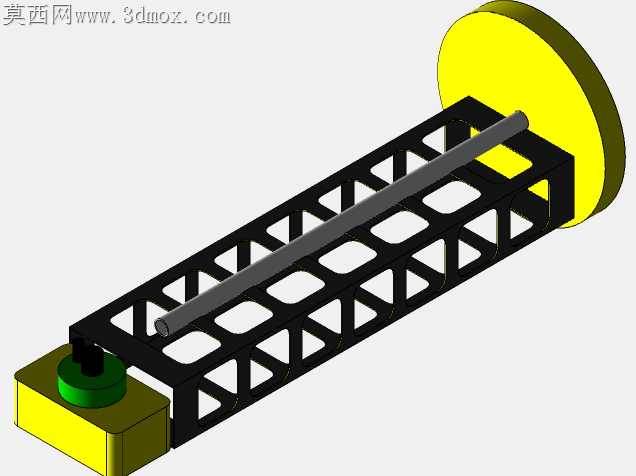

车间里老式线材折弯设备常出现送料偏移、机头卡顿的问题，根源在于送料架与折弯机头的同轴度公差预留不合理，这款折弯设备的结构设计刚好针对这类加工痛点做了针对性调整。伸出的桁架式送料导轨没有采用整块钢板焊接的厚重结构，改用镂空桁架构型，既减轻了悬臂端的自重挠度，又能让线材输送过程中产生的金属碎屑直接从镂空间隙掉落，不会堆积在导轨面卡滞送料滚轮，日常清理维护时不用拆解导轨护板，压缩了停机维护的时间成本。机头位置的黄色防护端盖做了圆弧过渡处理，没有尖锐的直角棱边，工人上下料时不会被剐蹭，端盖与机身的连接采用快拆卡扣结构，更换折弯模具时不用拧动多颗固定螺栓，单人就能在两分钟内完成模具换装，适配小批量多规格的线材折弯订单需求。机身下部的双开门柜体没有做全密封设计，柜门与柜体框架之间预留了两毫米的通风间隙，柜内安装的伺服驱动器、供电模块工作时产生的热量能通过自然对流散出，不用额外加装散热风扇，既降低了设备运行的噪音，也避免了风扇吸入车间金属粉尘导致元器件短路的隐患。操作面板区域的显示屏做了内凹嵌入式安装，屏幕表面比周边的机身护板低三毫米，车间转运工件时哪怕有硬物剐蹭到面板区域，也只会碰到周边的金属护板，不会直接刮花显示屏表面。面板旁的线材校直轮组做了独立的模块化安装座，校直轮磨损后可以单独拆卸更换单个滚轮，不用更换整个校直模块，压低了设备长期使用的易损件成本。伸出的送料导轨末端设置了定位挡块，线材输送到预设长度时挡块会自动弹出触发到位信号，不会因为送料惯性导致线材长度超差，折弯出来的工件尺寸一致性比老式设备提升不少，哪怕是直径六毫米的硬质钢丝，连续折弯上百件也不会出现尺寸漂移的问题。机身侧面的标识区域做了下沉式凹槽，设备铭牌、警示标识都粘贴在凹槽内，不会因为长期擦拭机身表面导致标识磨损脱落，新员工操作时能清晰看到安全警示内容，降低误操作的概率。
