单稳态顺控式弹射机构结构设计

在航空航天机载抛放、工业应急脱离、小型载荷快速投放这类场景里，弹射机构的动作可靠性一直是结构设计的核心难点——传统弹射结构多采用双稳态锁止或者纯弹簧触发方案，要么需要额外的复位动力回路，要么触发后存在机构卡滞、行程末端冲击过大的问题，很容易在高频次使用或者极端工况下出现动作失效。这套基于单稳态顺应机制的弹射结构，从触发逻辑到机械布局都做了针对性的优化，核心是利用单稳态构件的自复位特性，不需要额外配置复位驱动元件，就能完成触发-弹射-自动复位的完整动作循环，大幅降低了整套机构的零件数量与故障点。

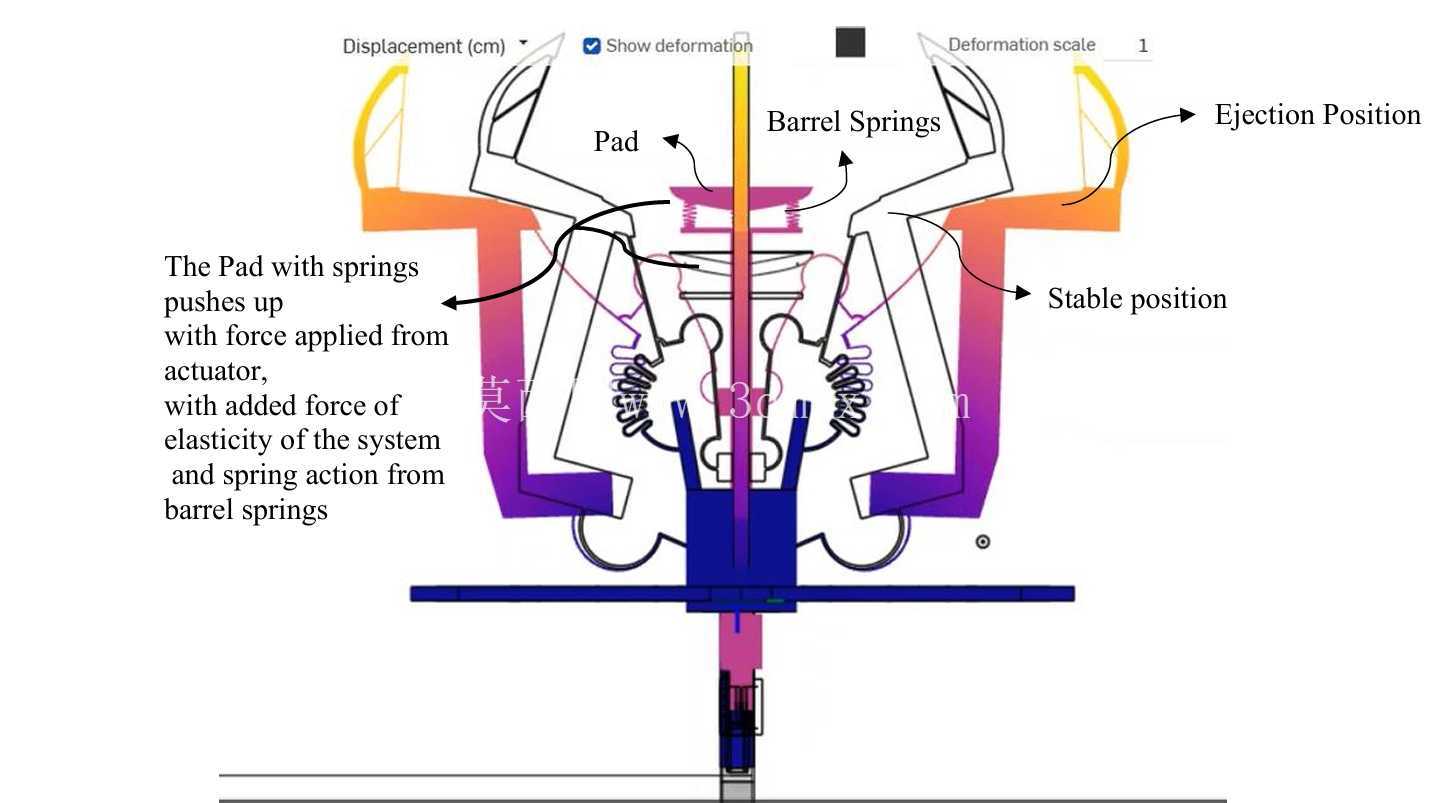

从实际使用场景来看，这类弹射机构可以适配机载小型载荷抛放、工业设备应急脱离、生产线快速分拣顶出等多种工况，不需要根据场景大幅改动主体结构，只需要调整弹射端的连接接口与储能元件的预紧力，就能匹配不同载荷重量、不同弹射行程的需求。整套结构的触发逻辑采用顺应式设计，触发端不需要承受刚性冲击，当触发力达到设计阈值时，单稳态锁止构件会顺着受力方向产生可控形变，瞬间释放储能元件的弹性势能，整个触发过程的力传递路径没有刚性碰撞，能有效减少机构内部的冲击磨损，延长整套结构的使用寿命。

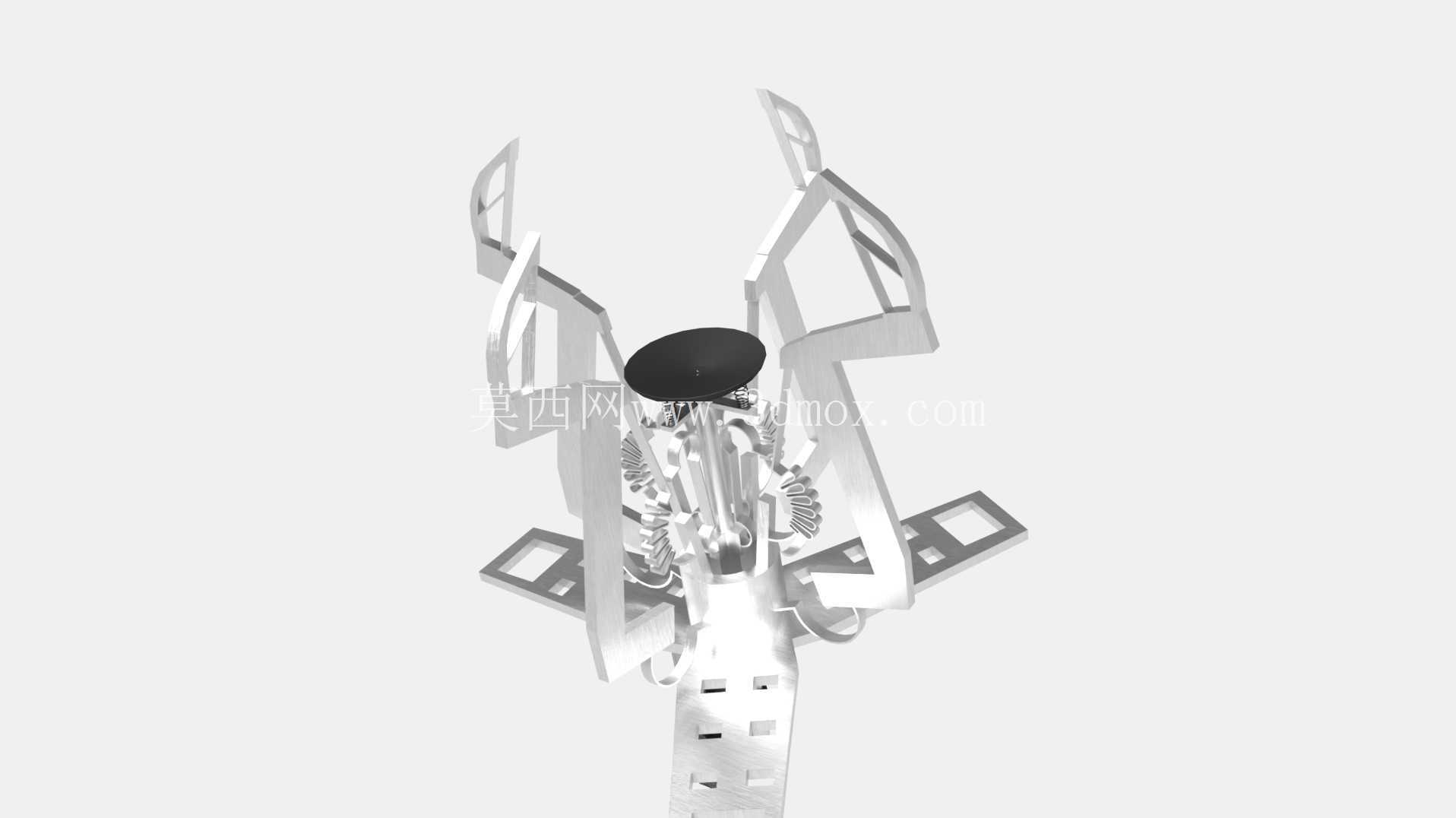

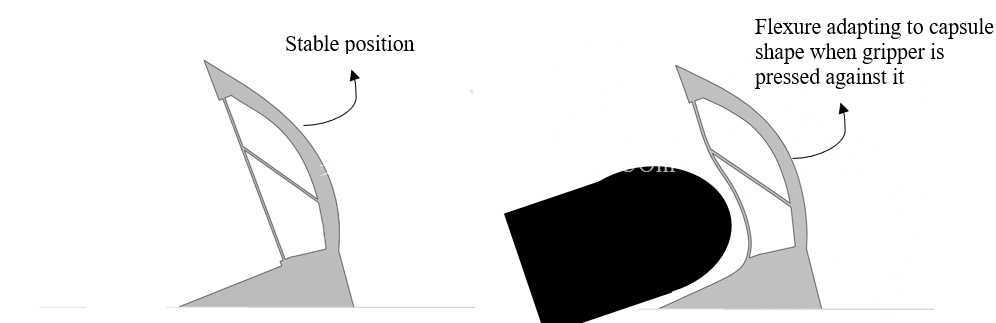

设计过程中首先确定的是单稳态锁止构件的形变量与触发力的匹配关系，通过反复调整锁止钩的曲面轮廓与铰接点位置，让触发力的波动范围控制在设计值的±5%以内，避免出现误触发或者触发力过大无法动作的问题。储能元件采用圆柱螺旋压缩弹簧布局，弹簧安装在导向套筒内部，整个弹射行程中弹簧的运动方向都被套筒约束，不会出现侧向弯曲导致的卡滞，弹射行程的末端设置有聚氨酯缓冲垫，能吸收行程末端的剩余动能，避免弹射载荷与机构本体产生硬碰撞。

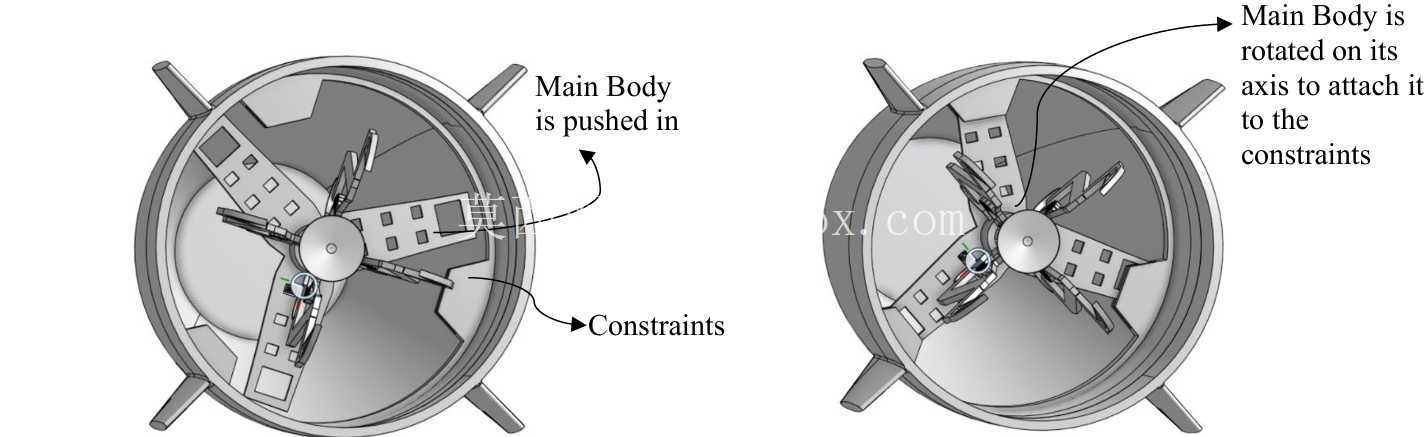

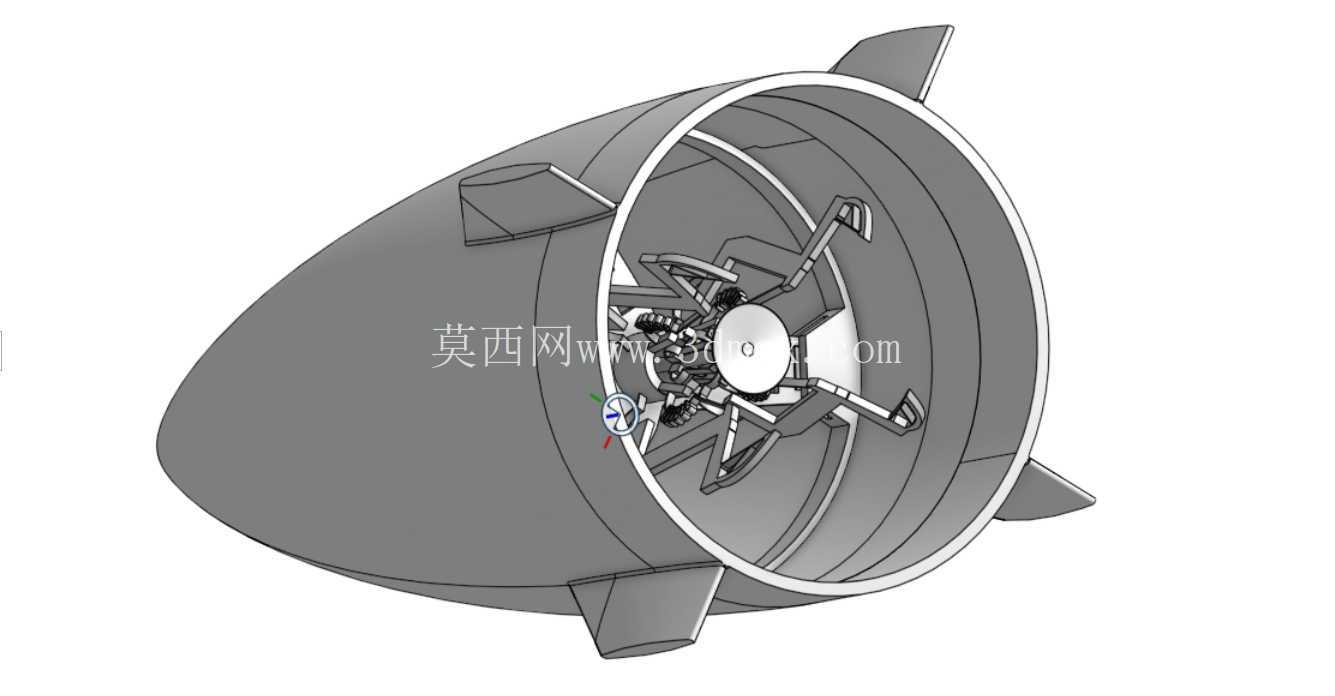

外形尺寸方面，整套机构的主体采用圆柱式布局，最大外径控制在85mm，总长度不含弹射端连接头为162mm，安装法兰设置在机构中部，法兰上均匀分布4个M6的安装孔，孔位中心圆直径为70mm，安装时只需要在对应安装面加工匹配的螺纹孔就能完成固定，不需要额外设计复杂的安装支座。弹射端的连接头采用快拆式卡槽设计，能快速适配不同规格的载荷连接座，更换载荷的时间不超过10秒，适合需要频繁更换弹射载荷的使用场景。

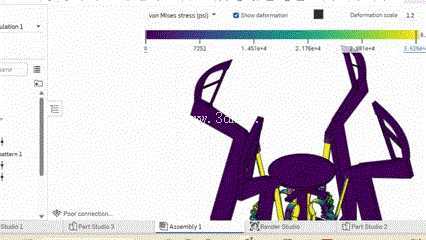

机构内部的所有运动副都采用自润滑衬套，不需要定期加注润滑脂，在-20℃到60℃的环境温度范围内都能稳定动作，不会因为低温导致润滑脂凝固出现卡滞。单稳态锁止构件采用65Mn弹簧钢加工，经过淬火回火处理后表面硬度达到HRC42-48，既能保证触发时的形变韧性，又能承受长期反复形变带来的疲劳磨损，实验室环境下连续触发12000次后，锁止构件的形变量变化不超过0.02mm，触发力偏差依然保持在允许范围内。

导向套筒与弹射杆之间的配合间隙控制在0.03mm到0.05mm之间，既不会因为间隙过小出现热胀卡滞，也不会因为间隙过大导致弹射方向出现偏移，弹射杆的径向跳动量在全行程范围内不超过0.08mm，能保证弹射载荷的初始运动方向精度，满足对弹射指向有要求的使用场景。整套机构的所有外露零件都做了硬质阳极氧化处理，表面具备良好的耐腐蚀与耐磨性能，能在潮湿、多粉尘的工业环境下长期稳定工作，不需要做额外的防护处理。

在结构布局上，触发拨杆设置在机构侧面，距离安装法兰端面的距离为28mm，拨杆的触发行程为6mm，触发方向可以根据安装需求调整为水平或者垂直方向，不需要改动主体结构就能适配不同的安装空间。机构的尾部设置有弹簧预紧力调节螺母，通过旋转螺母可以调整弹簧的预压缩量，从而调整弹射力的大小，调节范围覆盖30N到120N，能适配不同重量的弹射载荷需求，调节完成后可以通过锁紧螺母固定，避免使用过程中预紧力出现变化。

和传统弹射结构相比，这套单稳态顺应式弹射机构没有复杂的连杆锁止结构，零件总数比同规格双稳态弹射机构减少32%，装配难度大幅降低，日常维护只需要定期清理导向套筒表面的粉尘即可，不需要拆解机构做内部维护。在实际工况测试中，当安装面存在0.2mm的平面度误差时，机构依然能稳定完成触发弹射动作，对安装精度的容忍度更高，适合在现场安装条件有限的场景下使用。弹射动作的响应时间从触发到载荷完全脱离机构不超过12ms，能满足需要快速响应的弹射场景需求，不会因为动作延迟影响使用效果。
