Mini3ProStation爱丽丝锁接口结构设计

　　在模块化智能设备的配套锁紧部件设计领域，这类对接锁结构的核心需求，是实现附加功能模块与主机本体之间的快速、精准、可靠连接，同时兼顾日常使用中的拆装便捷性与长期使用的结构稳定性，本次的锁结构设计，正是围绕Mini 3 Pro Station这类桌面智能设备的模块扩展场景展开。从实际应用场景来看，这类锁结构主要服务于智能桌面终端的功能扩展需求，当用户需要为设备加装音频扩展、传感模块、供电拓展等附加组件时，无需借助额外工具，仅通过手动操作即可完成模块的对位、锁紧与拆卸，整个对接过程对位容错率高，锁紧后无松旷、错位问题，能够保证附加模块与主机之间的电连接、结构连接稳定性，避免日常使用中因磕碰、移位导致的接触不良或模块脱落问题。从功能特性层面拆解，这套锁结构集成了多重定位与锁紧元件，首先是定位销与定位锥体的组合设计，在模块对接的初始阶段，定位锥体先进入底座的导向锥孔，通过锥面的自导向特性修正对接过程中的位置偏差，即使模块与底座存在小范围的角度或位置偏移，也能在锥面引导下逐步滑入正确对位位置，随后圆柱定位销进入对应的定位销孔，完成平面内的完全定位，限制模块在对接平面内的所有平移与转动自由度，保证对接位置的重复精度，满足模块上电连接器、信号触点的对位精度要求，避免因对位偏差导致的触点磨损或连接失效。

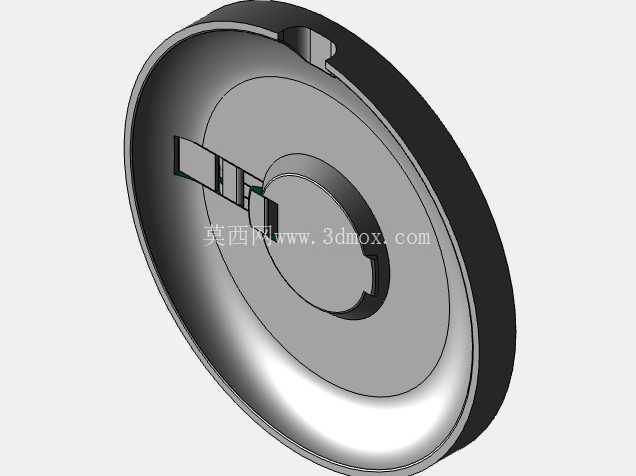

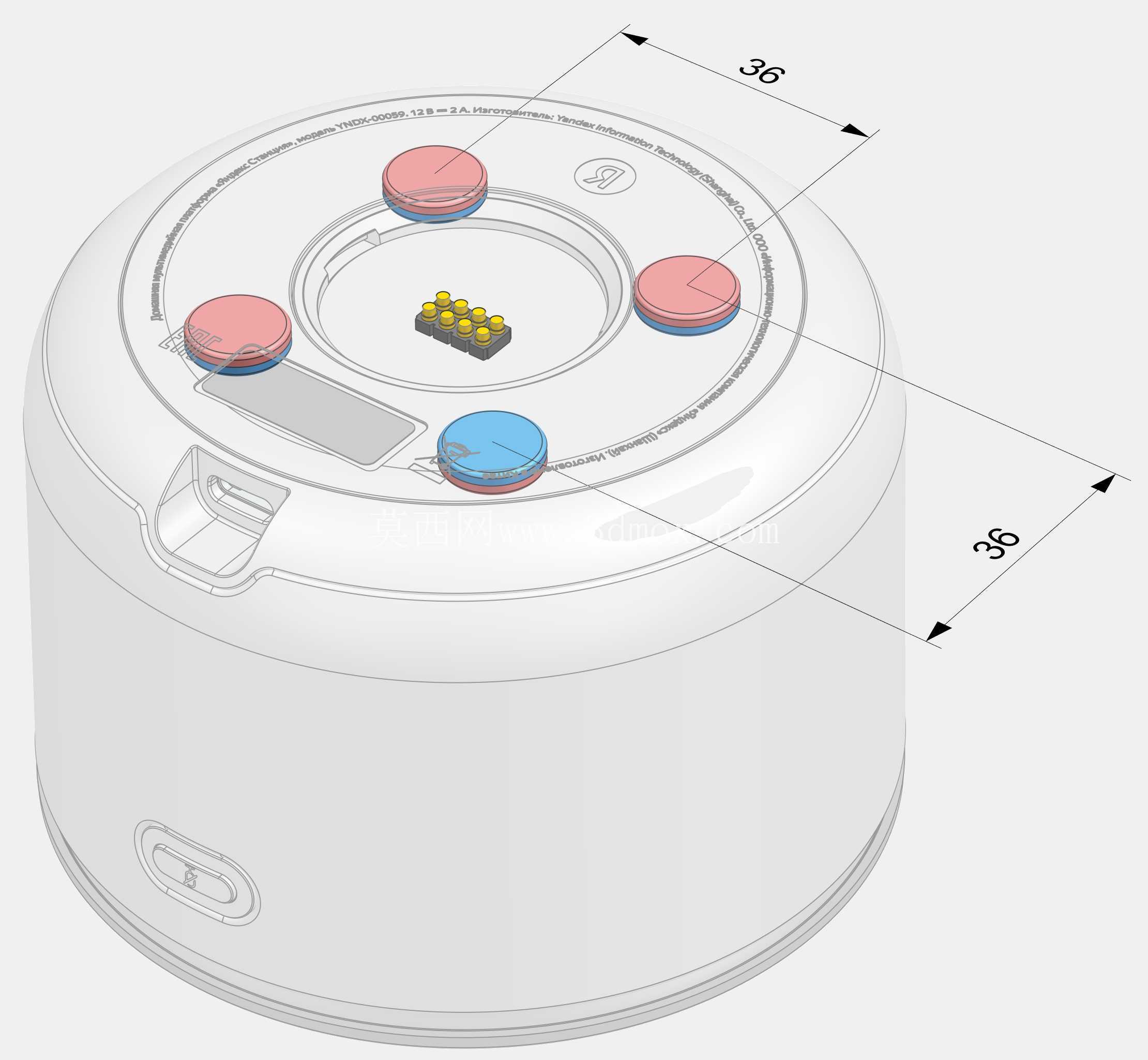

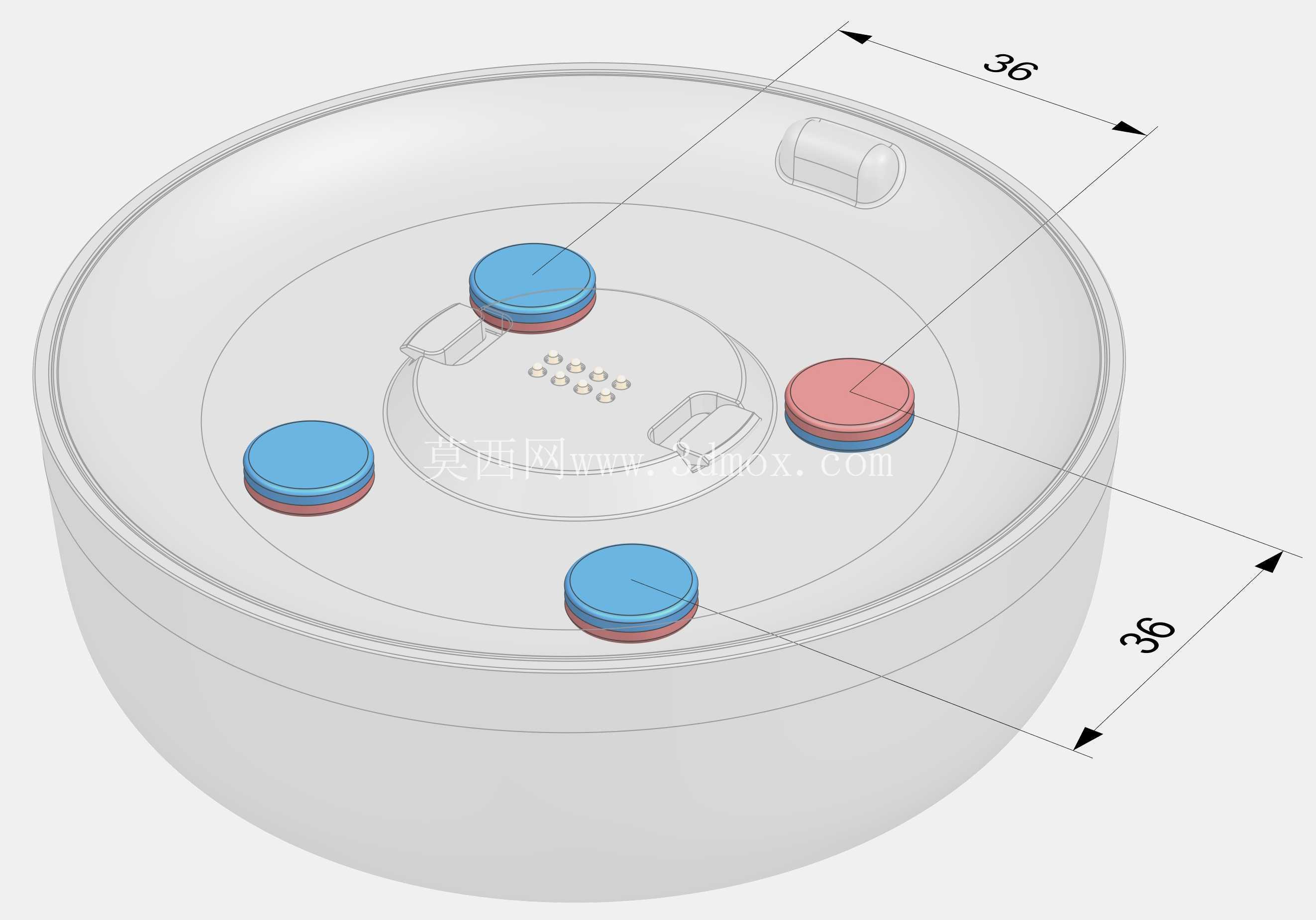

　　锁紧功能则通过销、磁铁与门锁结构的配合实现，当模块沿定位结构滑入到位后，磁吸元件首先提供预吸附力，让模块保持在初步贴合的位置，无需用户持续扶持即可维持对位状态，随后门锁结构的卡合部件自动卡入模块对应的卡槽内，提供最终的机械锁紧力，抵抗日常使用中可能出现的拉扯、震动外力，需要拆卸模块时，仅需触发底座表面的解锁按键，即可带动门锁结构的卡合部件回缩，解除机械锁紧，此时磁吸元件的吸附力会保持在较低水平，用户可轻松将模块从底座上取下，整个操作流程单手即可完成，符合桌面智能设备的日常使用操作逻辑。在设计思路的考量上，结构工程师首先平衡了锁紧可靠性与操作便捷性的关系，没有采用过盈配合或螺丝锁紧这类可靠性高但操作繁琐的结构，而是选择“导向定位+磁吸预固定+机械锁死”的组合方案，既保证了连接后的结构刚性，又将拆装操作的步骤压缩到最少。定位元件的尺寸公差经过反复校核，定位销与销孔的配合选用间隙适中的过渡配合，既保证对位精度，又不会因为公差过紧导致插拔卡滞，定位锥体的锥角经过多轮验证，角度设置在15度到20度之间，既保证足够的导向修正范围，又不会因为锥角过大导致锁紧后出现径向窜动。磁吸元件选用耐高温的钕铁硼材质，磁力大小经过精确计算，预吸附力控制在3N到5N之间，既能够在解锁前维持模块的贴合状态，又不会在解锁后因为磁力过大导致拆卸困难，同时磁吸元件的安装位置做了隔磁处理，避免磁力对设备内部的电路、传感元件造成干扰。门锁结构的卡合部件采用弹性耐磨材质，卡合行程设置为2mm，既保证足够的卡合深度防止意外松脱，又不会因为行程过大导致解锁操作需要施加过大的按压力，解锁按键的触发力设置在8N左右，符合人体工学的按压力度范围，按键表面做了微凸的纹理处理，方便用户在盲操作时快速找到按键位置。

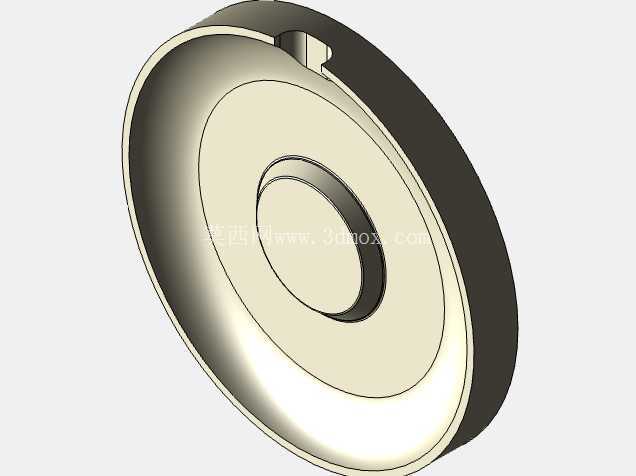

　　从外形尺寸与安装边界来看，整套锁结构完全集成在主机底座的内部空间中，底座的整体外形为圆柱形结构，锁结构的所有元件都布置在底座上部的对接面下方，不会额外增加设备的整体外形尺寸，对接面的表面平整度控制在0.05mm以内，保证模块对接后与底座表面完全贴合，无明显缝隙。定位元件的布置位置避开了底座内部的电路板、走线空间，安装孔位采用统一的标准规格，方便生产过程中的自动化装配，锁结构的活动部件都设置了对应的防尘密封结构，避免日常使用中灰尘、细小杂物进入结构内部导致卡滞，活动部件的摩擦面选用自润滑材质，长期使用无需额外添加润滑剂即可保持顺畅的操作手感，整套结构的设计寿命经过验证，可以满足超过5000次的重复插拔锁紧操作，覆盖设备的全生命周期使用需求。

　　在结构强度的校核上，工程师针对锁结构的受力薄弱点做了针对性的加强，定位销的根部做了圆角过渡处理，避免应力集中导致的断裂问题，门锁卡合部件的受力截面经过力学仿真验证，能够承受超过50N的横向拉扯力而不发生变形或断裂，完全满足日常使用中的外力负载要求。底座表面的状态指示灯布置在锁结构的周边位置，当模块对位正确、锁紧到位后，指示灯会通过颜色变化给出明确的状态反馈，方便用户确认连接状态，避免模块未锁紧就投入使用导致的意外脱落问题。整套锁结构的设计没有采用复杂的特殊零件，所有元件都选用通用标准件或易于加工的定制零件，生产工艺成熟，装配流程简单，能够有效控制生产制造成本，同时后期的维护更换也十分便捷，单个元件出现故障时无需更换整套锁结构，仅需替换对应故障零件即可。
