Ubiquiti无线AP墙角安装固定支架结构

在室内无线网络覆盖部署场景中，墙角位置一直是无线接入点安装的高频选点，这类位置既不会占用墙面平整区域的可用空间，也能借助墙角的双向墙面反射特性，让无线信号向室内空间形成更均匀的扇形覆盖，减少单方向信号遮挡带来的覆盖盲区。这款配套Ubiquiti Unifi UAP-IW-HD接入点设计的角安装支架，正是针对墙角安装场景的专属固定结构，解决了常规平板墙面支架无法适配90度墙角安装的痛点。

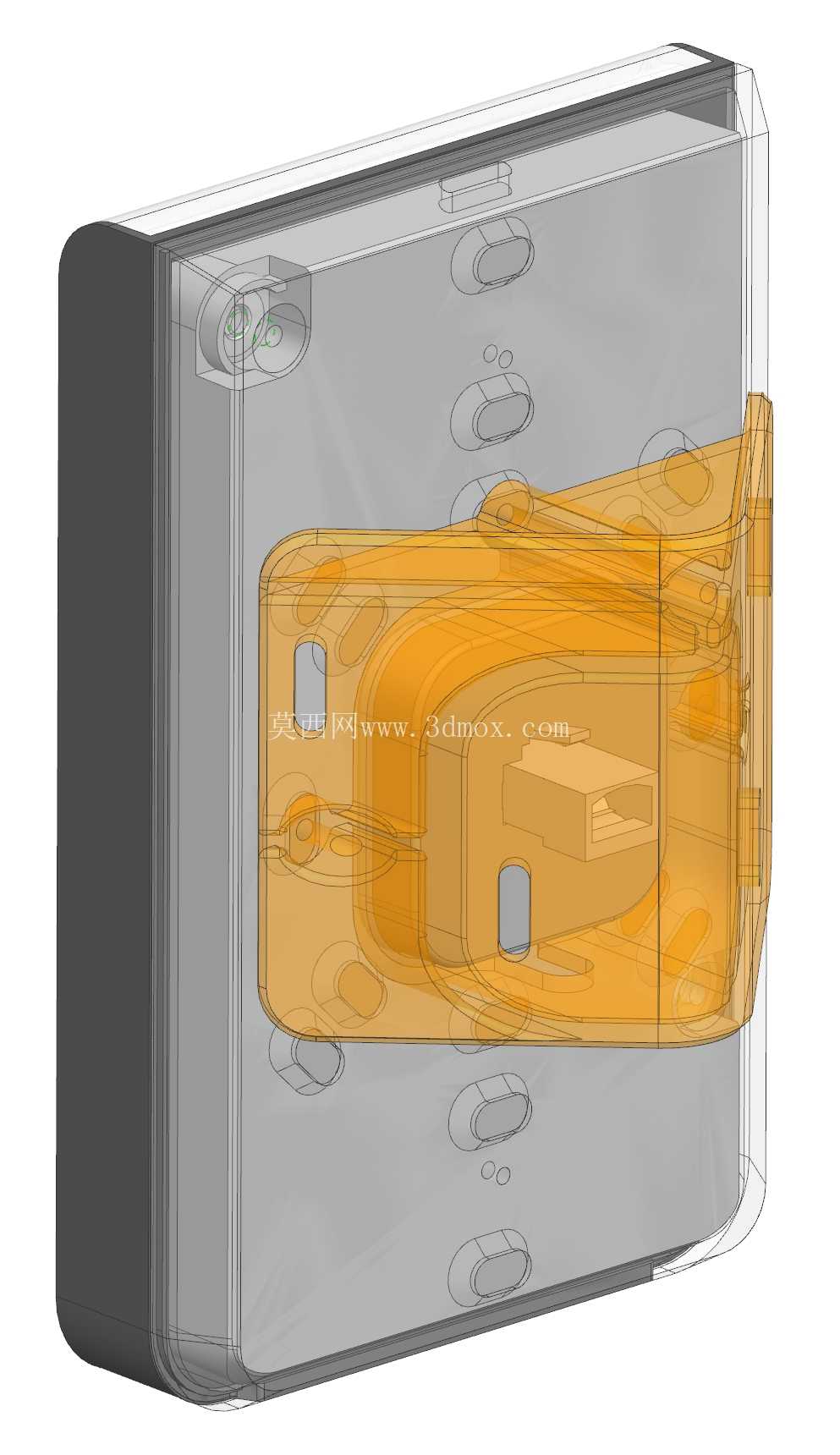

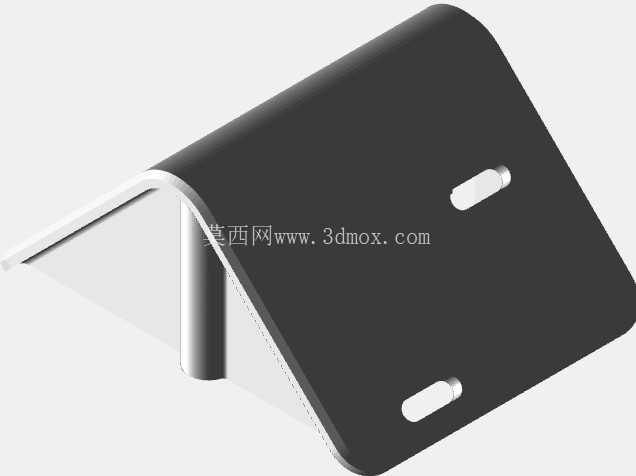

从实际安装适配来看，常规墙面安装的AP支架多为平面贴合结构，固定在墙角时只能选择单侧墙面固定，设备会突出墙面较多，不仅容易被过往人员磕碰，长期受力下固定螺丝也容易出现松动，甚至导致设备脱落。这款角支架采用三角承托式结构，底部的承托面刚好贴合AP设备的底部轮廓，两侧的固定边分别对应墙角的两个垂直墙面，安装时可通过两侧的固定孔分别在两个墙面打入膨胀螺丝，让支架整体与墙角形成稳定的三角受力结构，相比单侧固定的方式，整体抗扭、抗冲击性能提升明显，即使在人员走动频繁的走廊、公共区域墙角安装，也能保证长期固定的可靠性。

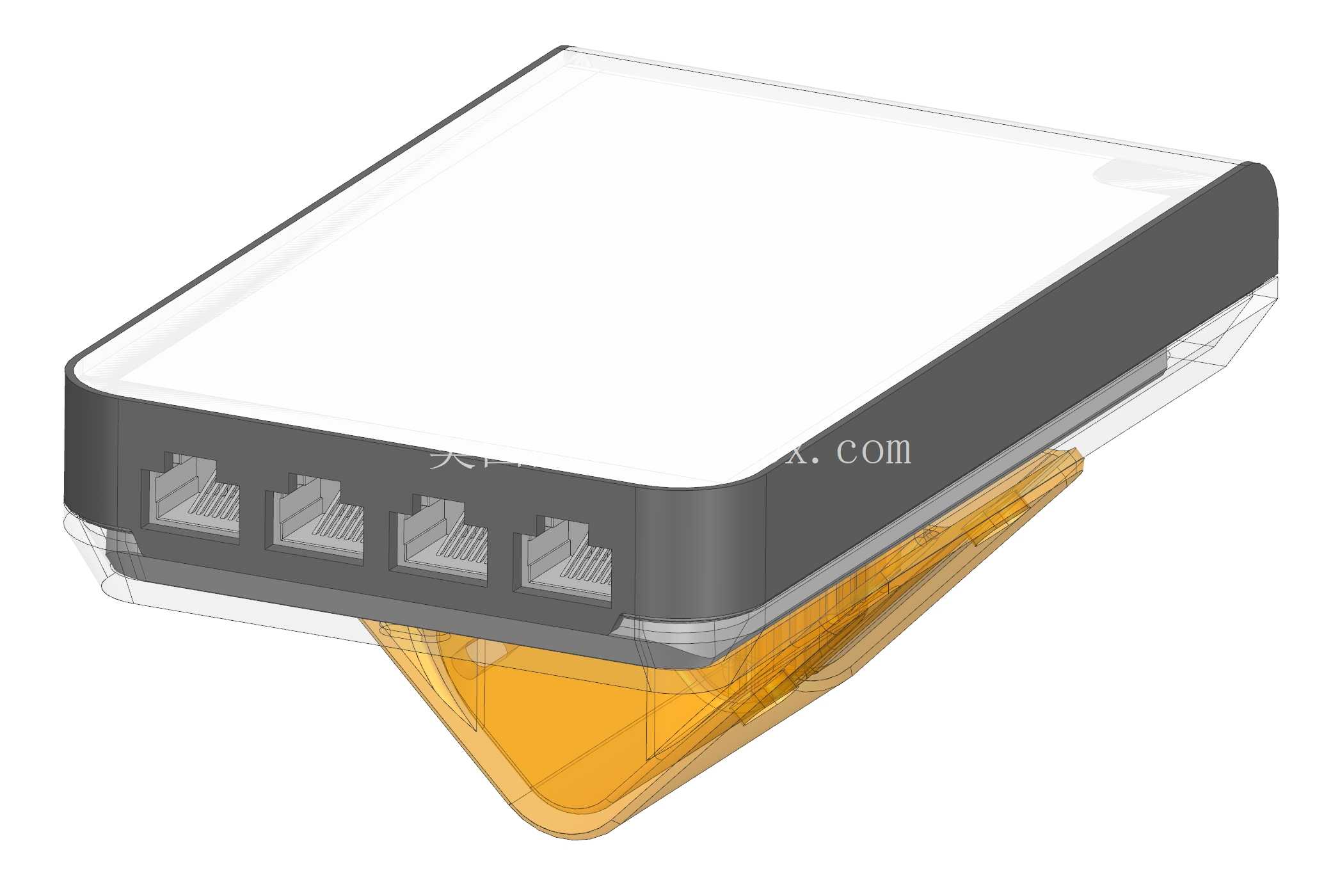

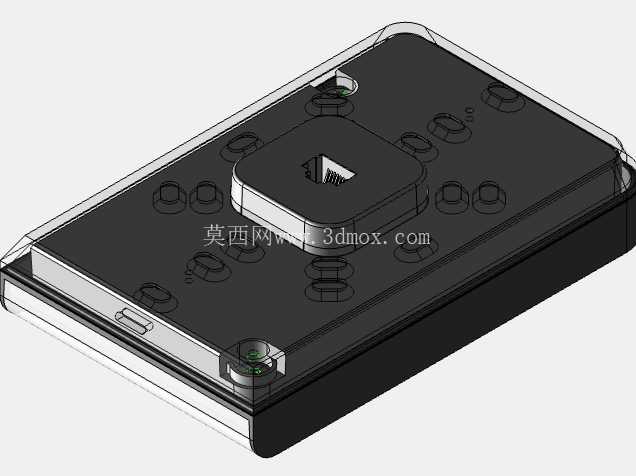

结构设计上，支架充分考虑了UAP-IW-HD设备本身的接口布局，设备侧面带有四个RJ45网络接口，支架在对应接口的位置预留了足够的操作空间，不会遮挡接口区域，安装完成后网线插拔操作不受影响，不需要额外预留操作间隙。同时支架与设备接触的位置做了贴合式的限位结构，设备卡入支架后不会出现横向、纵向的窜动，不需要额外的固定螺丝即可完成设备与支架的装配，后期维护拆卸设备时也不需要拆卸支架本体，直接向上托起设备即可取下，大幅降低了后期运维的操作难度。

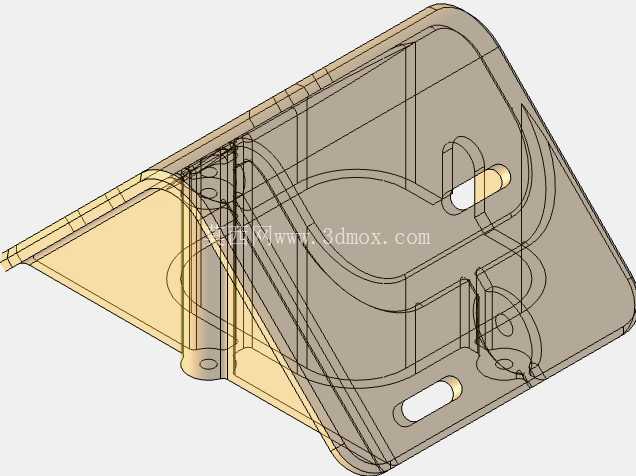

从安装边界尺寸来看，支架整体的外伸尺寸控制在合理范围，安装完成后设备最外侧距离墙角交线的距离不会超过设备本身的厚度，不会在墙角形成过于突出的结构，减少空间占用的同时也降低了磕碰风险。支架的固定孔位采用长圆孔设计，安装时可以根据墙面打孔的实际误差进行小范围的位置调整，降低现场安装的打孔精度要求，即使墙面存在轻微的不平整，也能通过调整固定螺丝的锁紧程度让支架与墙面紧密贴合，不会出现支架翘边、固定不牢的问题。

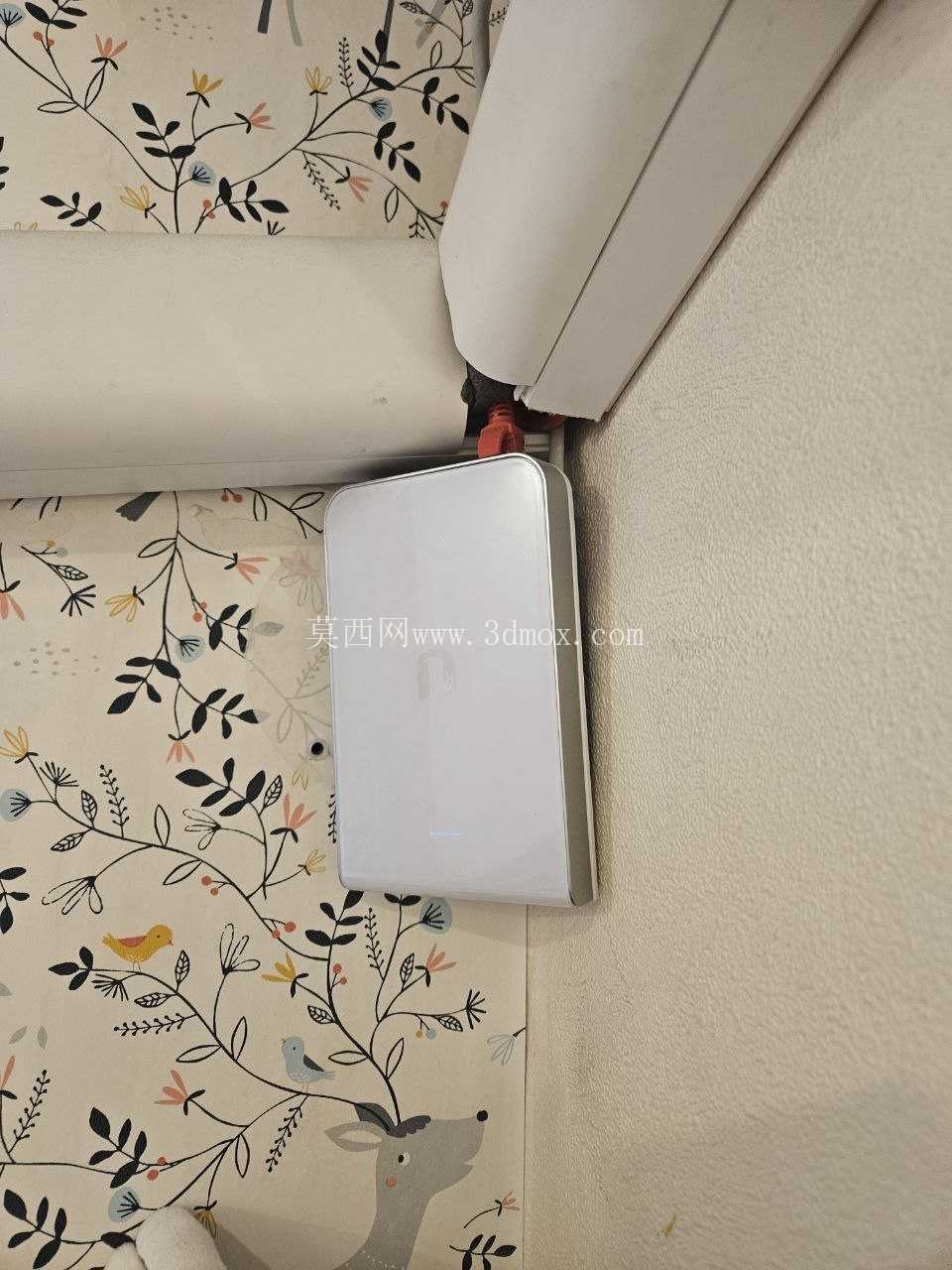

在实际工程部署中，这类墙角安装支架尤其适合酒店客房走廊、办公室转角、大开间办公区的立柱墙角位置使用，这类位置往往是多个区域的信号交汇点，将AP安装在此处可以同时覆盖多个方向的区域，减少AP的部署数量，降低整体组网成本。同时支架的承托结构采用半包式设计，不会遮挡AP设备本身的散热区域，设备运行时产生的热量可以通过支架与设备之间的间隙自然散出，不会因为支架包裹导致设备散热不畅，影响长期运行的稳定性。

设计过程中也充分考虑了墙面布线的适配性，支架在靠近墙面的位置预留了网线走线的缺口，网线可以从墙角的穿线管引出后直接通过缺口接入设备接口，不需要在支架上额外开孔走线，现场布线时可以根据穿线管的实际位置选择从左侧或者右侧走线，适配不同施工现场的布线条件。同时支架的边缘做了圆角过渡处理，安装过程中不会划伤施工人员的手部，也不会因为尖锐边缘剐蹭网线外皮，提升施工过程的安全性。

从结构强度角度来看，支架的受力部位做了加厚处理，承托AP设备的主受力面厚度满足长期承重要求，即使在温度变化较大的环境下使用，也不会出现塑料老化变形导致的设备倾斜问题。两侧的固定边宽度经过优化，既保证了足够的固定受力面积，又不会过多占用墙面空间，安装完成后支架的外露部分与设备轮廓基本齐平，整体视觉效果更加简洁，不会在墙角形成突兀的结构件。
