M3规格六角内螺纹标准螺母三维设计

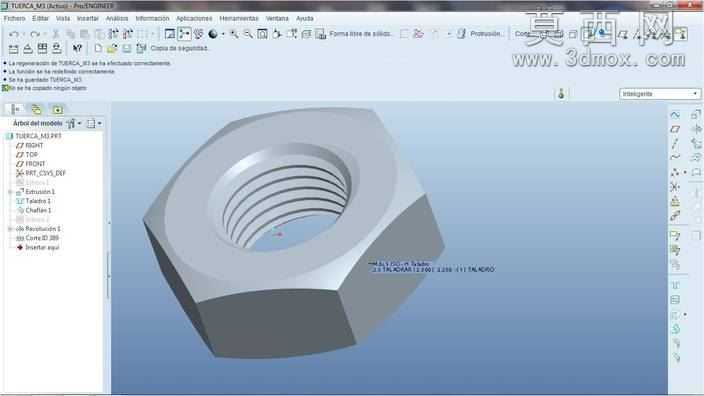

本作品为M3规格六角螺母的三维参数化建模成果，建模过程严格遵循公制螺纹紧固件的通用尺寸规范，在三维建模软件中首先完成基准平面与中心轴线的搭建，以中心轴线为定位基准绘制正六边形外轮廓草图，通过拉伸特征生成螺母的六角基体结构，基体高度严格匹配M3螺母的标准厚度尺寸，六角对边、对角尺寸均符合ISO公制紧固件的公差要求。内螺纹部分采用精准的螺旋扫描特征完成建模，首先绘制M3螺纹的牙型截面轮廓，匹配公制粗牙螺纹的牙型角度、螺距参数，沿中心轴线生成螺旋轨迹线，通过扫描切除完成内螺纹的完整牙型构建，每一圈螺纹的牙顶、牙底过渡均做了符合实际加工工艺的圆角处理，避免模型出现尖锐棱角，还原真实五金件的加工细节。模型的材质配置采用常用的碳钢五金材质，在渲染环节调整金属材质的漫反射、粗糙度与反光参数，模拟普通镀锌螺母的哑光金属质感，六角棱边处添加微小的倒角特征，还原冷镦加工后螺母的边缘处理效果，避免建模特征过于理想化脱离实际生产状态。设计过程中优先采用参数化关联设计思路，将螺母的外径、厚度、螺纹规格等核心尺寸设置为可驱动参数，后续若需调整为其他规格的同类型螺母，仅需修改对应参数即可完成模型更新，大幅提升同系列零件的设计效率。模型整体结构完整，无多余建模特征，无几何破面与重叠错误，各特征之间的父子关系清晰合理，既可以用于机械装配场景的虚拟装配验证，也可作为紧固件类零件的建模教学参考案例，还原标准五金件从草图绘制到特征生成、材质赋予的完整建模流程，帮助学习者掌握标准机械零件的规范化建模方法，理解工业标准件的尺寸逻辑与结构设计要点。
