危地马拉燃气涡轮试验台三维设计

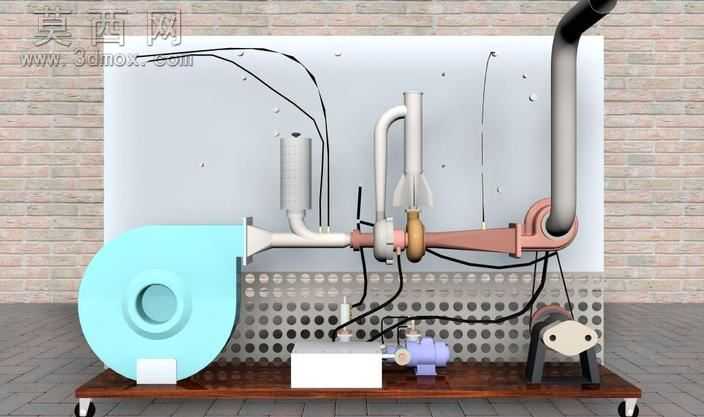

本作品为燃气涡轮试验台的三维数字化建模成果，整体采用1:1等比例还原实验室真实试验装置的布局与结构，建模过程中对各功能部件的装配关系、连接逻辑做了精准复刻，完整呈现了涡轮测试系统的工作流架构。模型搭建阶段，首先梳理试验台的功能分区：左侧浅蓝色离心式鼓风单元作为气源输入端，建模时重点还原了蜗壳的曲面流道结构、叶轮的叶片排布形态，通过曲面放样、加厚特征完成壳体建模，赋予哑光浅蓝塑料质感的材质，搭配底部白色支撑块的防滑纹理细节，还原实体设备的外观特征。中部核心测试段包含进气整流段、涡轮测试腔体、排气导流段，其中金属管路部分采用不同管径的圆柱特征拼接，对法兰连接位、焊接接缝做了细节刻画，分别赋予哑光银白金属、红棕色防锈漆两种材质区分不同功能管路，涡轮腔体内部的叶轮、导流叶片结构做了简化但保留核心形态，黑色走线采用扫掠特征完成，还原设备的电气线路排布逻辑。右侧排气弯管采用大曲率曲面建模，搭配底部的支撑支架结构，支架部分做了螺栓连接位、安装孔的细节刻画，还原金属支架的焊接结构特征。底部承载平台采用实木纹理材质，还原木质试验台的质感，台面上的小型控制元件、辅助泵体等附属部件也逐一建模，通过不同色彩的材质区分功能模块，整体渲染采用室内实验室光照环境，背景搭配砖墙与冲孔板围挡，还原真实的实验室场景氛围，让模型兼具结构展示效果与场景真实感。建模过程中严格遵循实际试验装置的气动布局逻辑，各部件的相对位置、连接角度都参考真实试验台的参数设置，既保证了外观的还原度，也能直观呈现燃气涡轮试验台的工作原理，可用于教学演示、原理科普、方案展示等场景。
