轻量化镂空机械连接臂结构设计

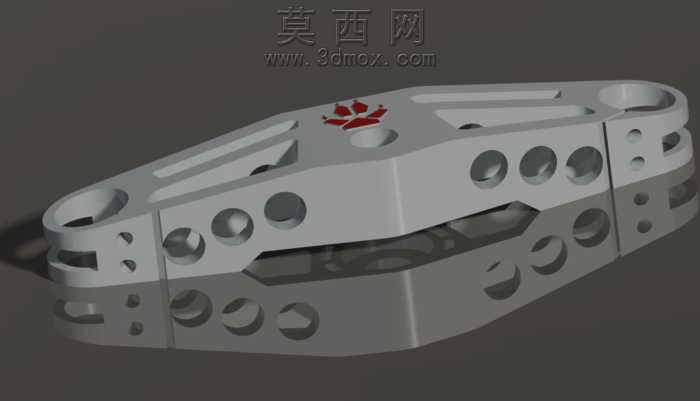

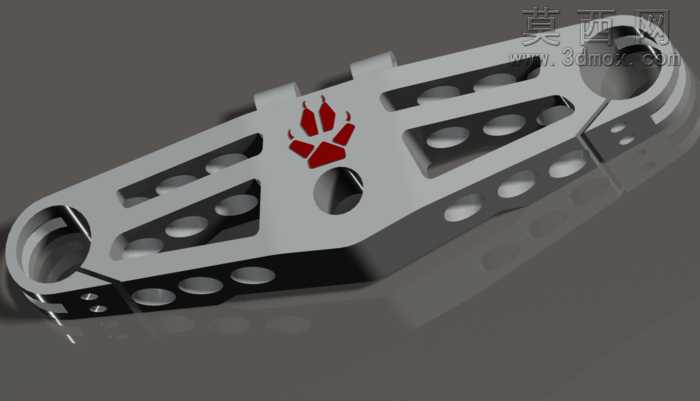

本作品为采用Pro/ENGINEER Wildfire5.0完成的机械连接臂三维建模设计，整体围绕轻量化与结构强度平衡的核心思路展开。建模阶段首先完成整体轮廓的草绘搭建，以两端环形铰接孔为安装基准，确定主体的长度、宽度与厚度参数，主体采用长条形框架式结构，规避实心块体带来的冗余重量。结构设计上采用多区域镂空方案，沿主体受力走向排布不同规格的圆形减重孔，同时在主体中部设计三角加强筋结构，在削减材料用量的同时保障纵向与横向的抗弯折、抗扭转性能，避免镂空过度导致的结构失效。两端铰接孔位置做了加厚凸台处理，预留安装紧固件的空间，孔位边缘做倒角过渡，消除应力集中风险，提升零件长期使用的疲劳强度。零件表面的红色爪形标识采用独立草绘拉伸贴合于主体平面，与主体做装配级的位置匹配，还原设计的标识细节。材质渲染阶段，主体部分赋予哑光银灰色金属材质，模拟铝合金阳极氧化后的表面质感，调整材质的粗糙度与反光参数，呈现金属零件的细腻磨砂质感；红色标识部分赋予高饱和度的亮面烤漆材质，与哑光金属主体形成鲜明的视觉对比，突出标识的辨识度。渲染过程中采用柔和的侧方打光方案，清晰展现镂空结构的层次关系、筋位的走向以及零件边缘的倒角细节，通过光影变化凸显零件的立体轮廓。设计过程中反复调整镂空孔的排布密度与筋位宽度，在满足安装尺寸要求的前提下最大化实现减重效果，同时兼顾零件的加工工艺性，所有镂空孔均采用规则圆形，筋位厚度保持均匀，适配常规的铣削加工工艺，避免出现难以加工的狭小内角或超薄结构，兼顾设计性能与生产可行性。
