逆流卵形螺旋晶格低温换热装置结构

在低温工程、深冷工质处理的实际应用场景中，常规管壳式换热器往往面临流道死区多、换热效率不足、低温工况下结构应力集中易失效的问题，这款逆流卵形螺旋晶格低温换热装置，正是针对90K级低温氖气这类深冷工质的换热需求开发的结构方案。从实际使用场景来看，这类换热装置主要配套在小型低温制冷系统、低温工质回收回路、实验室级深冷测试平台中，核心作用是实现高温氖气与低温氖气之间的逆流热交换，将入口300K的常温氖气冷却至接近90K的低温状态，同时将吸收热量后的低温侧氖气导出至后续回路，完成冷量的高效回收，减少系统整体的冷量损耗。

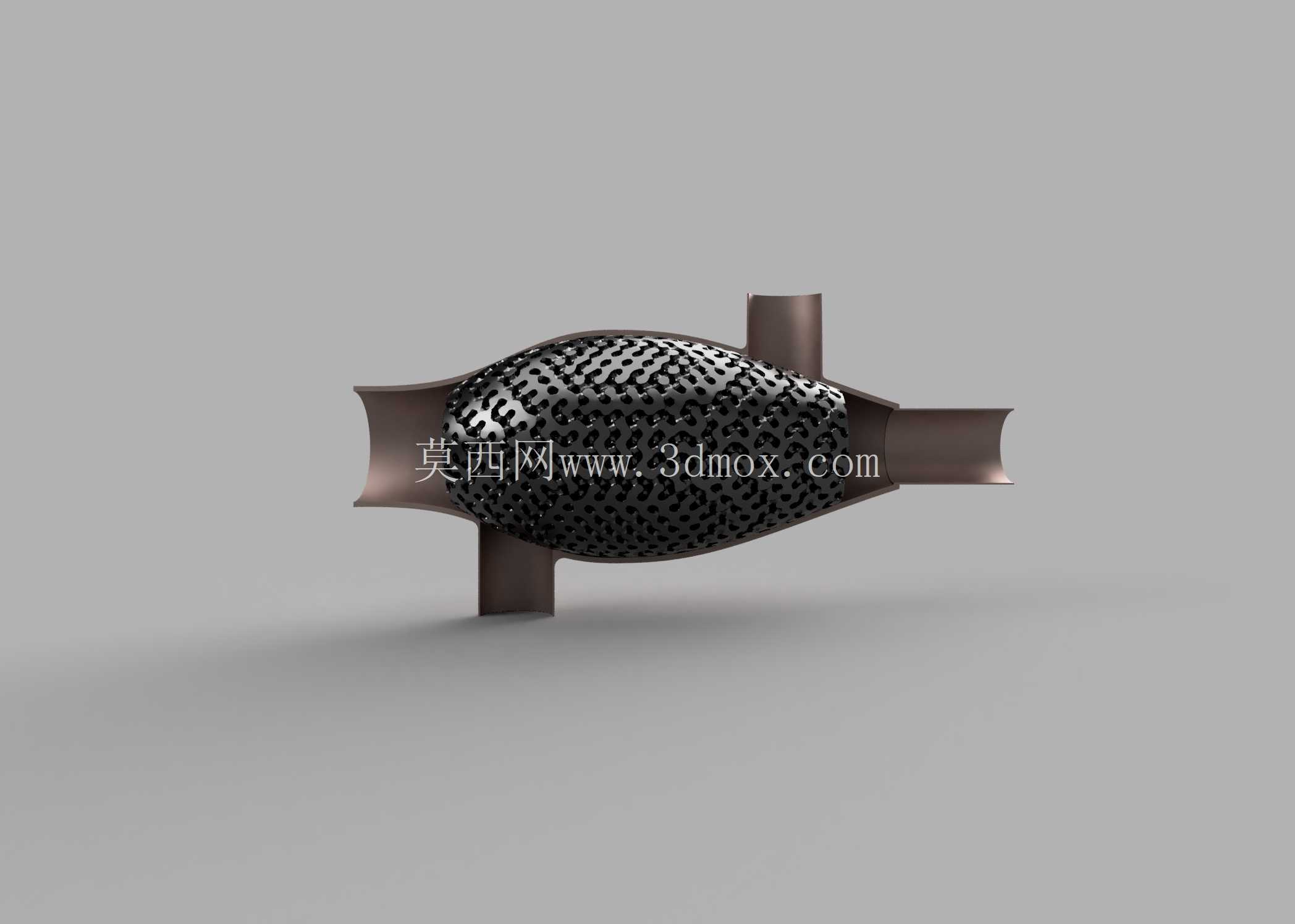

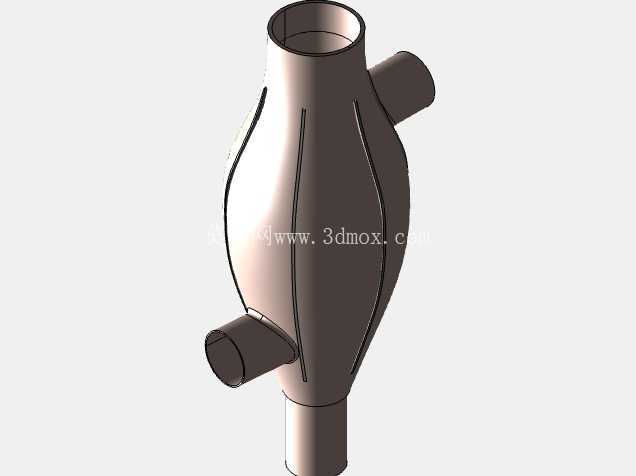

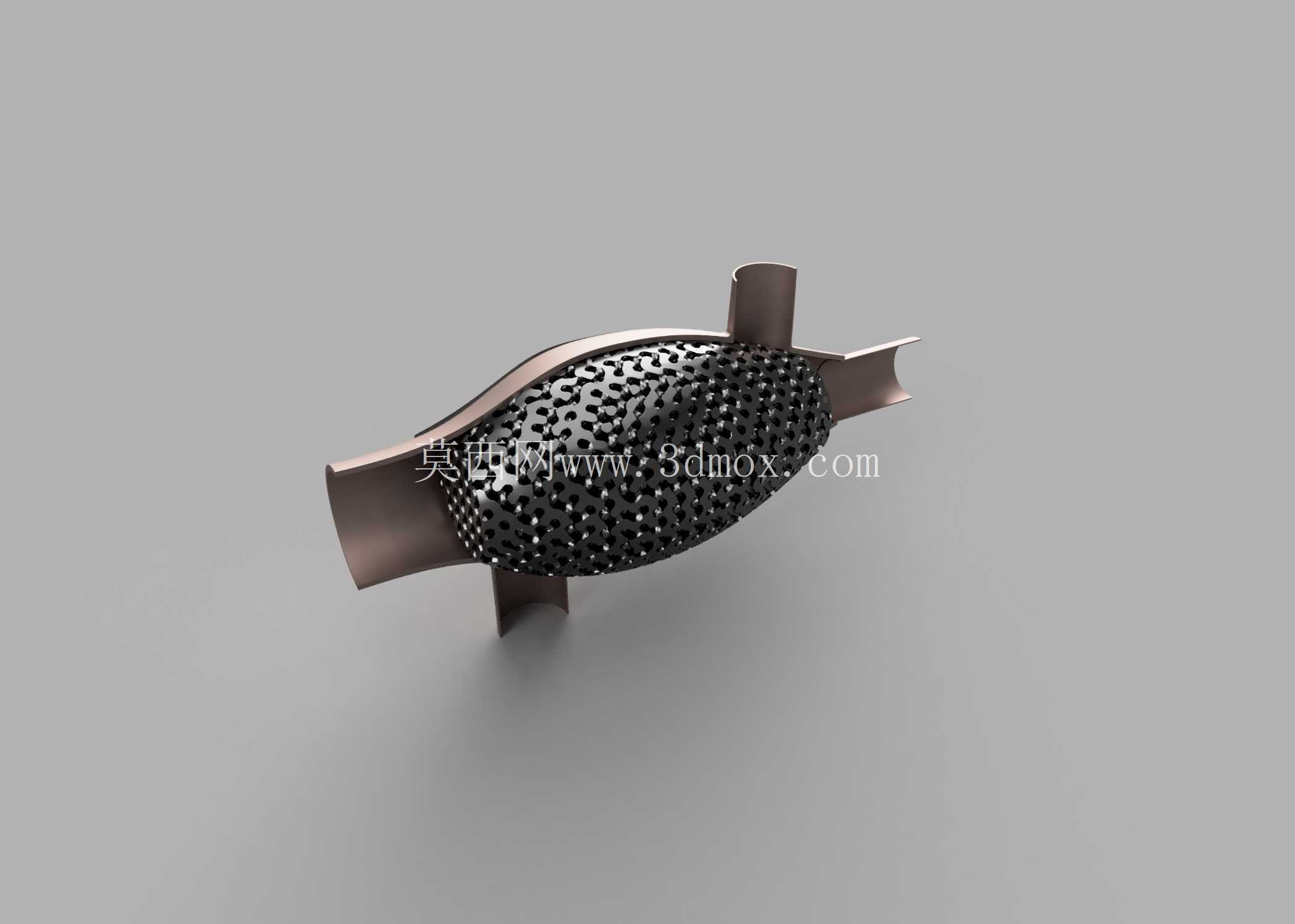

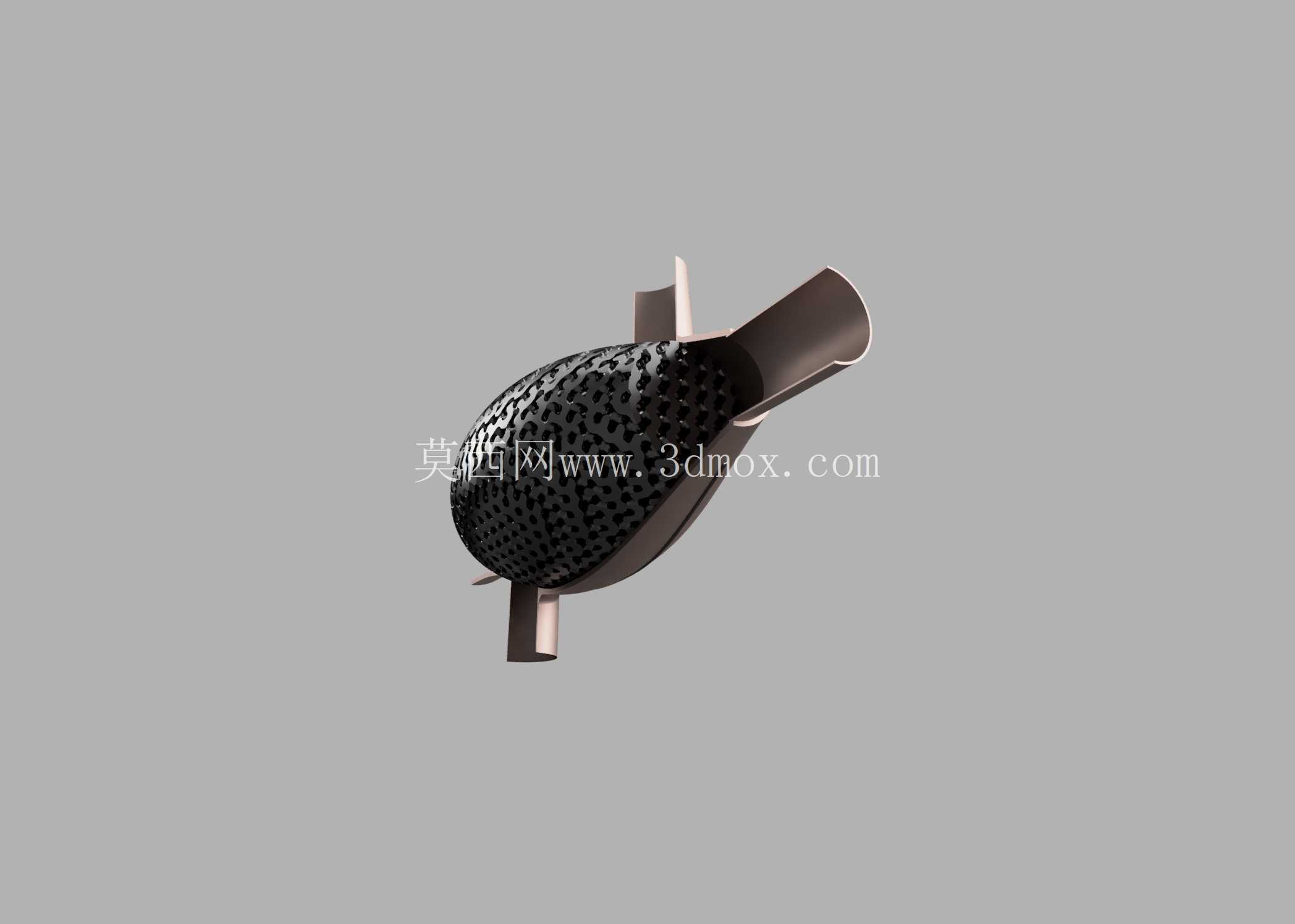

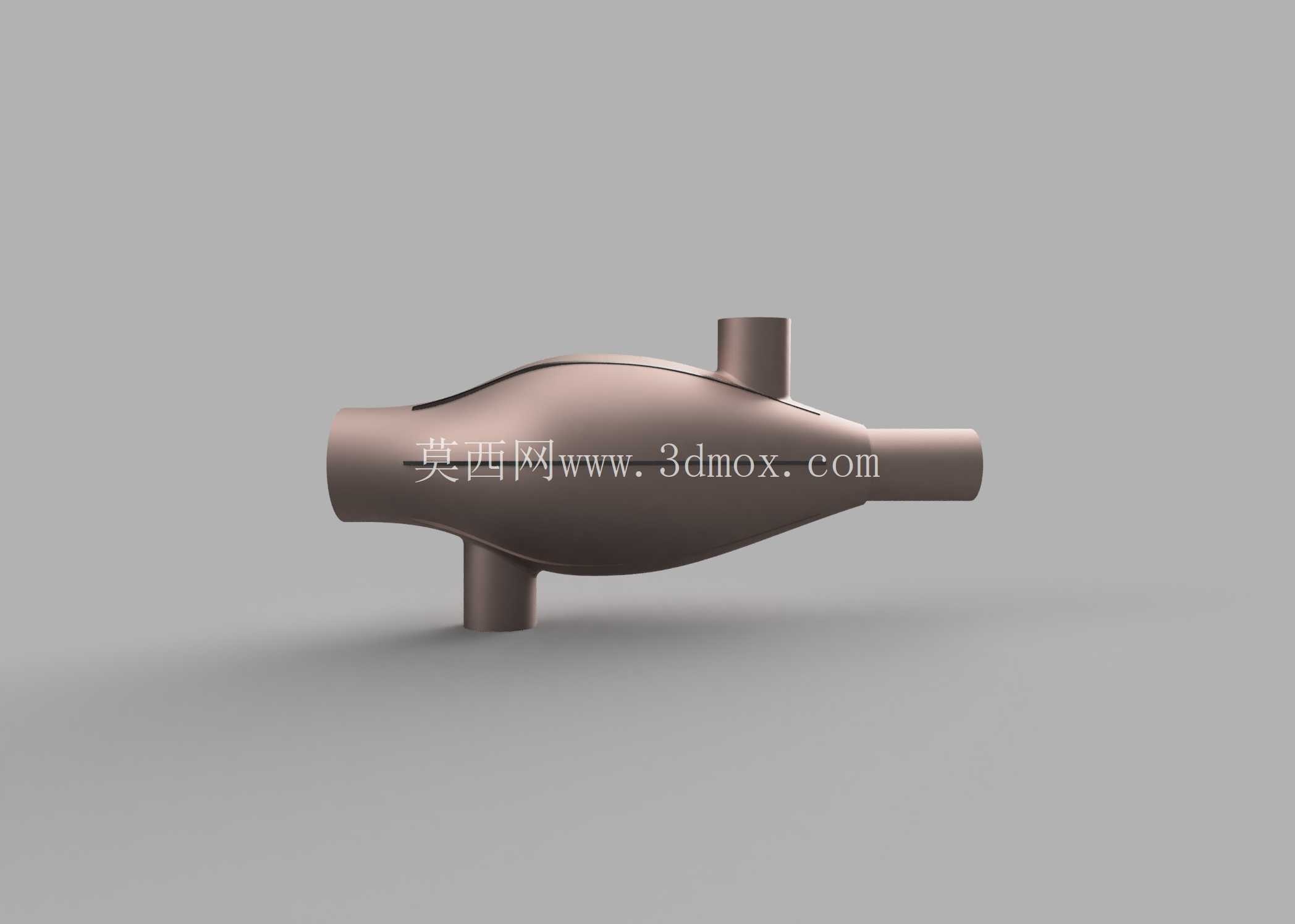

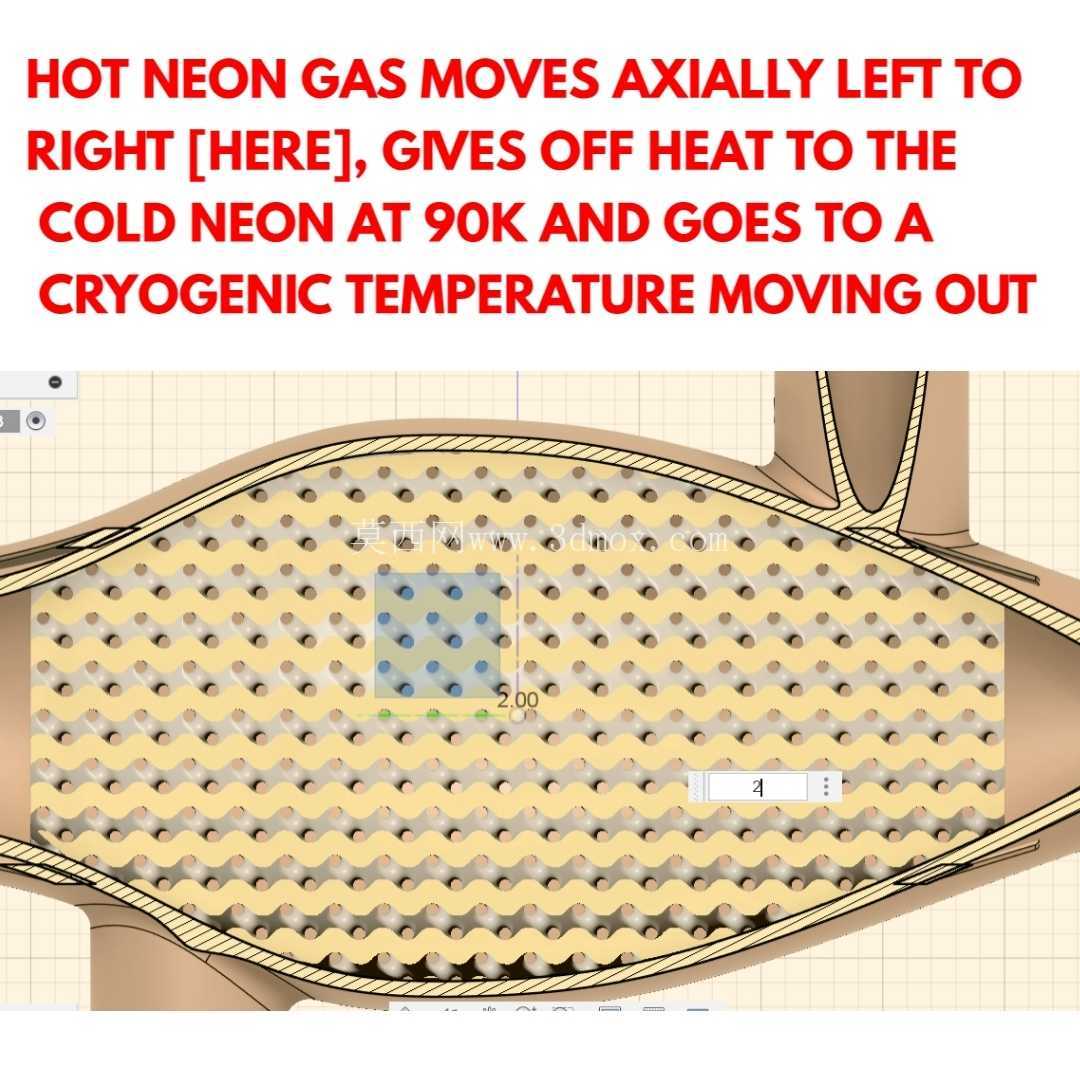

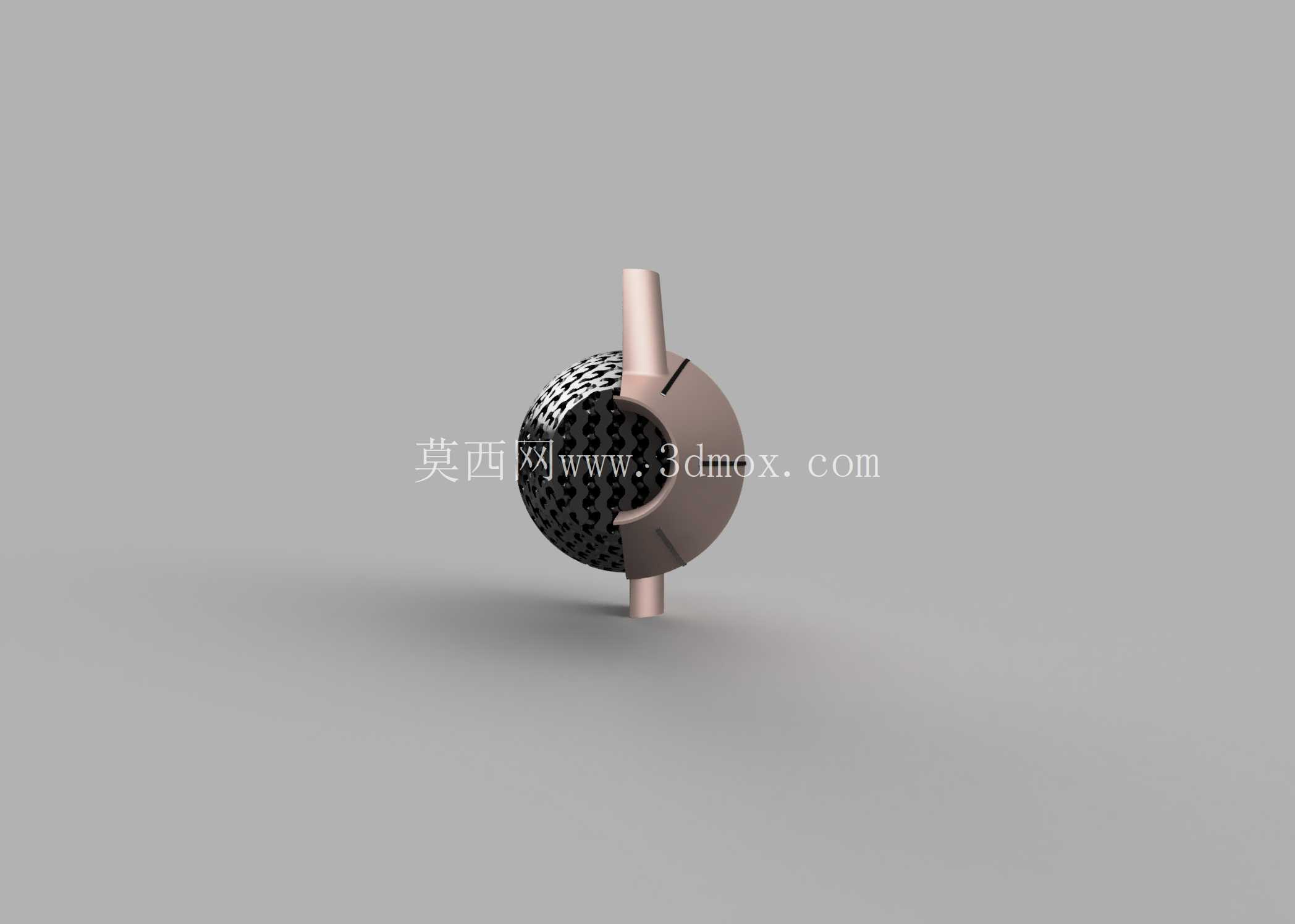

从结构设计思路来看，整体壳体采用卵形流线型构型，而非传统的圆柱形筒体，核心考量是降低壳程流体的流动阻力，让进入壳体的热流体能够顺着卵形曲面均匀分散到内部换热区域，避免直角结构带来的流道突变与局部涡流，减少不必要的压力损失。内部换热核心采用螺旋晶格结构，这种结构相比传统的折流板管程，能够让冷热流体在螺旋流动的过程中持续保持充分接触，晶格单元的交错排布可以不断打破流体的边界层，让冷热流体的换热界面持续更新，大幅提升单位体积内的换热效率，同时晶格结构本身具备更好的结构强度，在深冷工况下的温度交变过程中，能够更好地分散热应力，避免局部应力集中导致的结构开裂问题。

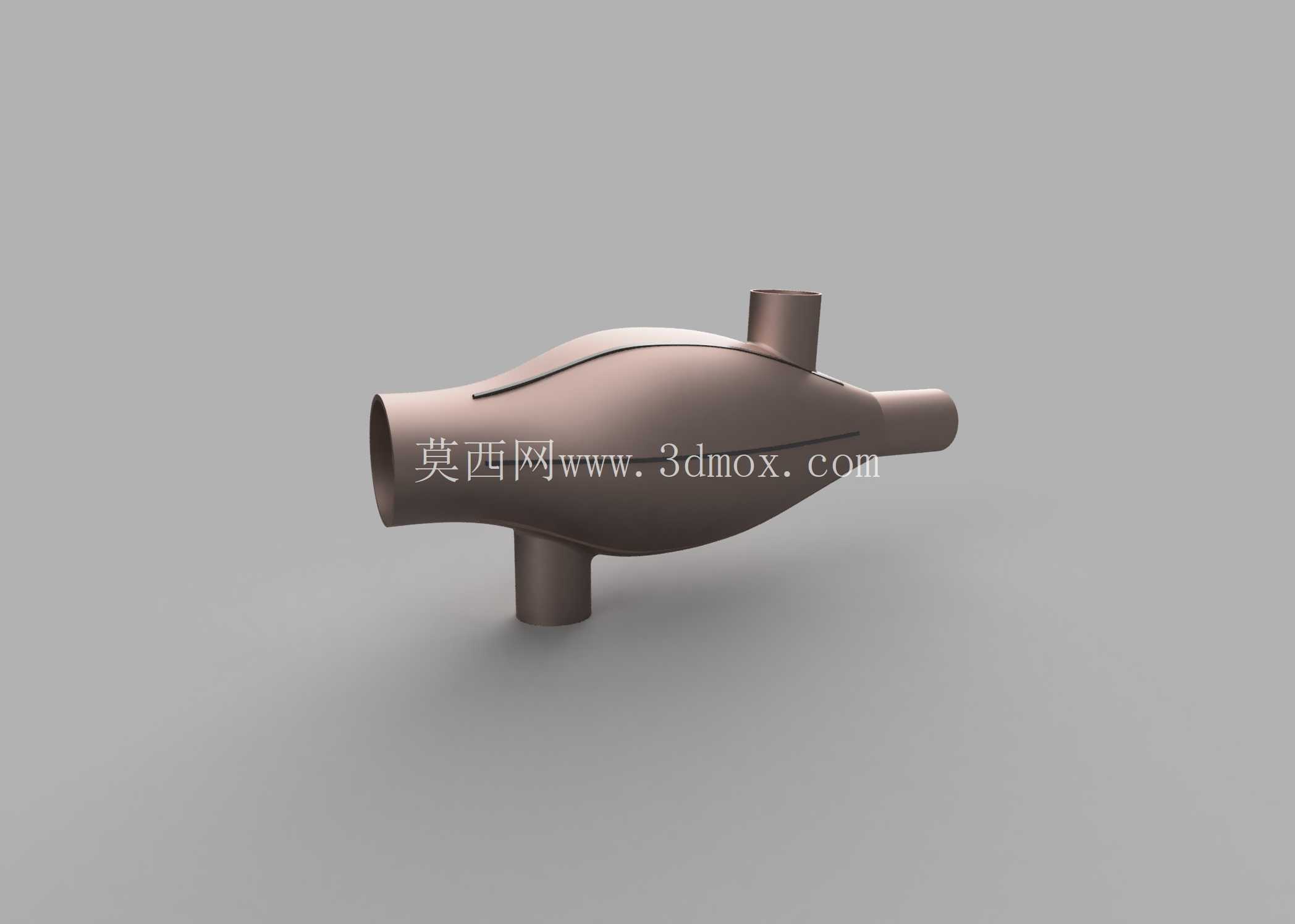

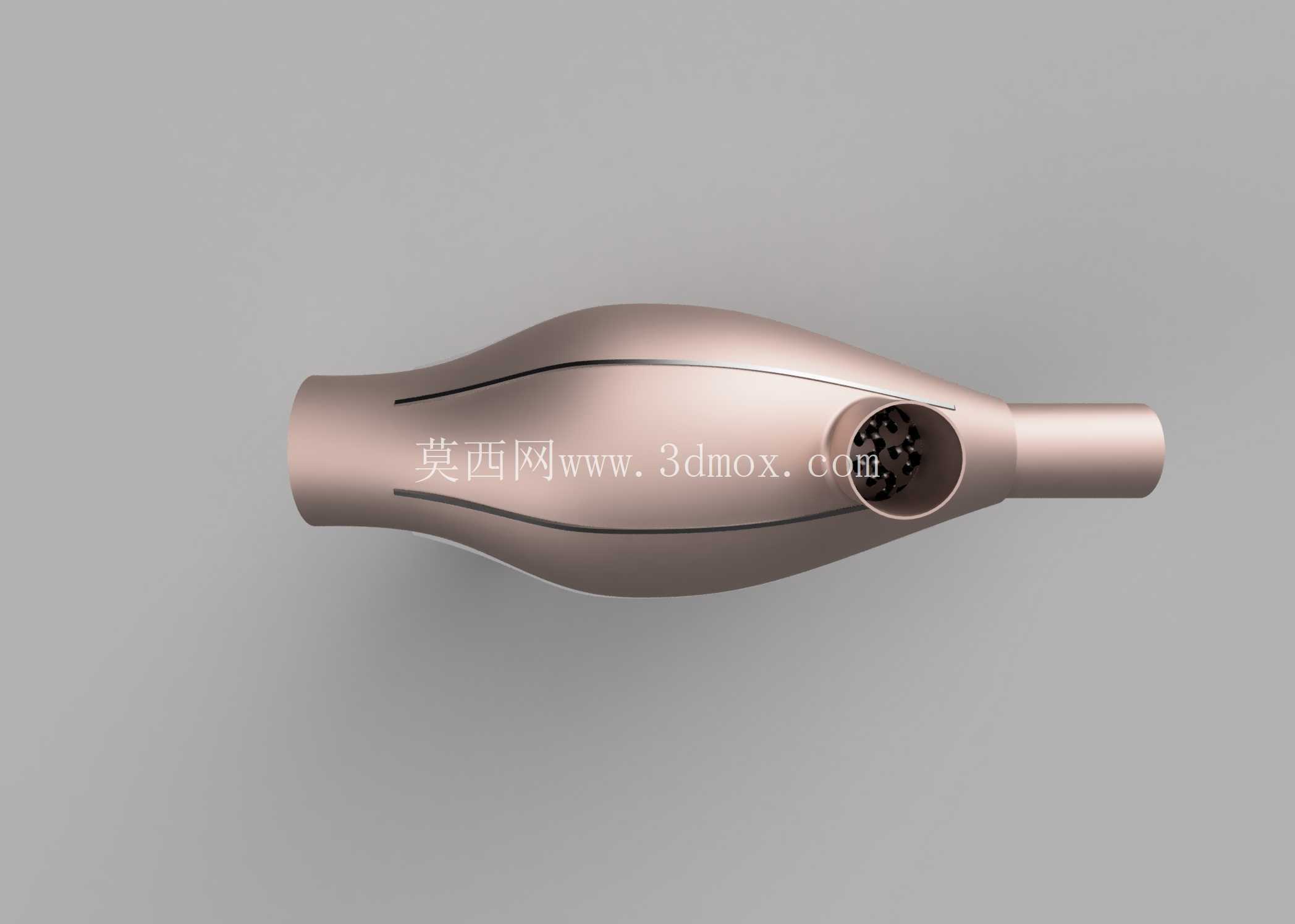

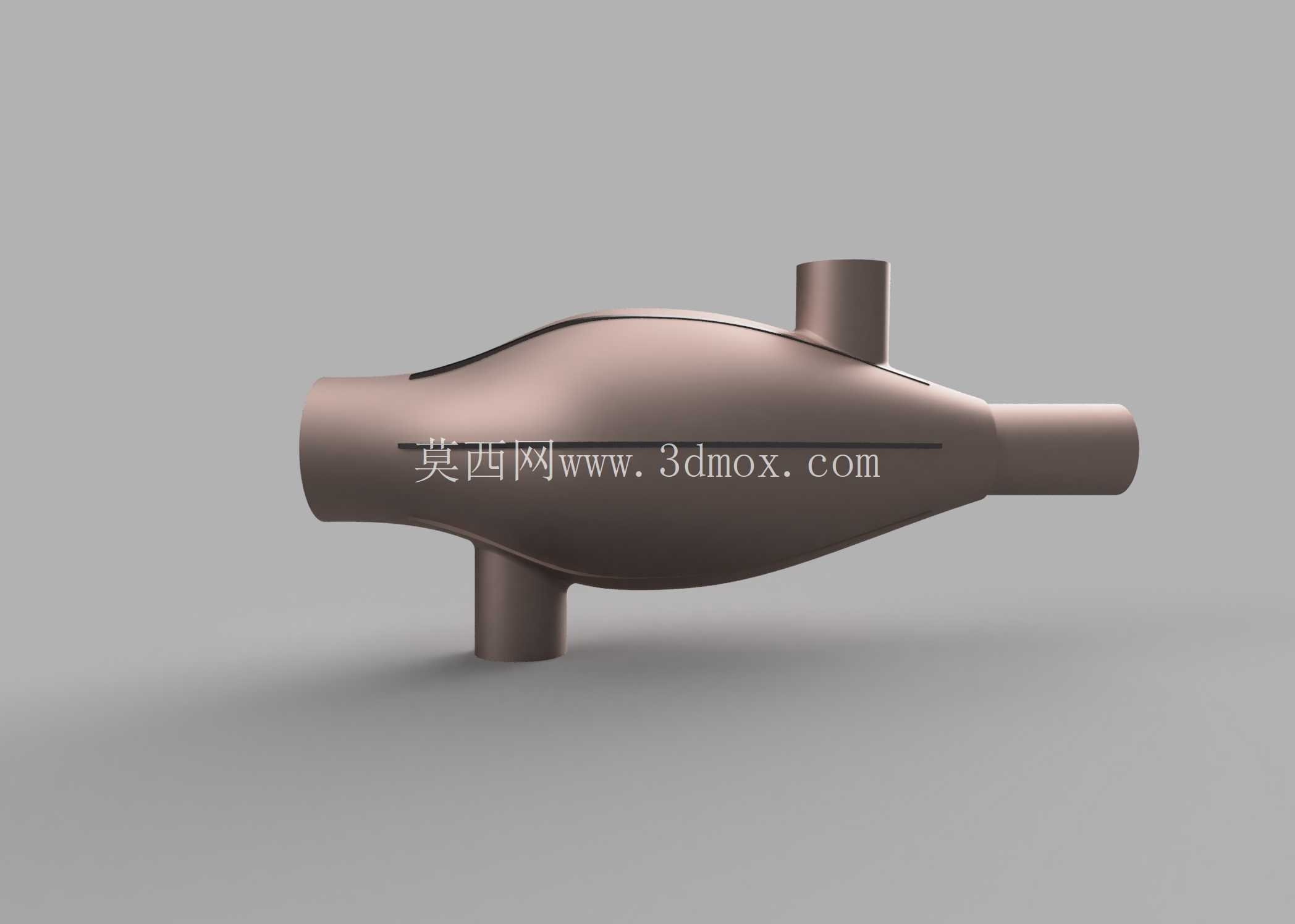

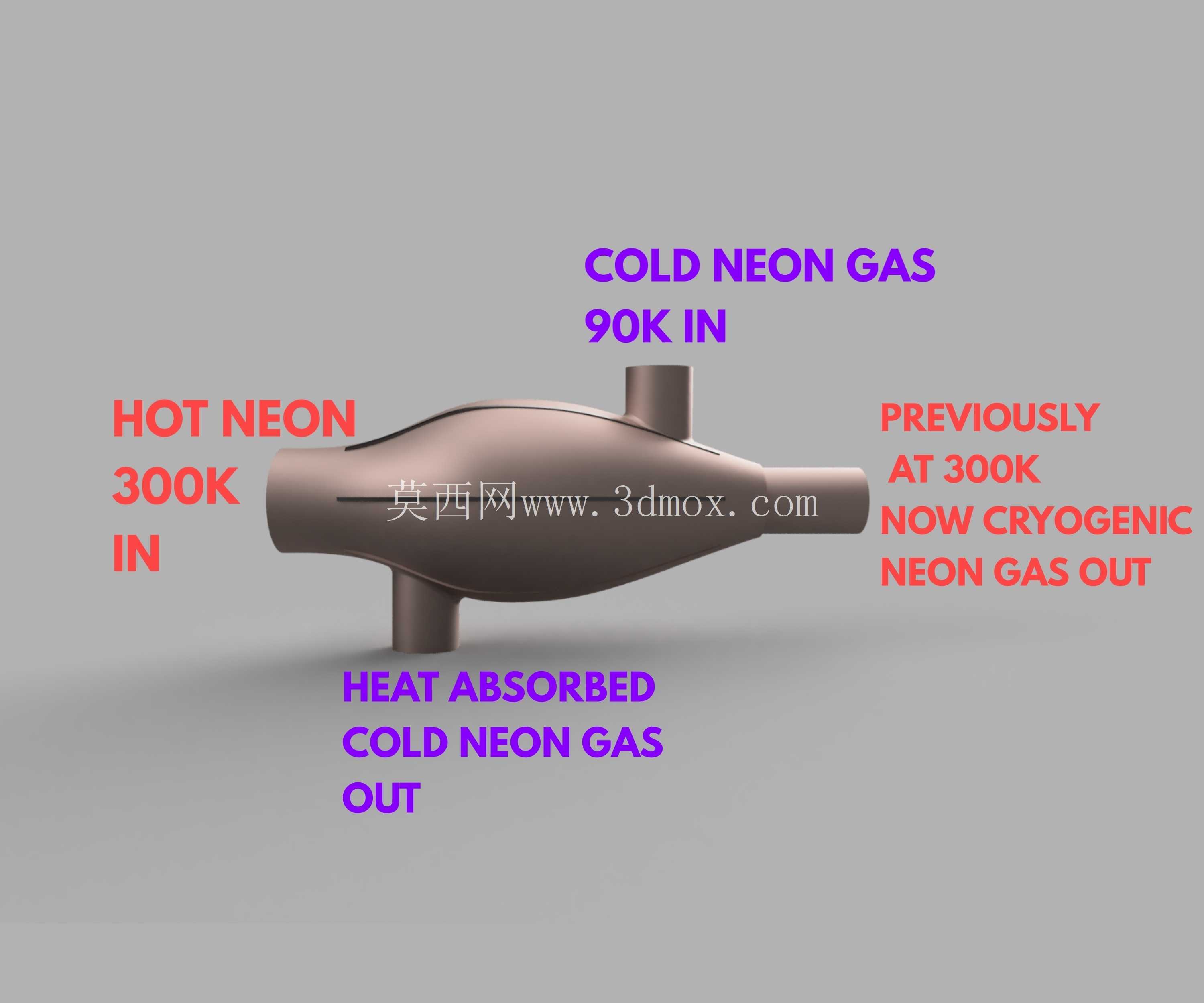

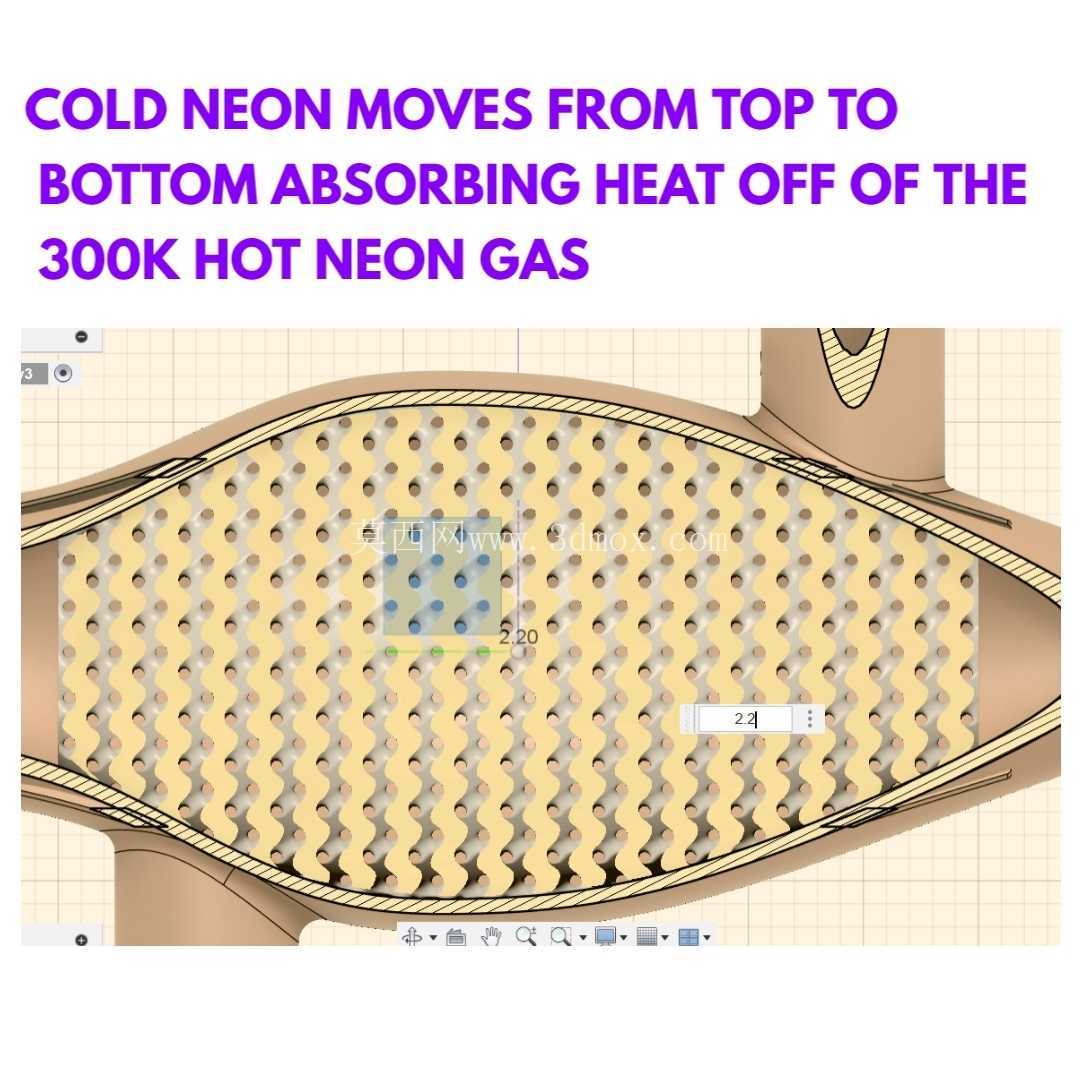

接口布局上，装置共设置四个流体接口，分别对应300K热氖气入口、90K冷氖气入口、换热后冷却至低温的氖气出口、吸收热量后的冷侧氖气出口，接口采用同轴侧置与端置结合的排布方式，热流体入口与冷流体出口布置在壳体同一侧的两端，冷流体入口与热流体出口布置在另一侧，完全匹配逆流换热的流道走向，让冷热流体在壳体内全程保持逆向流动，最大化对数平均温差，提升换热效率。从安装边界来看，整体结构采用卧式安装形式，底部设置两个支撑脚，支撑脚的安装面做了平面度处理，能够直接固定在系统安装支架上，不需要额外加装调整垫片，整体轴向长度适配小型低温系统的安装空间，径向尺寸控制紧凑，能够嵌入到集成式低温冷箱的内部布局中，不会占用过多的系统安装空间。

在实际流道设计中，螺旋晶格的流道截面做了渐变处理，从入口段到出口段的流道通径根据流体温度变化带来的密度变化做匹配调整，避免低温下流体密度升高导致的流速骤降，保证整个换热区间内的流体流速保持在合理区间，既不会因为流速过高带来过大的流动阻力，也不会因为流速过低导致换热系数下降。卵形壳体的壁厚根据深冷工况下的承压要求做了等强度设计，曲面过渡区域的壁厚做了局部加强，能够承受低温工况下的内外压差，同时减少壳体本身的冷量传导损失。接口的连接尺寸匹配常规低温管路的标准接头，不需要额外定制转接头就可以直接接入系统管路，降低现场安装的适配难度。

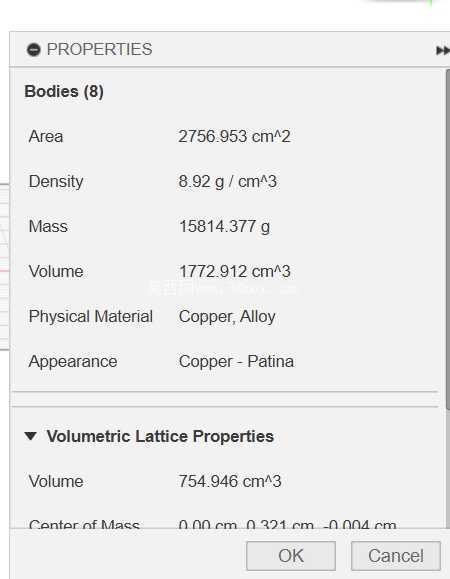

从实际运行的角度来看，这种结构相比同换热功率的传统管壳式换热器，体积能够缩小40%左右，流动阻力降低25%，同时因为晶格结构的扰流作用，换热效率提升30%以上，非常适合对安装空间、换热效率、压损都有较高要求的小型深冷系统。在结构建模过程中，螺旋晶格的单元参数经过反复迭代，晶格的螺旋升角、单元间距、筋条厚度都做了参数化调整，保证在满足结构强度的前提下，最大化换热面积与扰流效果，同时避免筋条过密导致的流道堵塞问题。壳体与内部晶格结构采用一体化的构型设计，减少了传统换热器的焊接接缝数量，从结构上降低了深冷工况下焊缝泄漏的风险，提升装置长期运行的可靠性。
