紧凑型大表面真空换热装置结构设计

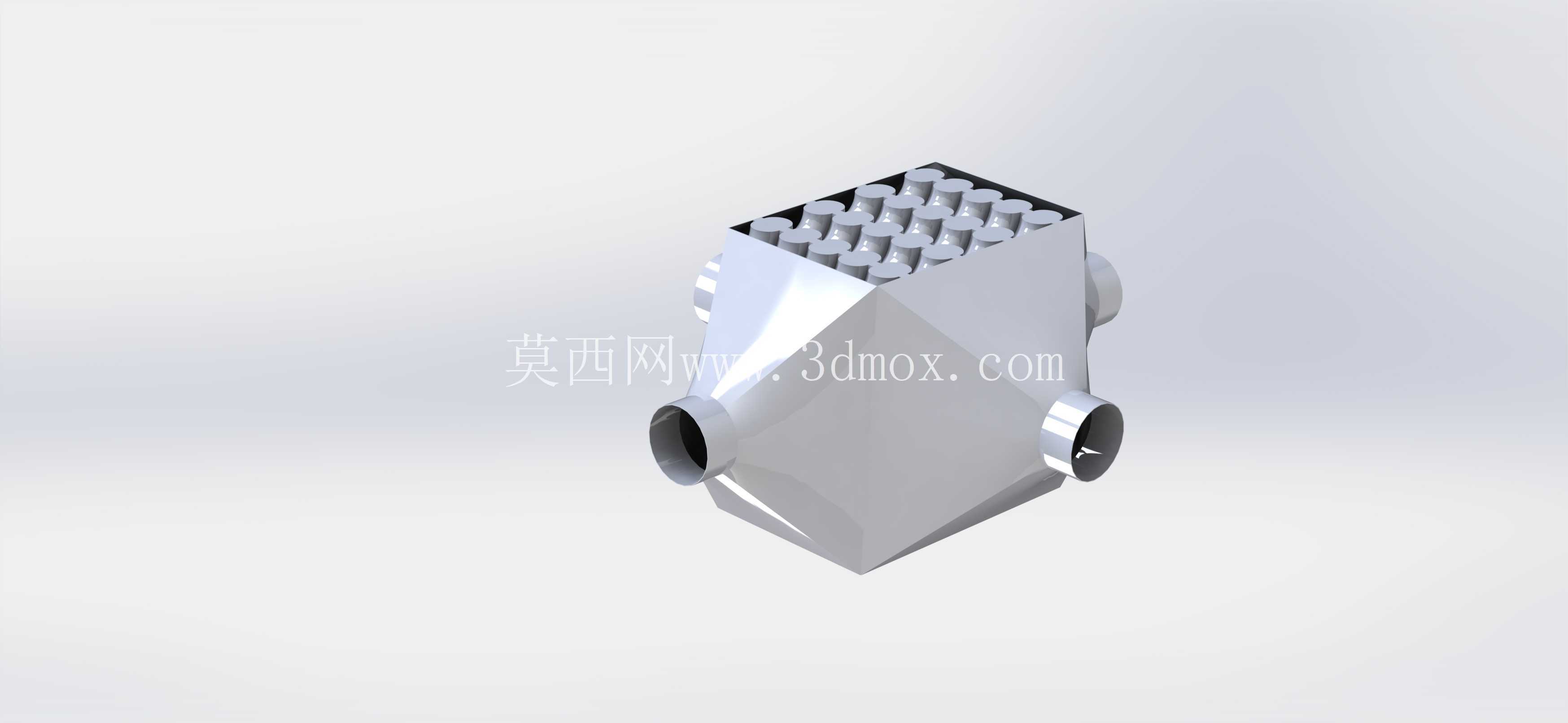

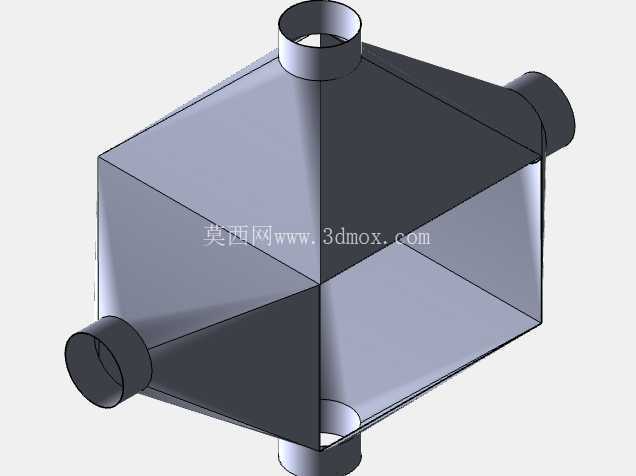

　　在真空镀膜、半导体晶圆制程、空间环境模拟试验舱这类对热负荷控制精度要求极高的场景里，常规管壳式换热器往往因为流道冗余体积大、真空侧流阻偏高、换热面积密度不足的问题，很难适配紧凑安装空间下的高效热交换需求，这款紧凑型大表面真空热交换装置正是针对这类工况做的定向结构优化。从结构布局来看，整个换热核心采用立方体集成式设计，没有额外的冗余外伸结构，四个接口分别设置在立方体相邻的两个端面上，其中两个锥形进出口对应一次侧流体通路，另外两个接口对应二次侧换热回路，这种接口布局能极大压缩安装时的管路排布空间，不需要额外预留大角度弯管的操作空间，在真空舱壁旁侧的狭窄安装位里也能完成固定装配。

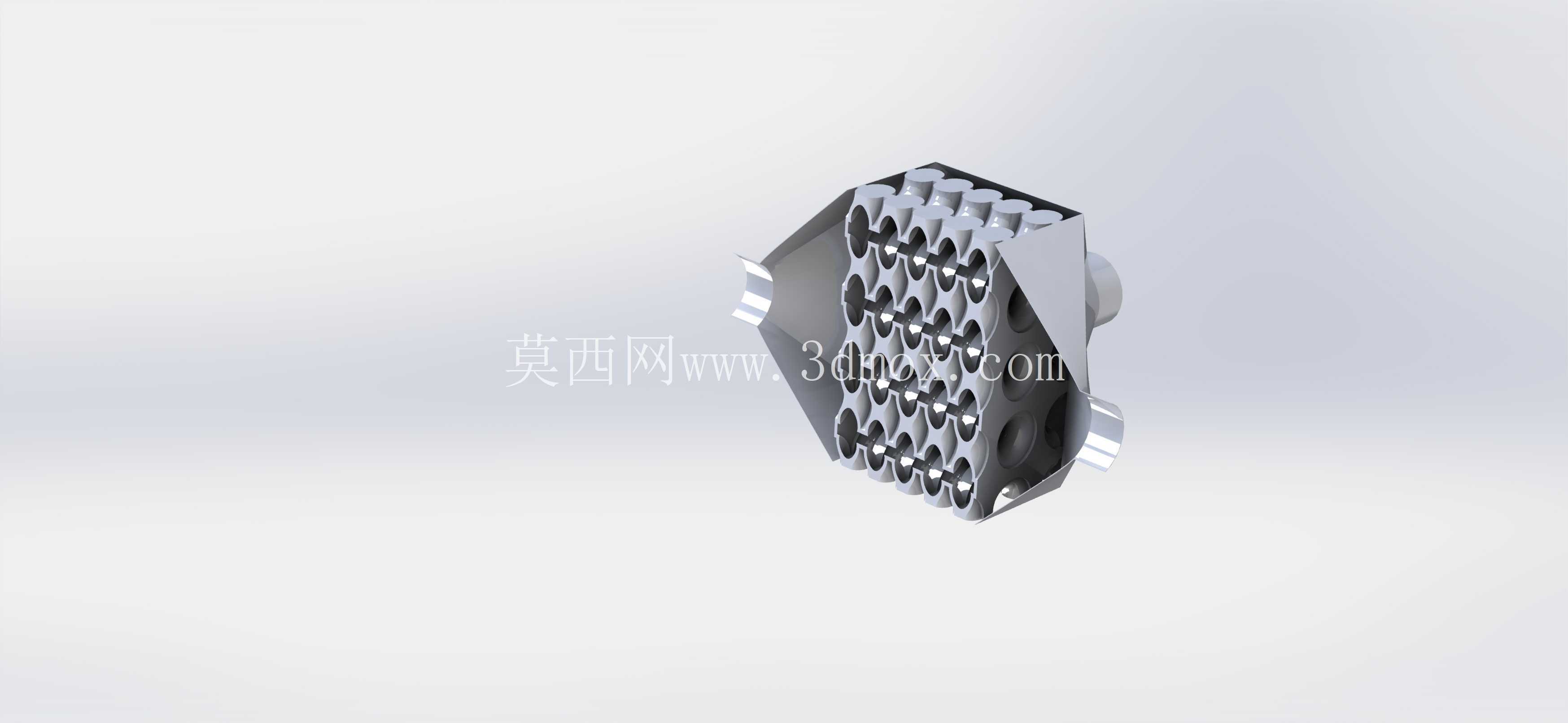

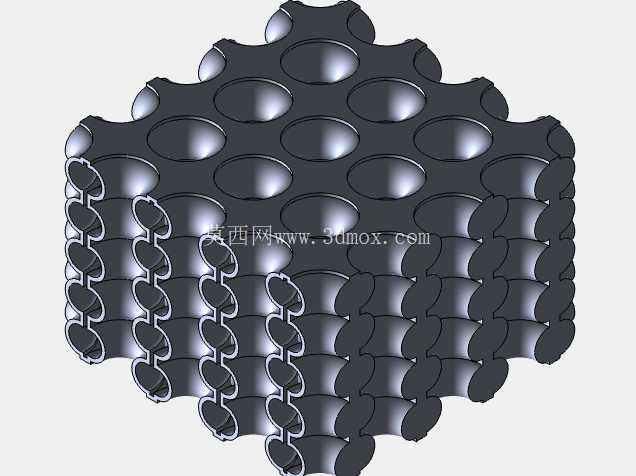

　　核心换热区采用结构化扩展表面阵列，也就是顶部密集排布的柱式换热结构，这种结构相比常规平直翅片，能在相同的立方体容积内提升近40%的有效换热面积，同时柱阵之间的流道经过流体仿真迭代，将真空侧的流体压降控制在极低水平，避免高真空工况下因为流阻过大导致的流体输送能耗攀升，也能减少流道内的涡流死区，杜绝局部换热不均引发的壁面结露或者局部过热问题。进出口段的锥形过渡结构是整个设计里很见工程细节的部分，常规直连式进出口在流体进入换热核心区时，会因为流道截面突变出现中心区流量集中、边缘区流量不足的问题，锥形过渡段通过渐变的截面收缩比，让进入换热柱阵的流体在整个截面上的流速差控制在8%以内，实现全截面的流量均匀分布，既提升了整体换热效率，也避免了局部流速过高引发的柱阵冲蚀问题。材质选择上采用6061-T6铝合金作为主体加工材料，这种材料的导热系数能满足真空工况下的快速热传导需求，同时密度低，整个换热单元的自重比同功率不锈钢换热器低近60%，对于安装在真空舱活动壁面或者移动试验平台上的场景来说，能大幅降低安装支撑结构的载荷要求，而且6061-T6的焊接性能和机加工性能优异，换热柱阵和外壳体可以采用真空钎焊工艺一次成型，减少拼接缝隙带来的真空泄漏风险，适配10^-3Pa级的高真空工作环境。

　　从安装边界来看，整个立方体核心的外轮廓没有突出的安装耳或者冗余结构，安装时可以直接通过四个接口的法兰面完成固定，也可以根据实际安装空间在外壳体的平面上额外加工安装螺孔，不需要对主体结构做破坏性改动，接口的通径匹配常规真空系统的KF标准接口尺寸，能直接和现有真空管路对接，不需要额外定制转接头。在实际使用场景中，这款换热装置既可以作为真空舱内部的载冷剂换热终端，直接对舱内的试验件或者工艺区域做温度调控，也可以集成在小型真空机组的排气回路上，对抽出的高温气体做预冷却，避免高温气体损坏后端的真空获得设备，因为整体结构紧凑，甚至可以直接集成在小型移动式真空设备的内部框架里，不需要额外预留独立的安装舱室。

　　结构设计上还考虑了维护便利性，整个换热流道没有狭窄的弯折死角，在使用水基载冷剂的时候，即使长期运行出现少量水垢，也可以通过常规的弱酸冲洗完成清理，不需要拆解整个换热单元，柱阵结构的刚性足够，冲洗时的流体冲击不会造成柱片变形，能长期保持换热性能的稳定。相比同功率的常规真空换热器，这款产品的整体体积压缩了近50%，换热效率提升30%以上，同时流阻降低25%，非常适合对安装空间、设备自重、换热效率都有严格要求的高端真空应用场景，在结构建模过程中，所有的流道过渡圆角、柱阵排布间距、锥段收缩角度都经过了参数化迭代，能根据不同的换热功率需求快速调整尺寸参数，衍生出不同功率等级的系列化产品，不需要重新做整体结构的重新设计，能大幅缩短衍生型号的开发周期。
