带翻盖提手的便携组装式储液容器结构

这款储液容器的结构设计，最初是面向户外作业、短途出行场景下的便携储水需求做的方案，同时兼顾了3D打印快速成型的工艺适配性，整个组件拆分逻辑完全贴合FDM打印的成型特点，不需要额外添加支撑结构就能完成所有零件的打印制作，普通桌面级3D打印机就可以完成整套零件的生产，不需要特殊的工业级成型设备。从实际使用场景来看，这类容器除了日常户外储水，也可以作为小型化工实验的试剂暂存容器、手工涂装作业的溶剂储放罐，甚至可以改装成小型绿植的自动供水储液罐，适配场景的弹性很大，核心是依靠可靠的密封结构和快开翻盖设计，满足单手操作开合的使用需求。

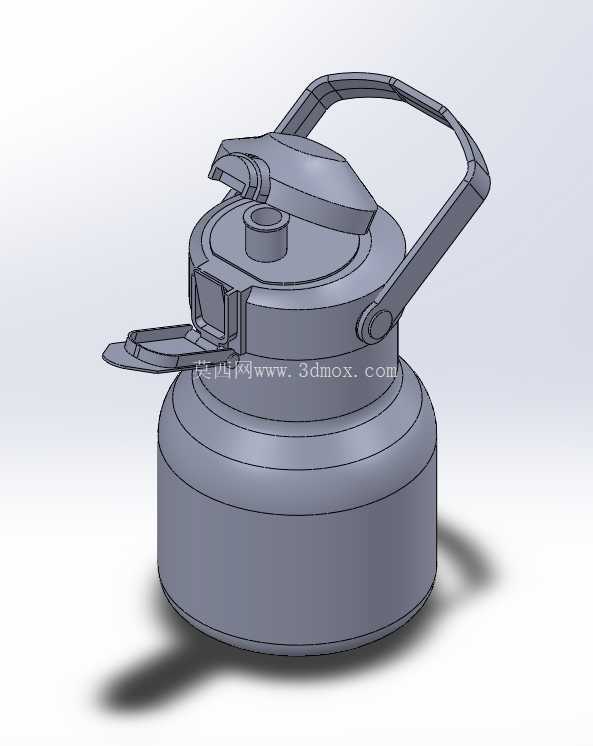

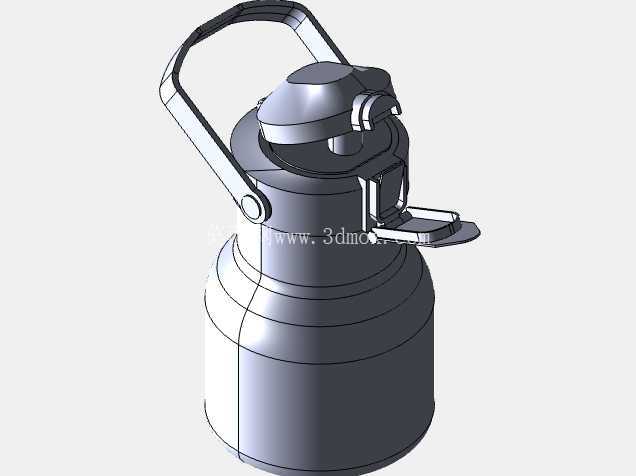

从功能特性上拆解，整个容器分为下桶身、上盖组件、翻盖压扣、提手四个核心部分，下桶身采用直筒加底部圆角过渡的结构，一方面是最大化内部储液容积，另一方面直筒外壁在3D打印时可以保证壁厚均匀，不会出现局部壁厚突变导致的打印翘曲问题，底部的圆角过渡既可以避免应力集中导致的桶身开裂，也能在放置时减少和接触面的硬摩擦，提升放置稳定性。上盖和桶身之间采用卡扣加嵌入式密封槽的结构，密封槽预留了1.5mm的标准硅胶圈安装位，用户可以根据自己存储的液体属性选择对应耐腐蚀性的硅胶密封圈，不需要额外修改结构就能适配不同的密封需求，卡扣结构采用周向均匀分布的四个楔形扣，扣合时不需要旋转上盖，直接向下按压就能完成锁合，拆卸时只需要抠动卡扣边缘就能解锁，比传统螺纹旋合的结构操作效率更高，也不会出现螺纹处残留液体干结后卡死的问题。

翻盖部分的设计是整个结构的核心亮点，翻盖和上盖之间采用转轴加扭簧的预装结构，扭簧的预紧力经过反复调试，既可以保证翻盖闭合时出水口处的密封塞完全压入出水口，不会出现漏液问题，也能在按压侧边的压扣时，翻盖自动弹开到45度的固定角度，不会因为弹开角度过大导致液体溅出，出水口采用小直径凸台结构，出水时可以形成稳定的柱状水流，不会出现散流洒漏的问题，平时不用时翻盖的密封塞完全嵌入出水口内壁，哪怕容器倾倒也不会出现液体渗漏。侧边的压扣采用杠杆式结构，按压端做了防滑纹理处理，只需要很小的按压力度就能解锁翻盖，哪怕手上沾有水或者油污，也能轻松完成开合操作。

提手部分采用铰接式结构，和上盖两侧的铰接座配合，提手可以在0到180度范围内自由转动，提起时提手自动转到竖直方向，重心和桶身中心重合，提拿时不会出现倾斜洒漏的问题，放下时提手可以自然放倒到桶身侧面，不会占用额外的收纳空间，提手的截面做了圆弧过渡处理，提拿较重的满液状态容器时，不会硌手，长时间提拿也不会有明显的不适感。

从安装边界和尺寸适配来看，整个容器的最大外径控制在120mm，总高度（含提手竖直状态）为160mm，放倒提手后的总高度为110mm，完全适配普通家用背包的侧袋尺寸，也可以放入车载杯架中使用，所有零件的组装不需要额外的粘接剂或者紧固件，转轴部位直接采用3D打印的塑料轴销卡入铰接孔即可，轴销和铰接孔之间预留了0.2mm的配合间隙，既可以保证转动灵活，也不会出现松脱的问题，所有配合面的公差都按照3D打印的工艺特点做了适配，不需要后期打磨修整就能完成顺利组装，哪怕是没有装配经验的普通用户，也能在5分钟内完成所有零件的组装。

设计过程中特意规避了传统储液容器的很多痛点，比如传统螺纹盖容易因为旋合力度过大导致滑牙，这款结构的卡扣锁合有明确的到位反馈，不会出现锁合不到位或者过紧的问题；传统一体成型的储液容器内部清洗困难，这款结构可以完全拆解，桶身内部、上盖内侧、翻盖密封处都可以直接接触清洗，不会残留污渍滋生细菌；另外整个结构没有金属零件，哪怕存储有一定腐蚀性的液体，也不会出现金属锈蚀污染液体的问题，所有塑料零件都可以根据使用需求选择PLA、PETG、ABS等不同的3D打印材料，日常常温储水用PLA即可，需要存储温度稍高的液体或者有一定腐蚀性的液体时，可以更换PETG或者ABS材料打印，结构本身不需要做任何修改。

从结构强度角度考虑，桶身壁厚设置为2.5mm，在装满常温液体的状态下，提拿时桶身不会出现明显的形变，卡扣部位的壁厚做了局部加厚处理，反复开合1000次以上也不会出现断裂问题，铰接部位的受力面做了加强筋设计，满液状态下提拿时，铰接座不会出现开裂的问题。整个结构的组装逻辑非常简单，没有复杂的传动部件，后期维护只需要定期更换密封圈即可，不需要更换其他结构件，使用寿命远高于普通一体成型的塑料储液容器。
