树莓派4寸触控显示一体化便携外壳结构

做嵌入式便携开发的同行大多碰到过这类痛点：树莓派主板加独立触控屏散接的时候，要么排线外露容易拉扯损坏，要么主板和屏没有固定支撑，现场调试、移动演示的时候稍不注意就碰松接口，临时用扎带固定又显得杂乱，还没法在工业现场、户外数据采集这类场景下长期使用。这款一体盒的设计，就是瞄准这类零散组件整合的实际需求，把4寸触控显示屏、树莓派4代主板的安装空间全部集成在同一个封闭壳体内，解决散件使用时的防护、固定、走线问题。

从实际应用场景来看，这类一体盒可以覆盖不少细分使用需求：做小型便携数据采集终端的时候，不用额外定制外壳，直接把主板、屏装进去，就能拿到生产车间做设备点位的临时数据读取，壳体的封闭结构能挡住车间里的浮尘、金属切削碎屑，避免主板引脚短路；做嵌入式教学演示的时候，整套设备拎起来就能走，不用额外拆装箱包，屏和主板的相对位置固定，不会因为搬运过程中的磕碰导致排线松脱、屏幕错位；甚至做小型桌面级工控节点的时候，这个壳体可以直接通过侧边的安装孔固定在设备机架上，不用额外做安装支架，省掉不少二次加工的工作量。

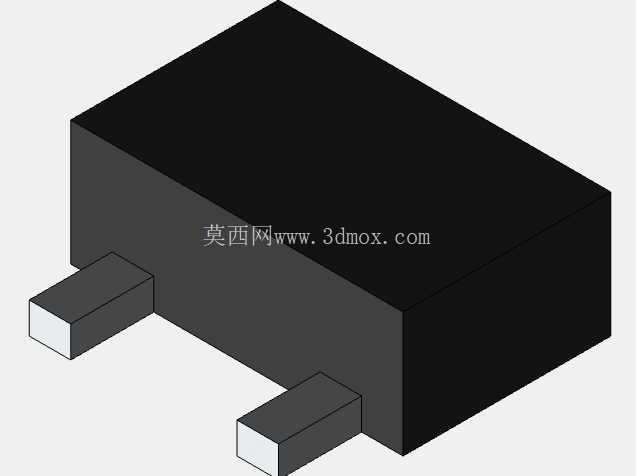

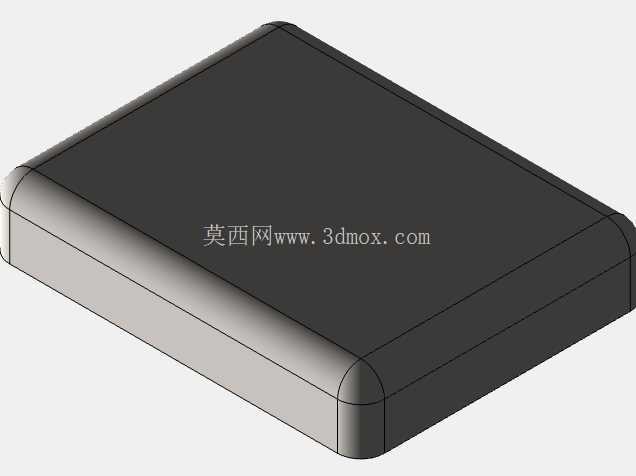

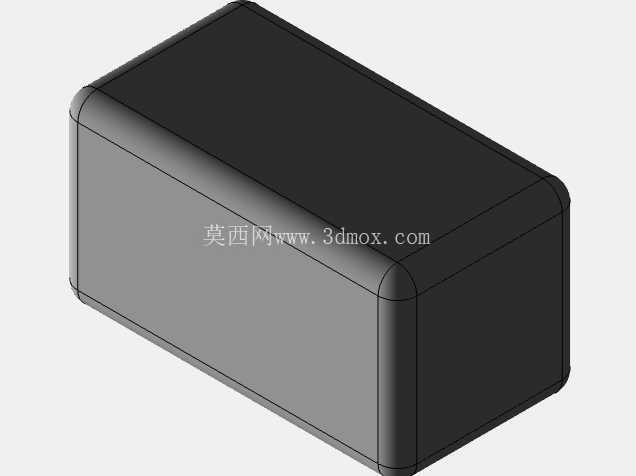

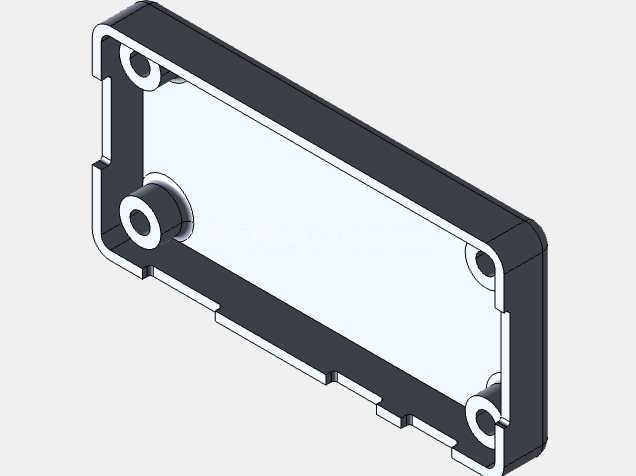

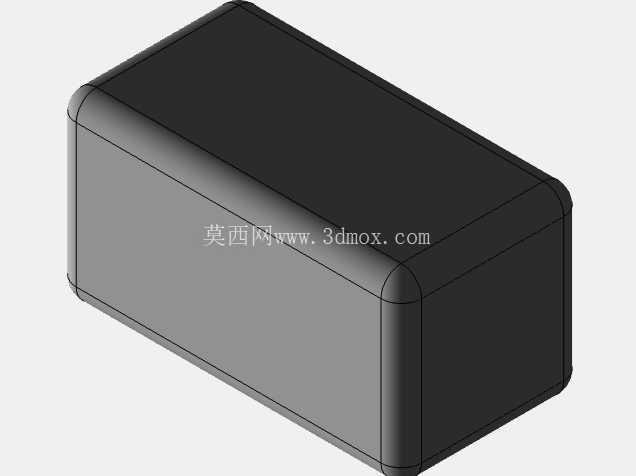

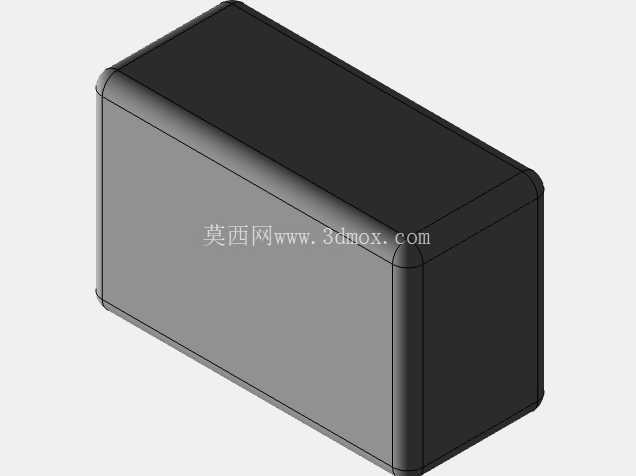

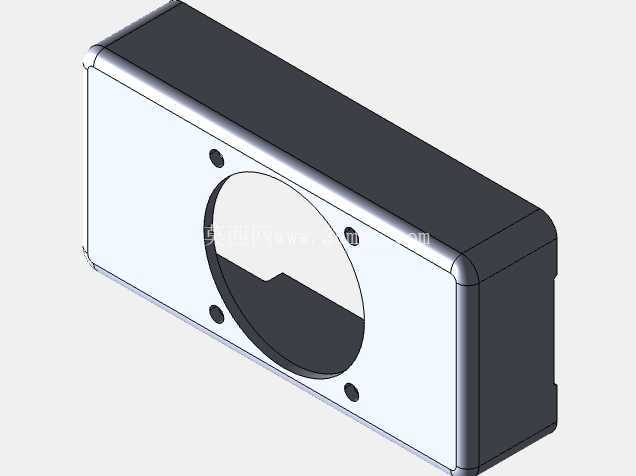

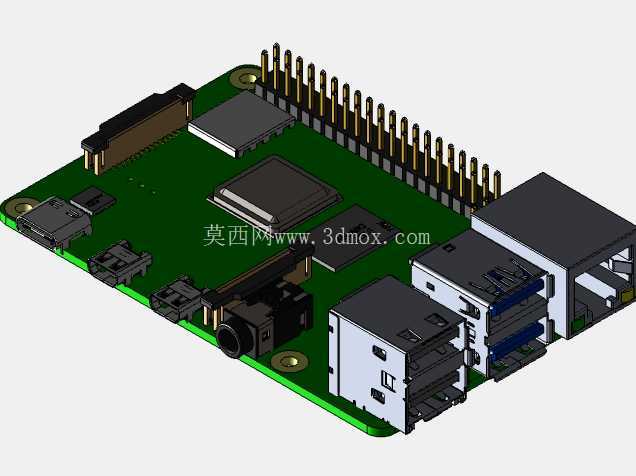

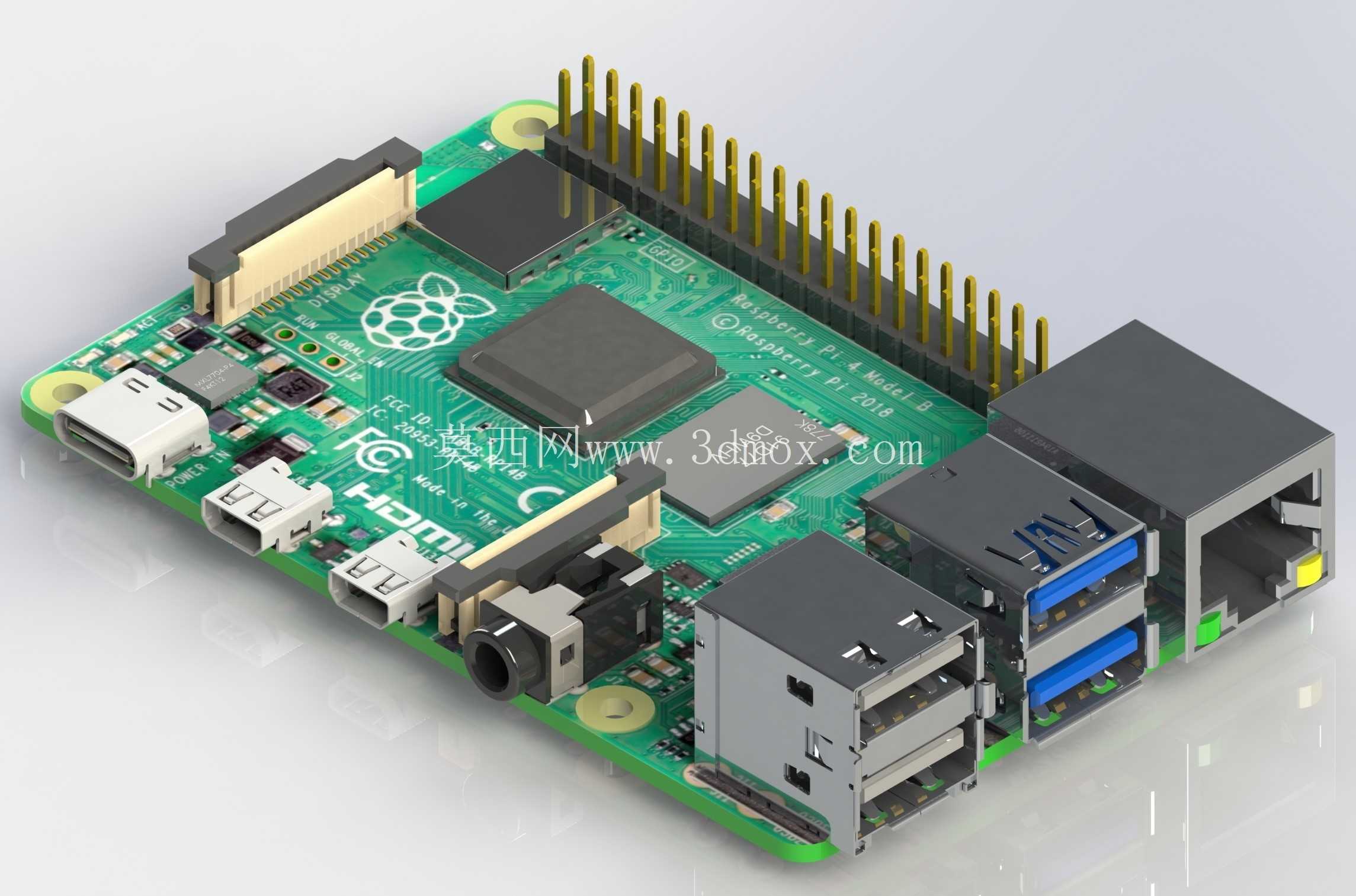

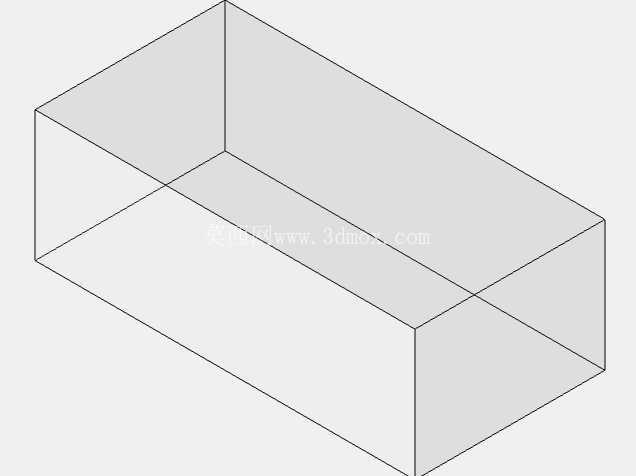

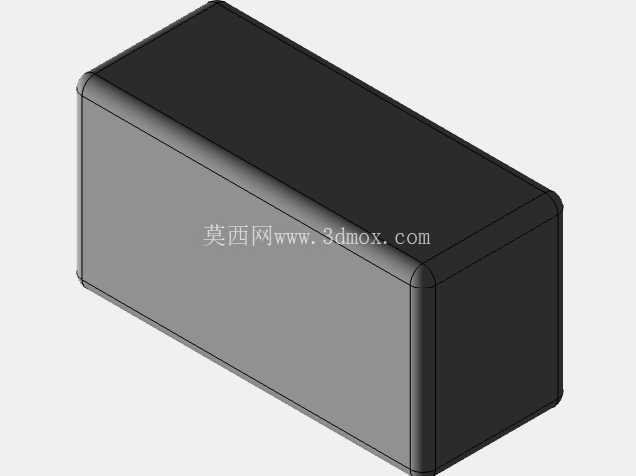

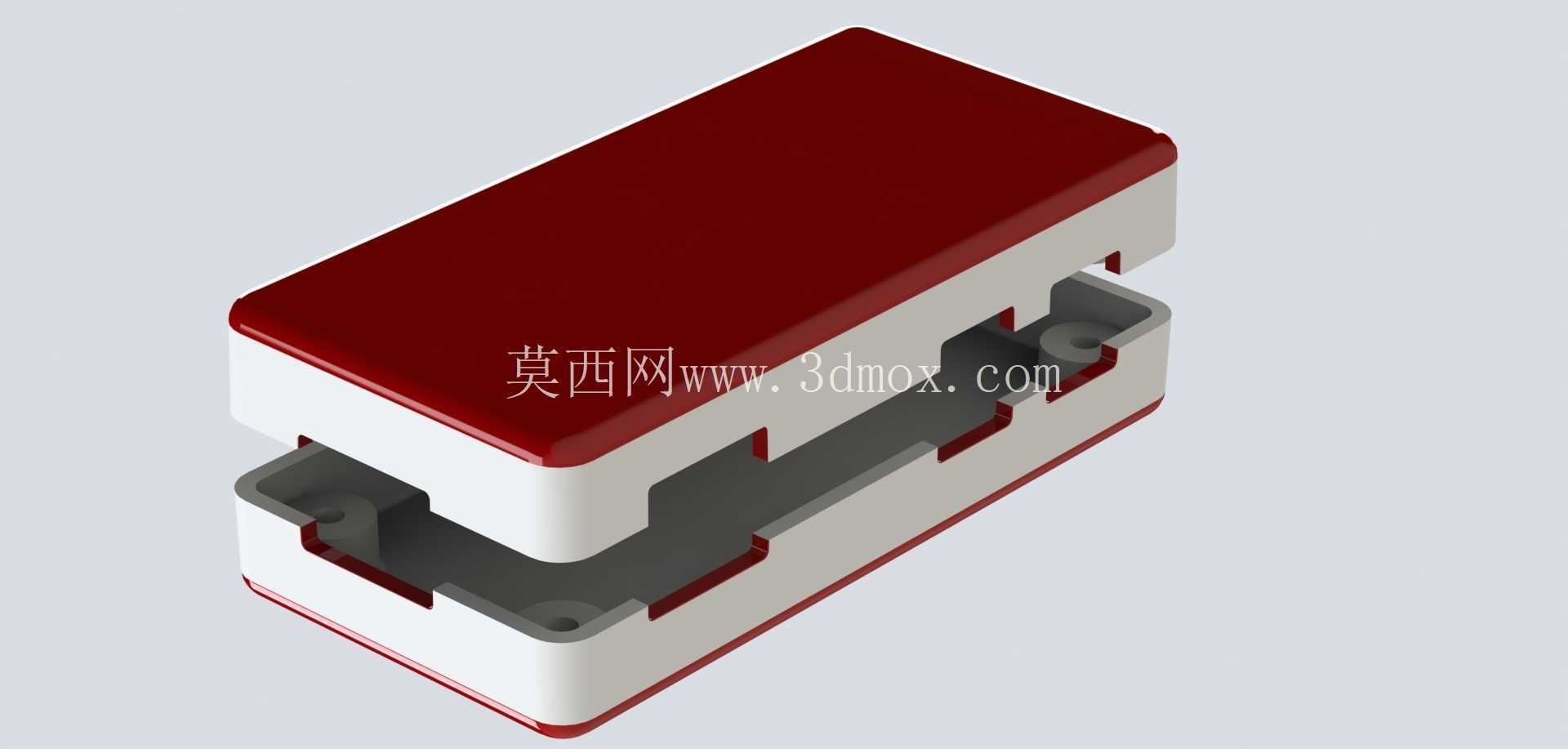

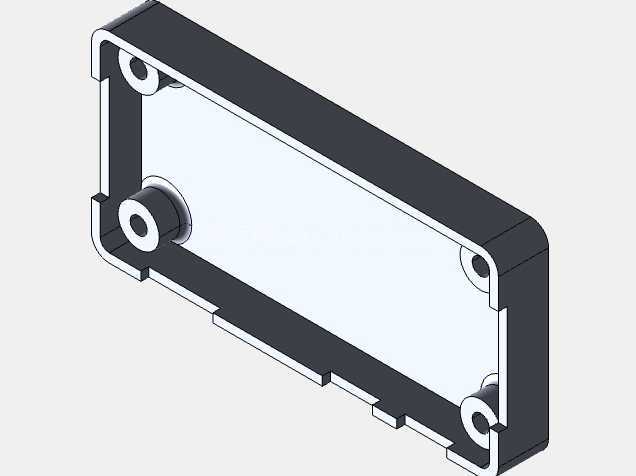

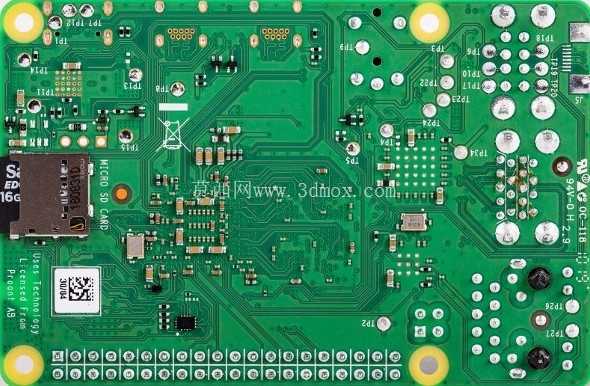

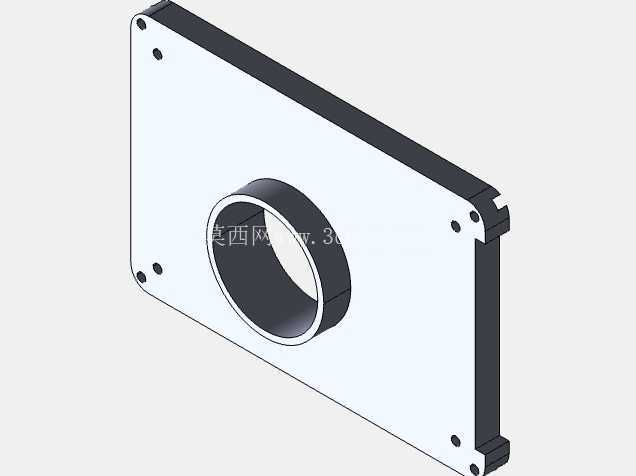

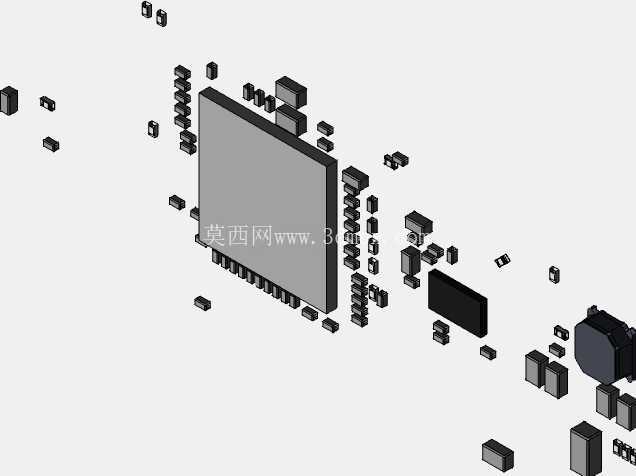

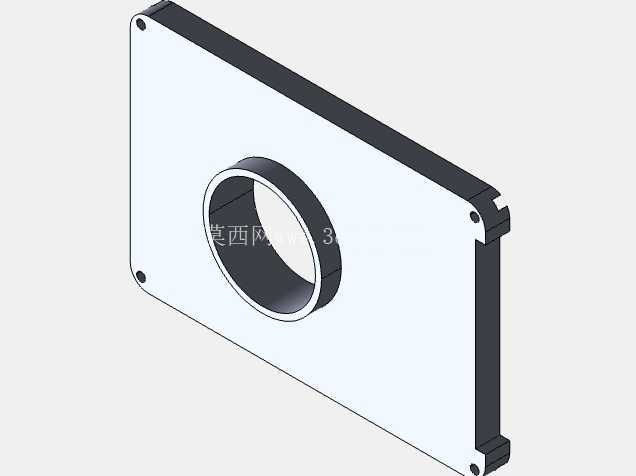

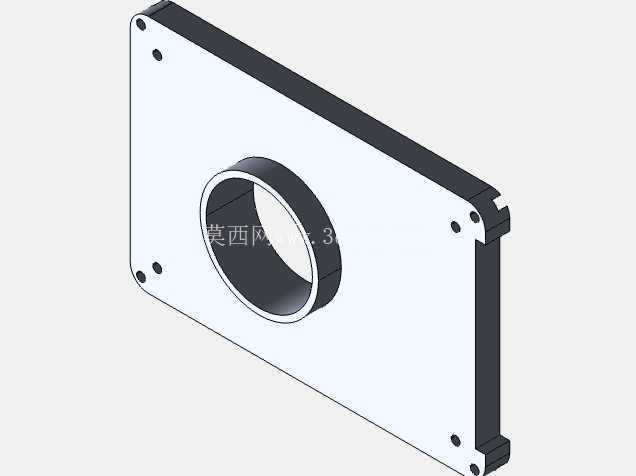

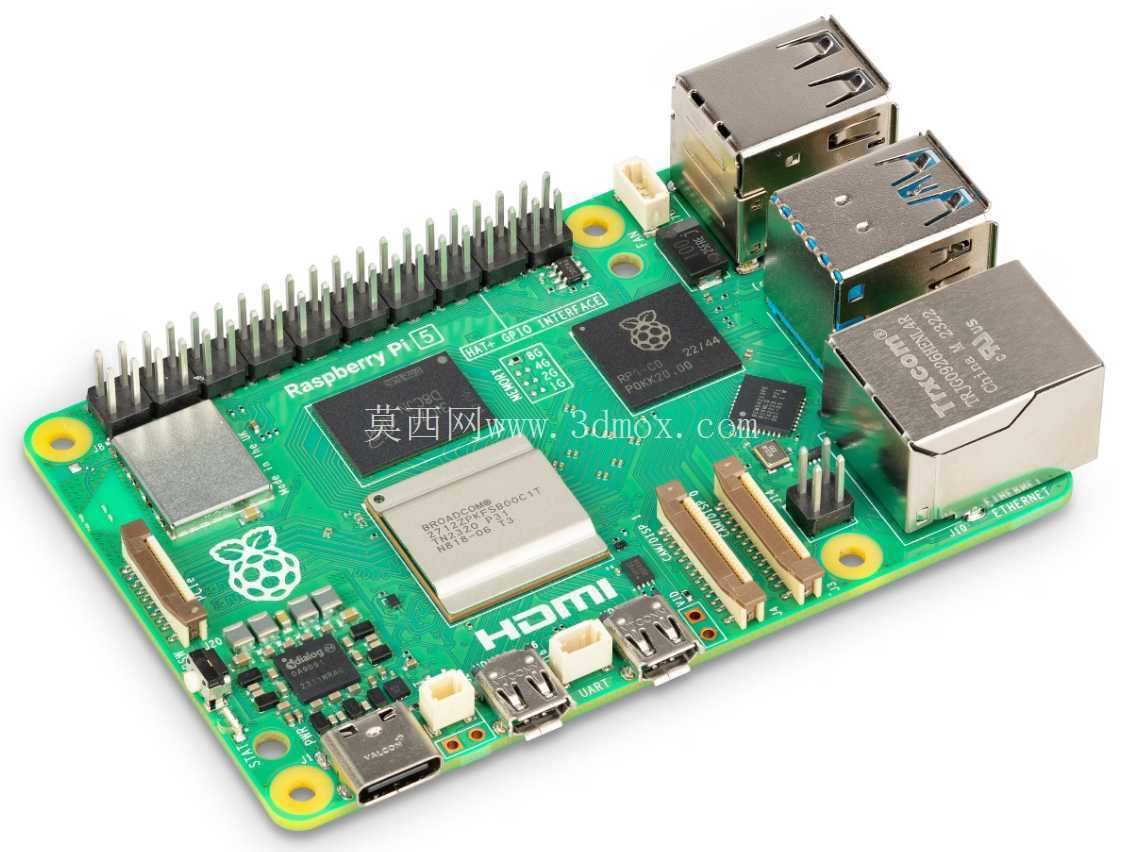

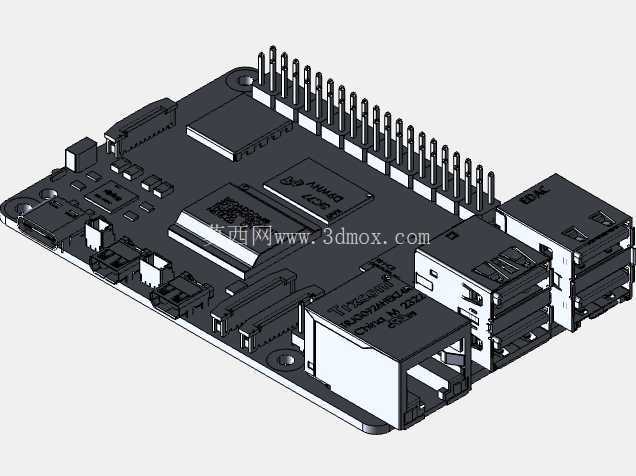

设计思路上没有做多余的花哨结构，整体采用圆角长方体的造型，四个边角做了大圆弧过渡，一方面是避免直角磕碰的时候划伤操作人员，另一方面在铸造或者注塑加工的时候，圆角结构能减少应力集中，降低壳体成型后边角开裂的概率，日常移动掉落的时候，圆弧面也能分散冲击力，比直角结构的抗摔性能好不少。壳体内部做了分层的安装柱，对应树莓派主板的四个固定孔位，柱高刚好留出主板下方的散热空间，不用额外垫高主板，屏幕的安装位在壳体上半部分，和主板安装位之间留出了排线弯折的空间，不会因为排线压折导致显示信号传输故障。

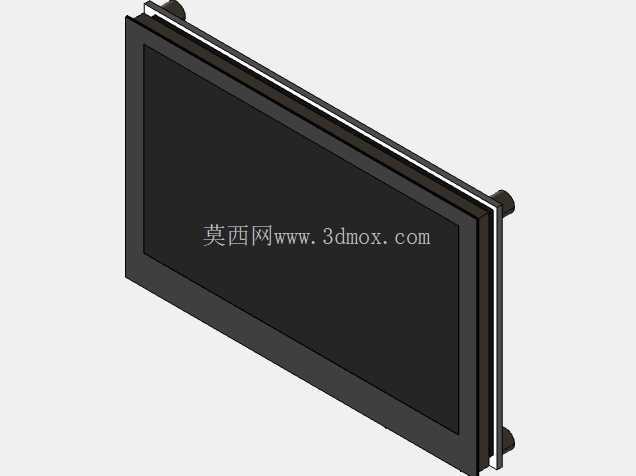

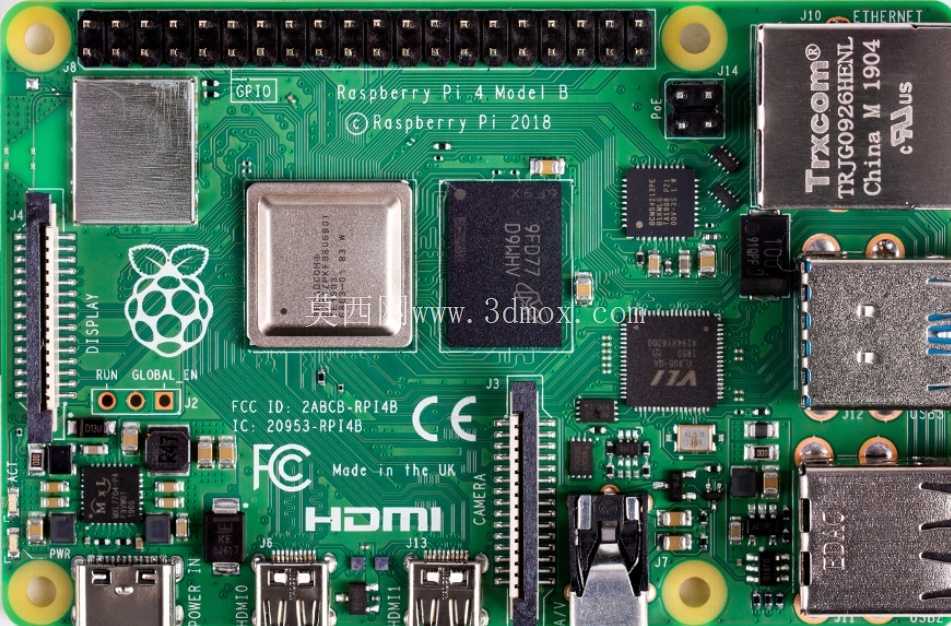

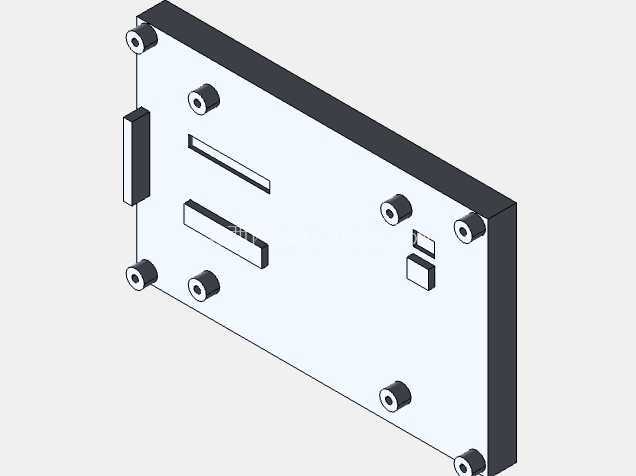

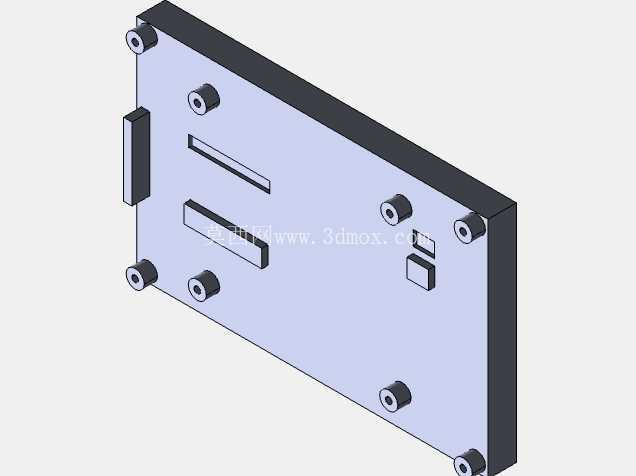

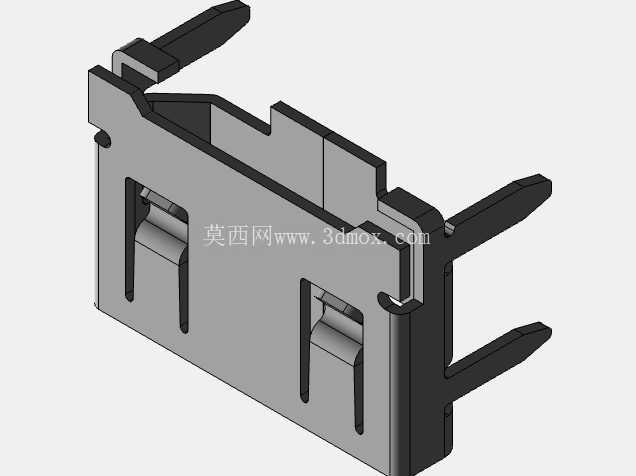

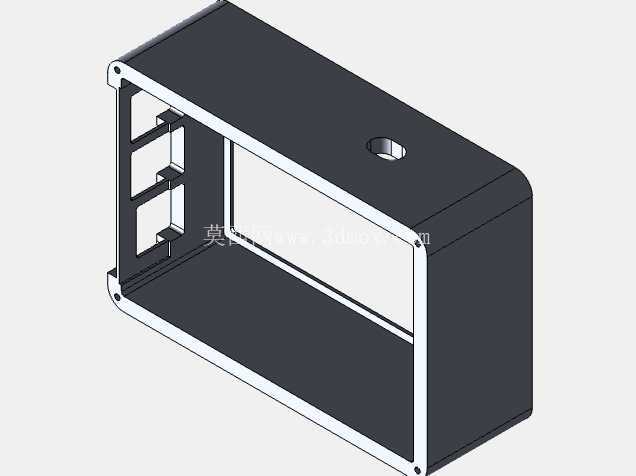

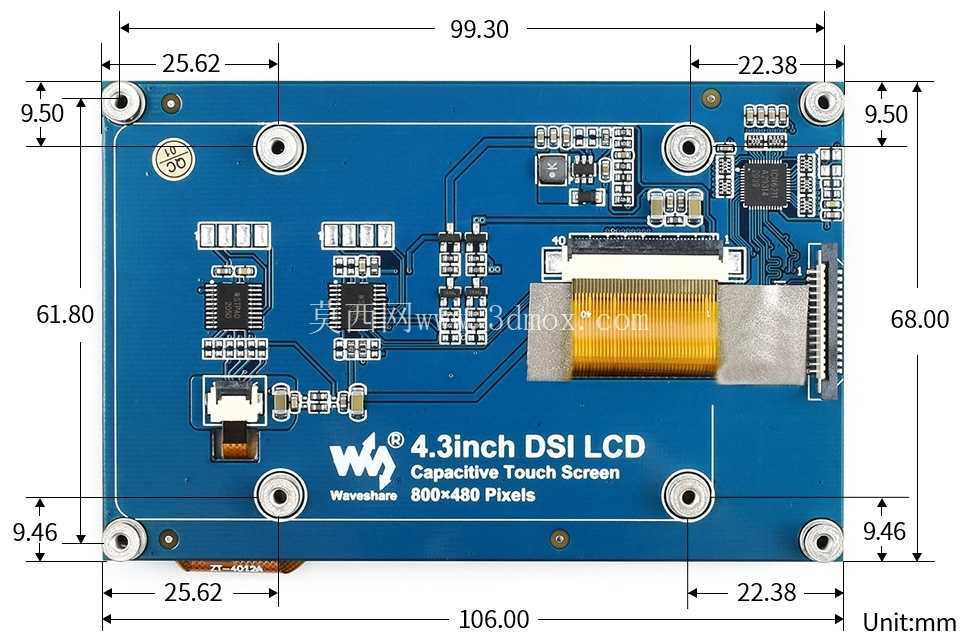

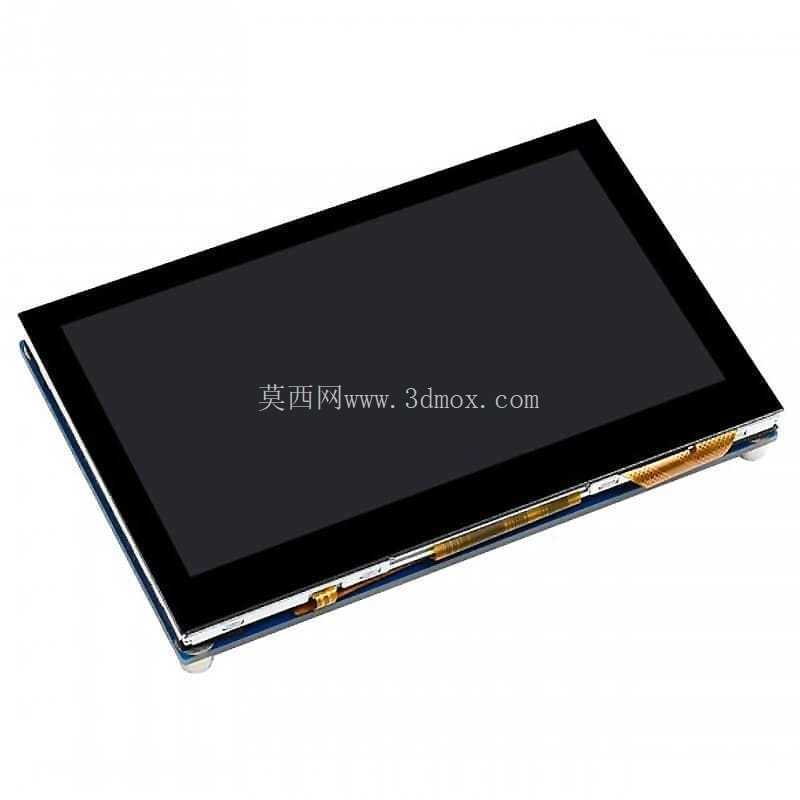

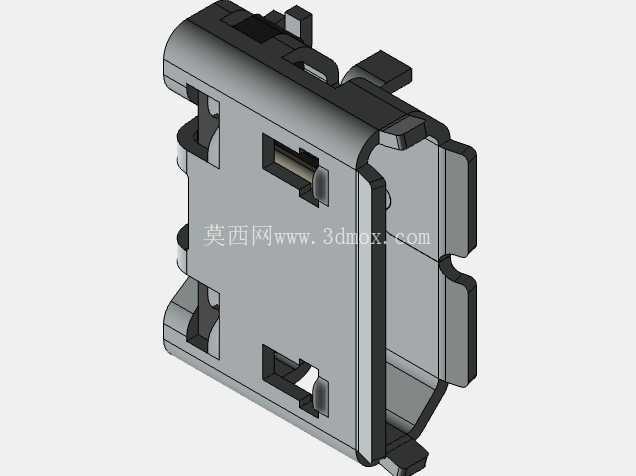

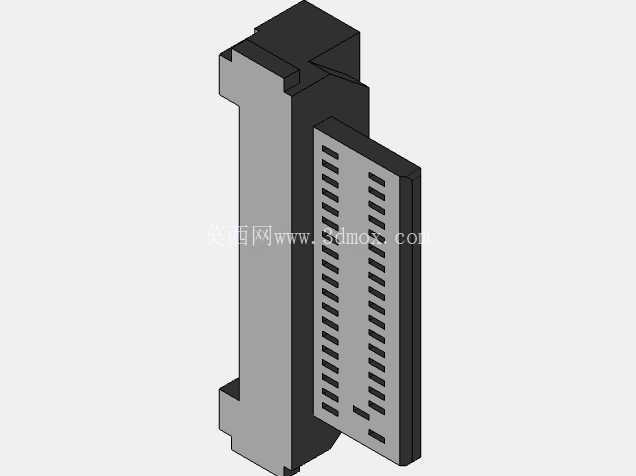

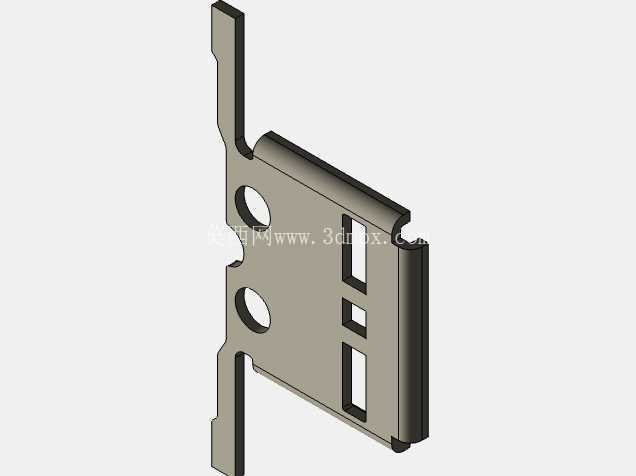

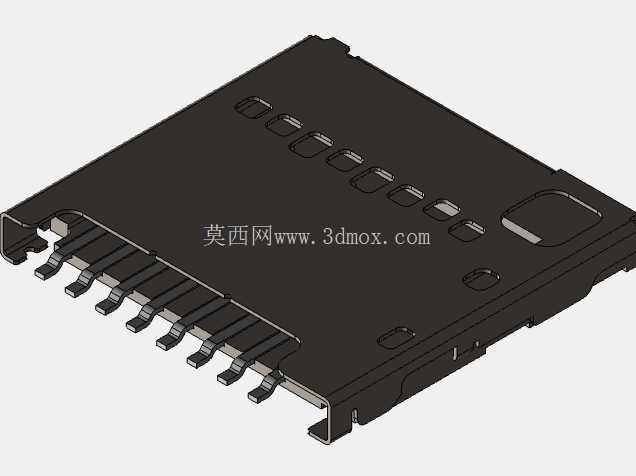

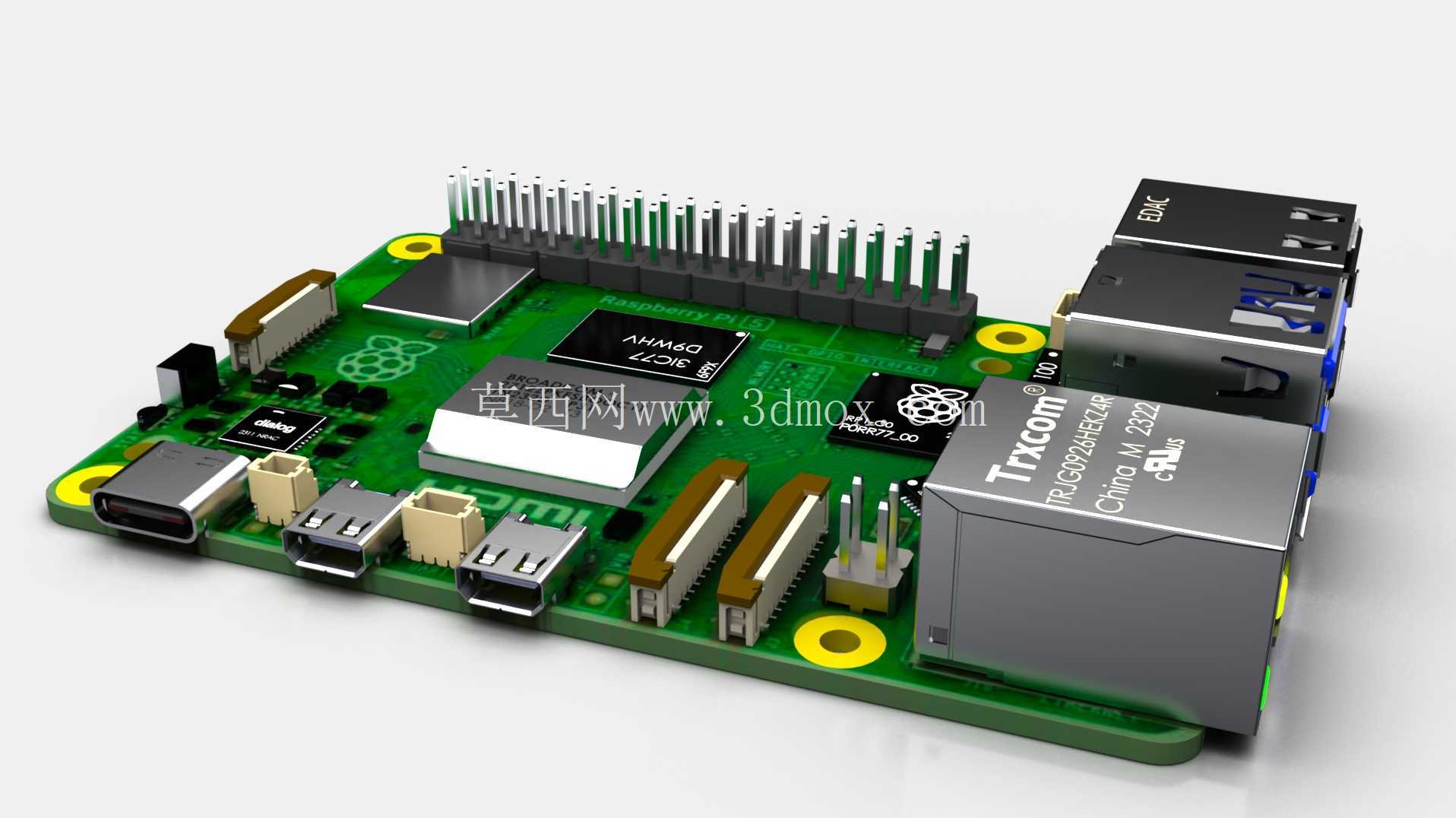

尺寸边界的设定完全贴合核心组件的安装需求，内部净空刚好容纳4寸触控屏的显示模组加驱动板，屏幕安装位的边缘做了限位台阶，屏幕装进去之后正面和壳体端面齐平，不会出现凸边或者凹陷，触摸操作的时候边缘不会硌手；主板安装区的侧边预留了接口对位槽，树莓派的HDMI口、USB口、电源口、网口都刚好对应壳体侧边的开口，插接线材的时候不用额外对准，接口和壳体开口的间隙控制在1mm以内，既不会因为间隙过大进灰，也不会因为公差累积导致线材插不进去。壳体的壁厚做了均匀化处理，整体壁厚保持在2mm，不管是用铸造工艺做金属壳体，还是用注塑工艺做塑料壳体，都不会出现壁厚不均导致的缩痕、填充不满问题，壳体的合模面做在侧边中线位置，上下壳对齐之后没有明显的错位台阶，外观一致性更好。

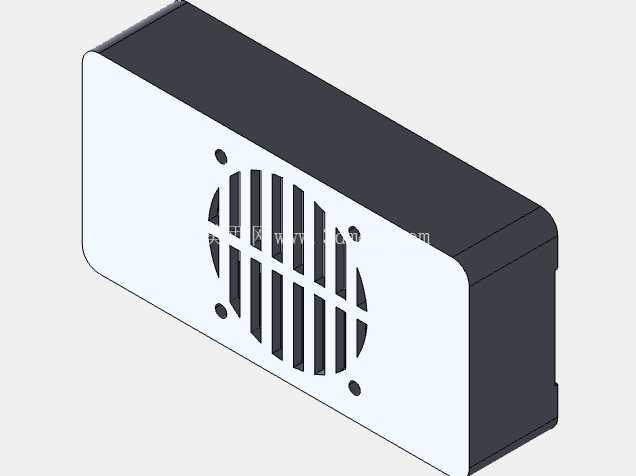

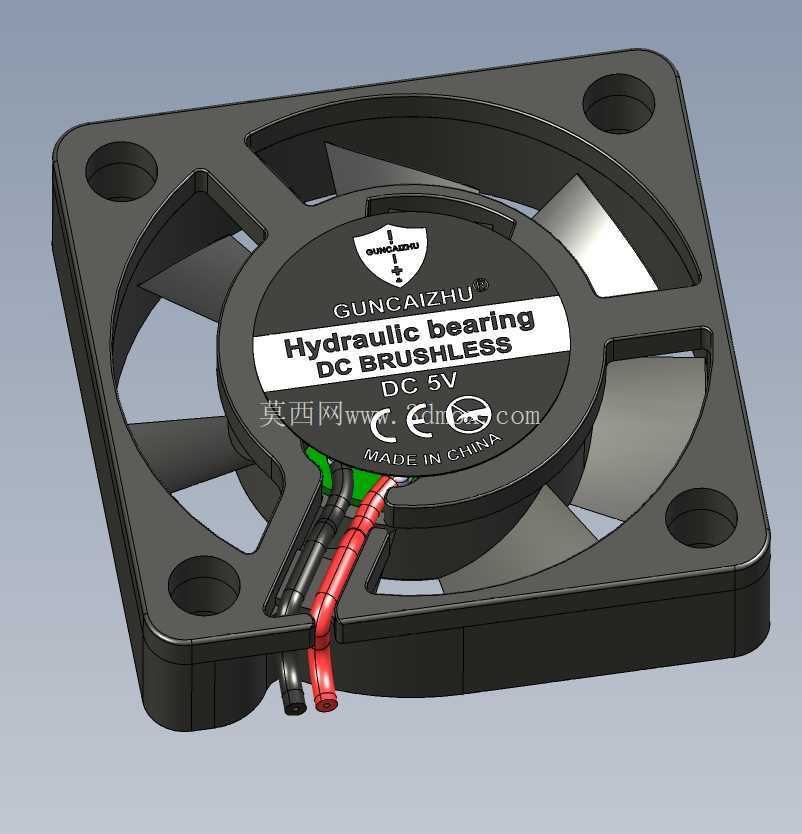

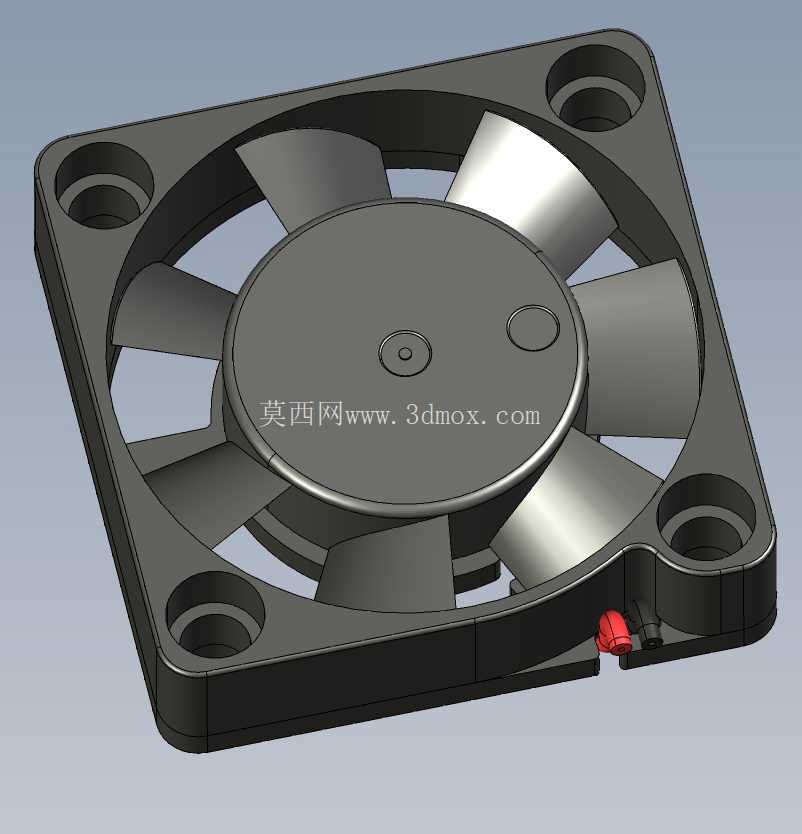

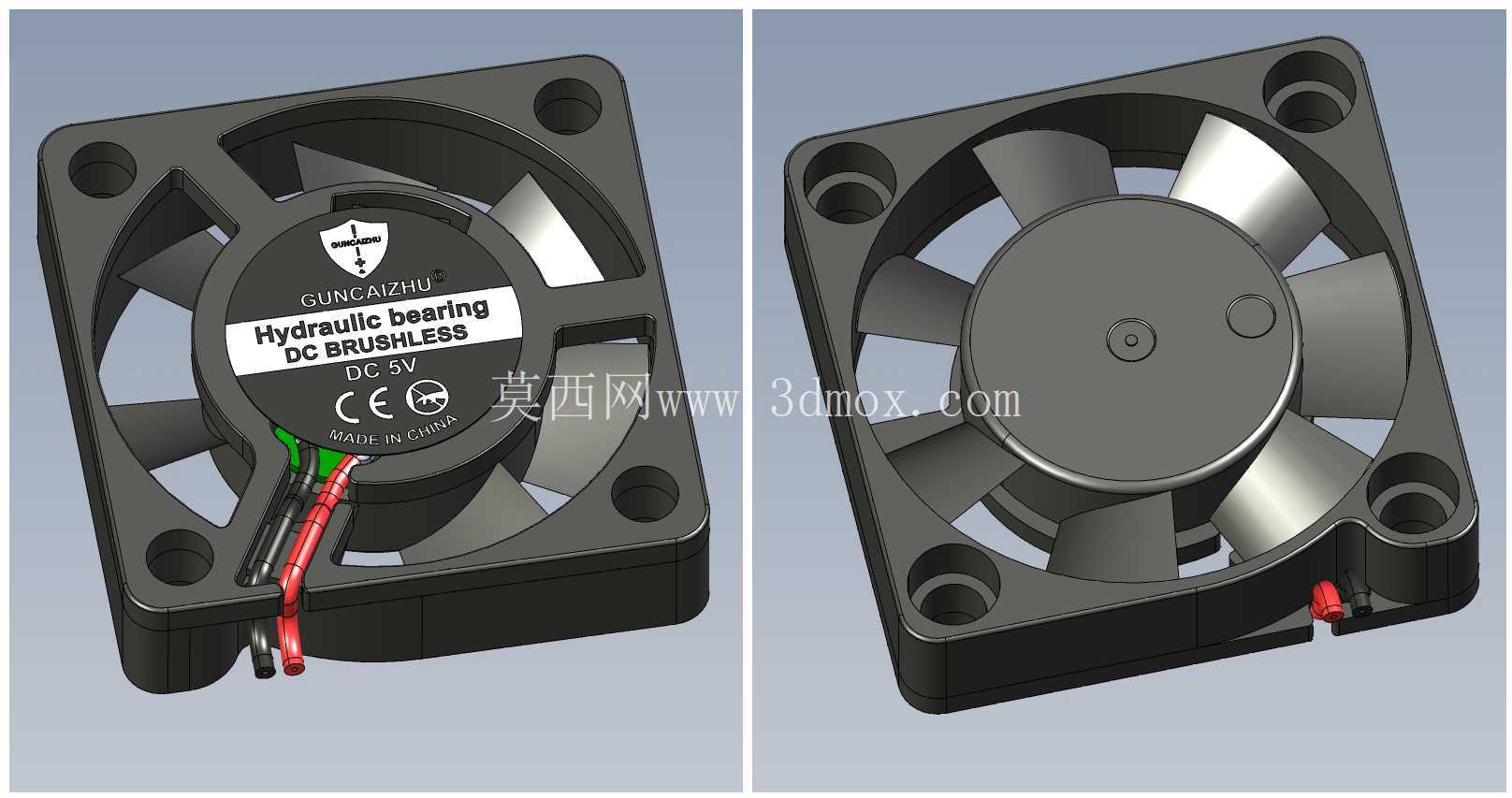

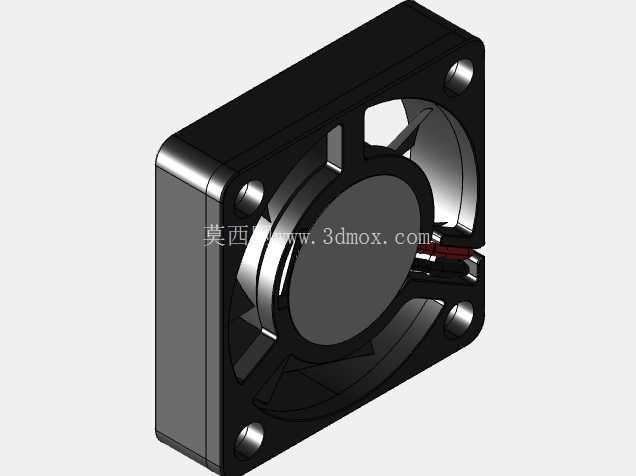

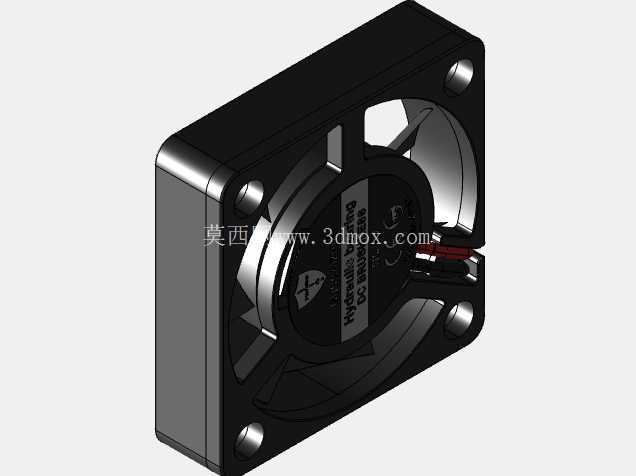

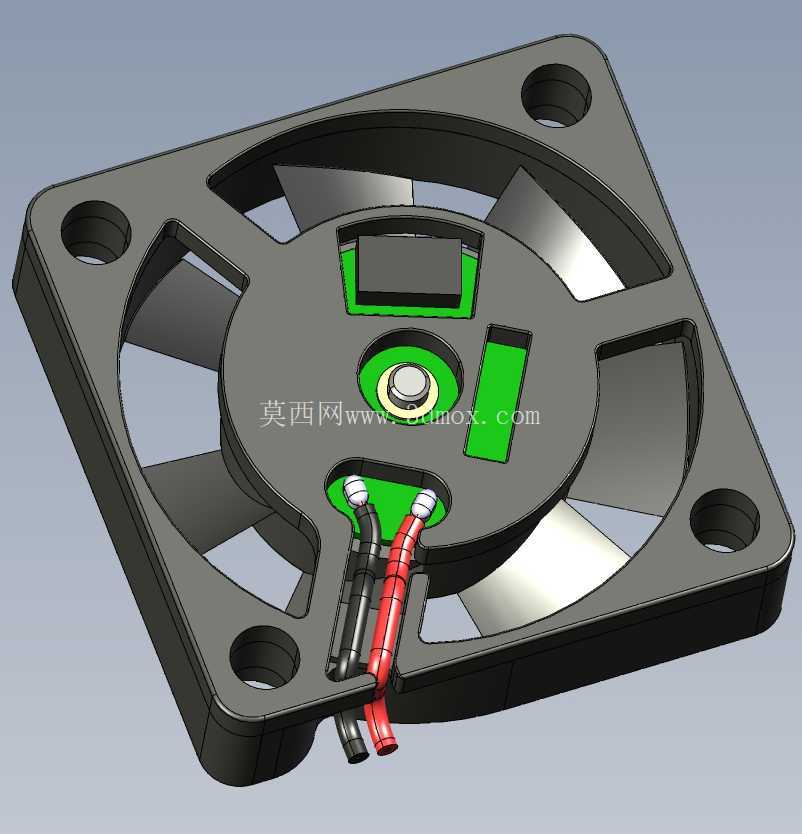

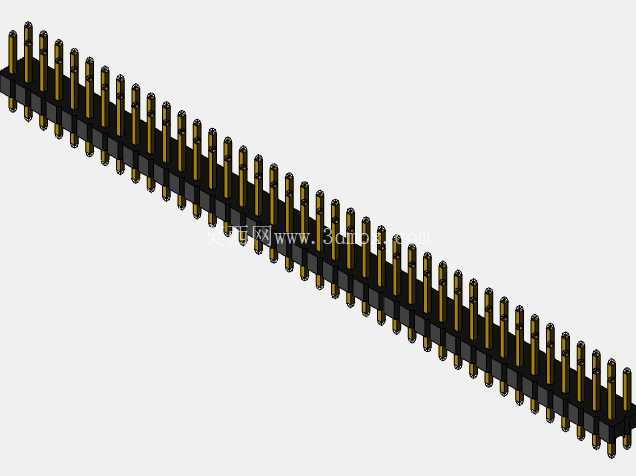

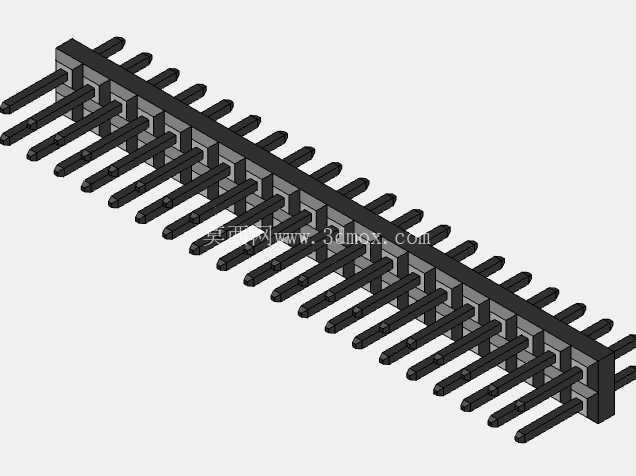

功能特性上，这款一体盒没有做多余的冗余设计，所有结构都围绕实用出发：壳体内部没有多余的加强筋挡路，后期如果要加装小型散热风扇、扩展GPIO模块，也有足够的改造空间；屏幕正面的边框宽度刚好压住屏幕的黑边，不会遮挡有效显示区域，边框的高度比屏幕表面高0.5mm，屏幕朝下放置的时候不会直接摩擦到触摸面，减少屏幕刮花的概率；壳体的上下盖连接采用隐藏式螺丝孔，螺丝从底部拧入，正面看不到螺丝头，外观更整洁，同时也避免螺丝孔积灰。

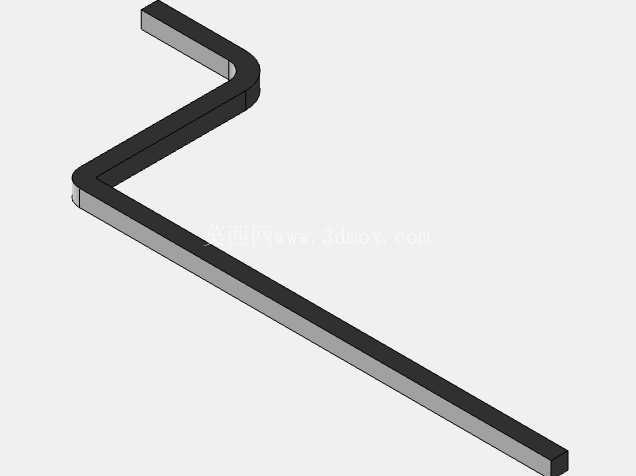

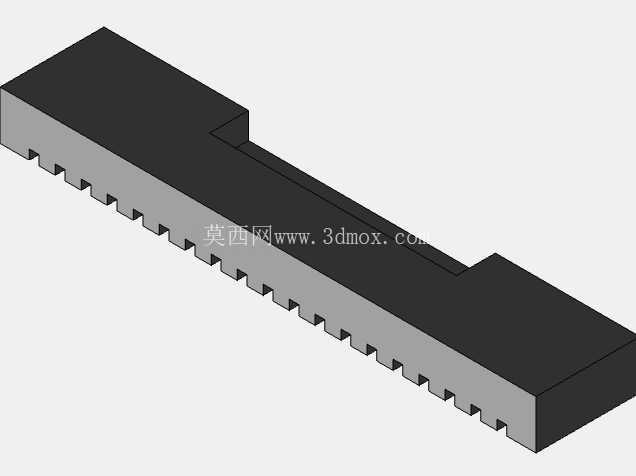

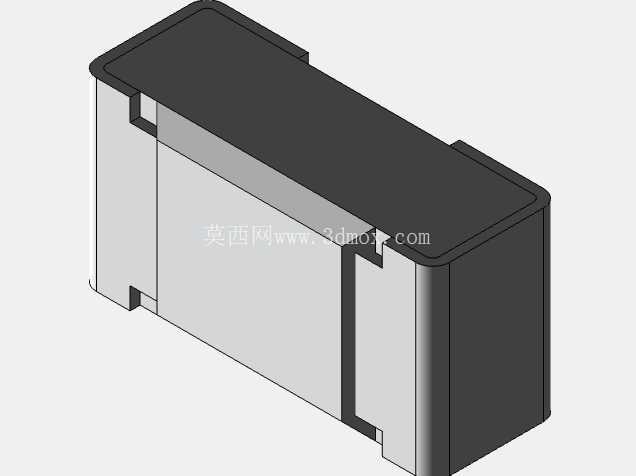

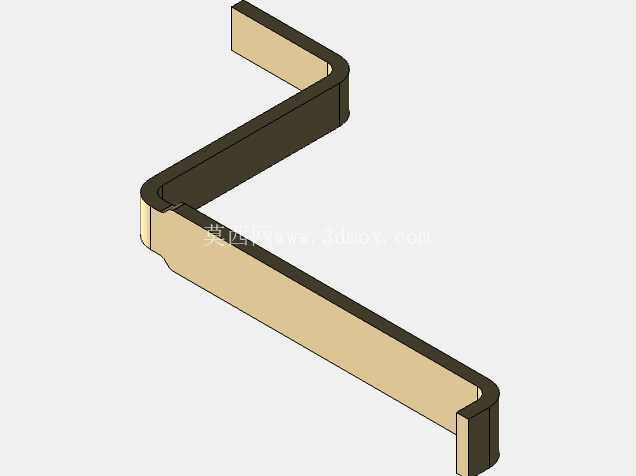

很多同行自己做这类外壳的时候，经常会忽略排线的弯折半径，把屏幕和主板的间距留得太小，导致FPC排线长期处于小半径弯折状态，用一段时间就出现排线断裂、显示花屏的问题，这款结构在屏幕和主板之间预留了8mm的间距，排线可以按照自然弯折半径布置，不会出现硬折的情况，长期使用的可靠性更高。另外壳体的边角圆弧半径做了10mm的处理，手持的时候贴合手掌轮廓，长时间握持做现场调试也不会硌手，比直角外壳的握持手感好很多。

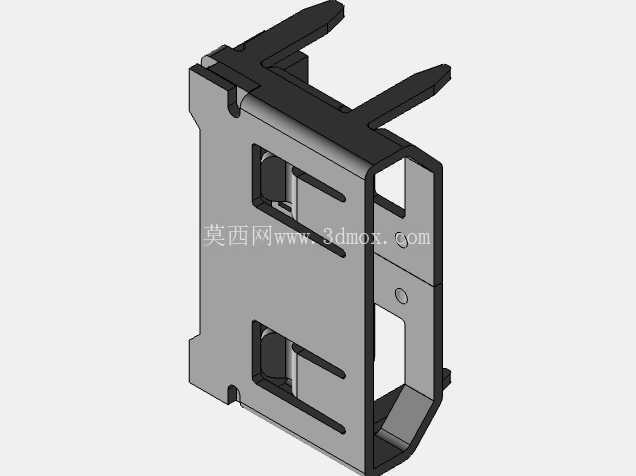

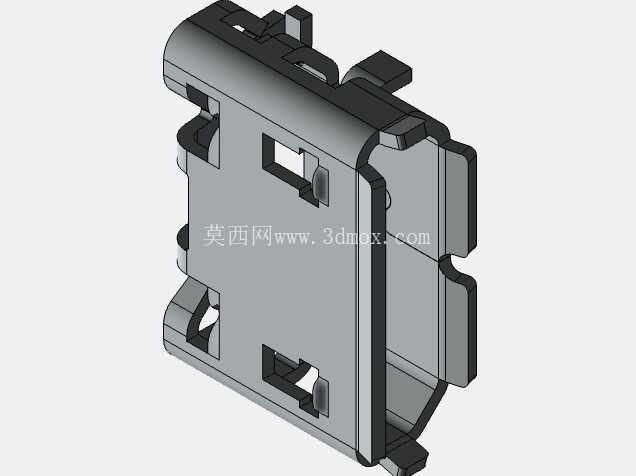

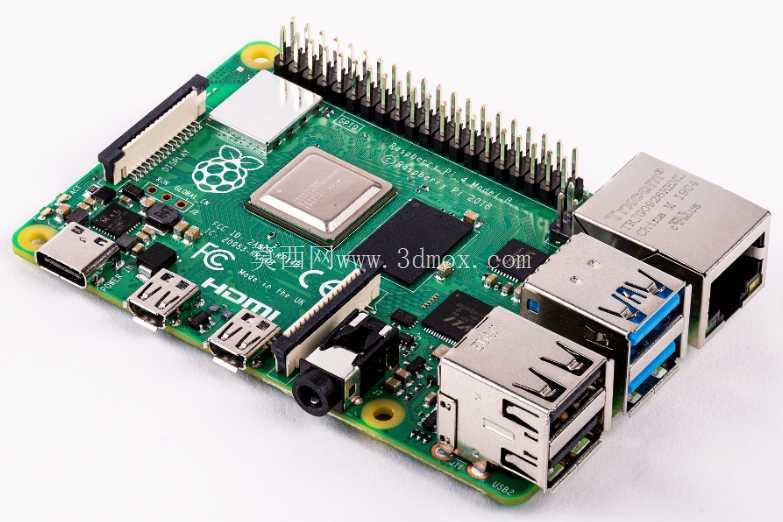

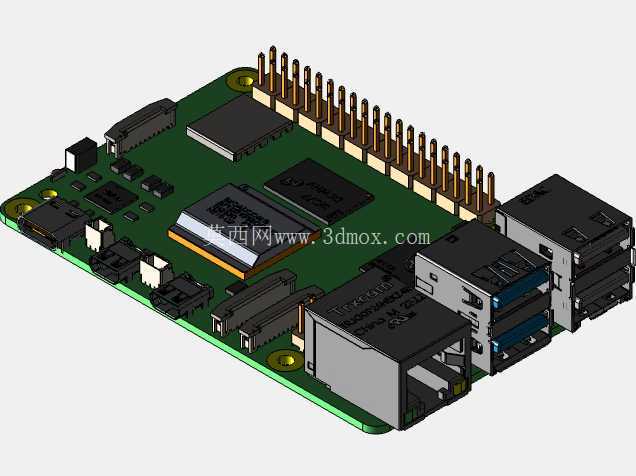

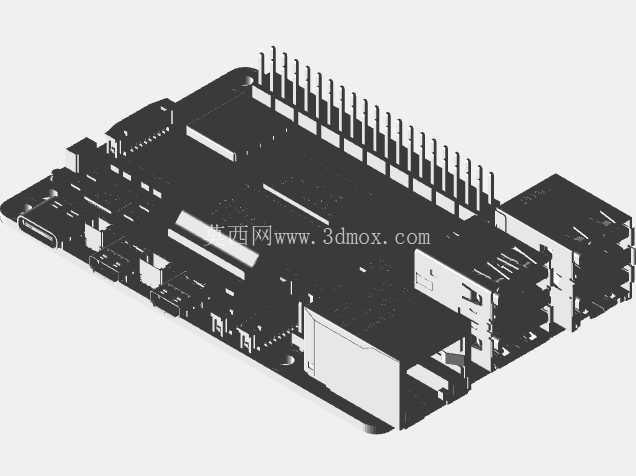

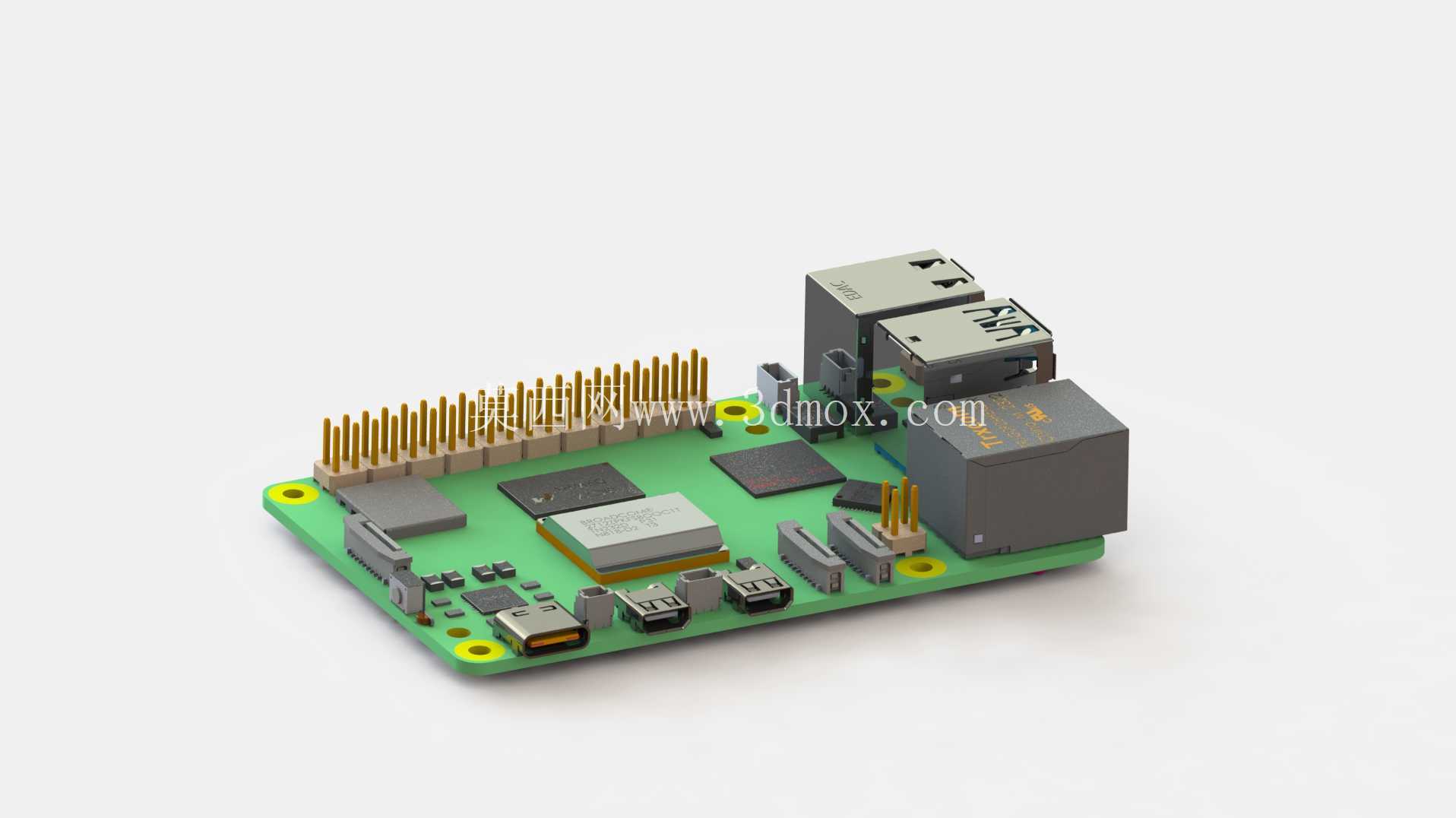

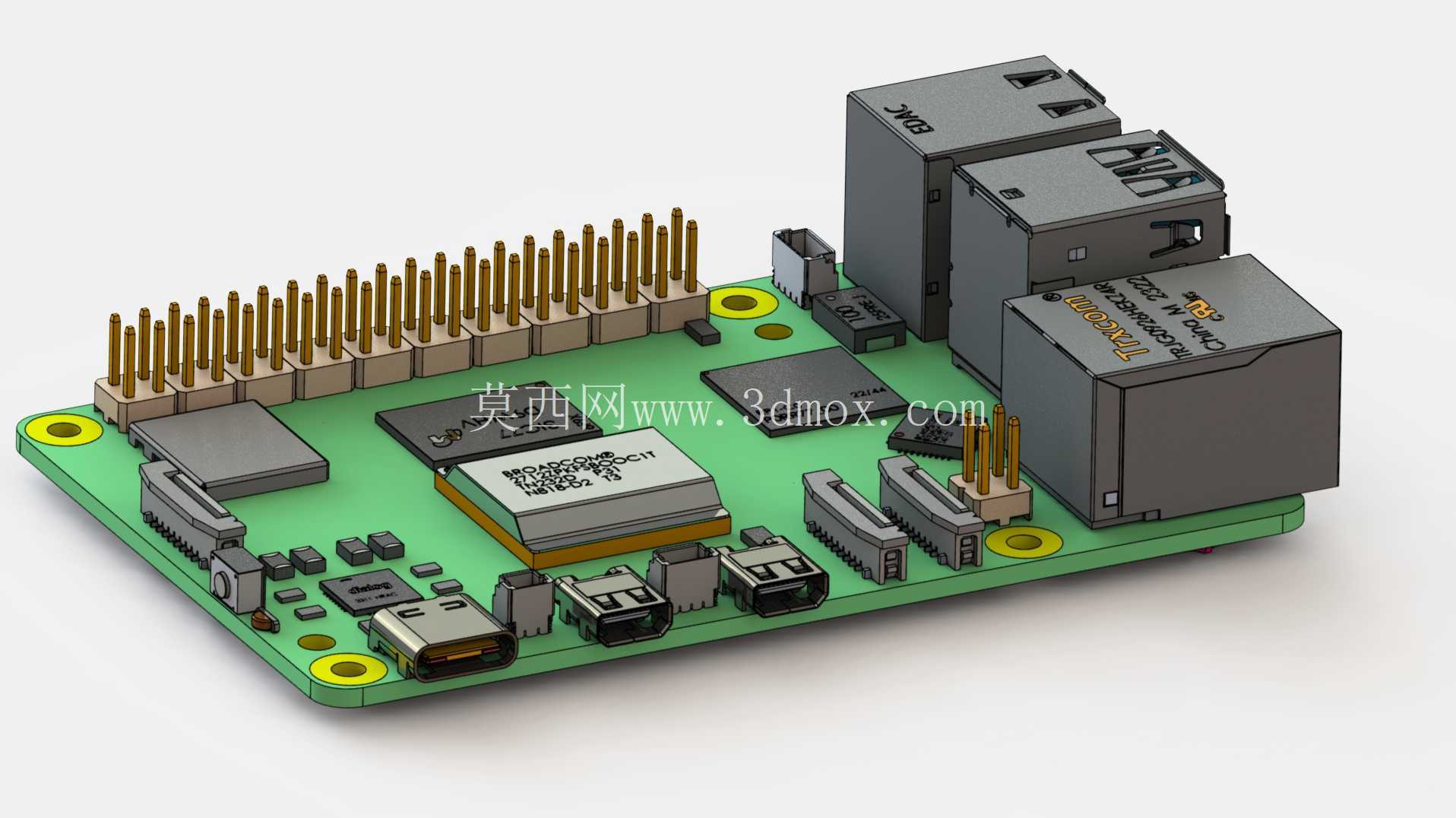

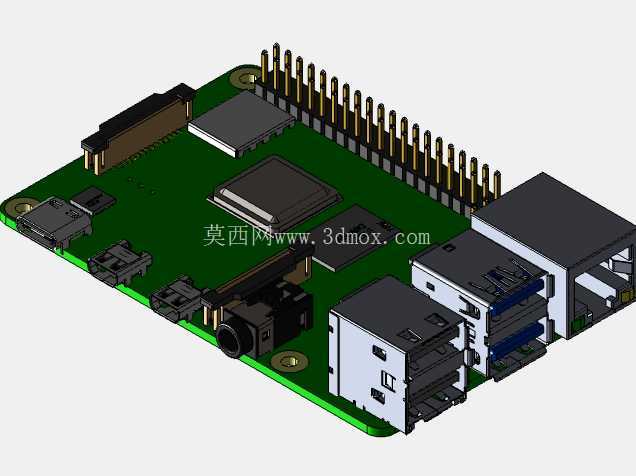

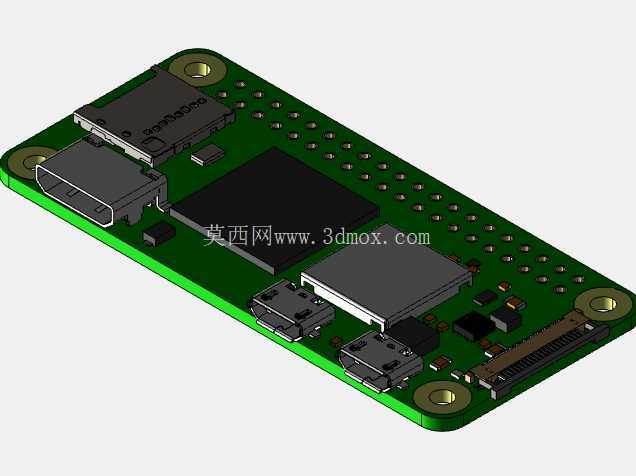

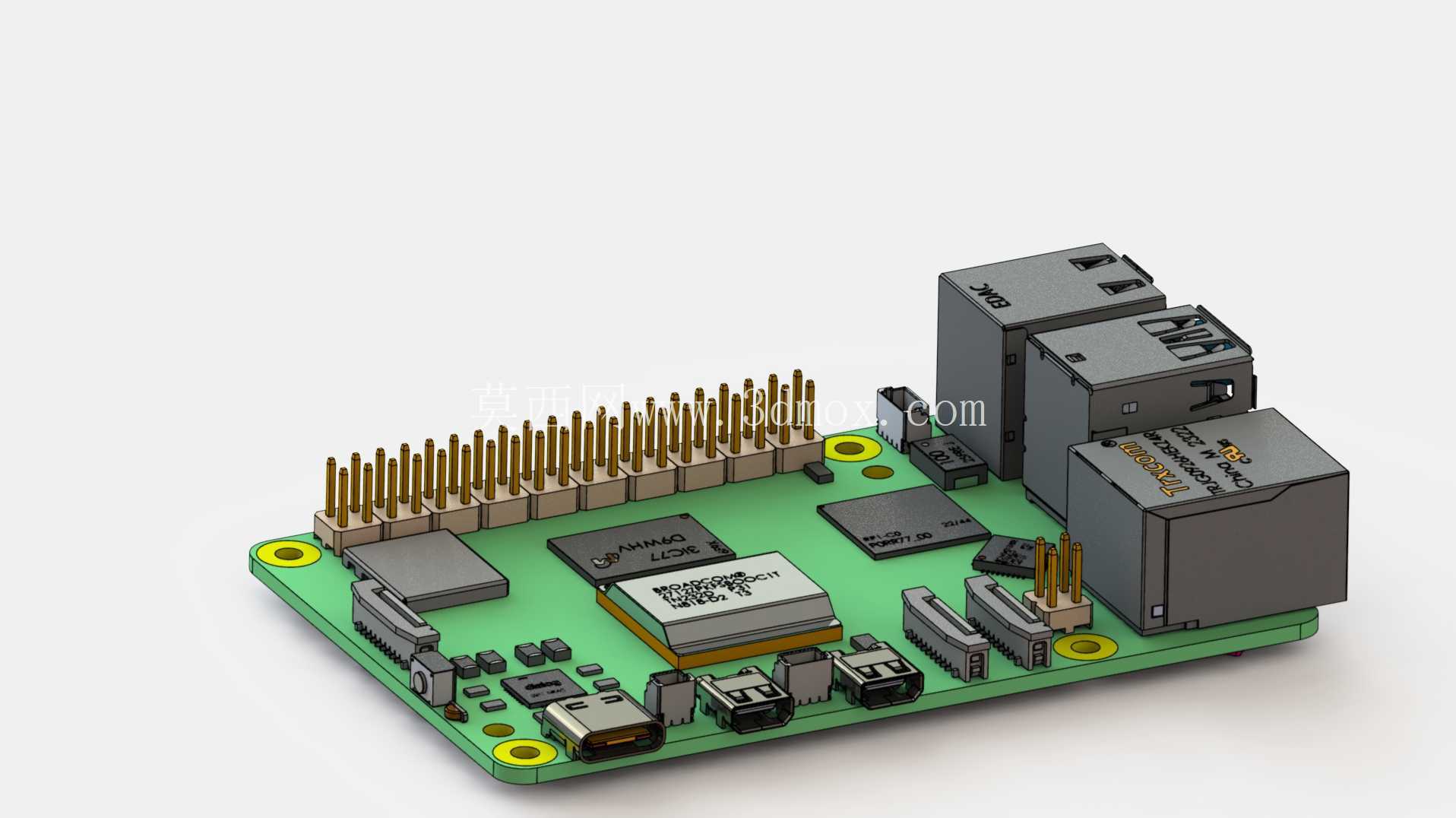

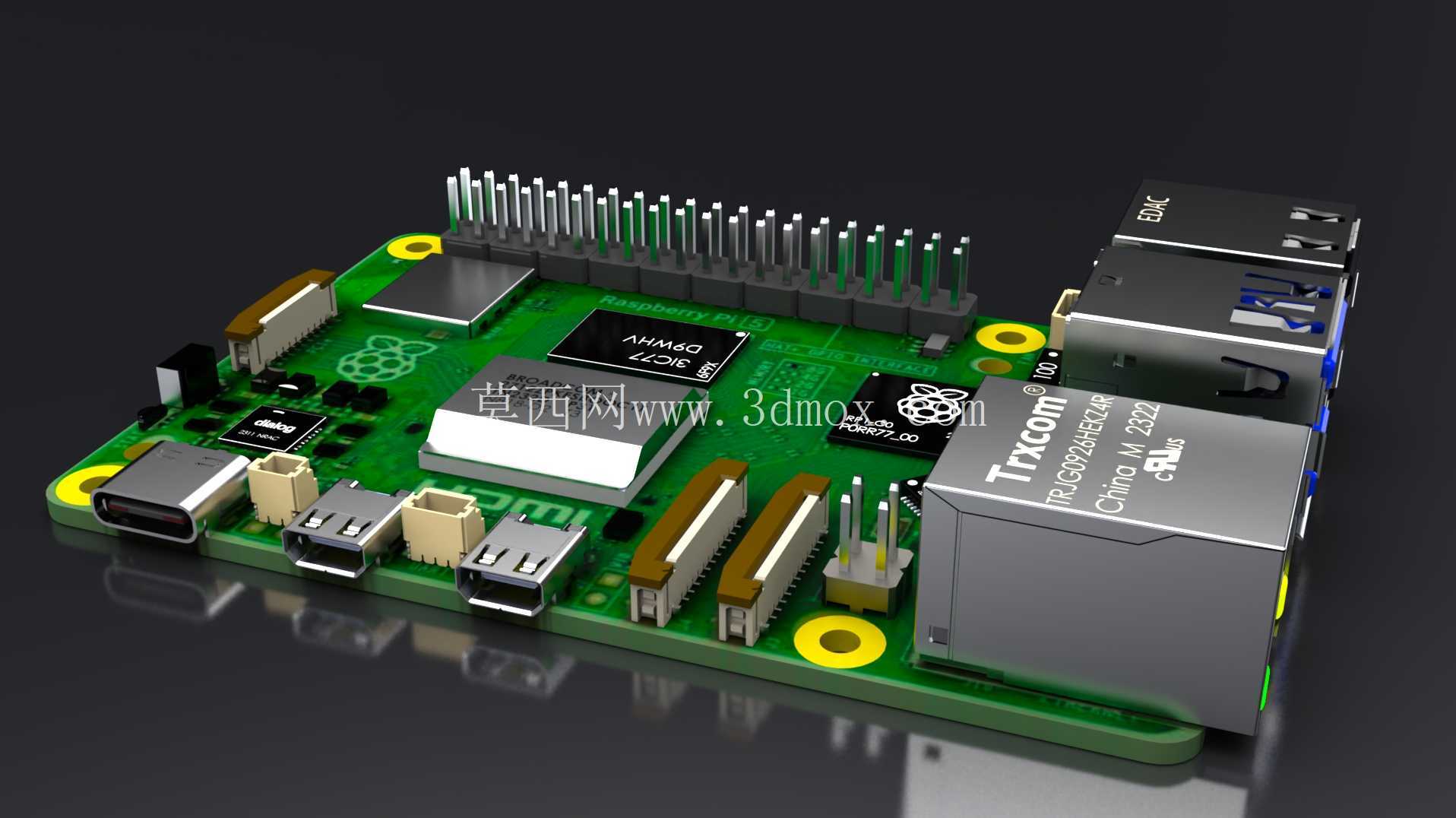

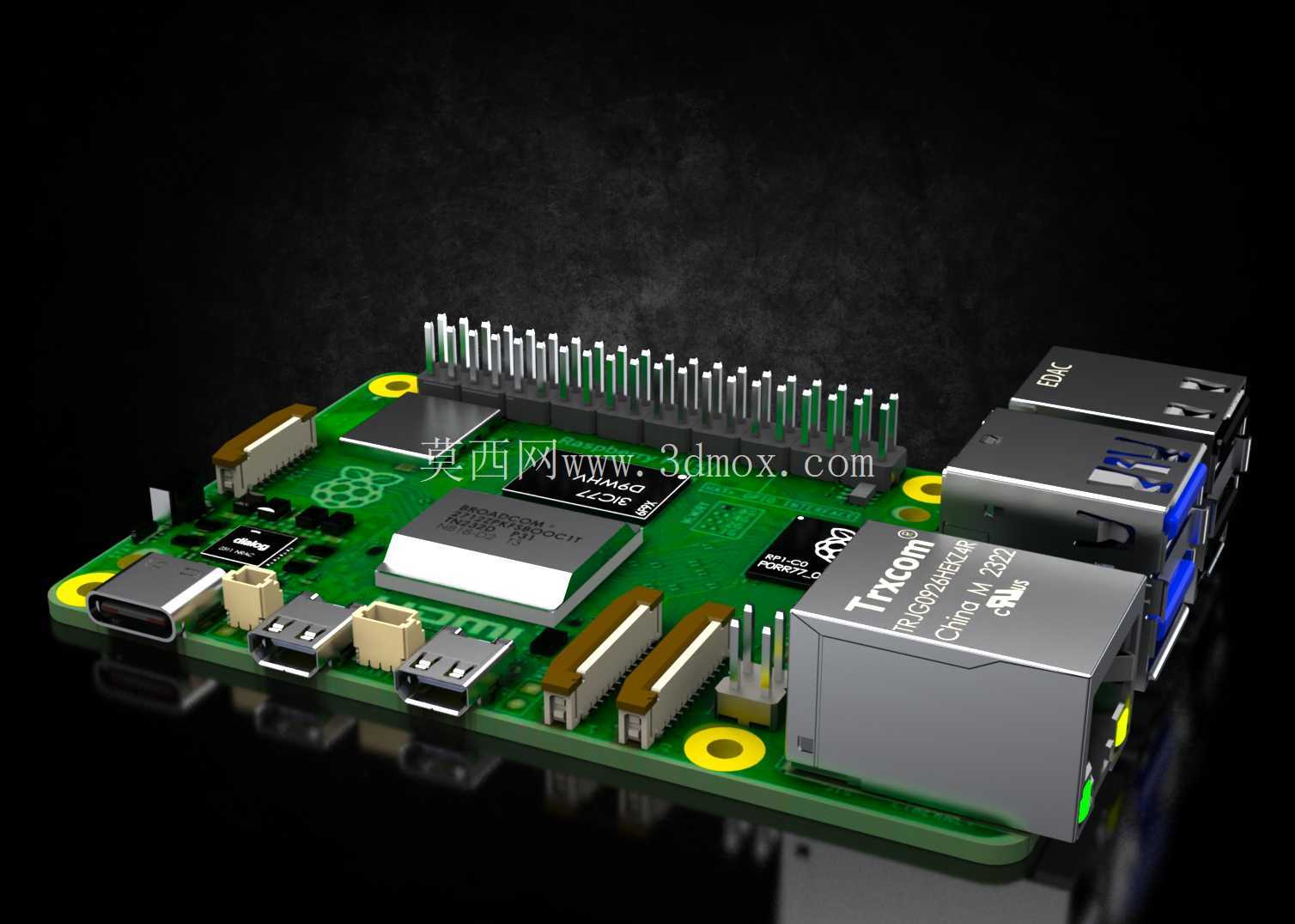

从安装适配的角度来说，这款结构的安装柱孔位完全对应树莓派4代的标准安装孔距，不用自己重新打孔攻丝，屏幕的安装位也对应通用4寸树莓派触控屏的固定孔位，拿到手直接拧螺丝就能完成组装，不需要二次修配。侧边的接口开口位置完全对齐主板接口的高度，插网线、U盘的时候不会出现接口被壳体挡住的情况，电源口的开口做了小幅的倒角，插电源插头的时候有导向作用，不用反复对准位置。
