三角带孔吊接式铸造连接构件

项目分类:铸造模 发布时间:2026-06-01 ID:1172724
  • 三角带孔吊接式铸造连接构件

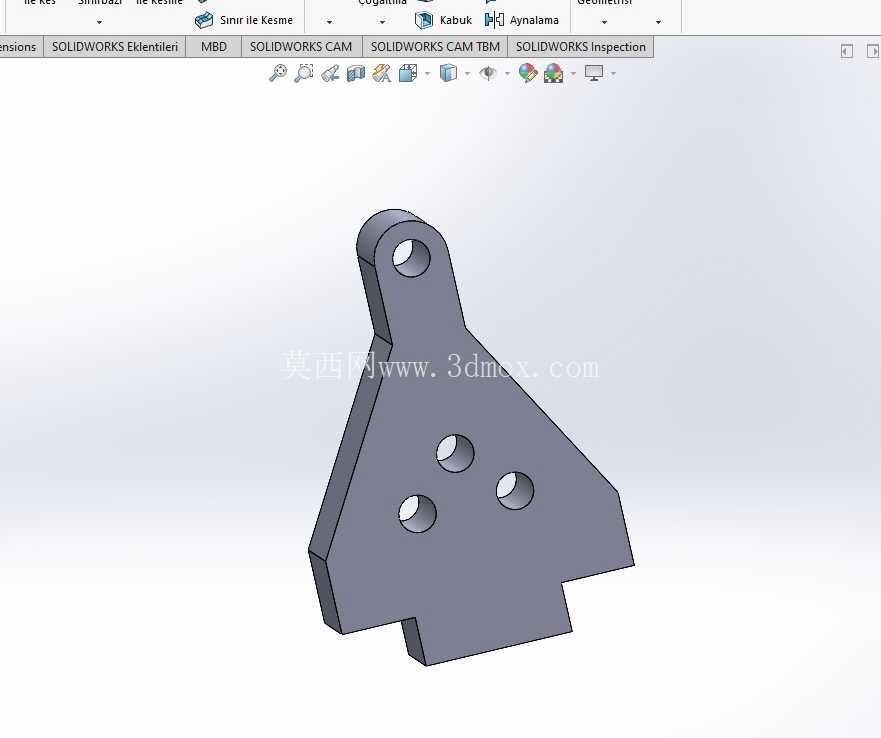

  在中小型铸造生产线的工装辅具连接环节,这类三角构型的吊接构件常被用作模架与起吊机构、工位转接支架之间的受力连接载体,区别于常规平板式吊耳,其整体采用下宽上窄的三角承力构型,能在同等材料用量下获得更优的抗弯截面模量,适配铸造车间内频繁启停、带冲击载荷的工位转运工况。从实际安装边界来看,构件顶端的单孔为铰接吊点,孔径适配车间通用的M16级铰接销轴,孔位周边做了加厚凸台处理,避免起吊时孔壁出现应力集中导致的塑性变形;下部三角板面上均匀分布的三个通孔为工作面安装孔,孔位呈等边三角形排布,能保证与下方模架或工装台面连接时受力均匀,不会出现单侧偏载导致的连接螺栓剪切断裂问题,构件底部的凸台结构为定位止口,安装时可直接卡入对应工装的定位槽内,省去现场配打定位销的工序,适配快换工装的快速拆装需求。

  设计阶段优先考虑了铸造工艺的成型可行性,所有棱边均做了R3-R5的铸造圆角,避免浇注时出现尖角充型不满、冷却后应力开裂的缺陷,构件整体壁厚控制在8-12mm区间,既保证足够的承重能力,也避免壁厚差过大导致的铸造缩孔缺陷,板面的三个安装孔均设计了2mm深度的沉头台阶,安装时螺栓头可完全沉入沉台内,不会突出构件表面,避免转运过程中与周边设备发生刮碰。从受力特性来看,这种三角构型的构件在承受竖直方向起吊载荷时,力流会从顶端吊点沿两侧斜边均匀分散到下部三个安装孔位,相比直臂式吊耳,其侧向抗扭能力提升40%以上,即使起吊过程中出现小幅偏摆,也不会在构件根部产生过大的附加弯矩,适配铸造车间内人工辅助挂钩时不可避免的小幅偏载工况。

  实际应用中,这类构件不仅可用于铸造模架的起吊转接,也可作为自动化生产线工位间的挂接连接件,安装时需注意顶端铰接孔与销轴的配合间隙控制在0.2-0.3mm,间隙过大易导致起吊时构件晃动幅度过大,间隙过小则会增加拆装难度,下部三个安装孔的螺栓需采用8.8级以上高强度螺栓,紧固时按对角顺序分步拧紧,保证三个连接点受力均匀,避免单个螺栓承受过大载荷。构件的外形轮廓无复杂深腔结构,采用普通砂型铸造即可完成毛坯成型,后续仅需对吊点孔、安装孔及定位止口面进行机加工,加工余量控制在2mm以内,能有效控制加工成本,适合批量生产应用。

  在工位布局适配方面,该构件的整体宽度控制在120mm以内,高度控制在150mm以内,不会占用过多的安装空间,即使在布局紧凑的铸造生产线上,也能顺利完成安装与动作,不会与周边的导轨、输送辊道产生运动干涉。
