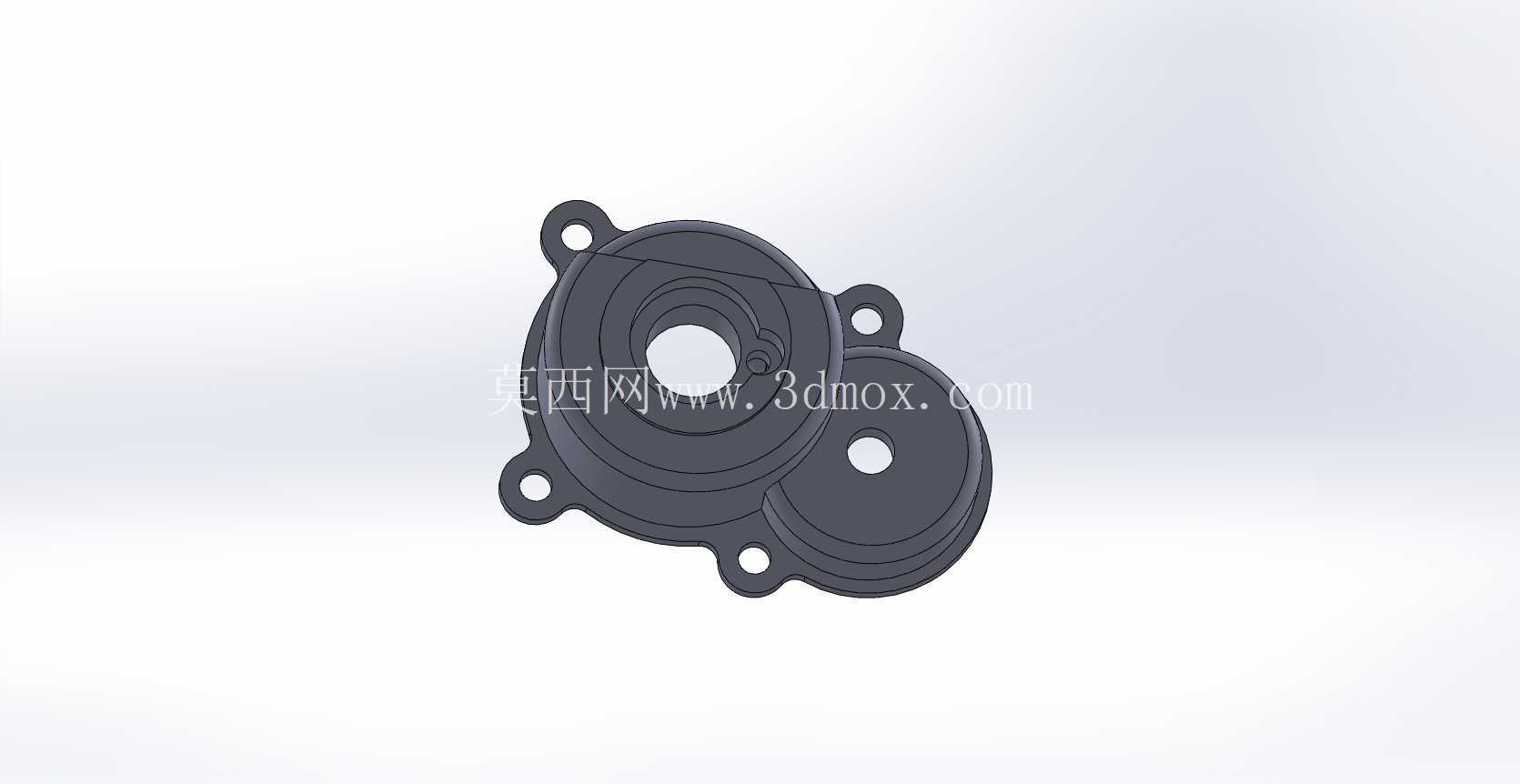

3.59速比变速器端盖结构设计

在小型动力传动系统的布局中，变速箱端盖是承担密封、定位与防护功能的核心壳体零件，这款适配3.59传动比的变速箱盖，主要应用于小功率减速传动场景，常见于小型代步设备、轻工输送线驱动单元、小型农机传动箱等需要固定减速比输出的动力端，既可以作为齿轮传动腔的外侧密封件，阻止润滑油泄漏与外界粉尘、水汽侵入齿轮啮合区域，也能为箱内的齿轮轴端部提供定位支撑的安装基准，同时集成的安装凸耳可实现整个变速箱体与外部机架的刚性连接，是传动总成中兼顾防护、连接、定位多重功能的基础结构件。

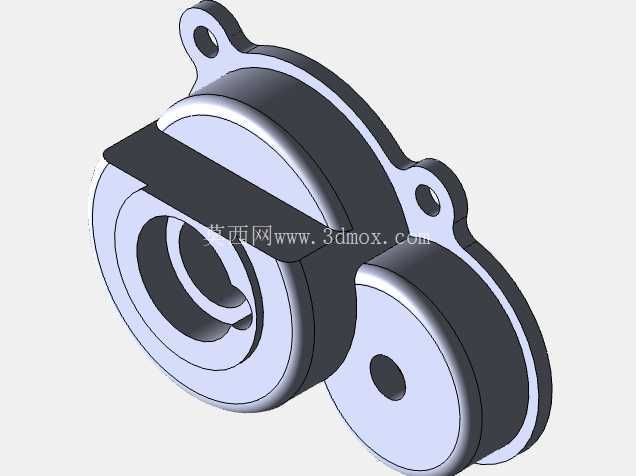

从实际工况需求出发设计该零件时，首先要匹配对应速比齿轮组的排布空间，端盖内侧的型腔深度需要完全容纳端部齿轮的轴向伸出量，同时预留0.8-1.2mm的润滑油存留间隙，避免齿轮转动时与端盖内壁发生运动干涉；内侧的环形凸台需要与箱体轴承外圈的安装位精准配合，凸台的同轴度公差控制在0.05mm以内，才能保证轴承装配后齿轮轴的转动同轴度，避免出现齿轮偏磨、传动卡滞的问题。端盖外侧的结构做了分区设计，对应大直径齿轮的外侧区域做了环形加强筋结构，既可以提升端盖整体的结构刚性，降低齿轮传动振动带来的壳体形变，也能减少不必要的材料用量，控制零件整体重量；对应小直径轴端的区域做了下沉式的密封槽位，可以适配骨架油封的安装，实现转动轴伸出位置的动密封。

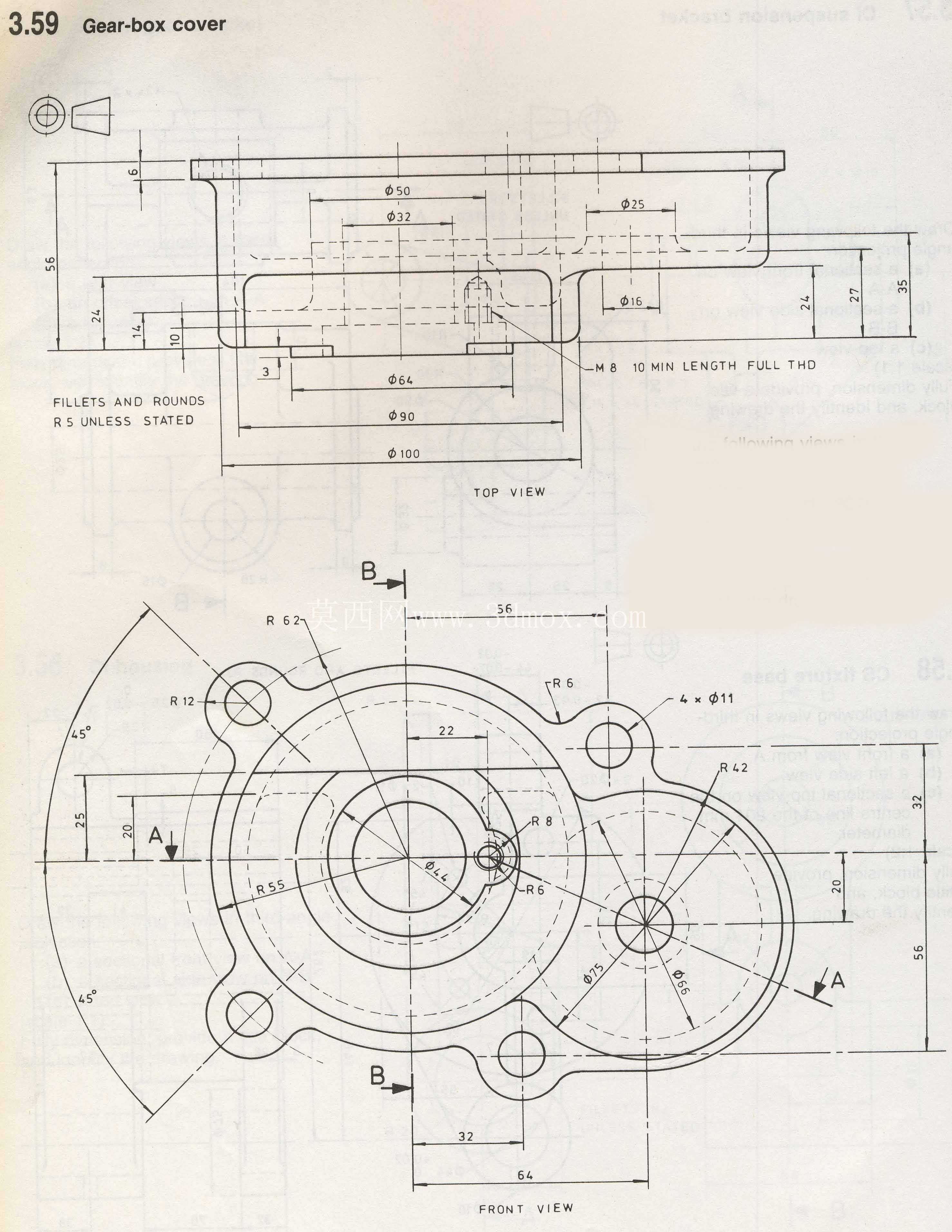

安装边界的设计上，端盖共设置了5个带通孔的安装凸耳，凸耳的位置完全匹配对应变速箱箱体的螺纹孔位，每个凸耳的厚度比端盖主体壁厚厚2mm，避免螺栓锁紧时凸耳出现应力断裂；凸耳上的安装孔做了倒角处理，方便装配时螺栓快速导入，同时孔位与箱体螺纹孔的位置度公差控制在0.1mm以内，降低现场装配的对位难度。端盖的壁厚设计遵循铸造工艺的均匀性要求，主体壁厚保持3mm，转角位置全部采用R3与R5的圆角过渡，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，也能减少零件受载时的应力集中点，提升零件的疲劳使用寿命。

细节设计上，端盖的分型面设置在安装凸耳的结合平面处，拔模斜度控制在1.5°，适配压铸或者砂型铸造的工艺要求，不需要额外做过多的后期机加工即可满足装配精度要求；内侧型腔的边角位置做了小圆弧过渡，避免润滑油残留形成死角，也能减少铸造时的清砂难度。端盖的密封面平面度公差控制在0.03mm以内，装配时配合密封垫片即可实现静态密封，不需要额外涂覆密封胶也能满足润滑油的密封要求，降低售后维护的拆装难度。

在建模过程中，需要优先确定内部齿轮与轴承的安装基准，以轴承安装凸台的中心轴线作为整个零件的设计基准，再依次向外推导型腔轮廓、安装凸耳位置、外侧加强筋结构，所有的圆角与倒角特征需要在主体结构确定后统一添加，避免前期特征过多导致后续修改时出现特征报错；安装孔的位置需要完全与箱体的孔位做同轴配合验证，通过干涉检查确认端盖装配后与内部齿轮、轴、轴承等零件不存在运动干涉，同时要核算螺栓锁紧时的压紧力分布，保证密封面的压力均匀，避免出现局部密封不严导致的渗油问题。这类端盖零件虽然结构不复杂，但作为传动箱体的核心外露零件，其尺寸精度与结构合理性直接影响整个变速箱的使用寿命与传动稳定性，设计时需要兼顾功能需求、工艺可行性与装配便利性，才能满足实际工况下的长期使用要求。
