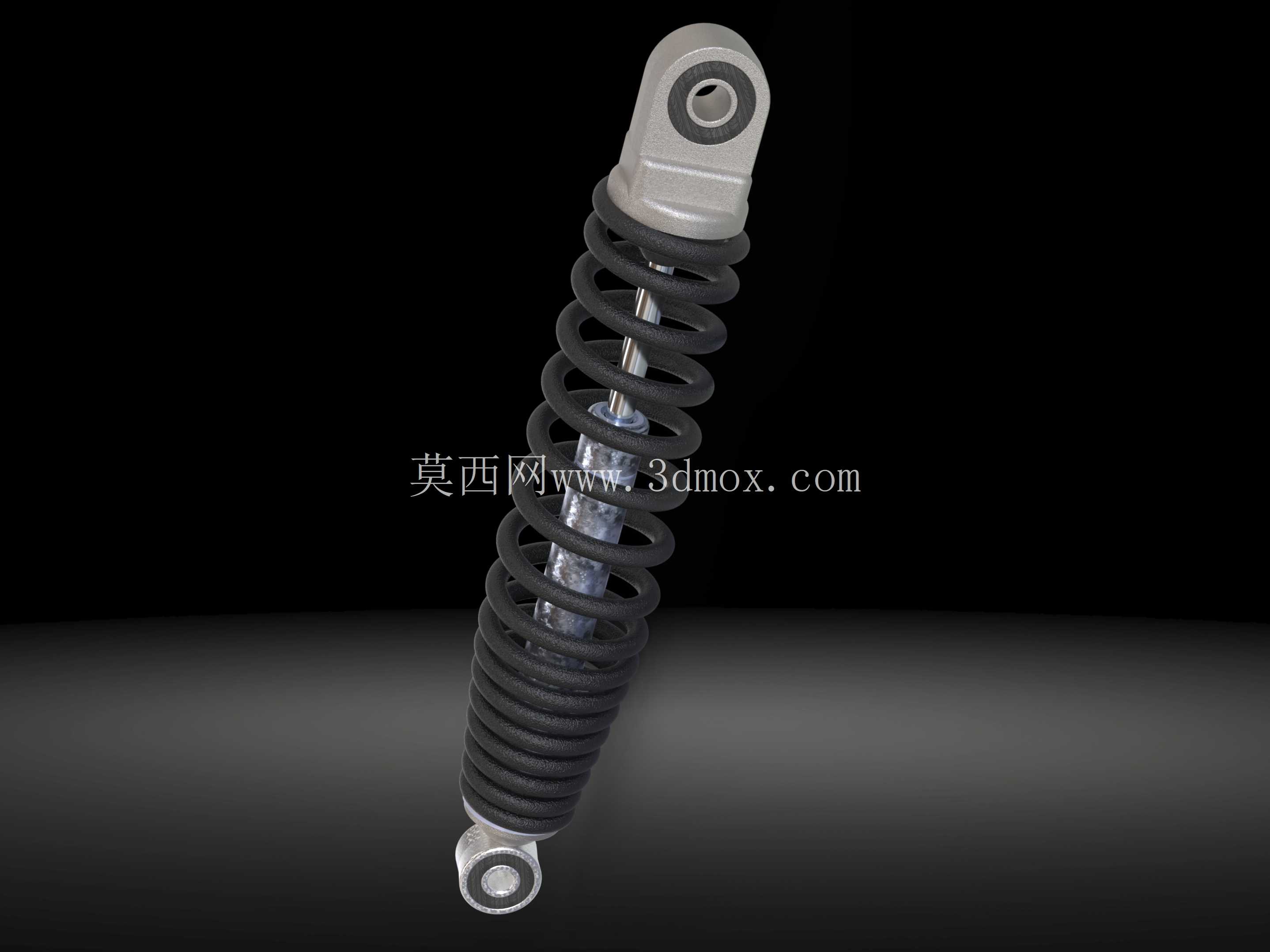

汽车悬架用螺旋弹簧减震器结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1201307
  • 汽车悬架用螺旋弹簧减震器结构设计

日常做底盘结构匹配时,这类筒式螺旋弹簧减震器是悬架系统里最核心的缓冲隔振部件,不管是乘用车辆的前后桥悬架,还是工业设备的被动隔振工位,都能见到同结构的减震单元。从实际装车工况来看,它的核心作用是过滤路面传递上来的交变冲击,把车轮跳动带来的高频振动衰减到车架可接受的范围,避免车身出现持续余震,同时保证轮胎和地面的贴合度,提升行驶过程中的抓地稳定性,在工业场景里,这类结构也常被用在动力设备的机脚隔振、输送线的缓冲工位,替代刚性连接来降低振动传导对周边设备的影响。

从结构设计逻辑来看,这个减震单元采用了阻尼筒和螺旋弹簧同轴集成的布局,相比分离式的弹簧和阻尼器设计,同轴结构能大幅缩小安装占用的空间,不需要额外设计弹簧的固定导向支座,安装点直接布置在阻尼筒的上下两端,上下吊耳采用带橡胶衬套的铰接结构,衬套本身能过滤一部分高频细碎振动,同时允许安装时存在小角度的偏转,补偿车架和悬架摆臂之间的运动夹角,避免运动过程中出现卡滞。螺旋弹簧的刚度匹配是设计中的核心环节,需要结合整车的簧下质量、偏频要求来计算钢丝直径、弹簧中径、有效圈数,保证静载状态下的弹簧压缩量在设计行程的1/3左右,同时预留足够的动行程,应对极限冲击工况下的弹簧压缩,避免出现并圈冲击。阻尼筒的阻尼力匹配需要和弹簧刚度做对应,拉伸和压缩行程的阻尼力做差异化设置,压缩行程阻尼偏小保证冲击吸收的柔和度,拉伸行程阻尼偏大来快速抑制弹簧的往复跳动,避免出现多次余震。

从安装边界来看,上下安装吊耳的中心距是选型时的核心尺寸,需要匹配悬架跳动的极限行程,保证减震器在最大拉伸长度时不会拉脱,最大压缩长度时不会出现筒底触底的情况。吊耳的内孔直径需要和安装螺栓的尺寸匹配,衬套的压装过盈量需要控制在合理范围,既保证衬套不会在工作过程中脱出,又避免过盈量过大导致衬套橡胶开裂失效。弹簧的外径尺寸需要和周边的悬架摆臂、轮罩内衬保留足够的安全间隙,避免车轮跳动过程中弹簧和周边部件发生运动干涉,阻尼筒的缸筒直径决定了阻尼油的储量,直接影响减震器的热衰减性能,长时间连续工作时,阻尼油反复节流产生的热量需要通过缸筒外壁散发,缸筒直径过小会导致油温过高,阻尼力出现明显衰减,影响减震效果。

建模过程中需要重点关注几个配合部位的尺寸精度:上下吊耳和阻尼筒的焊接同轴度,直接影响安装后减震器的受力方向,如果同轴度偏差过大,工作过程中会出现侧向力,导致阻尼杆的密封件偏磨,出现漏油失效的问题;弹簧两端的磨平圈需要和弹簧座的定位台阶匹配,保证弹簧安装后不会出现歪斜,受力均匀;阻尼杆的表面粗糙度需要达到密封要求,避免划伤油封导致漏油。整个模型的结构细节还原了实际产品的工艺特征,包括弹簧端部的并圈磨平、吊耳的焊接坡口、缸筒表面的防锈涂层处理位置,不管是做悬架系统的运动仿真,还是做隔振工位的选型校核,都能直接调用,不需要额外做结构简化。在做整车悬架K&C仿真时,这个模型可以直接赋予弹簧刚度、阻尼力曲线参数,模拟不同工况下的悬架响应,也可以用于3D打印做结构展示样件,验证安装空间的匹配性。
