四合一汇合式汽车排气歧管结构设计

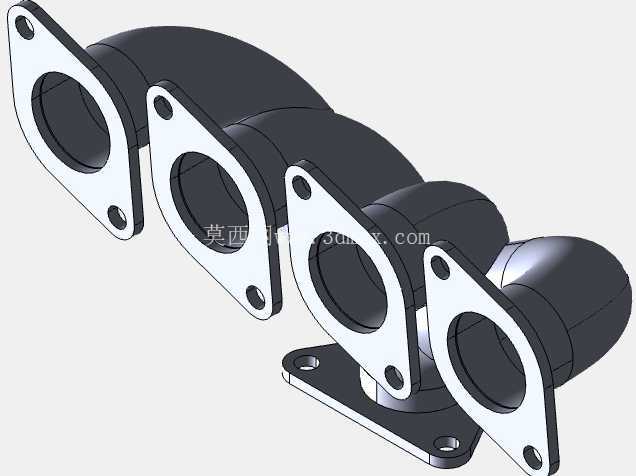

　　在小排量四缸内燃机的排气系统布局中，排气歧管作为衔接气缸盖排气口与下游排气净化、消声单元的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气干涉程度以及整机动力输出表现。这款四合一汇合式排气歧管，采用四支路等长渐变曲率的管路设计，四个输入端分别对应直列四缸发动机的四个排气出口，每个输入端都配置带双安装孔的菱形法兰密封面，法兰面与管路衔接处做了圆弧过渡加厚处理，避免长期受高温排气冲击出现应力开裂问题。

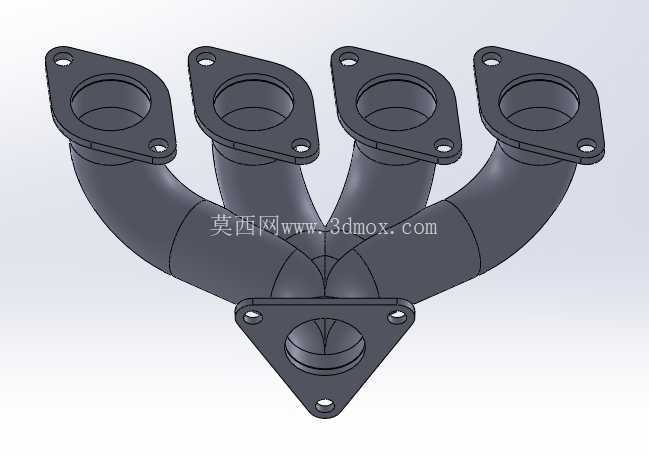

　　从实际装车的安装边界来看，四个输入端法兰的中心距完全匹配主流1.5L-2.0L排量直列四缸发动机的排气口布局公差，安装时只需在法兰与缸盖排气端面之间加装耐高温金属密封垫片，通过两个螺栓即可完成单一支路的紧固，四个支路的安装孔位同轴度公差控制在0.1mm以内，能有效避免安装时出现密封面错位导致的排气泄漏问题。输出端采用三角形三孔安装法兰，对接三元催化器或者涡轮增压器的进气端口，法兰中心的汇合腔做了流线型导流设计，没有突兀的直角转折结构，能最大程度降低四个支路排气气流在汇合时的紊流损耗，减少各缸之间的排气脉冲干涉。

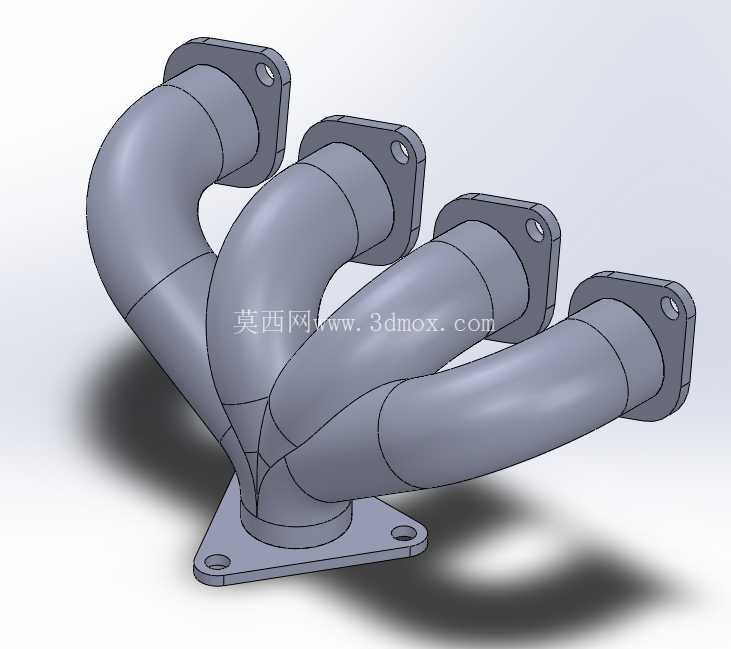

　　设计过程中，管路的曲率半径经过反复校核，既保证了四个支路的管路长度尽可能一致，让各缸排出的废气到达汇合腔的时间差控制在合理区间，避免出现排气倒灌影响相邻气缸的进气效率，同时也兼顾了发动机舱内的布置空间，管路外轮廓不会与周边的防火墙、发动机悬置、冷却管路产生运动干涉。管壁厚度按照高温铸铁件的铸造工艺要求设置，既满足高温排气工况下的结构强度需求，也避免壁厚过大导致零件整体重量超标，增加发动机的额外负载。法兰的安装孔位置都做了沉台处理，螺栓紧固后头部不会突出法兰表面，减少周边部件的安装避让需求。

　　这类排气歧管多用于民用乘用车的自然吸气发动机配置，部分经过流道优化的版本也可适配小功率涡轮增压机型，相比传统的短支路歧管，等长渐变曲率的设计能更好地利用排气脉冲效应提升气缸的扫气效率，在发动机中高转速区间能明显改善进气充盈度，提升动力响应速度。从铸造工艺实现角度来看，整个歧管的管路走向没有出现过小的内凹结构，砂芯成型时不需要额外设置复杂的活块，能有效降低铸造过程中的砂芯断裂、铸件粘砂问题，后续的机加工工序仅需要处理五个法兰的密封面以及安装孔，加工工序简单，量产时的良品率更容易控制。在实际使用工况下，歧管长期处于600-900℃的高温工作环境，管路与法兰衔接处的圆弧过渡结构能分散热胀冷缩产生的内应力，减少长期冷热交替后出现的焊缝开裂、法兰变形问题，密封面的平面度公差在经过高温老化后仍能保持在密封要求范围内，降低后期使用过程中出现排气泄漏、异响的概率。汇合腔内部的导流结构没有多余的凸起或者棱角，废气中的颗粒物不容易在腔体内堆积，长期使用不会出现流道截面积变小导致的排气阻力上升问题。
