汽车传动系统差速器结构三维设计

差速器作为车辆传动系统的核心功能部件，主要布置在驱动桥的桥壳内部，承担着将主减速器传递来的动力拆分输出至两侧半轴的核心作用，最核心的功能是在车辆转弯或者行驶在不平路面时，允许两侧驱动轮以不同转速做纯滚动转动，避免轮胎出现滑动磨损，同时保障车辆转向过程的行驶平顺性，减少传动系统的附加内应力。

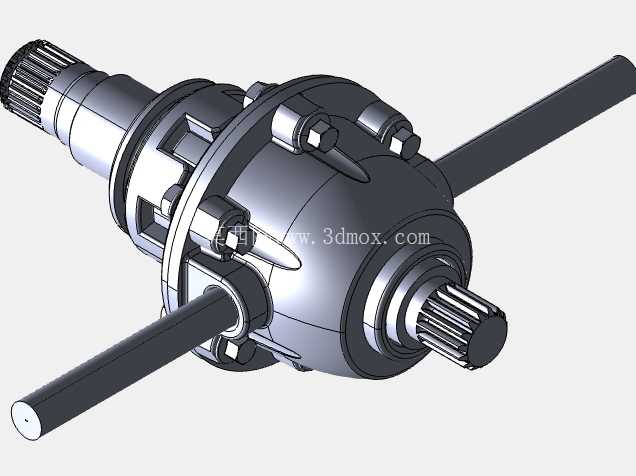

从结构组成来看，这套差速器采用对称式锥齿轮结构布局，包含差速器壳、十字行星齿轮轴、两个行星锥齿轮、两个半轴锥齿轮、两侧输出半轴以及配套的轴承、紧固件等部件。差速器壳作为整个部件的承载基体，通过螺栓与主减速器的从动大齿轮刚性连接，接收主减速器传递来的扭矩，同时为内部齿轮、轴类零件提供安装定位基准，壳体上预留的螺栓孔、轴承安装位都严格匹配车桥内部的安装空间，壳体外部的加强筋结构兼顾了轻量化设计与结构强度需求，避免大扭矩传递下壳体出现变形开裂。

十字轴作为行星齿轮的安装载体，四个轴颈分别装配一个行星锥齿轮（该模型为对称双行星轮布局，适配中小扭矩乘用车使用场景），行星齿轮空套在十字轴轴颈上，工作时既可以随十字轴随差速器壳做公转运动，也可以在两侧车轮存在转速差时绕十字轴轴颈做自转运动，通过锥齿轮的啮合传动将动力传递给两侧的半轴齿轮。半轴齿轮通过内花键与两侧半轴连接，将扭矩最终传递给驱动轮，齿轮的啮合参数经过匹配设计，保证直线行驶时两侧半轴转速与差速器壳转速一致，转弯时内侧半轴转速降低、外侧半轴转速升高，两侧转速之和始终等于差速器壳转速的两倍，满足差速运动的运动学关系。

在实际装车应用中，这类差速器广泛适配前置后驱、四驱车型的前后驱动桥，安装时需要匹配主减速器的从动齿轮连接尺寸，两侧半轴的花键参数、轴伸长度需要与桥壳内部的半轴安装空间匹配，差速器壳体两端的轴承位需要对应桥壳上的轴承支座，保证整个差速器总成的回转同轴度，避免运转过程中出现振动、异响。设计过程中，行星齿轮与半轴齿轮的啮合间隙需要控制在合理范围，间隙过大会导致传动冲击、齿轮磨损加快，间隙过小则会出现润滑不良、运转卡滞的问题，齿轮背部的推力垫片采用耐磨材质，抵消齿轮啮合过程中产生的轴向力，延长部件使用寿命。

从建模逻辑来看，整个模型的搭建遵循从内向外的装配基准原则，首先确定差速器的回转轴线作为整体装配基准，依次完成十字轴、行星齿轮、半轴齿轮的啮合装配，保证锥齿轮的节锥面正确贴合，啮合印痕符合设计要求，再围绕内部齿轮组件搭建差速器壳体结构，预留出齿轮运转的必要间隙，同时设计壳体上的连接螺栓孔、轴承安装位、润滑油道开孔，保证差速器工作时齿轮组件能够得到桥壳内齿轮油的充分润滑，带走啮合过程产生的热量与磨屑。两侧的输出半轴采用花键连接结构，花键的模数、齿数匹配半轴齿轮的内花键参数，轴的长度根据桥壳的安装边界确定，保证半轴与轮毂连接端的伸出长度符合整车布置要求，轴上的台阶结构用于半轴轴承的定位，限制半轴的轴向窜动。

在功能特性上，这种对称式锥齿轮差速器结构简单、工作可靠，在普通铺装路面行驶时能够满足基本的差速需求，扭矩平均分配给两侧驱动轮，不过在单侧车轮处于低附着路面时会出现打滑问题，部分越野车型会在此基础上增加差速锁结构，锁止时差速器不再起差速作用，将扭矩全部传递给有附着力的一侧车轮，提升车辆的脱困能力，这套基础差速器模型可以作为带锁差速器的设计基础，通过在壳体与半轴齿轮之间增加锁止机构即可拓展功能。

实际工程应用中，差速器的设计需要匹配整车的动力输出参数，根据发动机最大输出扭矩、主减速器速比、整车满载轴荷来确定齿轮的模数、齿宽、材料选型，行星齿轮与半轴齿轮通常采用渗碳淬火合金钢材质，齿面经过精磨处理保证啮合精度，差速器壳采用球墨铸铁铸造或者高强度钢冲压焊接成型，平衡强度与制造成本。安装过程中需要调整差速器轴承的预紧度，保证轴承的支撑刚度，同时调整主减速器主动锥齿轮与从动锥齿轮的啮合间隙与啮合印痕，保证主减速齿轮副的平稳运转，这些安装尺寸边界在三维建模过程中都需要预留对应的调整空间，避免实际装配时出现干涉问题。
