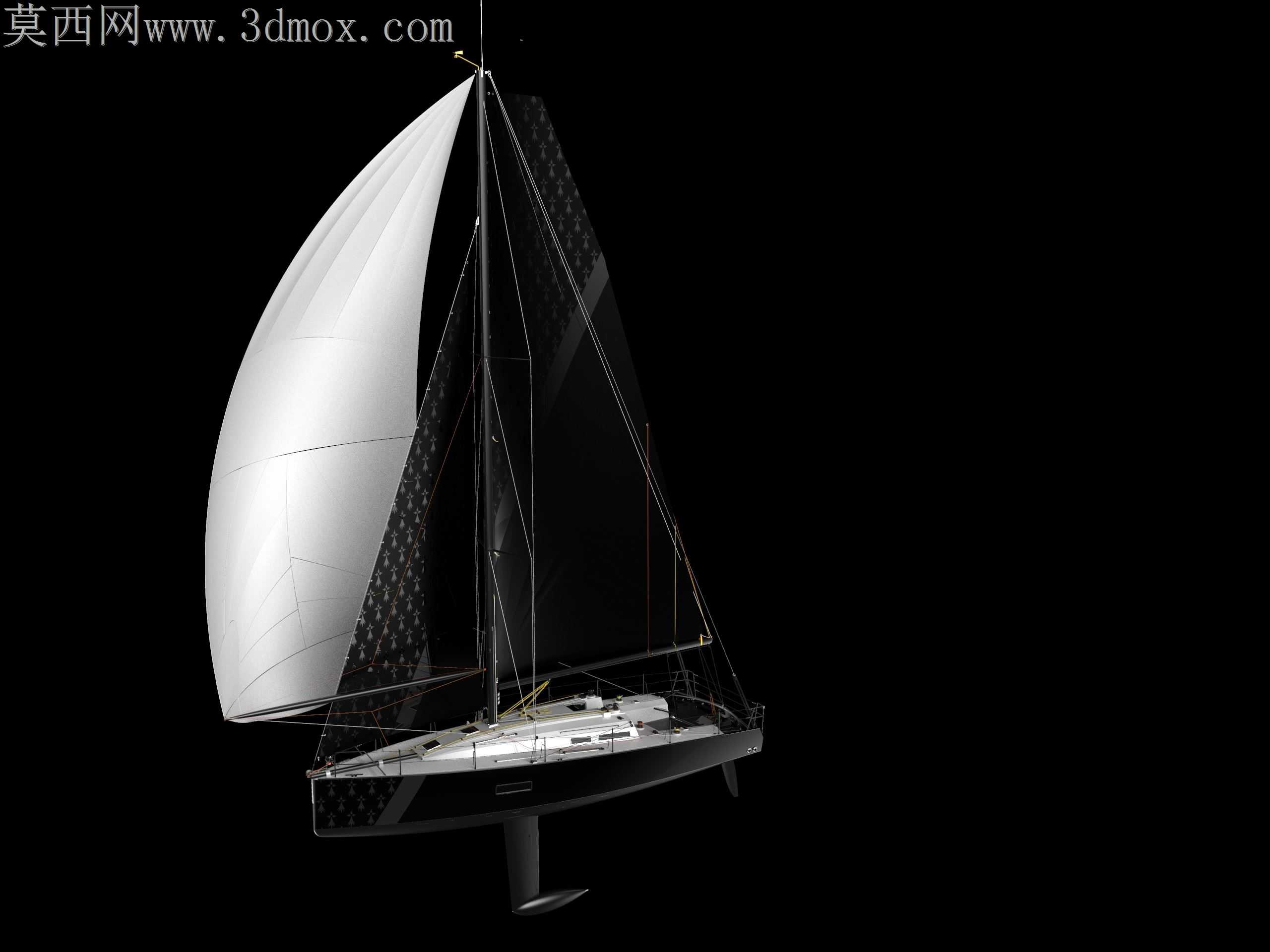

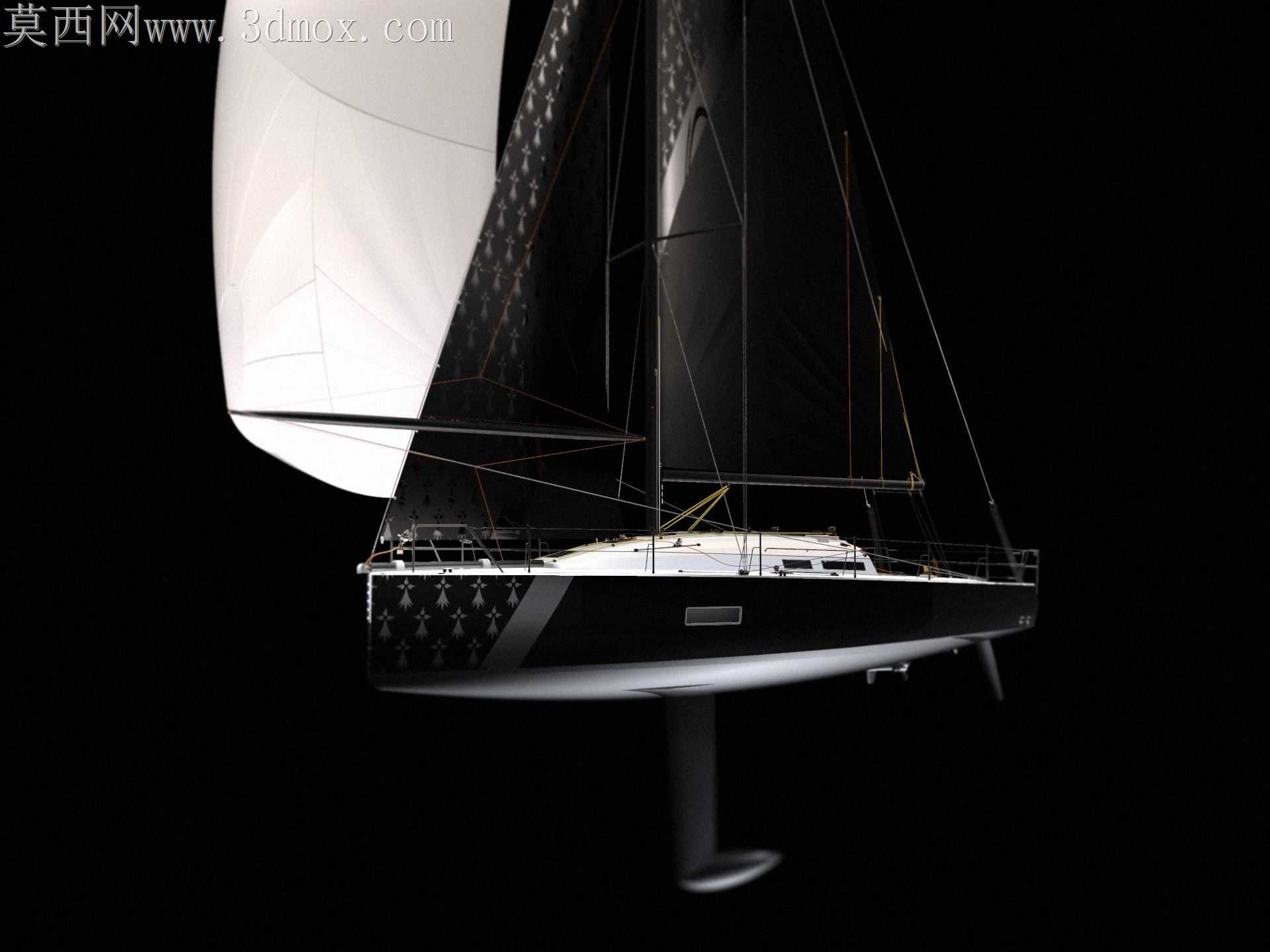

格韦劳恩V2019竞速帆船精细三维设计

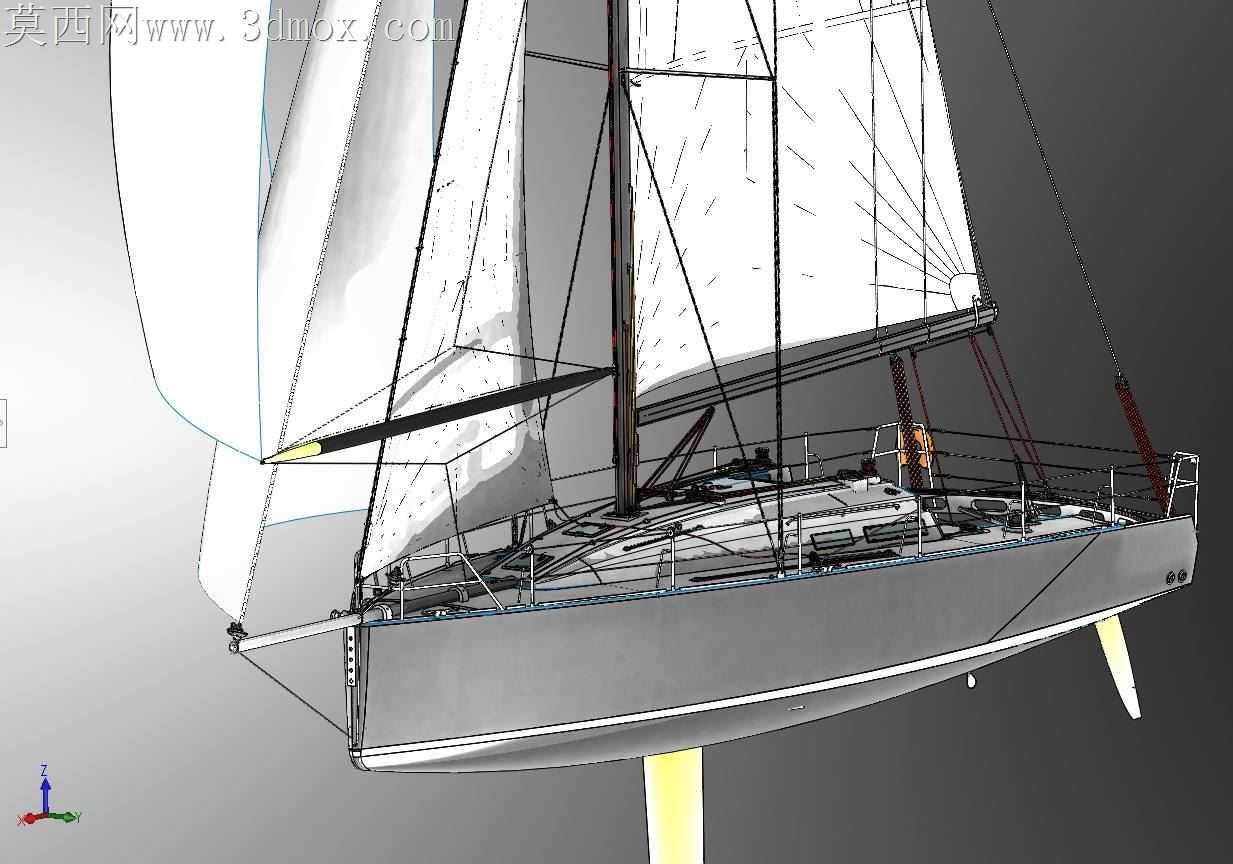

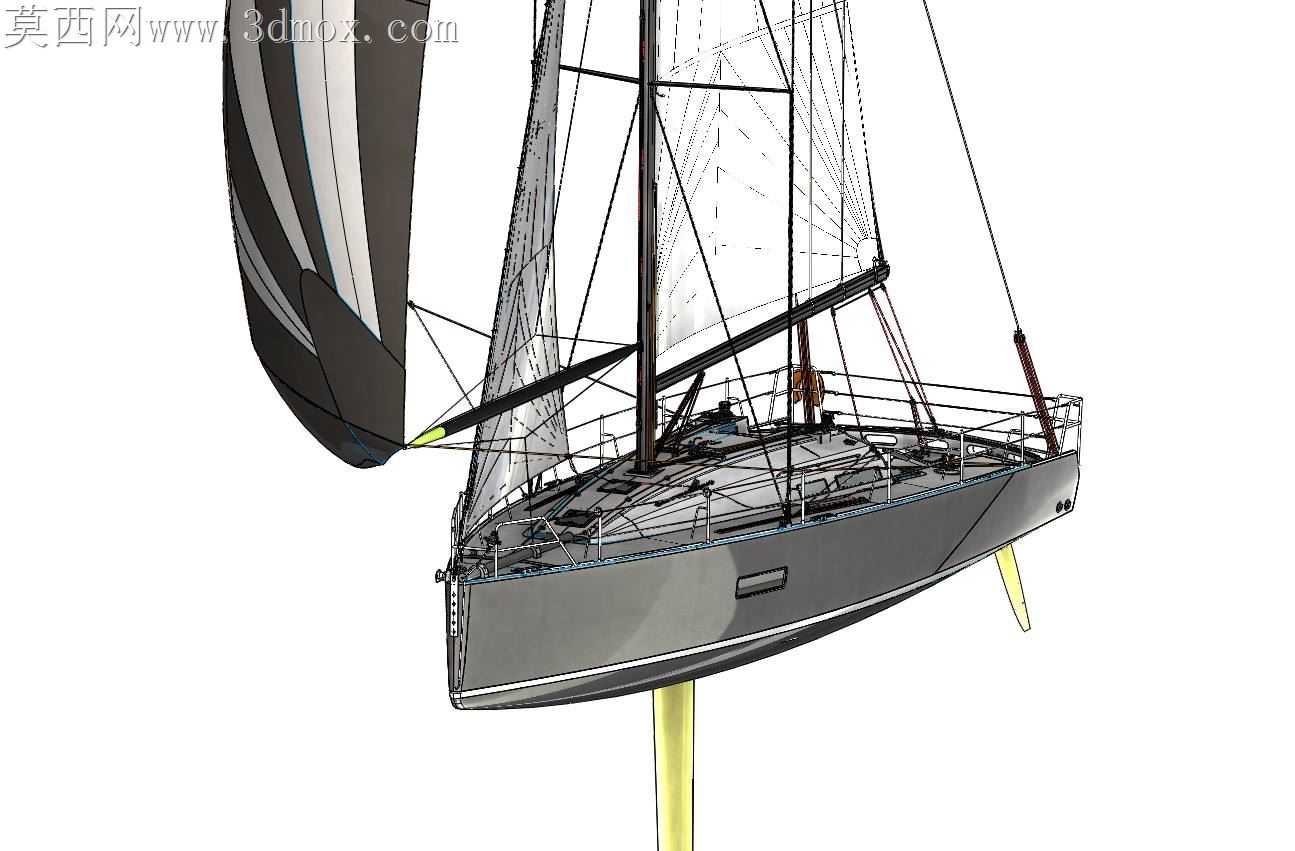

曲面设计视角下，竞速帆船的外壳曲面直接决定航行时的水阻与风阻表现，这类高性能赛艇的曲面不能只追求视觉流畅，每一处曲率变化都要贴合流体力学的实测数据。船身侧舷的折线过渡没有采用常规游艇的大圆角顺滑处理，刻意保留的锐边棱线能在侧风航行时破开侧向来流，减少船身侧倾时的水流粘附阻力，建模时这部分曲面不能用单张放样面一次性成型，得分段拆分曲面后做G1连续拼接，要是强行做G2曲率连续，棱线处的圆角过渡会打乱水流走向，反而抵消了设计上的减阻优势。

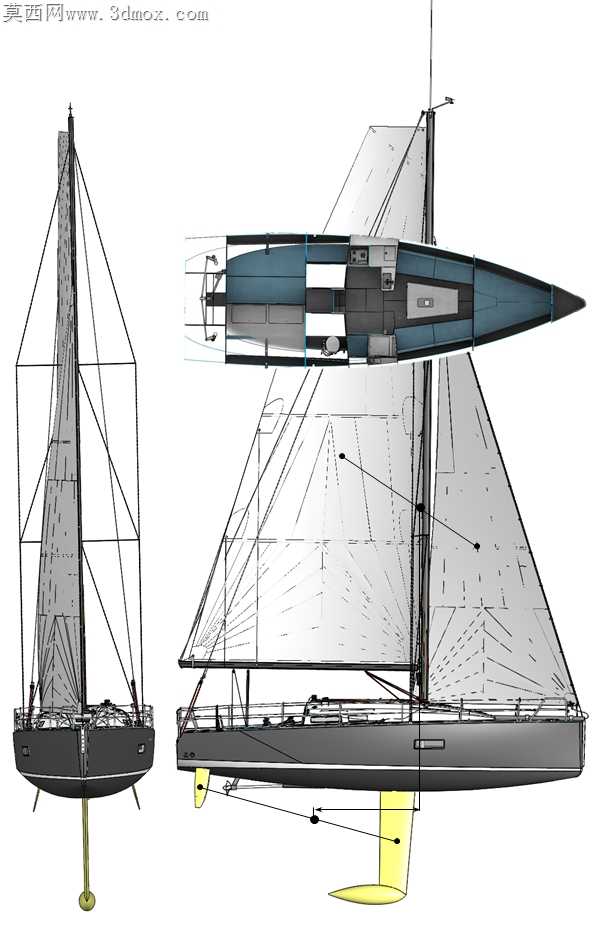

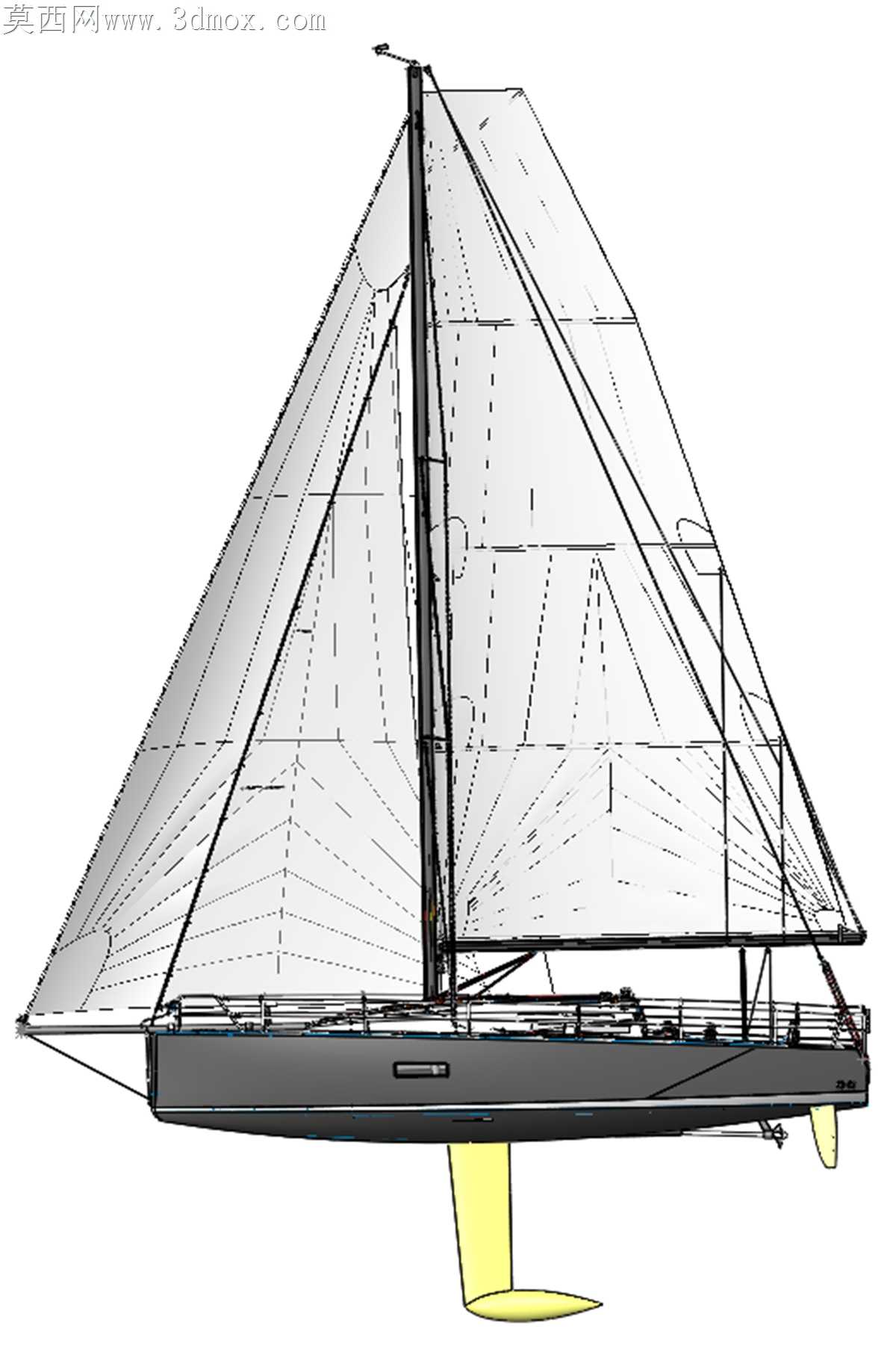

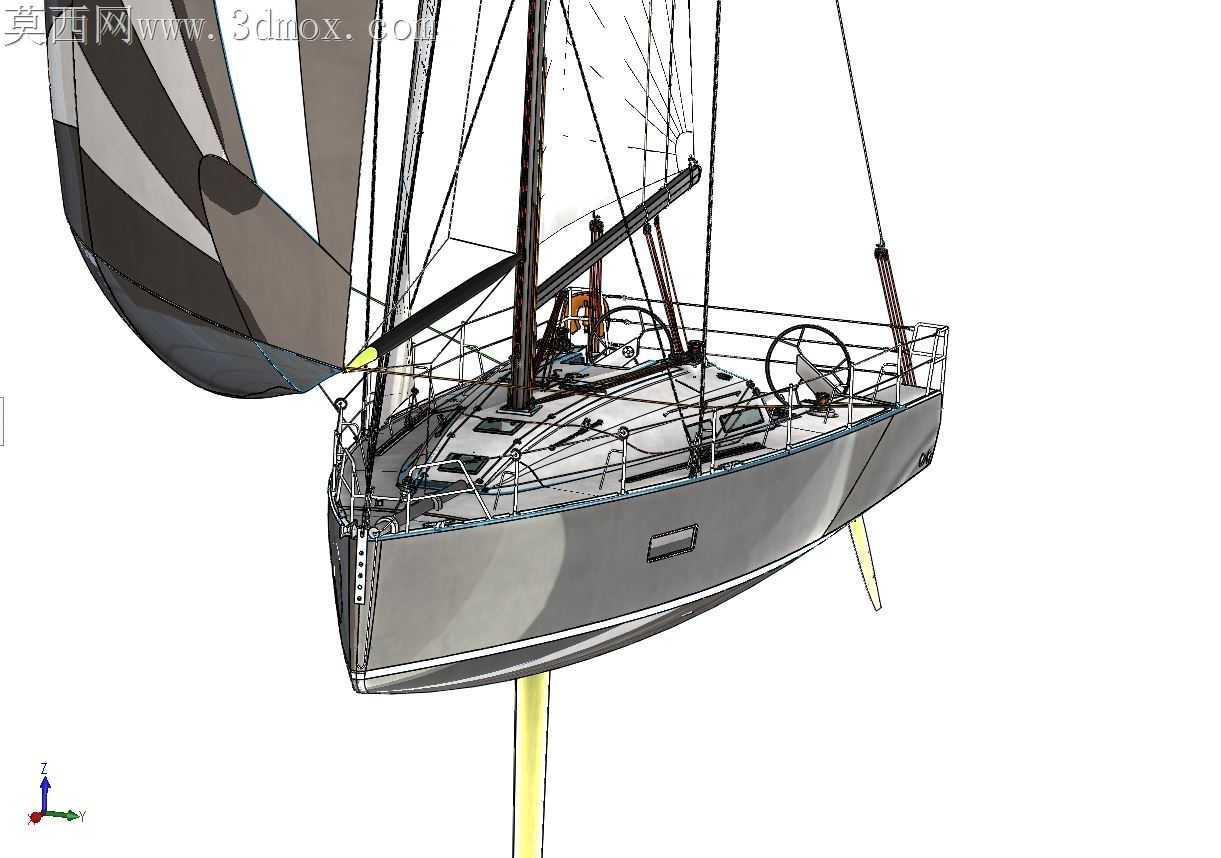

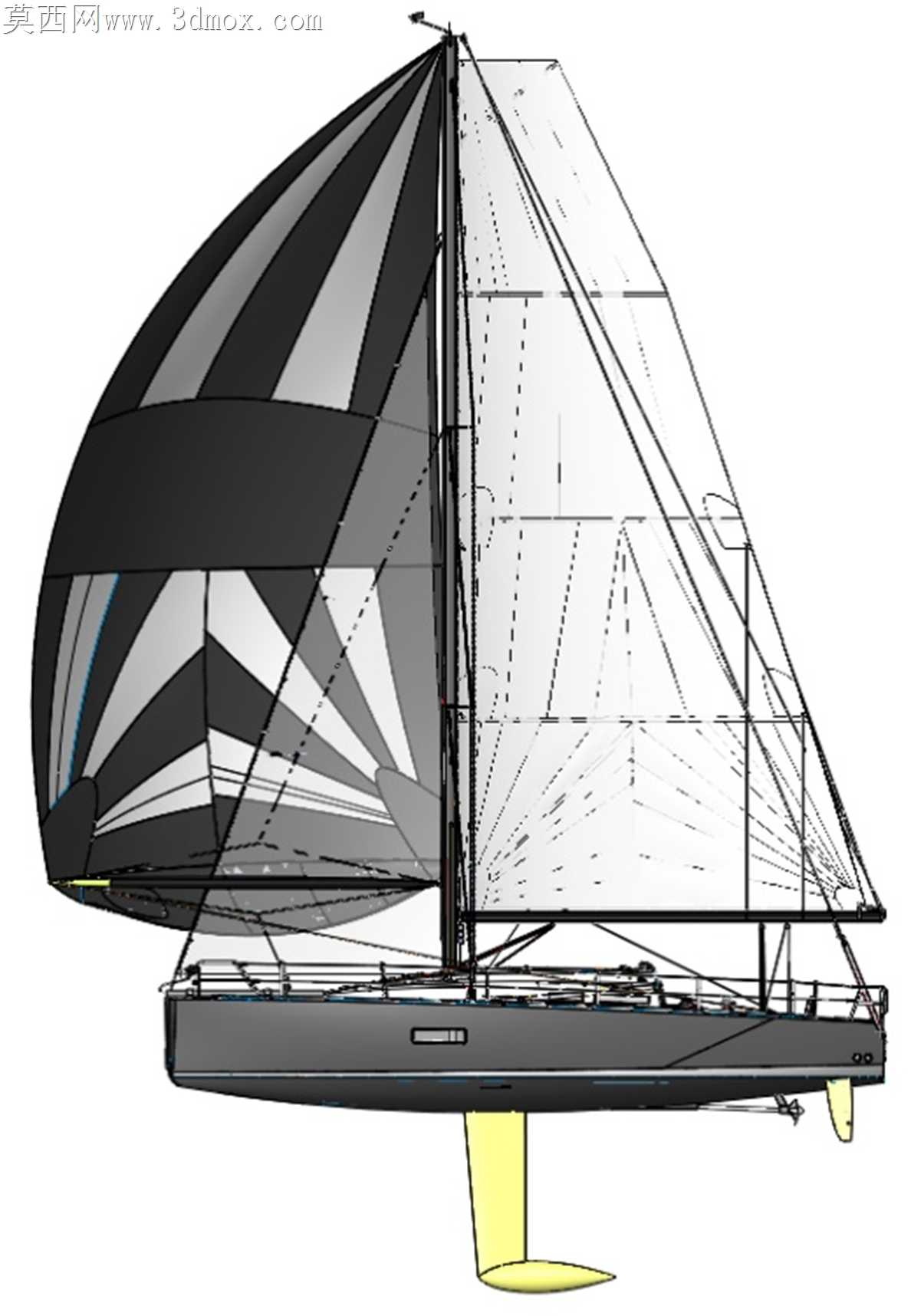

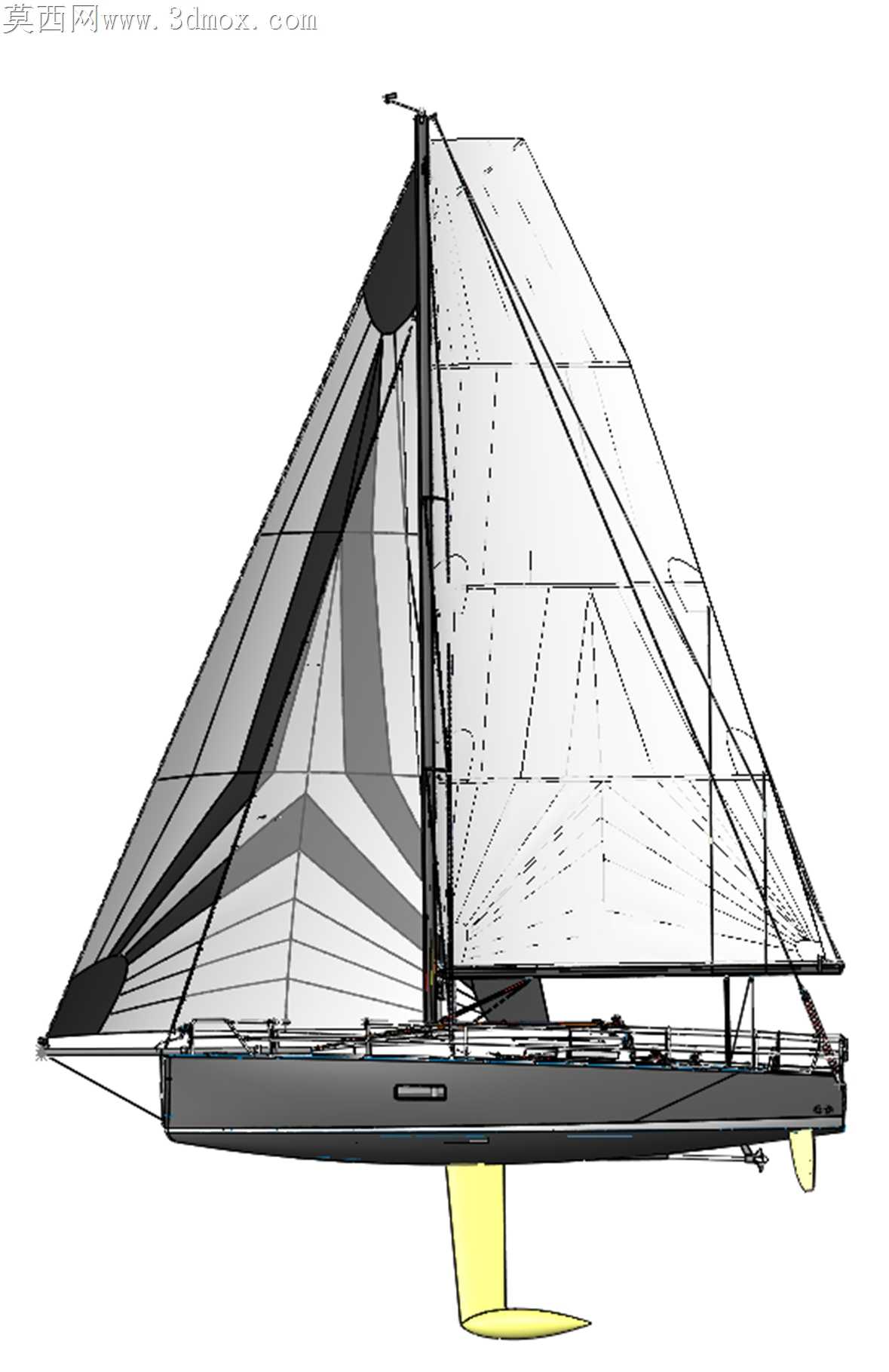

船帆部分的曲面处理更考验细节把控，主帆与前帆的曲面不是规则的弧面，帆面不同区域的曲率对应不同风力下的受风形变，靠近桅杆的帆面曲率偏陡，能在弱风环境下兜住更多气流，帆体下缘的曲面做了微幅的内收处理，强风时这部分曲面能主动泄掉多余风压，避免帆体过载撕裂。建模时帆面的经纬线排布要顺着曲面曲率走向，不能出现UV拉伸，否则后续做材质纹理时，碳纤维编织纹理会在曲面弯折处出现扭曲变形，渲染出来的帆面质感会完全失真。

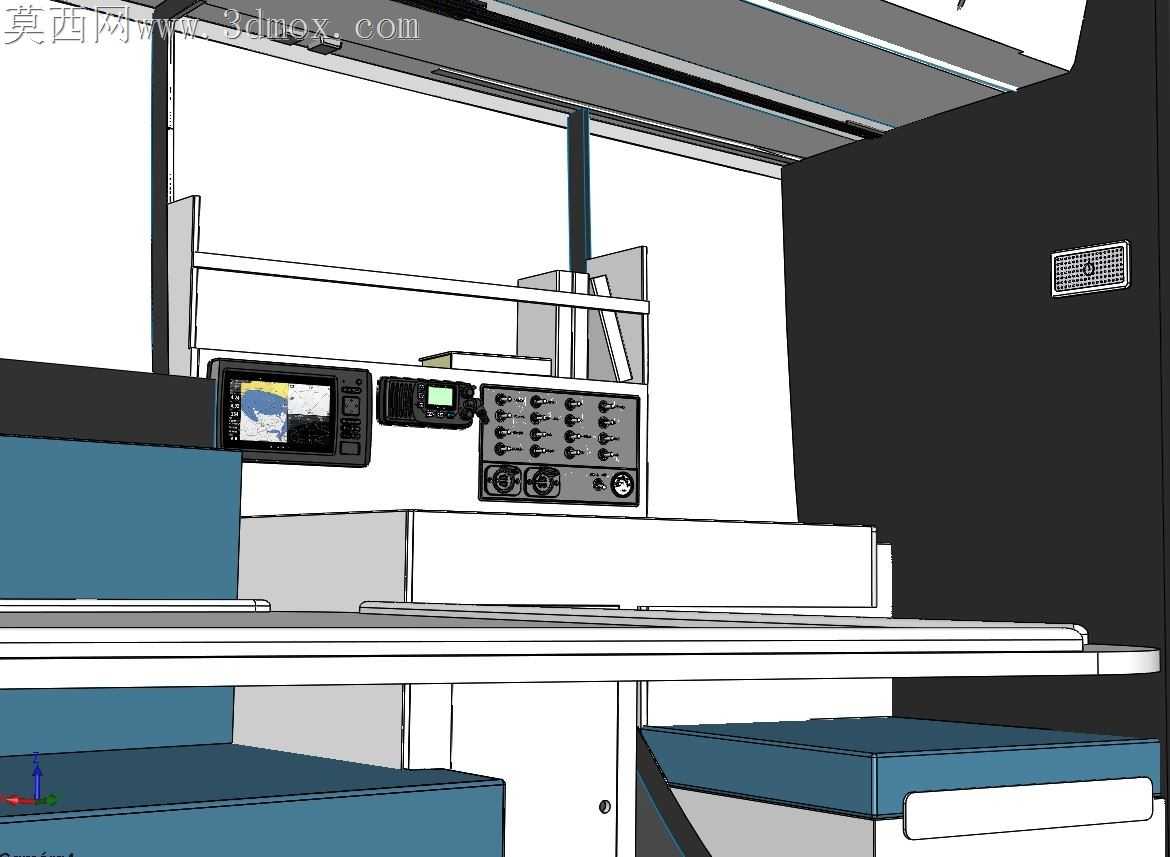

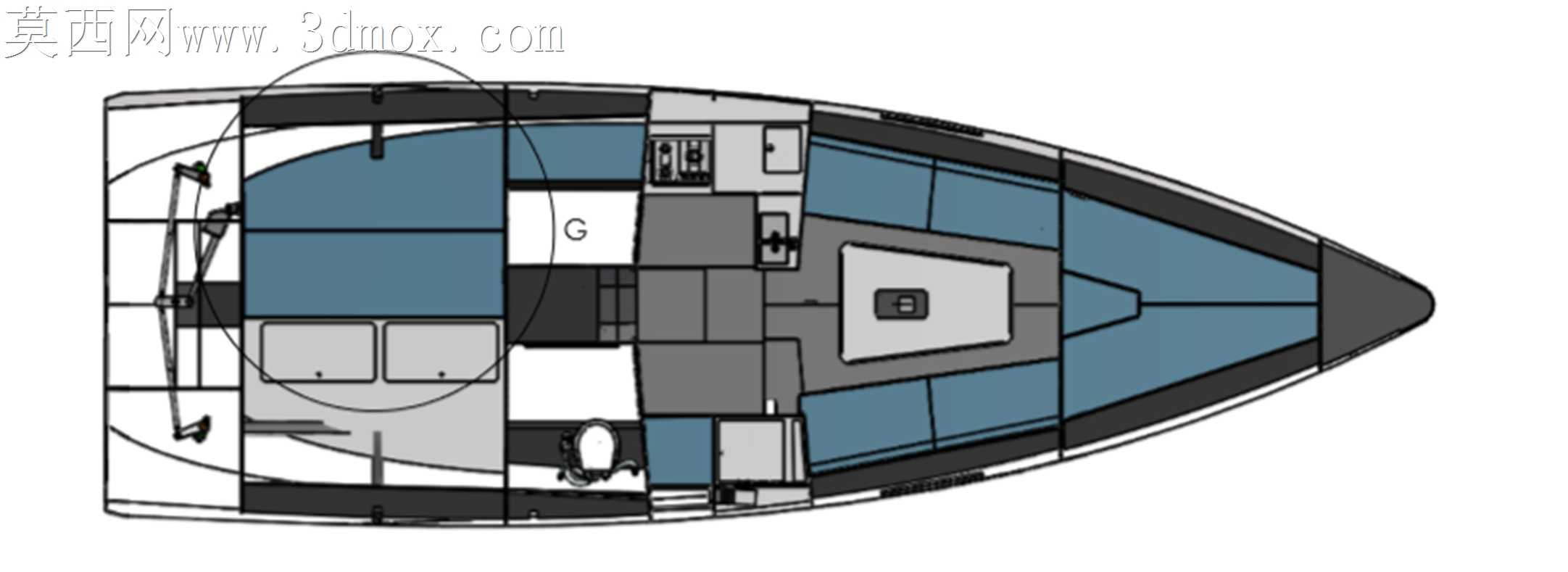

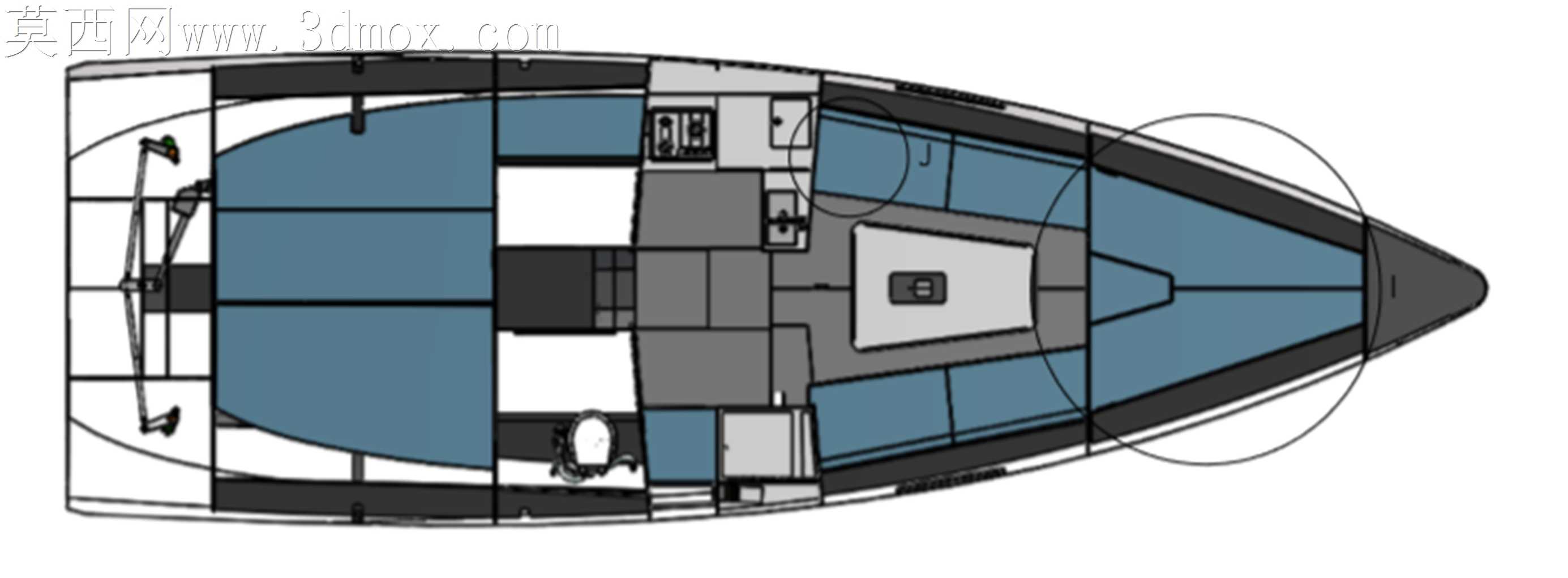

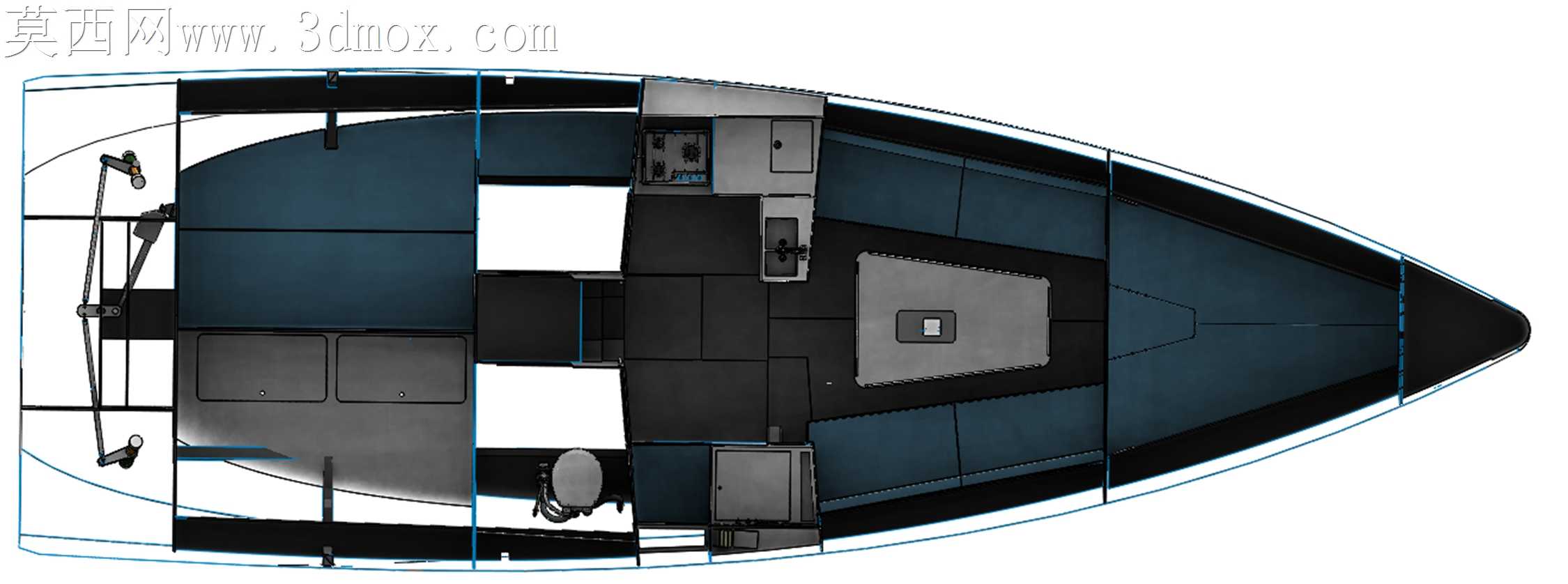

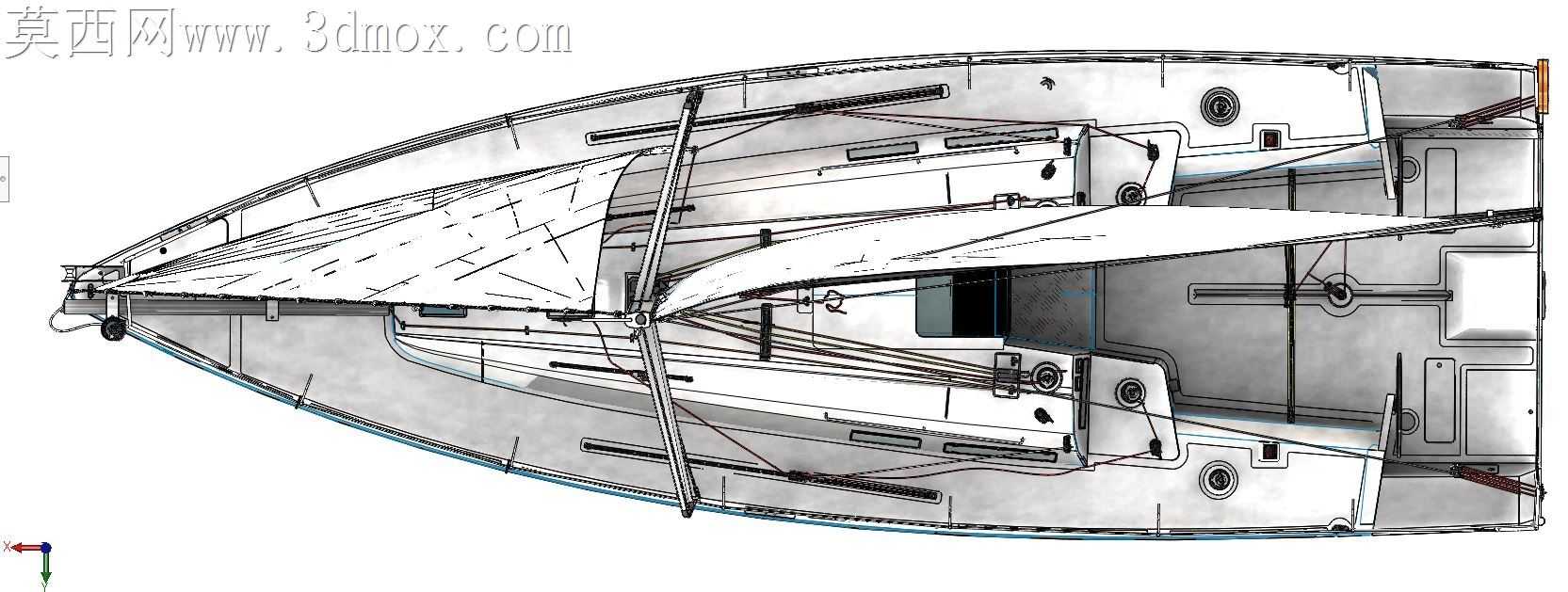

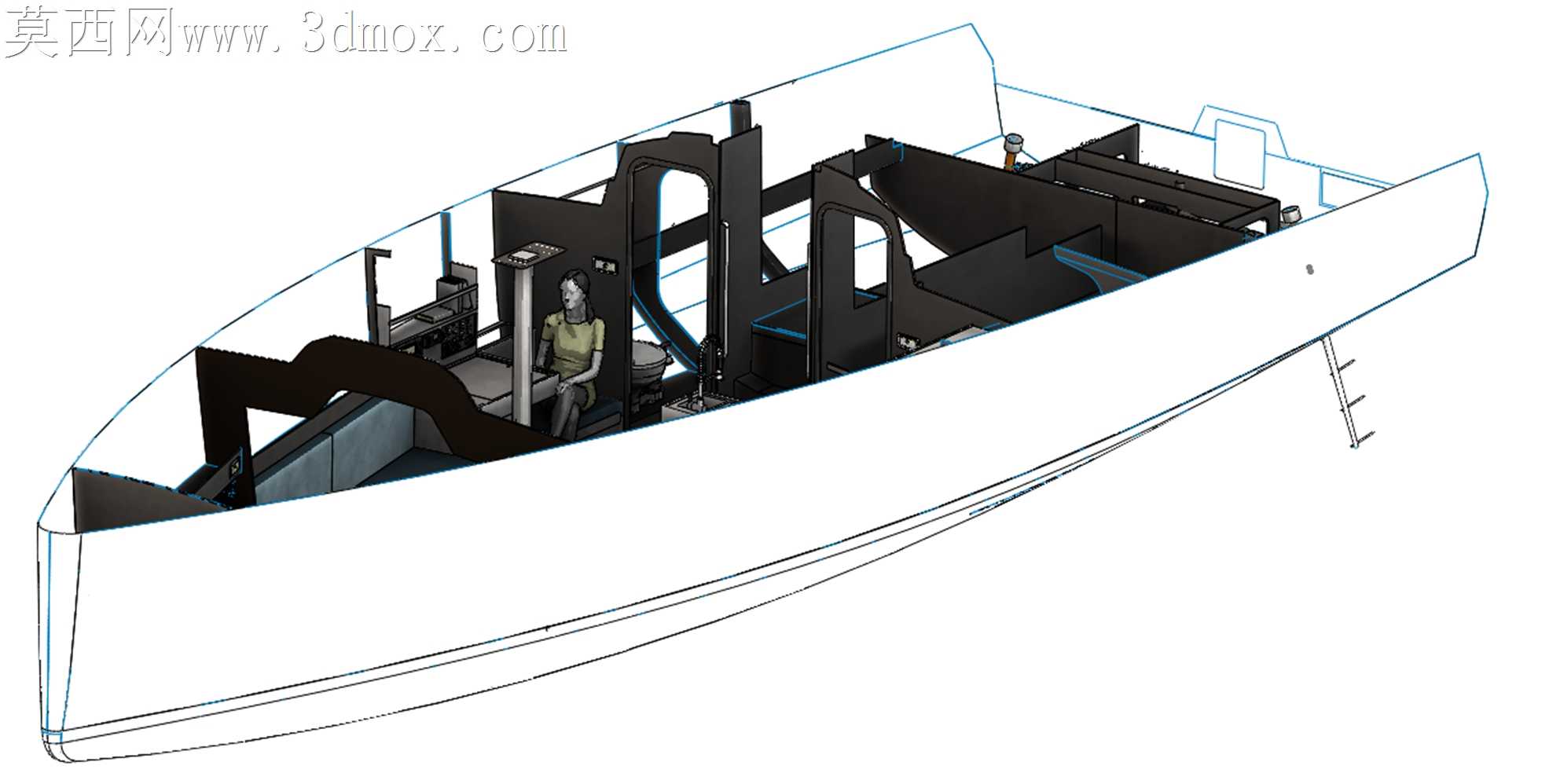

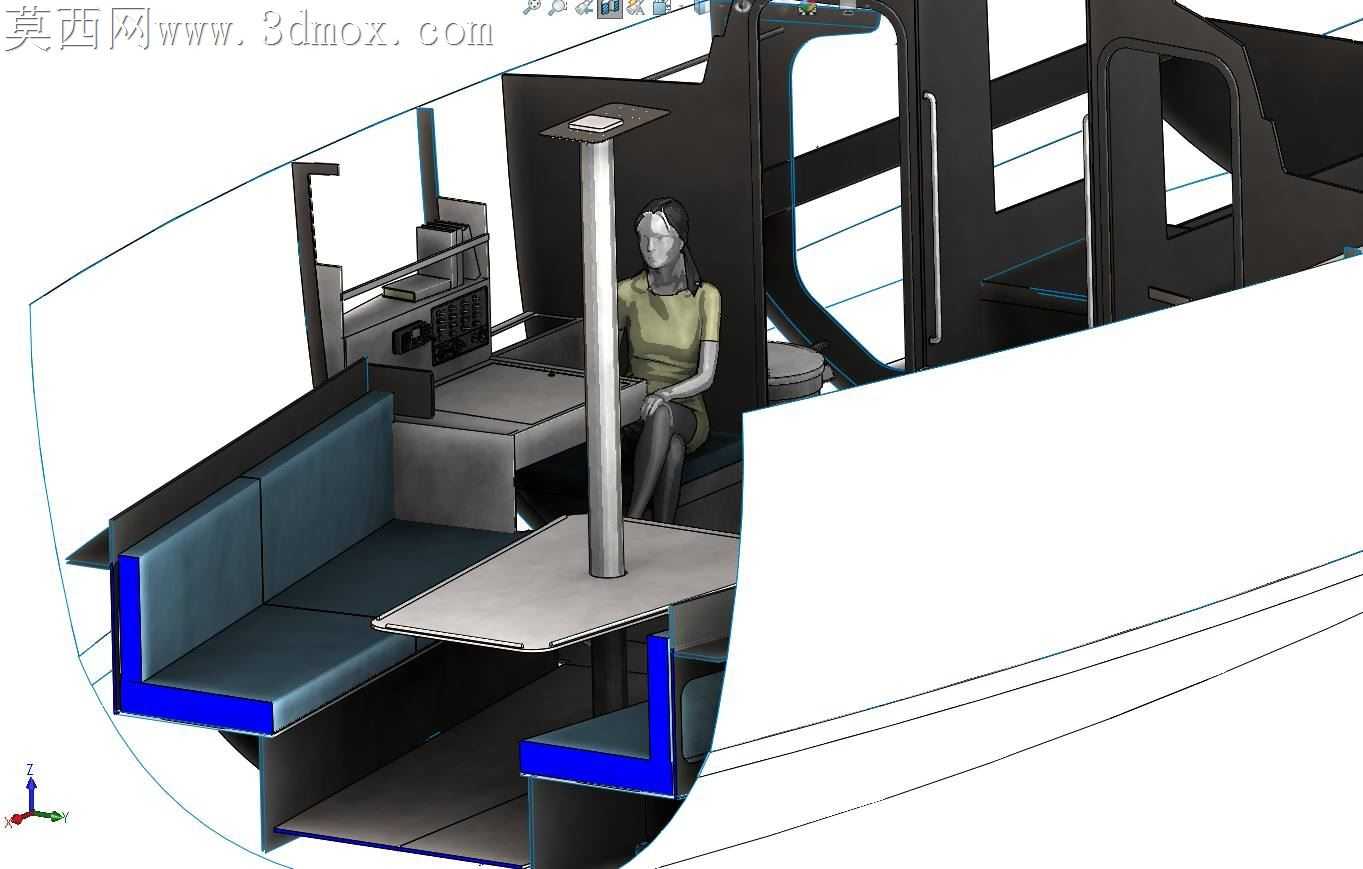

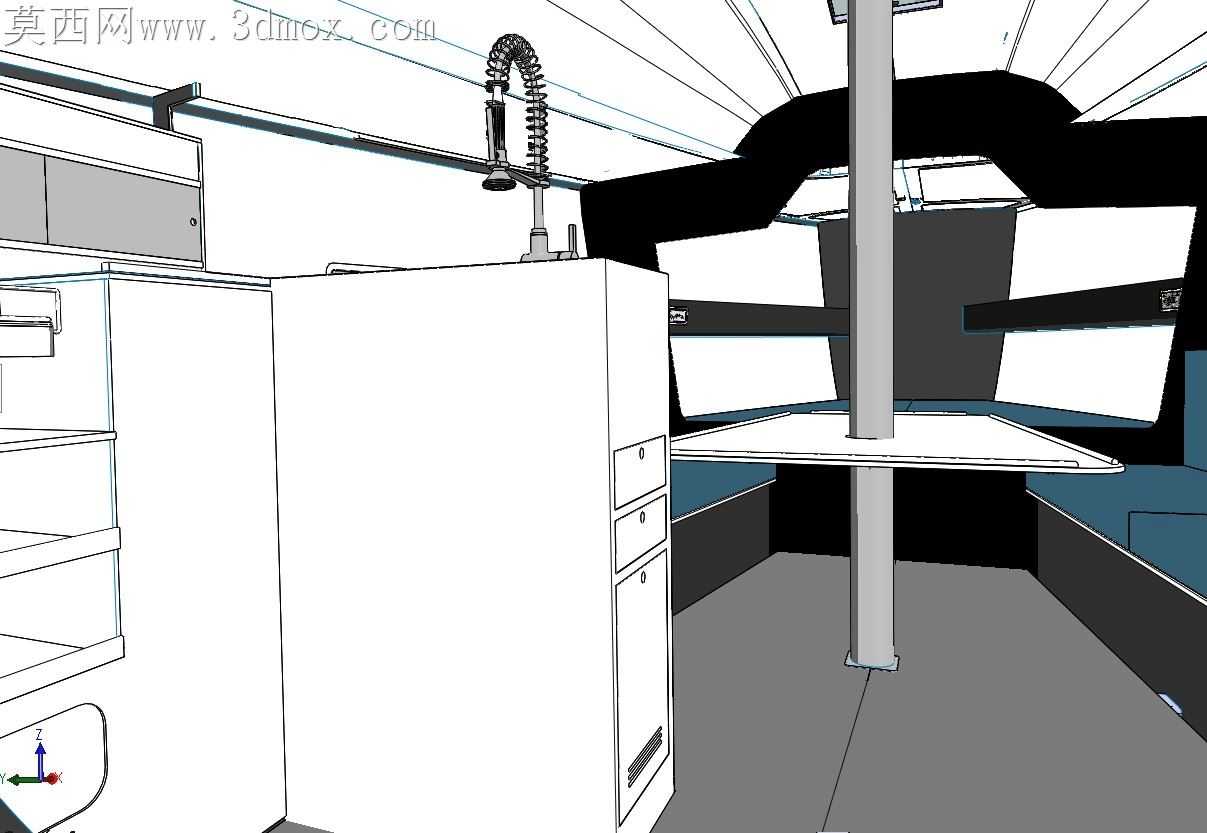

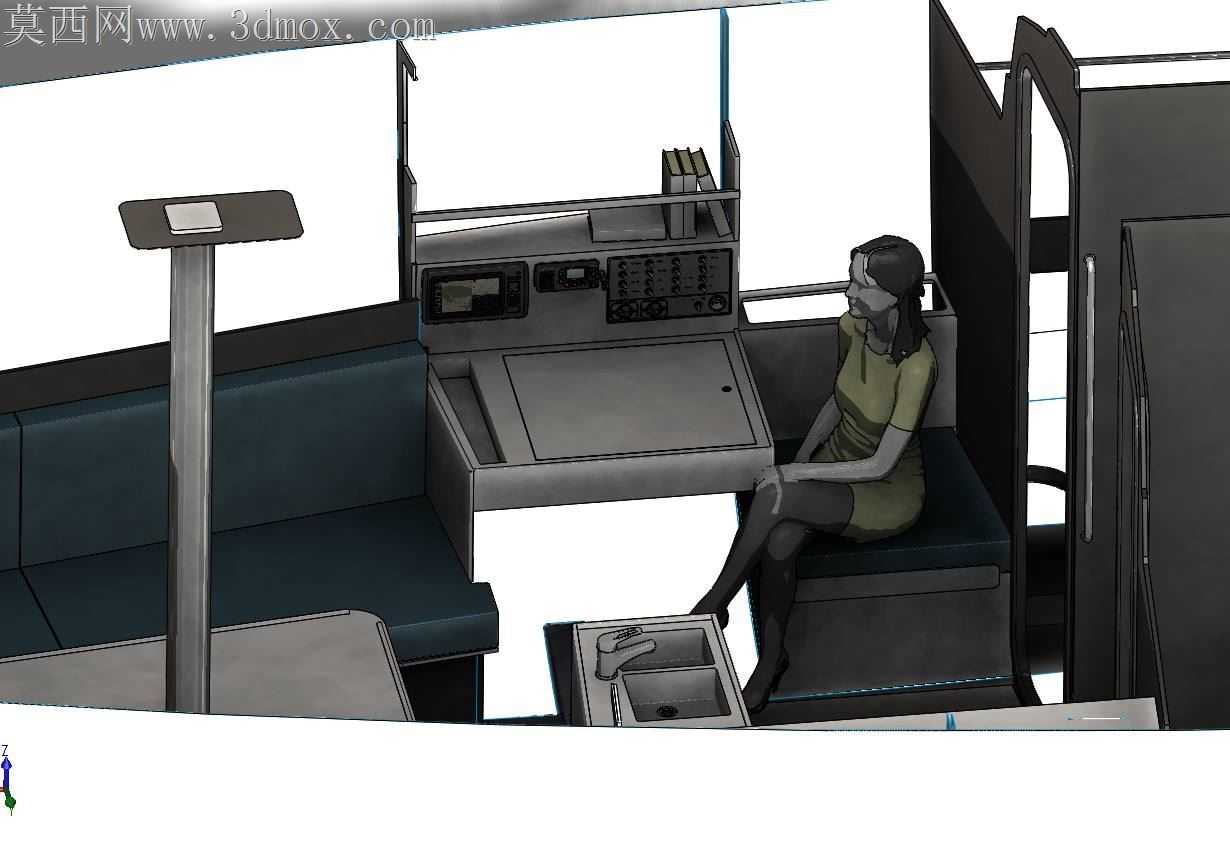

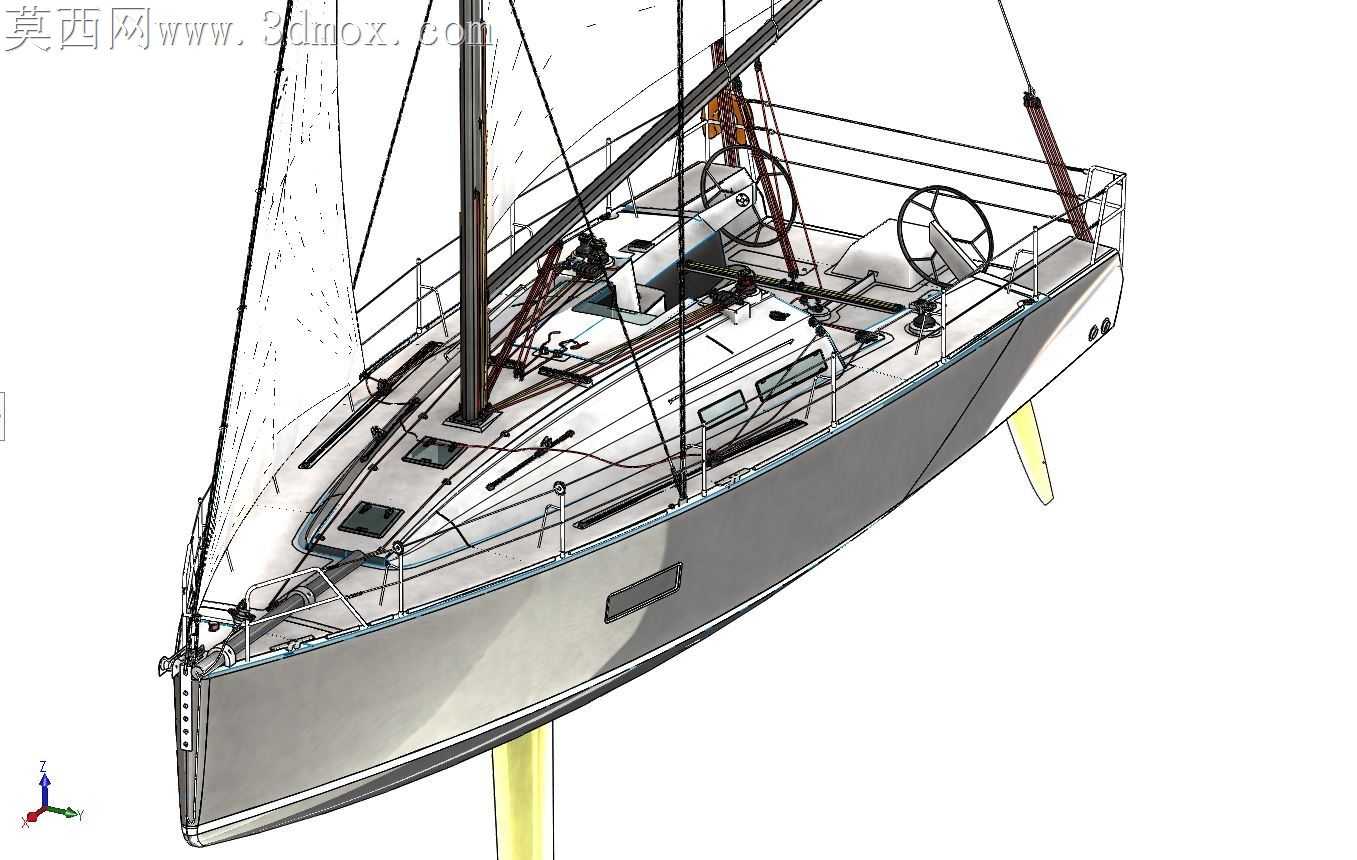

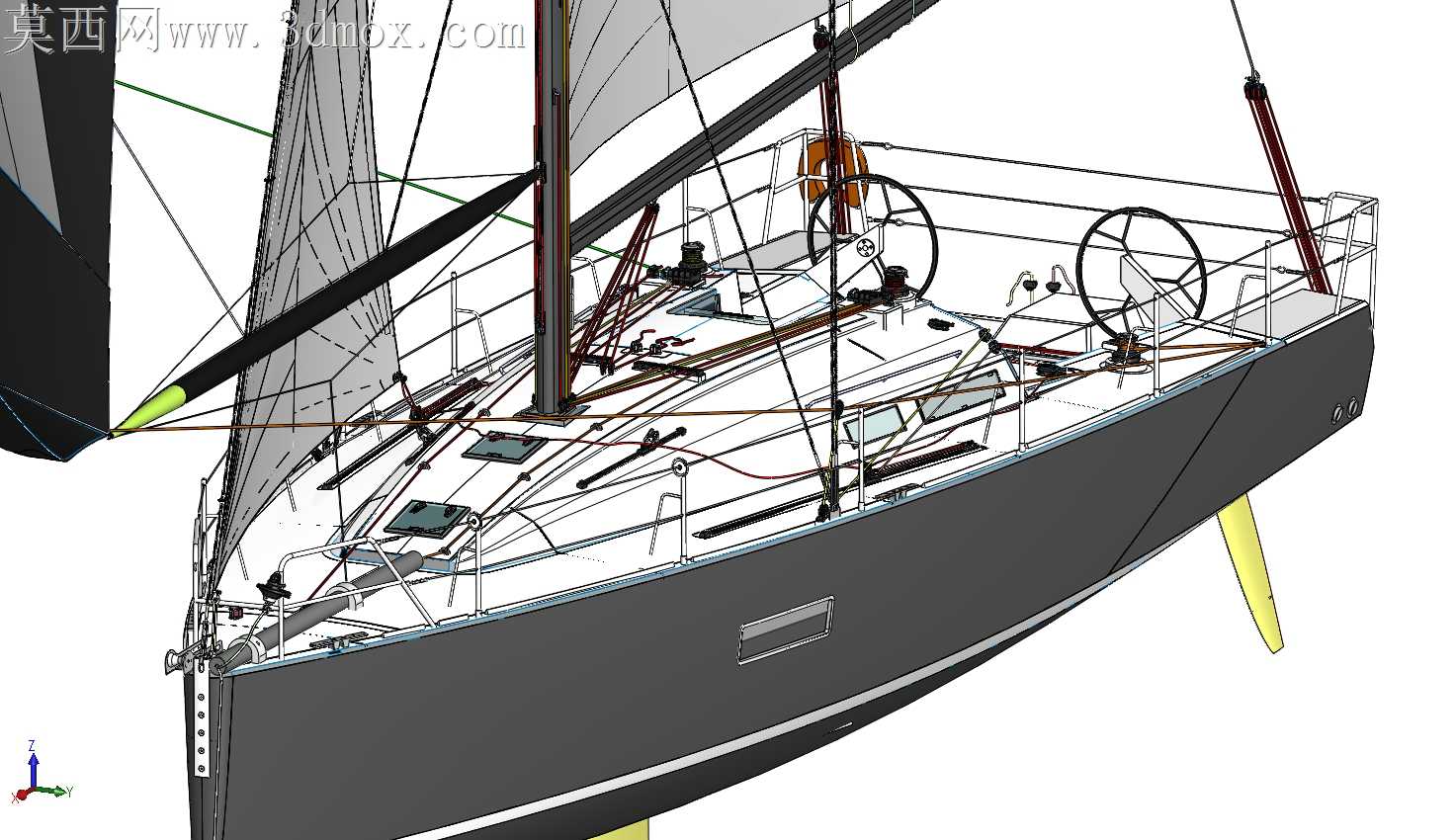

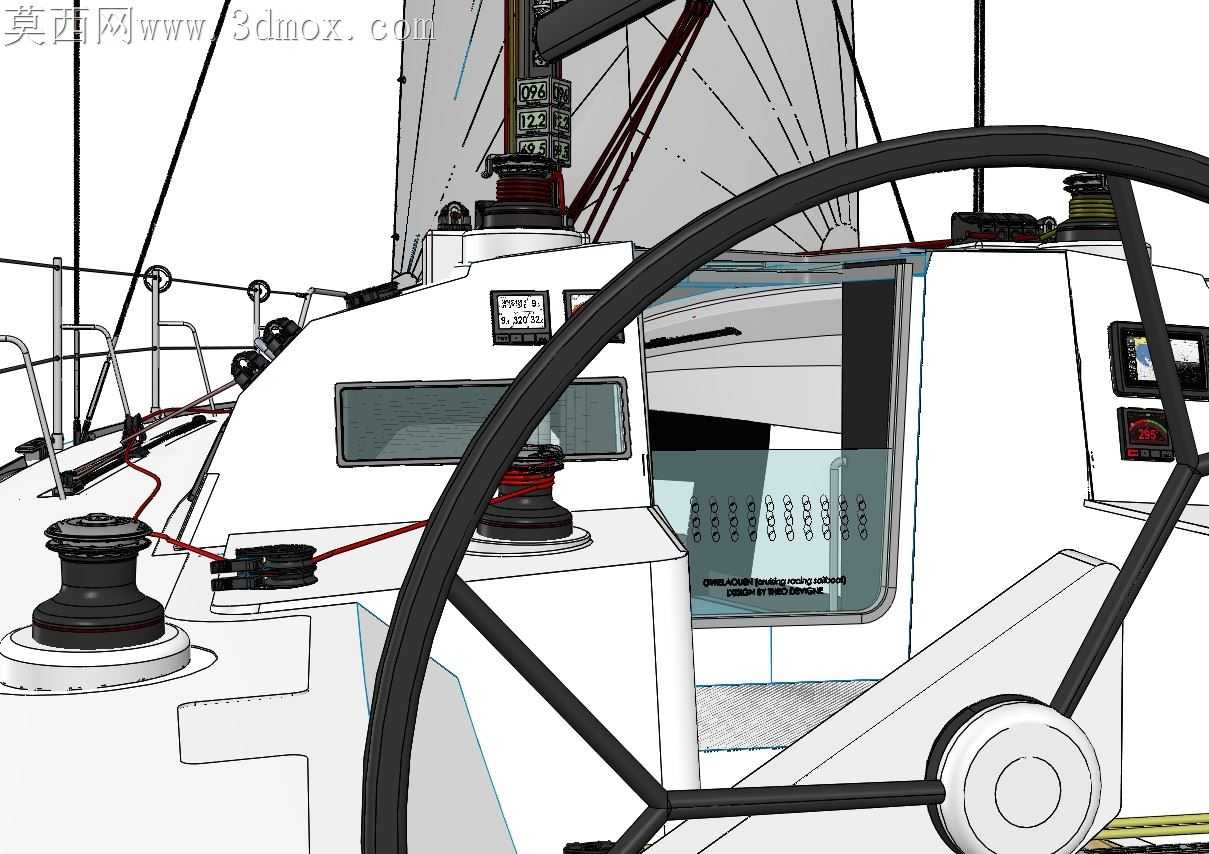

甲板区域的曲面衔接藏着很多容易忽略的细节，甲板与船舷的交接处没有做直角拼接，而是做了宽度渐变的排水弧面，雨天或者浪击上甲板时，水流能顺着弧面快速排向船舷两侧的排水口，不会在甲板表面积水增加船身负重。驾驶舱周边的曲面做了内凹的人体工学弧度，船员在操作帆索时倚靠的位置曲面贴合腰腹曲线，长时间航行操作也不会产生明显的硌压感，这部分曲面建模时要反复调整控制点的权重，不能出现曲率突变的凹凸面，否则不仅触感不佳，还容易在曲面凹陷处积存海水，加速船体材质的腐蚀。

水下部分的龙骨曲面是整船设计的核心，龙骨的翼型曲面厚度从根部到翼尖逐渐收薄，曲面的扭转角度顺着水流方向做了3度的预偏，能抵消船身侧倾时产生的偏航力矩，这部分曲面不能做对称处理，左右两侧的曲率差控制在0.2毫米以内，差得太多航行时会产生持续的偏航力，需要船员不断打舵修正，额外消耗航行动能。船舵的曲面与龙骨尾端做了顺滑的流场衔接，舵面转动时不会在尾部产生乱流，能大幅提升转向时的响应速度。

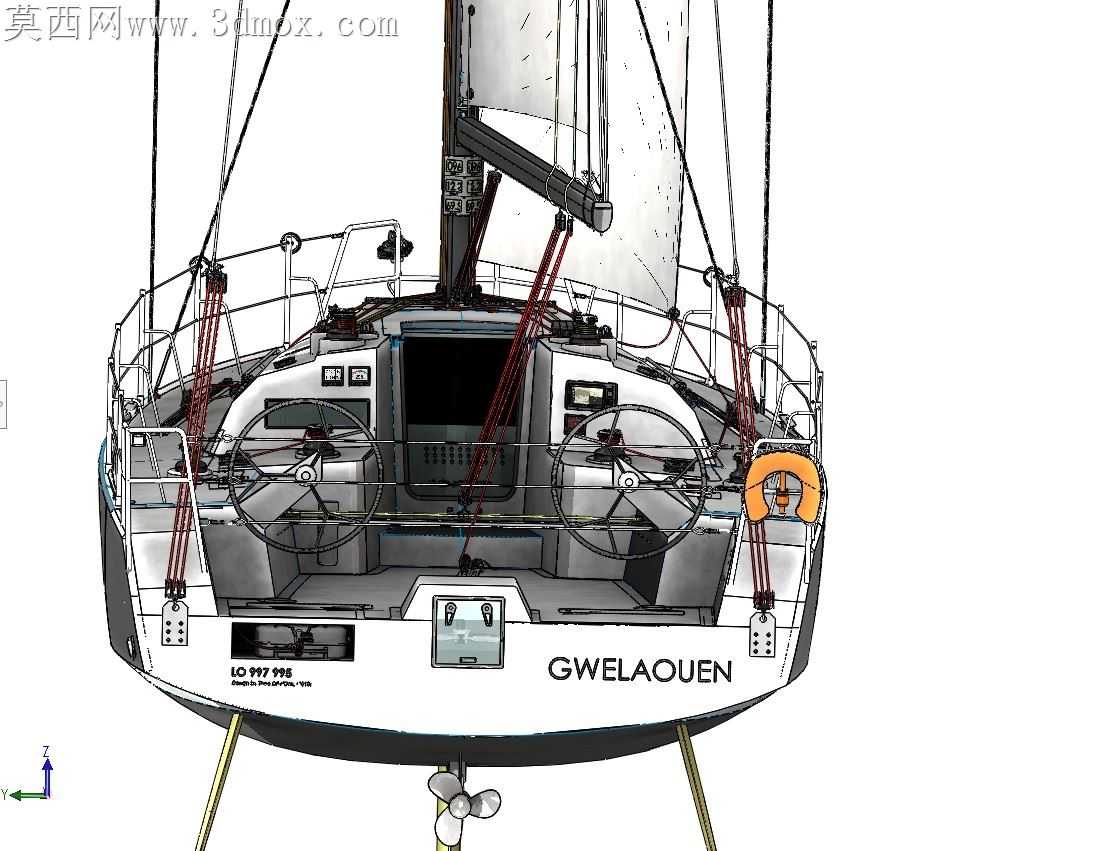

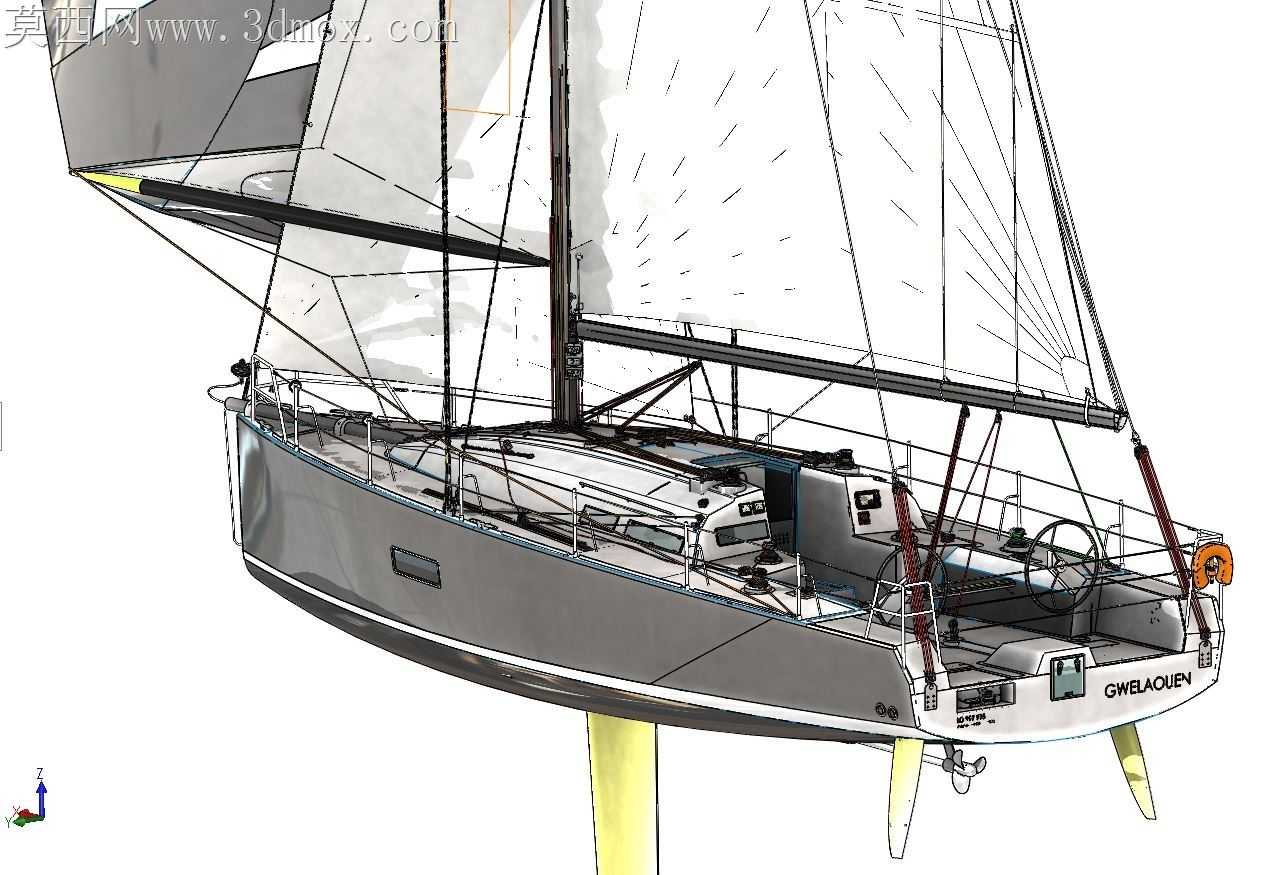

船体表面的碳纤维纹理映射要跟着曲面走向调整贴图坐标，船身侧面的品牌标识区域做了微幅的曲面下沉，贴花后不会因为曲面弧度产生翘边，渲染时这部分区域的反光度比周边船体低15%，能让标识在强光下也清晰可见，不会被船体的高光反射掩盖。
