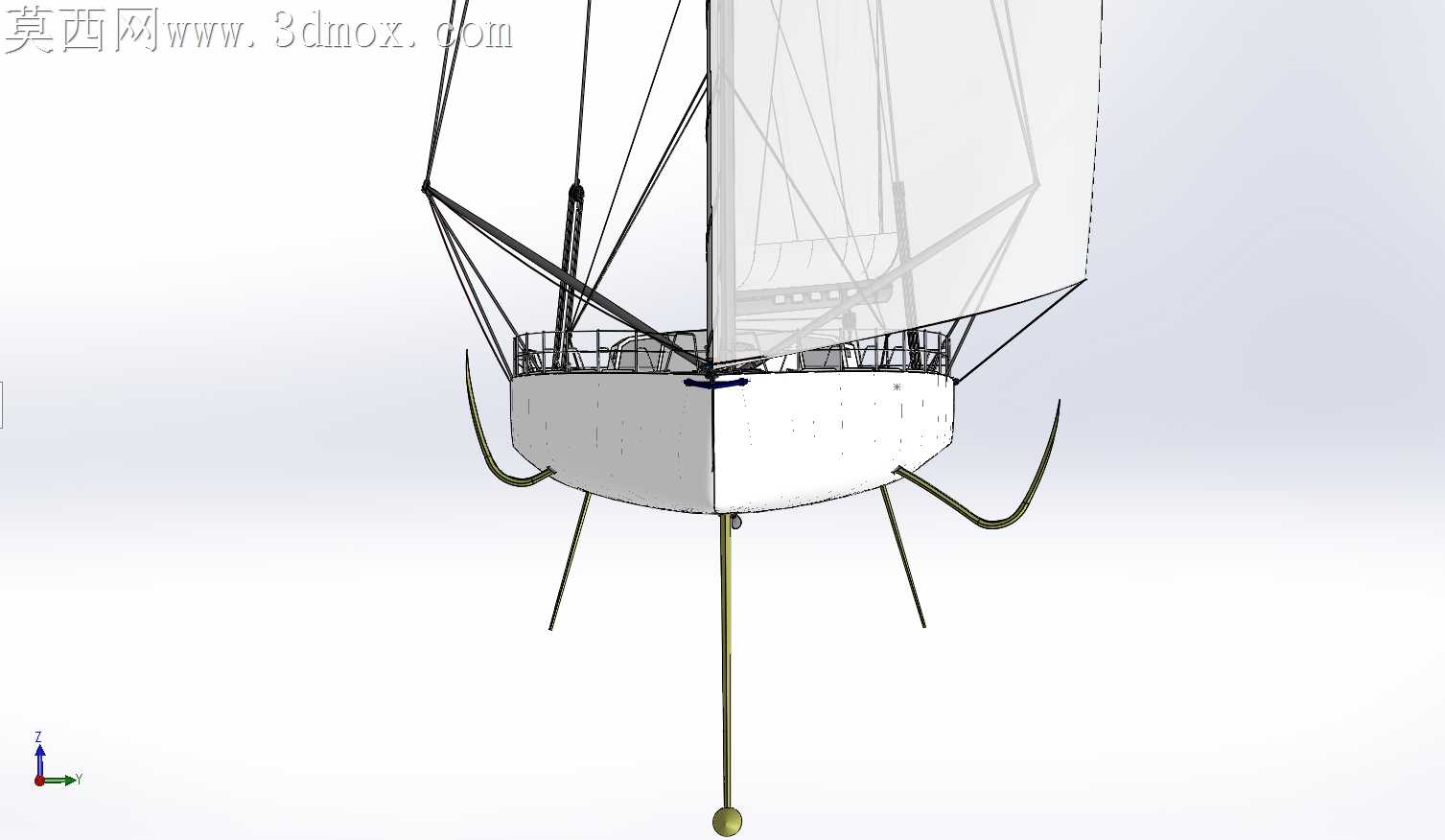

伊莫卡公开赛参赛机械结构创意设计

实训场景里常遇到的问题是，很多参赛设计只追求视觉上的精巧，忽略实际装配时的公差预留，零件做出来要么卡滞要么间隙过大晃荡，完全达不到竞赛要求的动作精度。这套参赛结构在装配逻辑上做了很细的考量，相邻配合面没有做满整面贴合，特意在非定位区域留了0.1mm的避让间隙，既不会影响定位精度，又能避免加工时的平面度误差导致装配翘曲。转动副的位置没有直接用孔轴硬配合，而是预留了标准衬套的安装位，哪怕实训加工时孔的内壁粗糙度没达到要求，压入衬套就能保证转动顺滑，不用反复返工修配孔壁。卡扣连接的位置做了1.5度的脱模斜度，同时在卡扣根部加了0.2mm的圆角过渡，不会因为反复拆装出现根部断裂的问题，很多新手做这类结构容易忽略根部应力集中，装拆两三次卡扣就断，这个细节刚好避开了常见的设计缺陷。零件的壁厚没有做等厚处理，受力大的连接位壁厚加到2.5mm，非受力的装饰区域壁厚控制在1.2mm，既保证整体结构强度，又不会让整体重量超标，竞赛里对作品重量有明确限制，这种差异化壁厚设计刚好平衡了强度和重量的矛盾。走线的位置预留了半圆形的走线槽，槽边做了倒圆角处理，不会划伤线材外皮，很多设计只考虑结构动作，忘了走线的防护，实际组装时线材被棱角磨破短路的情况在竞赛里屡见不鲜。定位销的位置做了不对称排布，不会出现装反的情况，装配时不用反复比对方向，能大幅缩短组装时间，竞赛现场组装计时的场景下，这种防呆设计能减少很多不必要的失误。零件的分型面都选在了非外观面，后续做表面处理的时候不会留下明显的合模线痕迹，外观呈现效果更整洁。受力的连接位没有用单纯的胶粘固定，都加了微小的止口结构，哪怕胶层老化失效，结构也不会直接散架，可靠性提升不少。
