精密多腔注塑成型模具结构设计

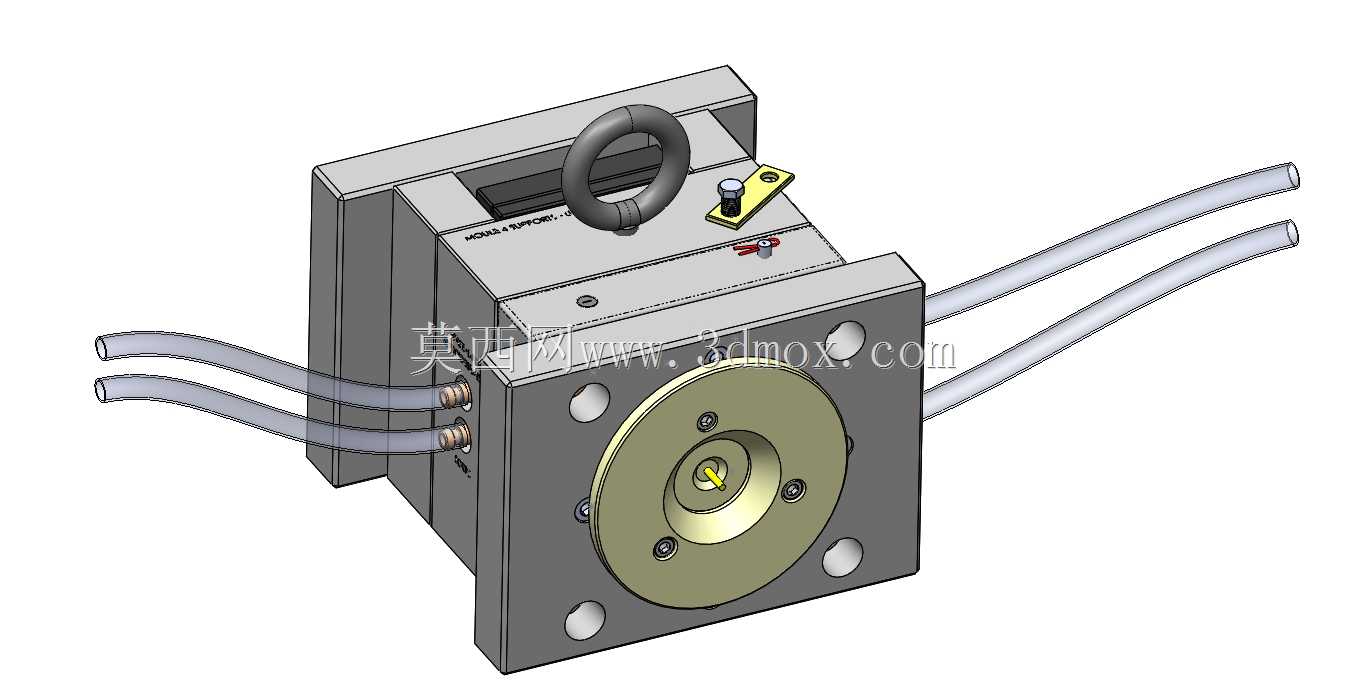

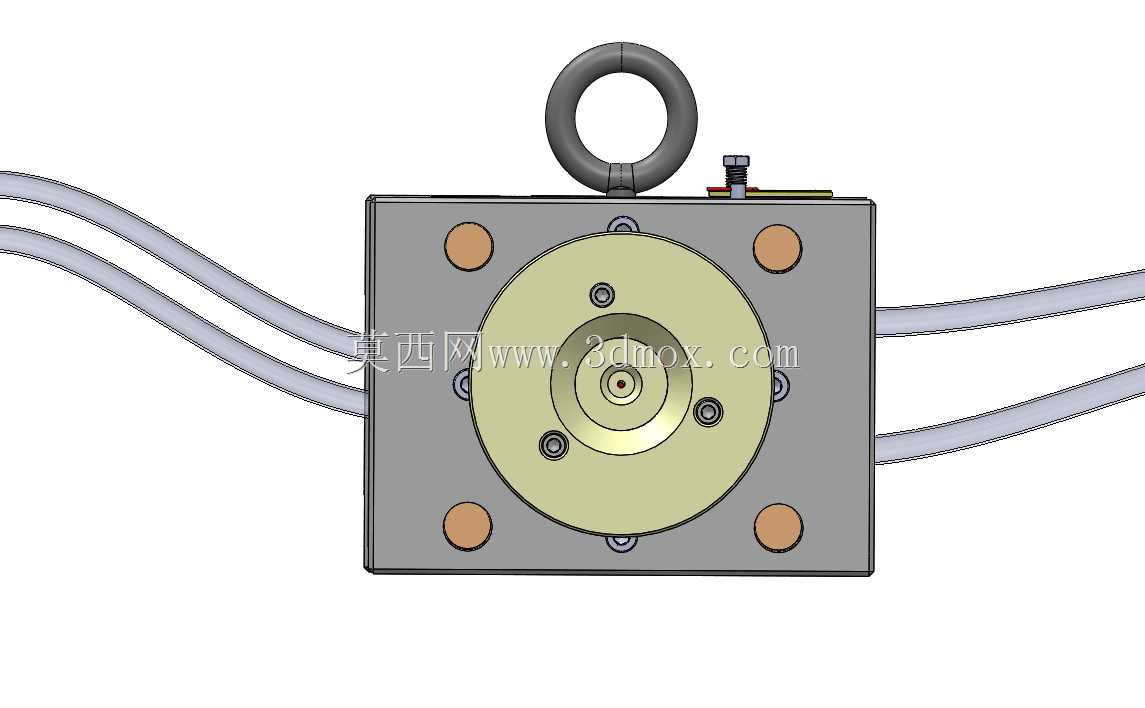

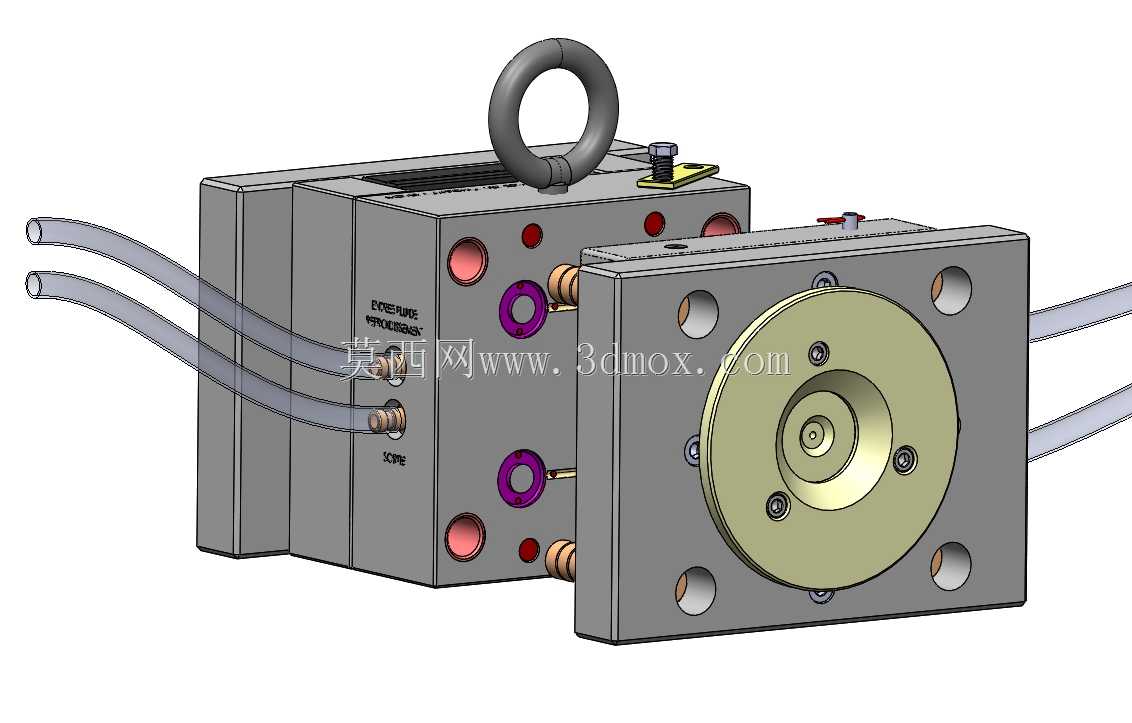

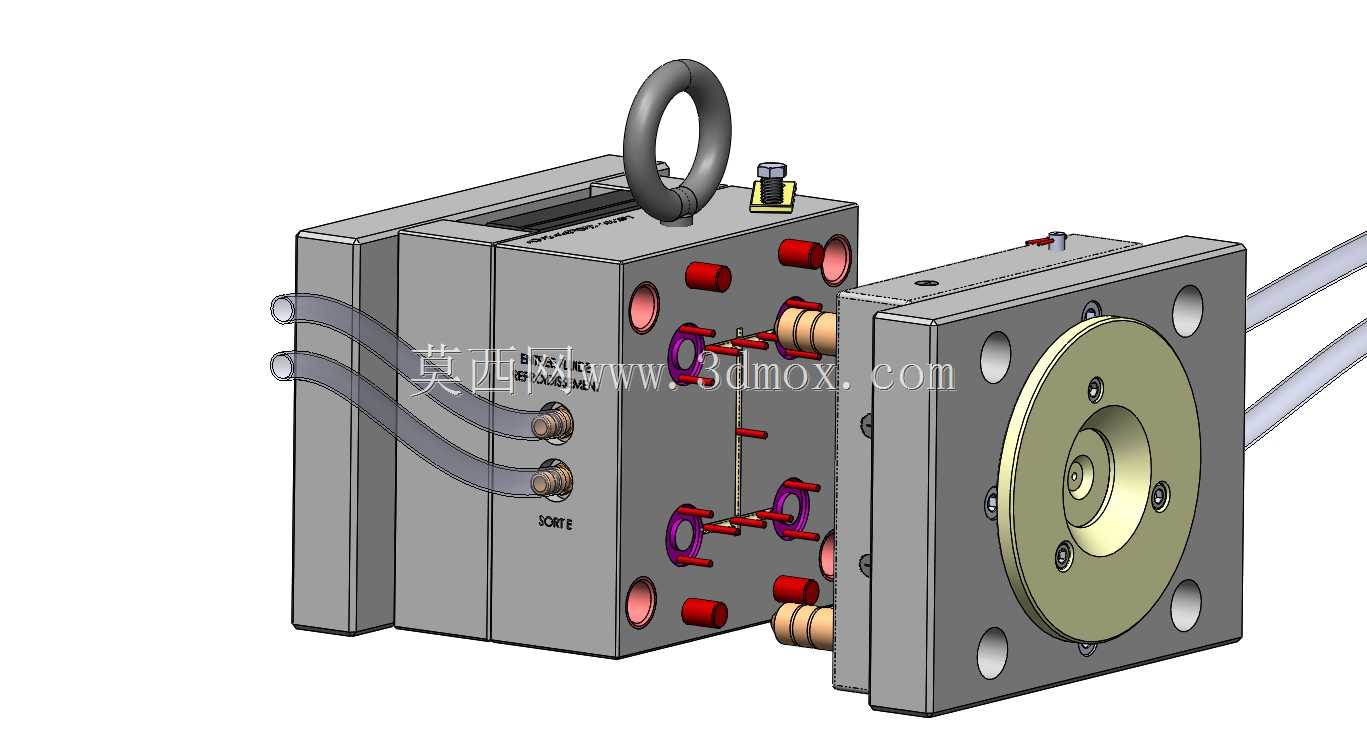

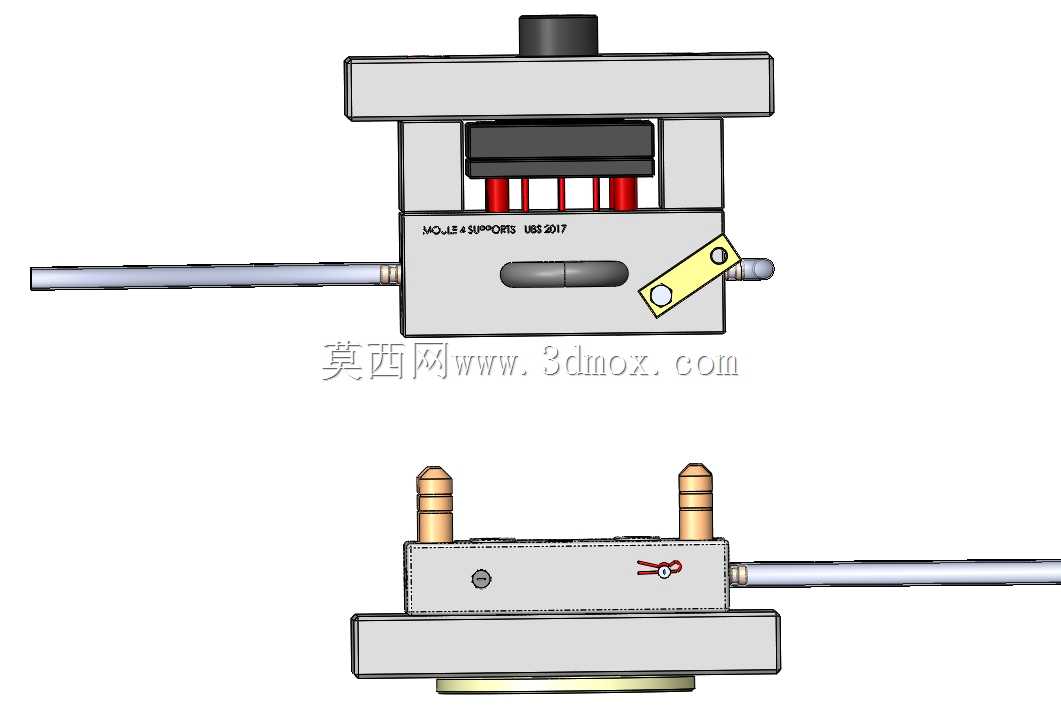

　　这套注塑成型工装主要面向小型精密塑料件的批量注塑生产场景，适配卧式注塑机的安装接口，可直接完成定模侧与机台定模板的定位装夹，动模侧通过定位圈与机台动模板完成同轴度校准，顶部设置的吊环结构适配车间常规起重吊装作业，能满足模架整体转运、上机安装的吊装受力需求，避免人工搬运带来的装配对位偏差与安全隐患。从结构设计逻辑来看，模架采用标准两板模结构拆分，定模侧集成了热流道对接接口与冷却回路布局，冷却水道采用直通式与环形回路结合的排布方式，可在成型周期内快速带走型腔内的熔融塑料热量，缩短制品冷却定型时长，同时保证模温分布均匀，减少制品因冷却不均产生的翘曲、缩痕缺陷。动模侧设置了多组顶出组件与导向定位结构，导柱导套采用高精度配合公差，

　　合模过程中可保证动定模的对位精度控制在0.02mm以内，避免分型面错位产生的飞边问题。浇注系统采用侧浇口进料方式，针对多腔排布的成型需求，流道直径经过流变校核，可保证熔融塑料在充模过程中各型腔进料速度一致，避免不同型腔制品出现填充不足、密度不均的问题。模具的安装边界充分考虑了常规120吨级卧式注塑机的拉杆间距参数，模架整体外形尺寸可顺利穿入拉杆间隙完成装夹，侧面预留的液压管路接口可对接抽芯机构的动力源，针对带侧凹结构的塑料件可实现自动抽芯动作，无需人工辅助取件。整套结构的排气槽开设在分型面的熔体填充末端，槽深控制在0.02mm以内，既可以顺利排出型腔内的空气，避免制品出现烧焦、气泡缺陷，又不会产生溢料飞边。

　　模具的锁紧面采用整面贴合设计，合模后可承受注塑过程中最大80MPa的型腔压力，不会出现分型面胀开的问题，适配PP、ABS、PC等多种常用热塑性塑料的成型工艺参数要求，日常生产过程中仅需定期对导柱、顶杆位置加注润滑脂，即可保证长期连续生产的结构稳定性，减少停机维护时长。
