红色电声吉他曲面结构三维设计

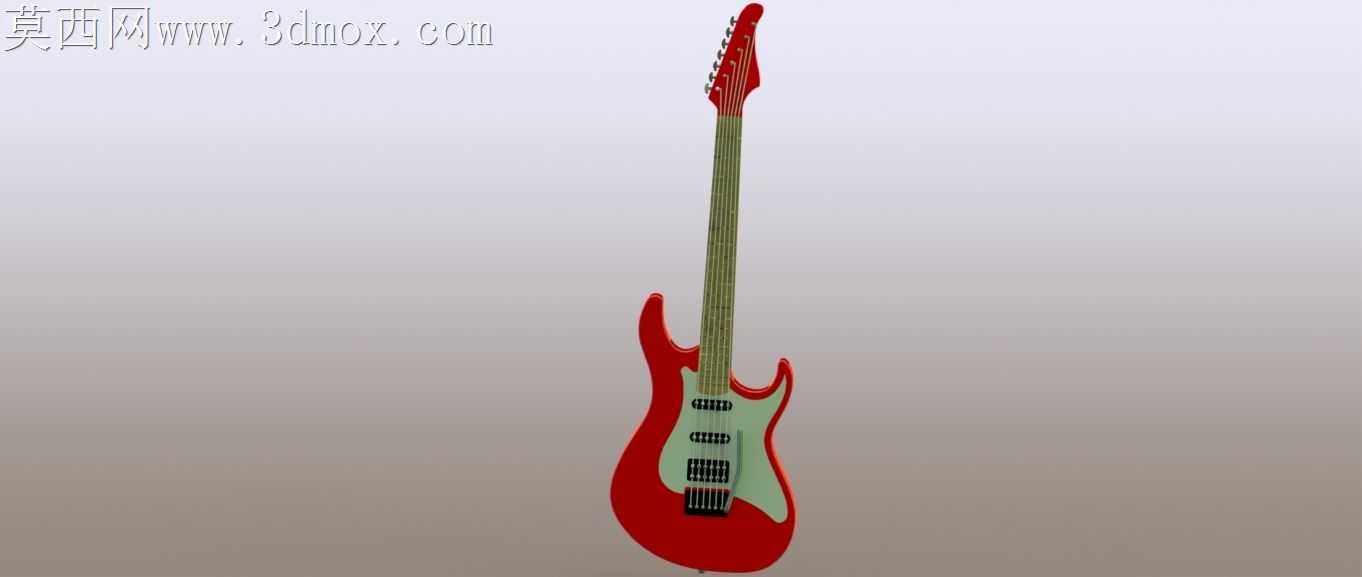

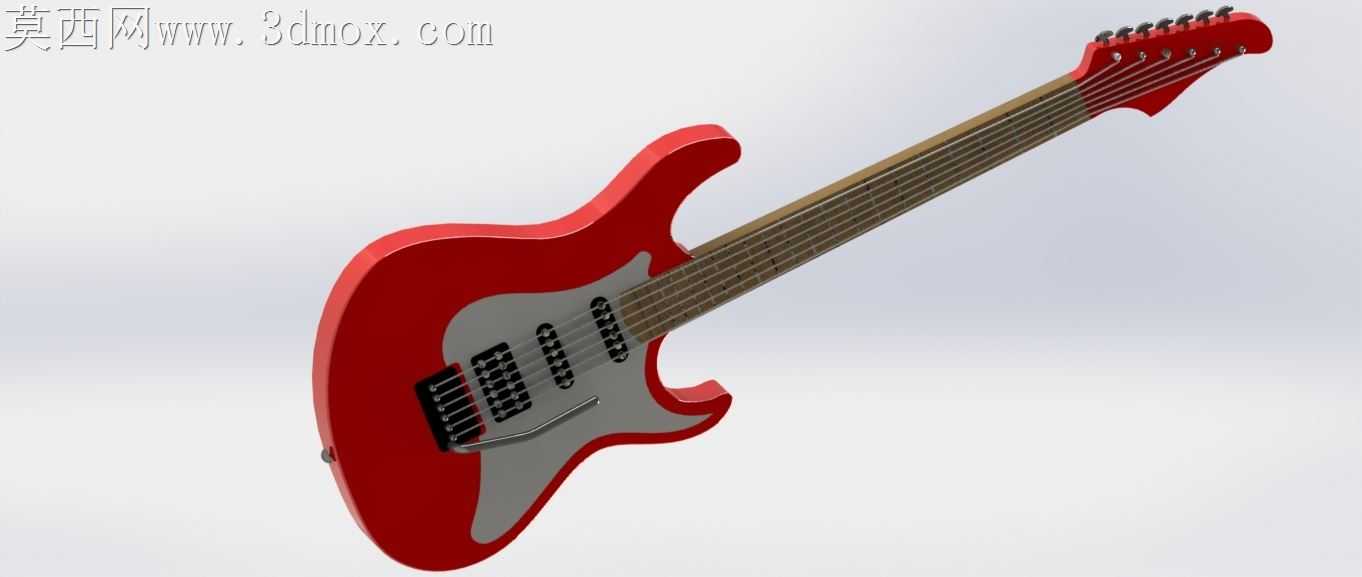

木质琴身的曲面过渡如果处理不当，不仅会让持握时的硌手感大幅提升，还会在后续喷漆工序中出现边角积漆、流挂的问题，这款电吉他的曲面设计完全围绕加工落地的实际需求调整曲率变化。琴身红色漆面覆盖的区域，所有外凸弧面的曲率半径都控制在12mm以上，避免数控铣削时刀具在小半径转角处出现振纹，也让后续手工打磨时砂纸能完全贴合曲面，不会出现局部打磨过度露白的情况。琴身与银色护板贴合的安装面做了0.1mm的下沉台阶，这个深度刚好能容纳护板背面的PVC背胶层，装配后护板与琴身表面完全齐平，不会出现边缘凸起刮蹭演奏者手臂的问题，台阶边缘做了0.2mm的倒角，避免护板安装时硬压出现边角崩裂。琴颈与琴身连接的榫接位置，特意将配合公差控制在H7/h6的间隙配合区间，既不会因为间隙过大出现琴颈晃动影响音准，也不会因为过盈量太大导致装配时需要强行敲击破坏漆面。指板上的品丝安装槽深度统一为1.2mm，槽宽公差控制在±0.02mm，品丝压入后不会出现松动翘起，长时间按弦演奏也不会出现品丝移位打品的问题。琴头位置的弦钮安装孔做了同轴度校验，六个孔的轴线偏差不超过0.03mm，保证琴弦安装后走向顺直，调弦时旋钮转动顺滑不会出现卡滞。琴桥位置的颤音系统安装槽，侧壁做了0.3mm的让位间隙，摇把下压和回弹时不会蹭到槽壁出现异响，弹簧挂接的位置做了圆弧过渡，避免弹簧长期拉伸出现应力集中断裂。拾音器安装腔的深度刚好匹配标准双线圈拾音器的尺寸，腔体内壁做了粗糙化处理，减少演奏时的腔体内共鸣杂音，提升输出音色的干净度。所有曲面的分模线都设置在琴身侧面的视觉盲区，后续注塑或者木模加工时，合模线的打磨工作量能减少六成以上，也不会在正面视觉区域留下打磨痕迹影响外观质感。琴身背部的电池仓盖板做了隐形卡扣设计，不需要额外开孔安装螺丝，保持背部曲面的完整度，卡扣的配合松紧度经过调整，用指甲就能抠开更换电池，日常使用不会出现盖板意外脱落的情况。
