木质齿轮传动鲁尔轮小车创意结构

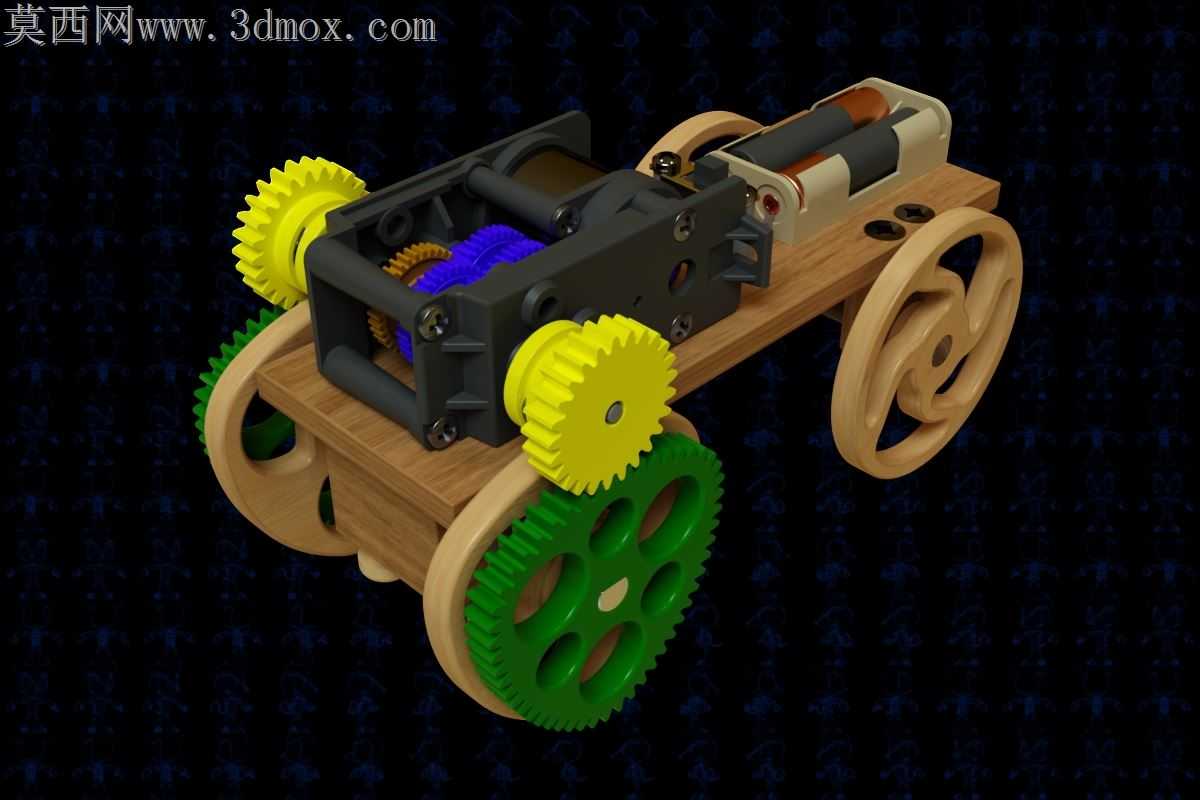

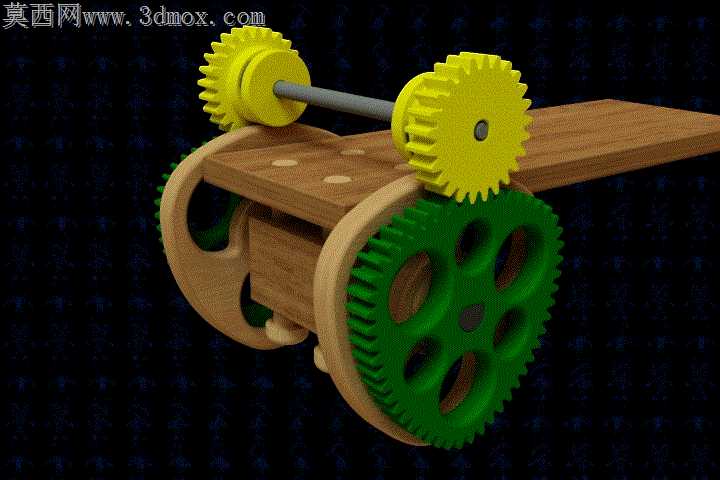

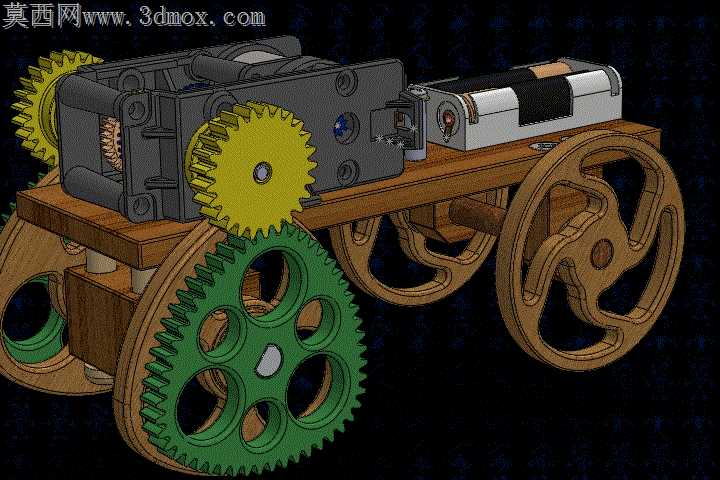

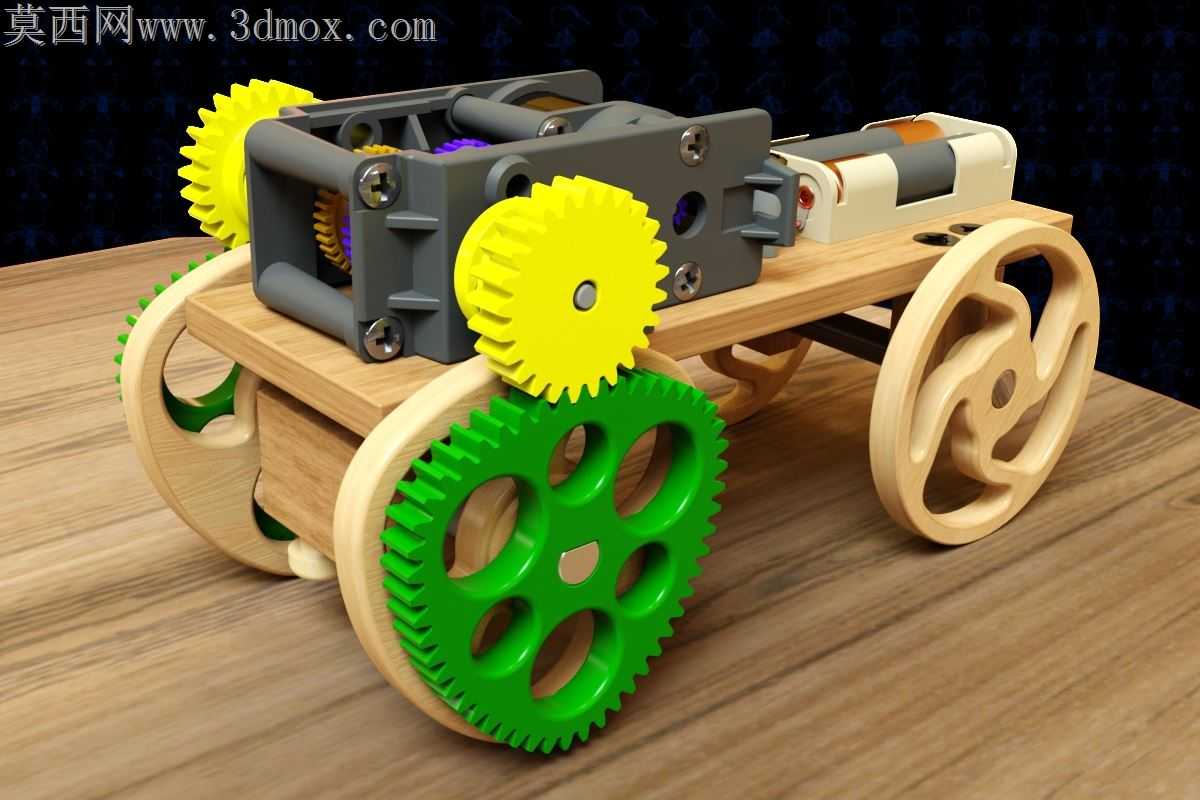

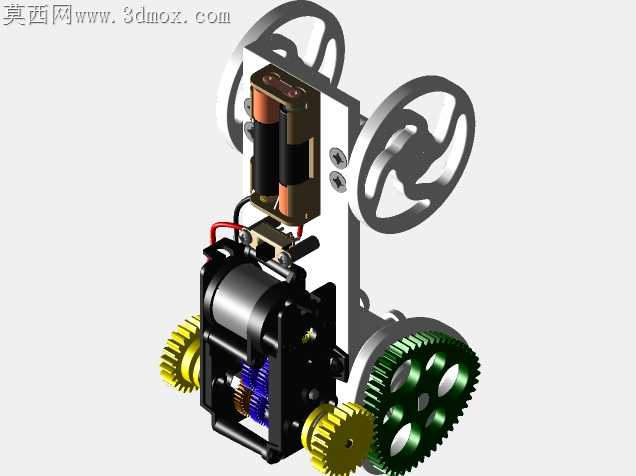

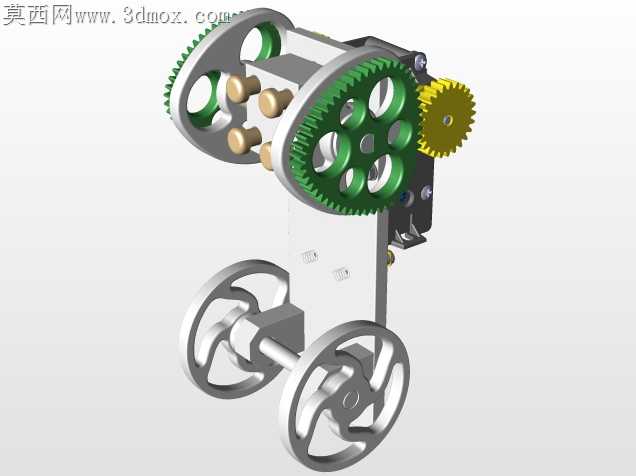

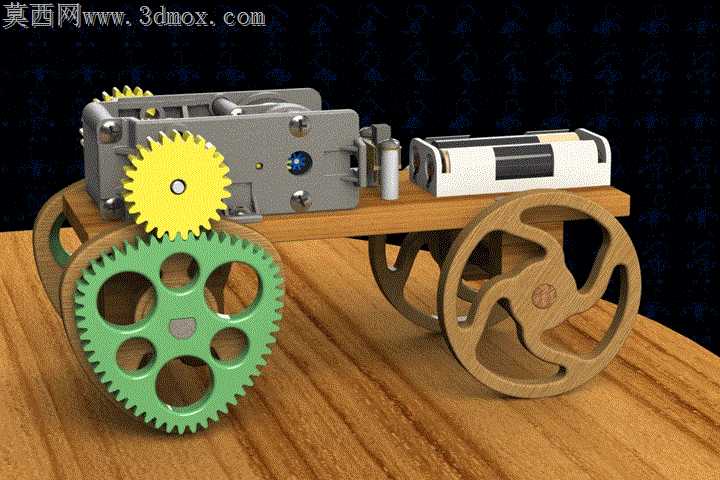

木质构件加工时最容易出现的公差偏差，集中在轮辐镂空处的铣削崩边与齿轮齿形的周节累积误差，这套小车结构在设计阶段就针对这类加工痛点做了适配调整。大尺寸绿色传动齿轮采用五孔辐条布局，没有做密集的减重镂空，每处镂空转角都预留了1.5mm的圆弧过渡，避免线切割或者小型木工铣刀走刀时，在木纹顺向位置出现劈裂缺口，齿顶特意做了0.2mm的倒角处理，既抵消木质材料吸水膨胀带来的啮合卡滞，也能减少传动过程中齿尖的磕碰掉渣。黄色小齿轮与大齿轮的中心距预留了0.3mm的可调间隙，安装轴位特意做成长圆孔设计，装配时可以根据木质件的实际加工误差微调啮合松紧，不用强行修磨齿面就能保证传动顺滑，不会出现金属齿轮装配时过紧咬死、过松跳齿的极端情况。鲁尔轮的异形轮缘没有做完全对称的曲面，三辐条的支撑位置刻意错开了轮体与木板车架的接触受力点，轮轴孔内嵌了薄金属衬套，避免木质轮体反复转动后出现轴孔磨大、轮体晃动的问题。车架上的动力模块安装位做了阶梯式限位槽，电池、动力机芯的固定位置不用额外打胶或者拧螺丝，靠木质构件的卡接就能完成固定，装配时顺着卡槽推入即可，不会出现装偏导致齿轮啮合错位的问题。外露的齿轮传动结构没有加装防尘罩，刻意保留机械结构的可视性，木质轮体的表面纹理顺着轮辐走向排布，既保留木材本身的质感，也能让转动时的视觉层次更丰富。传动路径上没有多余的减速级，小齿轮直接带动大齿轮驱动轮轴，传动损耗被压到最低，哪怕用小功率的微型电机驱动，也能让小车平稳行进，不会出现木质构件因传动阻力过大卡停的情况。轮体与车架的连接位置特意留出了1mm的轴向窜动间隙，抵消木质材料温湿度变化带来的尺寸形变，哪怕在南方梅雨季节空气湿度大，木质件轻微胀大也不会出现轮体贴死车架无法转动的问题。每个齿轮的齿厚都比常规玩具齿轮厚2mm，木质材料本身强度不如工程塑料，加厚齿形能提升抗冲击能力，就算小车行进中碰到小障碍卡停，也不会出现齿根断裂的情况。
