仿真亚洲象塑料组件注塑成型结构

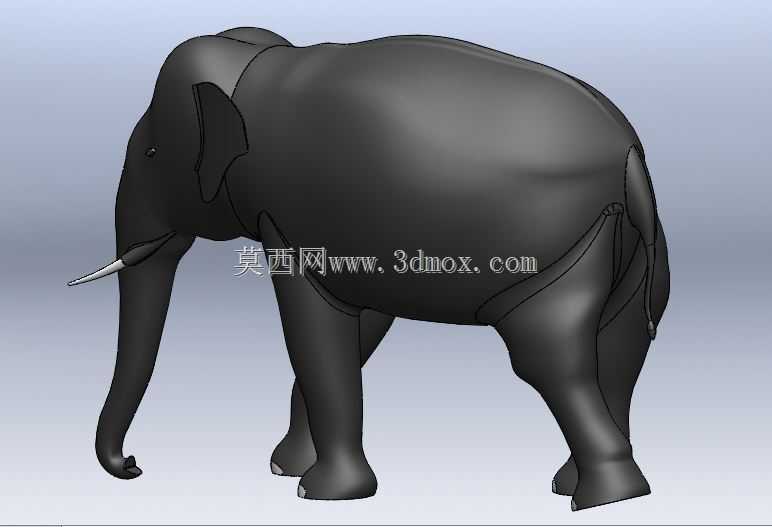

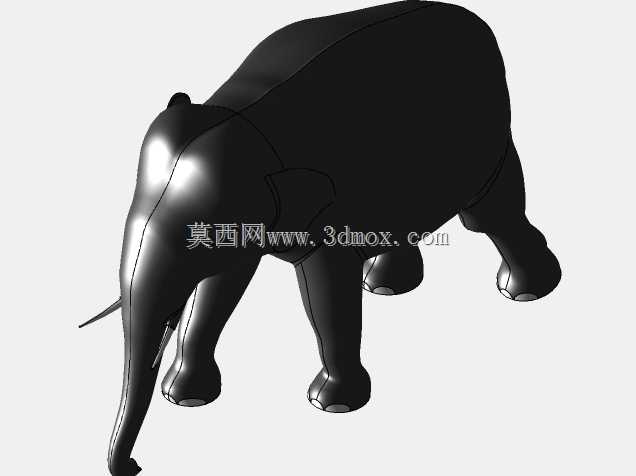

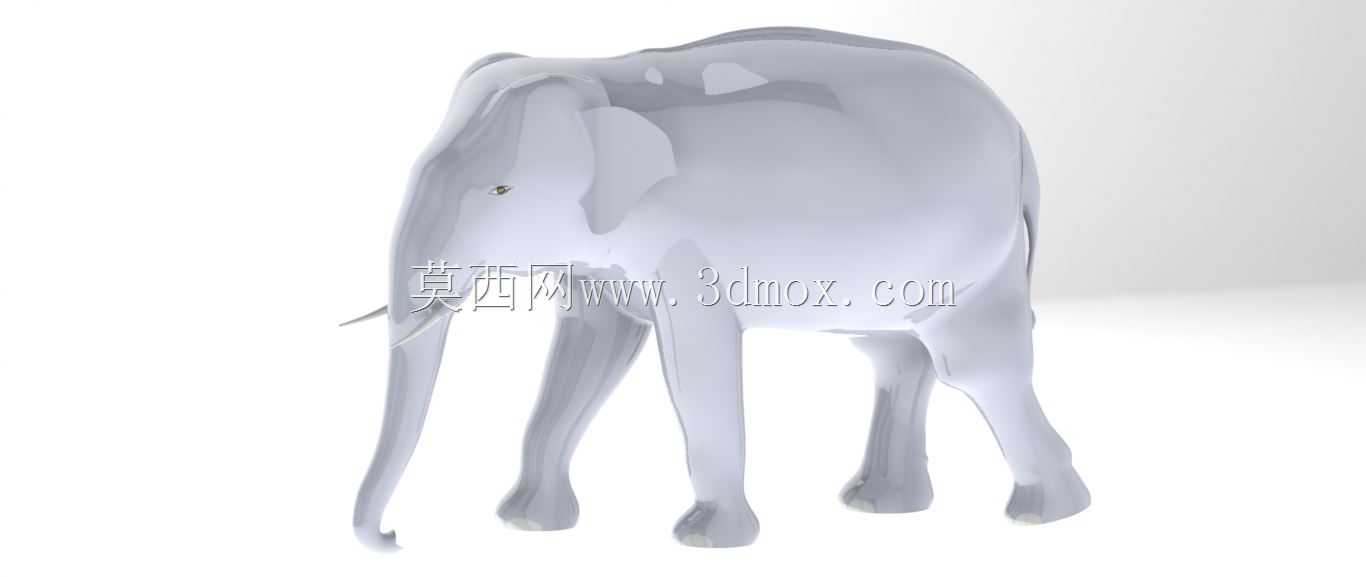

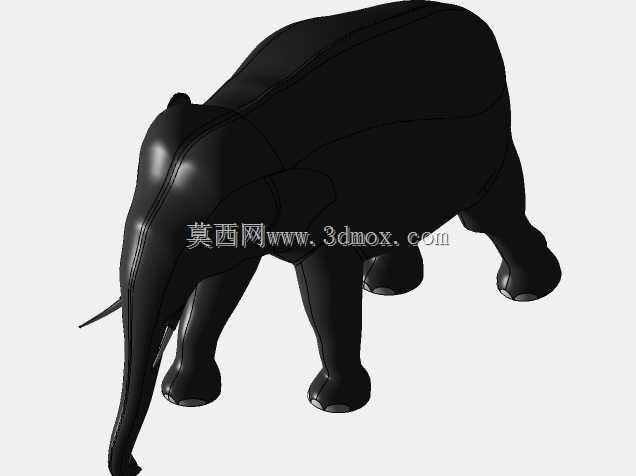

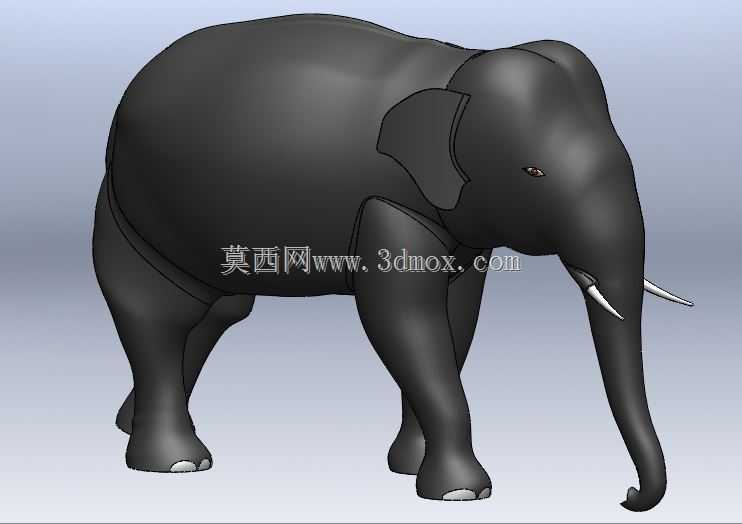

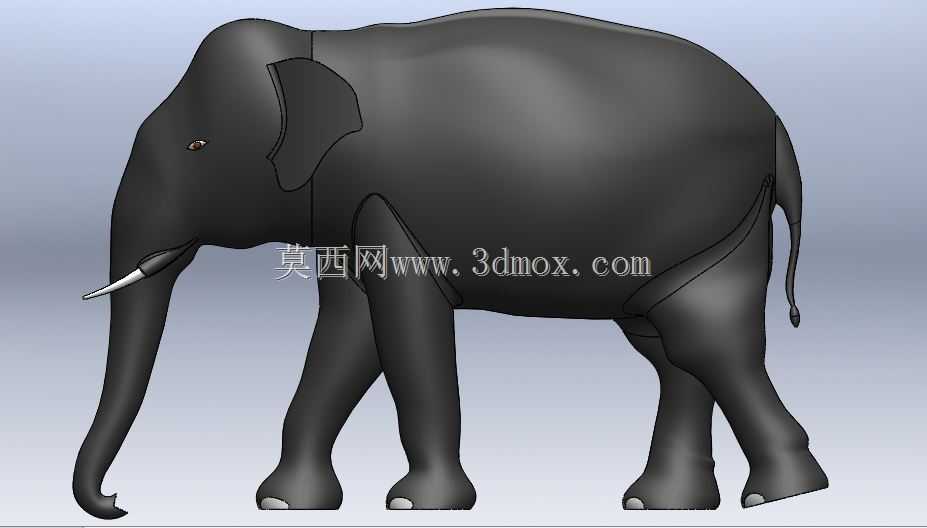

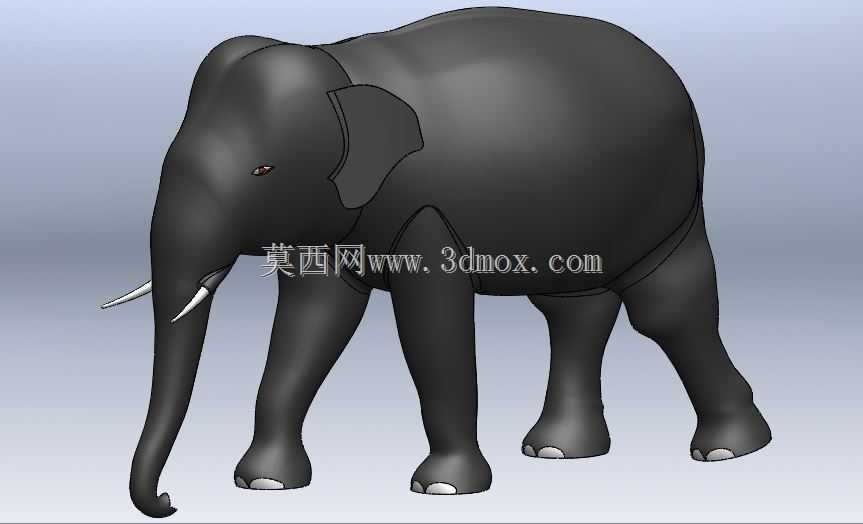

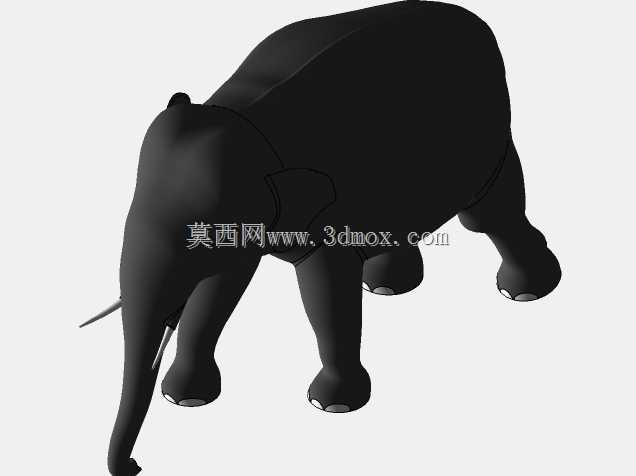

这套仿真亚洲象塑料组件，主要面向文创周边生产、科普教具制作、主题场景摆件加工领域，可直接作为注塑模具开发的三维参照，适配中小批量塑料件量产的开模需求。从实际应用场景看，这类仿生动物塑料件既可以作为自然科普场馆的配套展示教具，帮助受众直观认知亚洲象的外形特征，也能作为文创潮玩的基础组件，经过表面喷涂、细节植绒等后处理工序后，成为桌面陈设、主题盲盒的组成部分，部分文旅景区也会将这类组件作为特色周边的生产原型，适配纪念礼品的批量加工需求。设计过程中优先还原亚洲象的核心外形特征，躯体曲面采用连续G2顺滑过渡，避免注塑成型过程中出现应力集中导致的缩痕、翘曲问题，象鼻部分做了等壁厚设计，整体壁厚控制在2.2mm-2.5mm区间，既保证注塑时熔料填充流畅，也能减少冷却环节的变形量。象牙部分采用独立嵌件结构设计，和主体躯体的装配位预留0.15mm的过盈配合量，既可以在注塑时直接预埋异色塑料件，也能在成型后通过压装完成装配，省去后续粘接工序的人工成本。象腿与躯体的连接位置做了渐变圆弧过渡，没有尖锐棱角，既降低模具加工时的电极损耗，也能避免塑料件出模时出现刮伤、披锋问题。足部的指甲细节做了0.3mm的浅凸起设计，不需要额外做滑块抽芯结构，直接通过前后模的分型面就能成型，简化模具结构的同时降低开模成本。耳朵部分采用薄壳结构设计，壁厚控制在1.8mm，和头部连接的位置做了加强筋过渡，避免组装或运输过程中出现断裂问题。整体模型的分型面沿着躯体侧面的自然轮廓线设置，最大程度减少合模线对外观效果的影响，浇口位置预设在象腹底部的隐蔽位置，成型后浇口痕迹不会暴露在外观可见区域，减少后续打磨抛光的工作量。安装边界方面，整套组件拆分后最大外形尺寸控制在180mm以内，适配常规160吨注塑机的安装规格，不需要特殊规格的成型设备就能完成量产，各组件的装配公差按照MT5级塑料件精度设置，满足批量生产的互换性要求，不需要额外修配就能完成组装。模型渲染阶段还原了亚洲象表皮的哑光质感，可直接作为表面处理工艺的参照，帮助生产端快速匹配对应的皮纹蚀刻参数，减少试模阶段的调整次数。
