实验室用圆柱型磁力搅拌生物反应装置

在生物实验室小规模培养、生化反应参数验证的场景中，这类带磁力搅拌的圆柱型反应装置是常用的基础实验设备，区别于大型工业级反应釜，它的核心定位是满足百毫升级别的液体反应、微生物或细胞培养需求，适配实验室操作台面上的小批量实验流程，不需要复杂的管线预埋，放置在常规实验台即可完成组装与运行。

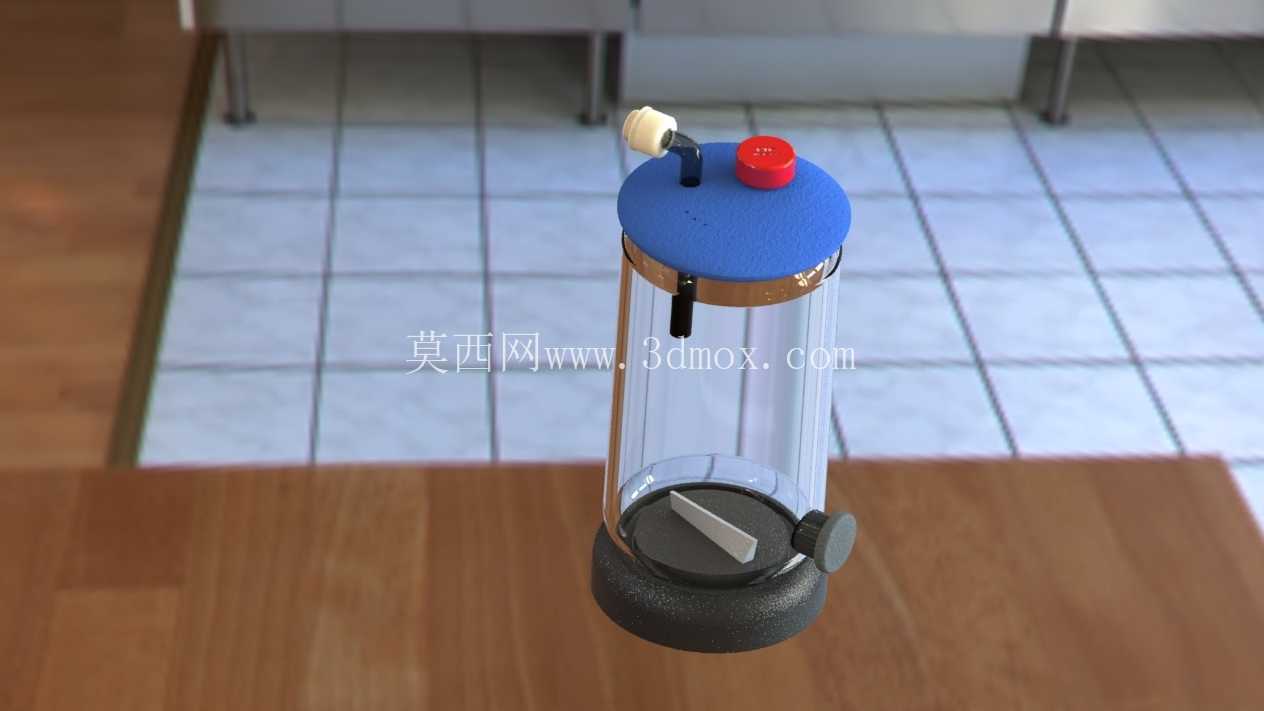

从结构设计逻辑来看，整体采用圆柱形罐体构型，罐体壁厚设定为2毫米，这个厚度是兼顾透光观察需求与结构强度的平衡值——做生化实验时经常需要肉眼观察罐内液体浊度、搅拌状态、菌体生长情况，透明罐体搭配2毫米壁厚既不会因为壁过厚产生明显的光学畸变影响观察，也能承受常规灭菌、常压反应下的应力，不会出现罐体变形或渗漏问题。罐体底部集成的支架结构是磁力搅拌的核心承载位，支架上固定的搅拌磁铁不需要贯穿罐体壁面，完全靠罐外底座的磁力驱动旋转，这种无轴封的设计从根源上避免了传统搅拌轴穿罐位置的渗漏、染菌风险，对于需要无菌环境的生物培养场景来说，能大幅降低实验过程中杂菌污染的概率，搅拌子放置在罐底中心位置，转动时可以带动罐内液体形成稳定的涡流，让培养基、反应底物充分混匀，保证罐内不同位置的温度、营养物质浓度、溶氧水平保持均一，避免局部浓度差影响反应结果或培养效果。

罐盖部分的设计完全围绕实验过程中的参数监测需求展开，上面设置的多个端口兼容标准鲁尔锁组件，这类接口是实验室通用的标准接口规格，可以直接对接市面上常规的PH传感器、温度传感器、溶解氧传感器，不需要额外定制转接头，实验人员可以根据不同的反应需求灵活搭配监测参数，实时采集罐内反应过程的各项数据，端口的密封结构也能保证罐内环境的密闭性，满足无菌培养、控温反应的要求。罐盖上还设置了加注口与排气结构，加注口可以在反应过程中补充底物、调节PH值的酸碱液，排气结构可以平衡罐内外压力，避免反应过程中产生的气体造成罐内压力升高，同时搭配透气阻菌膜就能阻隔外界杂菌进入罐内。

从安装与使用边界来看，整个装置的底座集成了磁力驱动模块与控制旋钮，放置时只需要保证实验台面平整，底座与台面接触稳定即可，不需要额外的固定结构，罐体与底座采用定位配合，安装时只需要将罐体对准底座的定位槽放置，就能保证罐内搅拌子与底座驱动磁铁的位置对中，不会出现搅拌子跳动、搅拌不均的问题。整体尺寸适配常规实验室通风橱、超净工作台的内部空间，在超净台内完成灭菌、接种操作后可以直接转移到实验台面上运行，不需要复杂的吊装或安装流程。罐体的有效反应容积为100mL，这个容积刚好覆盖实验室方法验证、菌株筛选、小试反应的常用需求，既不会因为容积过小导致取样后反应液体积不足影响后续平行实验，也不会因为容积过大造成培养基、试剂的浪费。

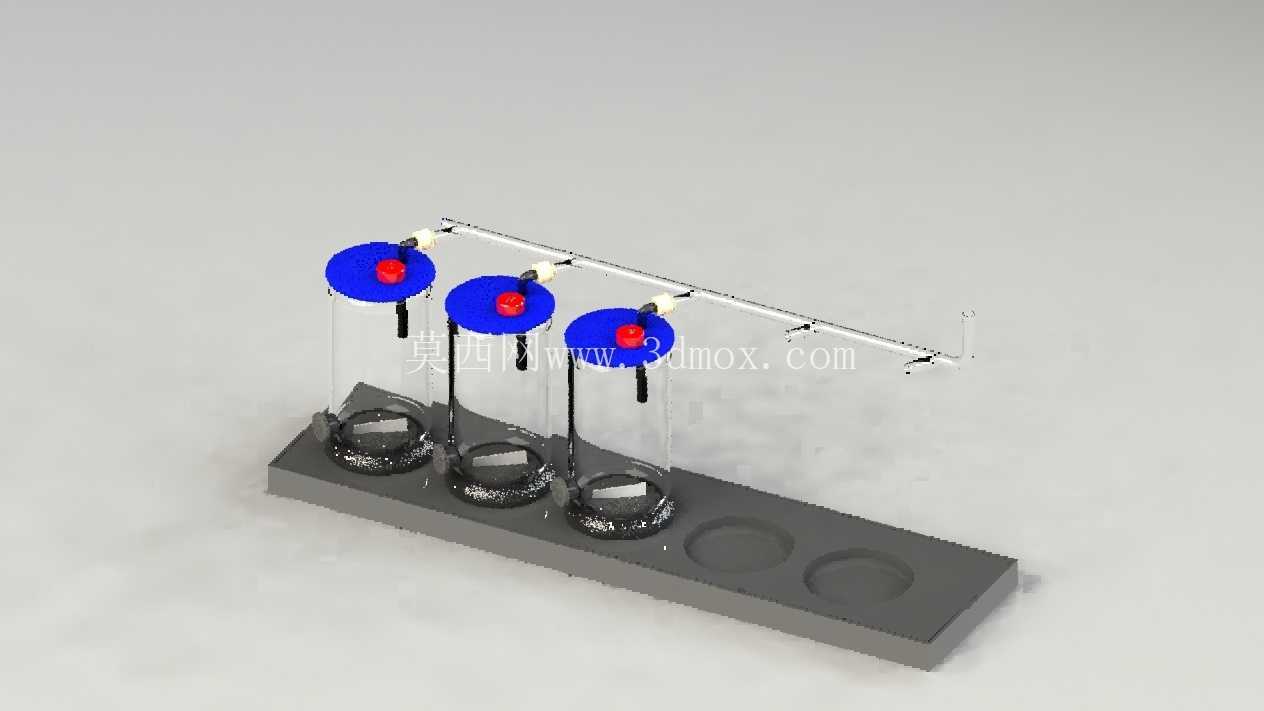

在实际使用场景中，这类装置可以用于微生物菌株的传代培养、酶促反应条件优化、小分子化合物的生物合成小试、水质生化指标检测的反应过程等场景，相比摇瓶培养，它可以实时接入传感器监测参数，搅拌的均一性也更好，能获得更稳定的实验数据；相比大型平行生物反应器，它的结构更简单，操作门槛更低，清洗灭菌更方便，适合前期的条件摸索实验。设计过程中也充分考虑了清洗维护的需求，罐体与罐盖采用可拆分结构，没有复杂的内部流道或死角，实验完成后可以直接拆分清洗，各个端口也可以拆卸后单独灭菌，避免残留的培养基滋生杂菌影响后续实验。罐盖顶部的红色密封端盖是预留的接种口，接种时只需要在无菌环境下打开端盖即可完成接种操作，不需要拆卸整个罐盖，减少操作过程中的污染风险，侧面的小型接口可以用于补料或连接气体管路，满足好氧培养时的通气需求，通气时气体可以从罐底附近溢出，配合搅拌子的搅拌作用，能让气体更好地分散在液体中，提升溶氧效率。
