立式法兰密封多接口化学反应罐体结构

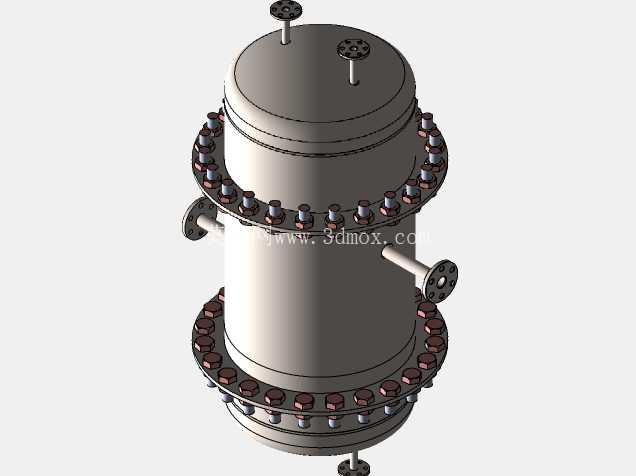

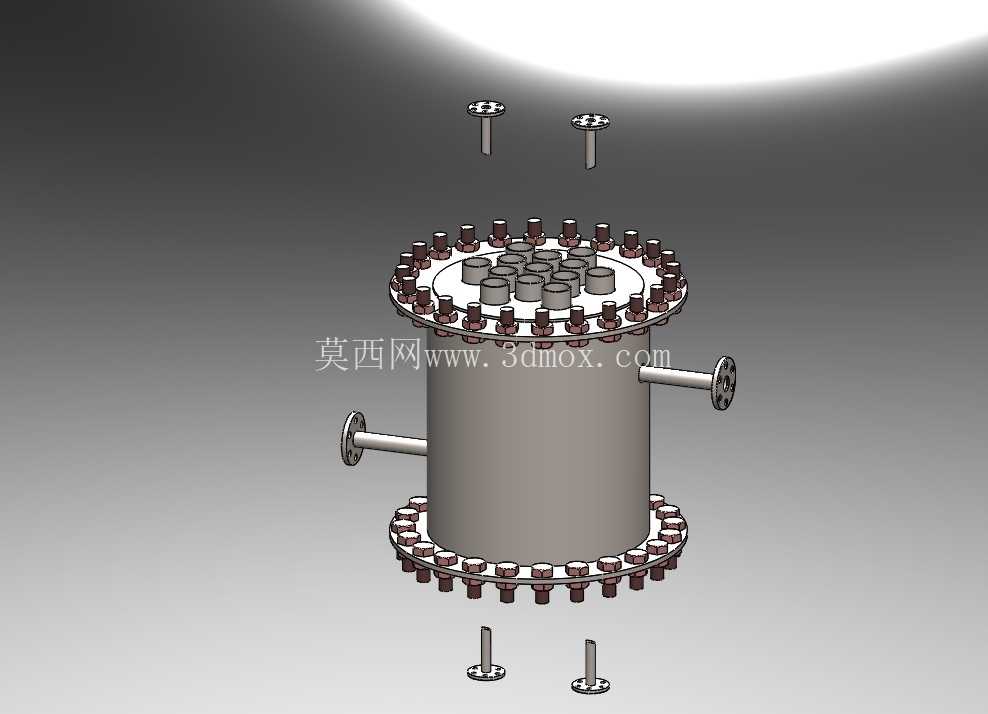

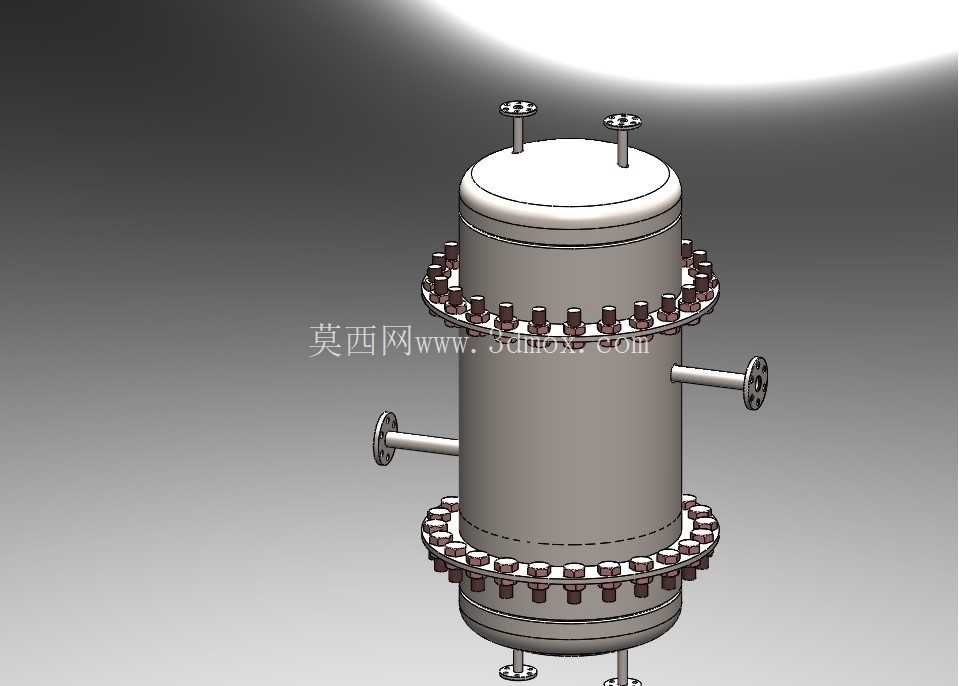

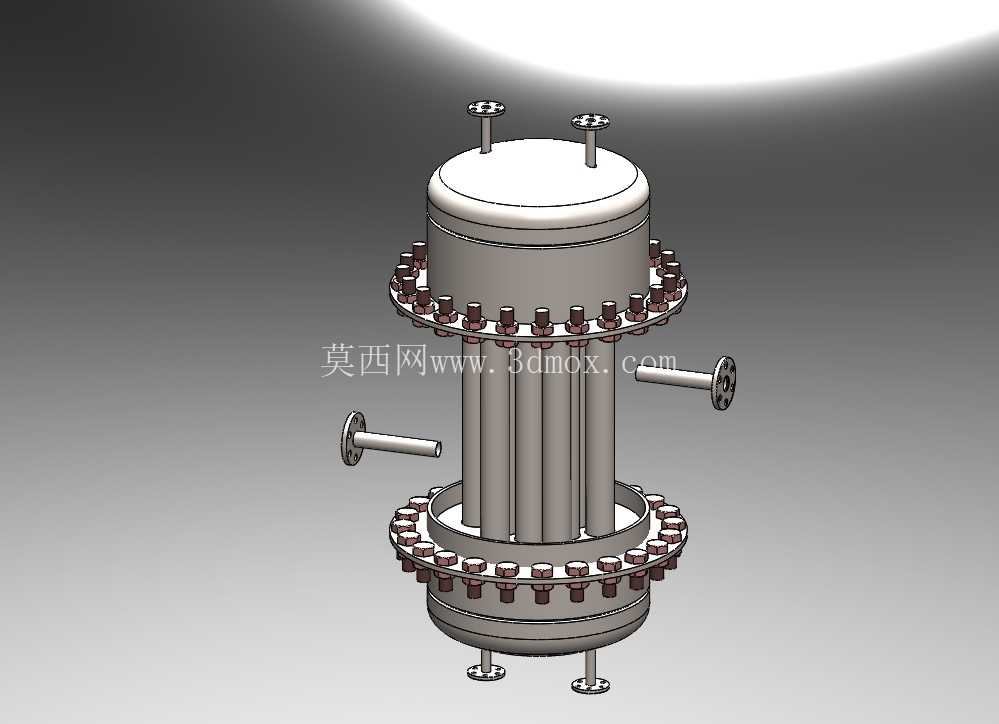

　　在精细化工、医药中间体合成、特种气体预处理这类对介质密封、承压稳定性有严苛要求的生产场景里，这类立式法兰连接的反应罐体是核心工艺承载单元，区别于全焊接结构的密闭罐体，分段法兰加螺栓紧固的结构，核心是解决内部填料更换、反应组件检修、内壁清洁维护的可达性问题，毕竟很多涉及有毒有害气液介质的反应工况，定期检查内壁腐蚀情况、更换内置的催化床层或者测温测压元件是日常运维的必要环节，全焊结构虽然密封焊缝少，但一旦需要开罐检修就得做破坏性切割，后续补焊还要重新做探伤、水压试验，运维成本和停机周期都很难控制。从结构设计逻辑来看，罐体采用上下两组环向法兰的分段式布局，筒身主体为等径直筒段，上下封头分别和对应法兰组焊为一体，法兰沿周向均匀布置的螺栓紧固件，在预紧后配合法兰密封面间的垫片，能在设计压力范围内形成可靠的静密封结构，避免内部有毒、腐蚀性介质出现泄漏风险；顶部设置的两个小直径接口，通常用于安装安全阀、放空阀或者压力检测元件，当罐内反应出现超压工况时可及时泄放压力，也可通过该接口接入惰性气体做反应前的置换吹扫，避免罐内残留空气和反应介质形成危险混合物。

　　筒身侧面径向伸出的两个带法兰接口，是工艺介质的进出通道，根据实际工艺需求可分别作为进料口、出料口、循环介质进出口或者测温测压元件的安装口，接口法兰的压力等级和罐体主法兰保持一致，避免不同压力等级的连接件混用留下密封失效隐患。做三维结构建模的时候，首先要明确罐体的安装边界：这类立式罐体通常是落地安装，底部封头位置需要预留支腿或者支座的安装空间，筒身外径决定了安装所需的平面占地尺寸，顶部接口的伸出高度要满足上方阀门、管线安装的操作空间需求，侧面接口的径向伸出长度要考虑和外部管线对接时的法兰螺栓操作空间，不能出现螺栓安装时扳手没有转动空间的问题。

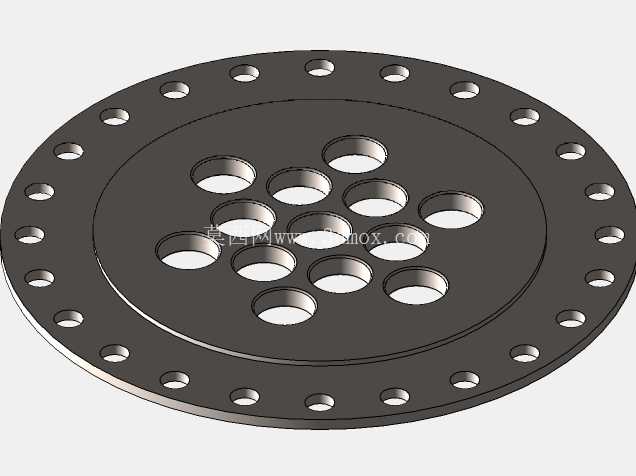

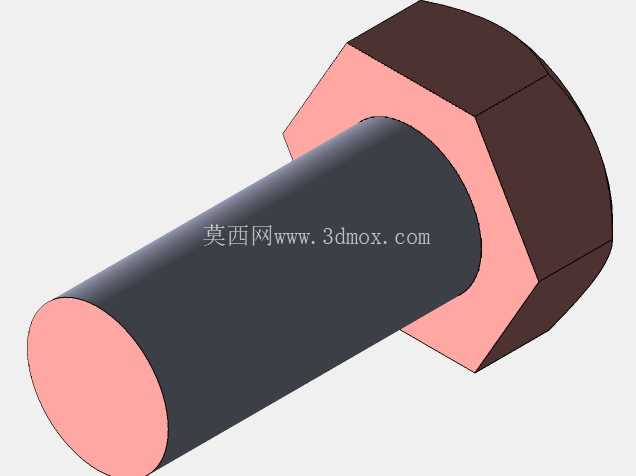

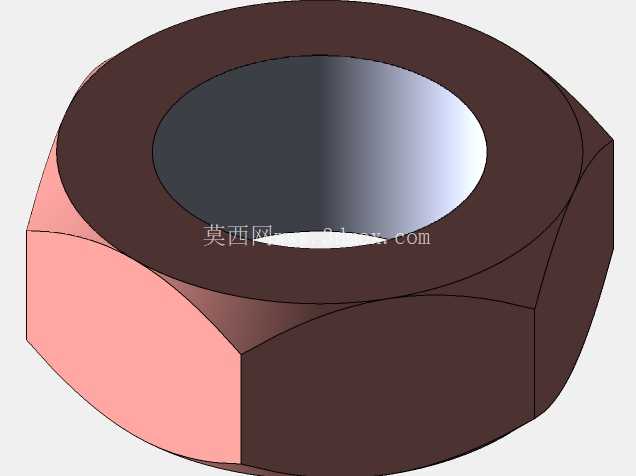

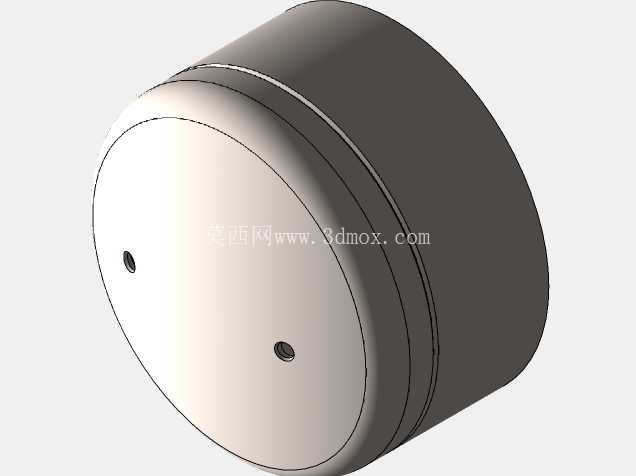

　　法兰螺栓的周向排布要严格遵循等圆心角布置原则，保证每个螺栓的预紧力能均匀传递到密封垫片上，避免出现局部预紧力不足导致的密封面泄漏，螺栓规格和数量的匹配要结合罐体设计压力、筒身直径计算确定，既要保证密封所需的压紧力，也要避免螺栓数量过多导致法兰盘尺寸不必要的增大，增加设备整体重量和制造成本。筒身和封头的壁厚选取要结合设计压力、介质腐蚀裕量、材料许用应力综合计算，对于涉及有毒气体反应的工况，腐蚀裕量要比普通常压罐体适当放大，避免长期使用过程中壁厚被介质腐蚀减薄，导致承压能力不足出现安全隐患。建模过程中还要注意各连接部位的细节处理：法兰和筒身、封头的焊接位置要预留合理的焊脚尺寸，避免建模时出现构件干涉，侧面接口和筒身的相贯线要做平滑过渡，减少局部应力集中，毕竟承压设备的相贯线位置是应力集中的高发区域，结构过渡不顺畅很容易在交变压力工况下出现疲劳裂纹。顶部的两个小接口采用和主筒体同材质的管材加工，和上封头的连接采用焊接结构，接口端部的法兰同样要匹配对应管线的压力等级，保证整个罐体所有密封点位的压力等级统一。

　　这类罐体在实际使用中，通常会搭配外部的夹套或者内部的换热组件实现反应过程的温度控制，建模时如果预留夹套安装空间，要注意夹套和主筒体之间的间隙尺寸，满足换热介质的流通需求，同时夹套的进出口也要设置在便于管线连接的位置，避免和主筒体的工艺接口出现位置冲突。对于结构设计从业者来说，这类罐体的建模核心不是简单的几何体堆叠，而是要结合实际工艺需求、运维操作需求、安装施工需求去校验每一处结构的合理性，比如法兰螺栓的间距是否满足扳手操作空间，接口位置是否会和现场管线、操作平台出现干涉，罐体整体高度是否满足车间内的吊装空间要求，这些细节往往是决定三维模型能不能直接用于后续工程出图、指导生产的关键，而不是只做外观层面的形似。
