巴尔斯特劳德内燃动力总成结构设计

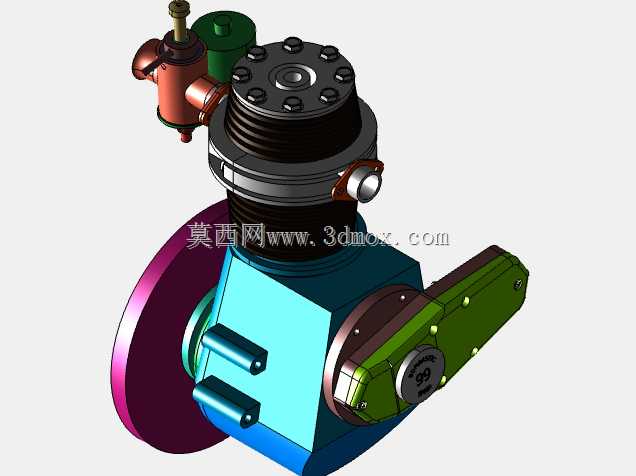

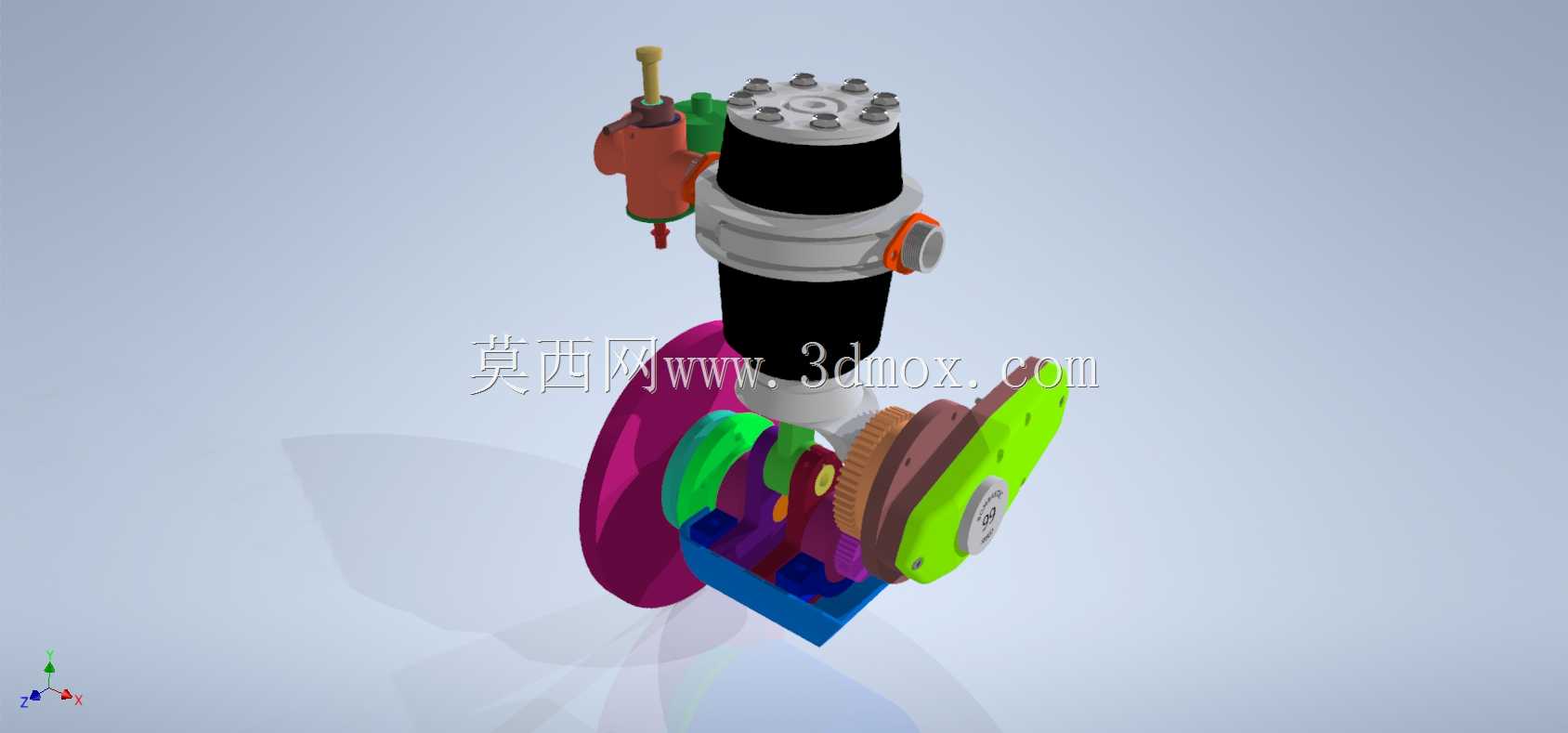

　　在小型固定式动力、早期轻型载具以及教学演示动力装置的应用场景中，这类小排量内燃动力总成的结构合理性直接决定了整机运行的平顺性与维护便捷性。这套动力总成采用分体式模块化设计思路，将化油器、曲轴曲轴箱、气缸歧管、齿轮箱、齿轮轴、活塞连杆套筒以及凸轮件划分为独立子总成，各子总成之间通过定位止口与紧固件实现刚性连接，既方便生产环节的分模块加工与精度管控，也能在后期运维时快速拆解更换损耗部件，无需对整机进行大范围拆解。从实际用途来看，该动力单元可适配小型发电机组、农用作业辅具、早期轻型摩托类载具的动力输出需求，也可作为内燃机结构教学的具象化演示载体，帮助从业者直观理解四冲程内燃动力的动力传递路径与配气逻辑。

　　从功能特性上看，顶部集成的化油器总成通过独立的油路接口与浮子室结构实现燃油与空气的预混合，混合气流经气缸歧管进入燃烧室完成做功；侧置的齿轮箱总成承担凸轮轴与曲轴之间的动力传递，通过不同齿数的齿轮副匹配实现准确的配气正时，保证进排气门的开闭节奏与活塞运行行程精准匹配，避免出现气门干涉、动力输出滞后等问题。活塞连杆组件采用套筒式导向结构，相比无衬套的直连结构能大幅降低活塞往复运动过程中的侧向磨损，延长缸体的使用寿命；曲轴箱采用一体化铸造成型的腔体结构，既承担曲轴的旋转支撑作用，也作为润滑油的存储腔体，通过曲轴旋转过程中的飞溅润滑实现各运动副的持续润滑，无需额外配置复杂的压力润滑油路，简化了整机结构。

　　在设计思路层面，这套结构优先平衡了加工难度与运行可靠性，所有配合面均采用平面止口加密封垫的密封形式，对加工设备的精度要求较低，适合小批量生产场景；各外接管路接口均设置在总成外侧，包括化油器的进油口、排气歧管的连接法兰、齿轮箱的润滑油注油口，日常维护时无需拆解主体结构即可完成油液更换、管路紧固等操作。从安装边界来看，总成底部设置有带安装孔的支撑基座，可直接通过螺栓固定在配套的设备机架上，基座的安装孔位采用对称式布局，适配不同方向的安装需求；整体径向最大尺寸集中在下部齿轮传动与飞轮端，上部气缸与化油器部分的径向尺寸更小，安装时需预留上部化油器的油路操作空间、侧部排气歧管的管路连接空间，以及下部齿轮箱输出端的联轴器安装空间，避免与周边设备部件产生运动干涉。

　　在动力传递路径上，燃烧室做功推动活塞做往复直线运动，通过连杆将动力传递给曲轴转化为旋转运动，曲轴一端通过齿轮副将动力传递给凸轮轴，驱动配气机构按照固定相位完成进排气门的开闭动作，曲轴另一端作为动力输出端，可通过联轴器连接发电机、传动轮等负载部件，整套传动链的齿轮啮合间隙、连杆轴承间隙均预留了合理的公差范围，既能保证运动过程中无卡滞，也能避免间隙过大导致的运行异响与动力损耗。针对长期运行的损耗问题，活塞套筒、齿轮轴衬套、气门密封件等易损件均采用可单独更换的设计，无需更换对应的主体结构件，降低了全生命周期的使用成本；各子总成之间的连接螺栓采用统一规格的标准件，现场维护时无需准备多规格的拆装工具，提升了运维效率。
