商用平卧推架杠铃训练器械结构设计

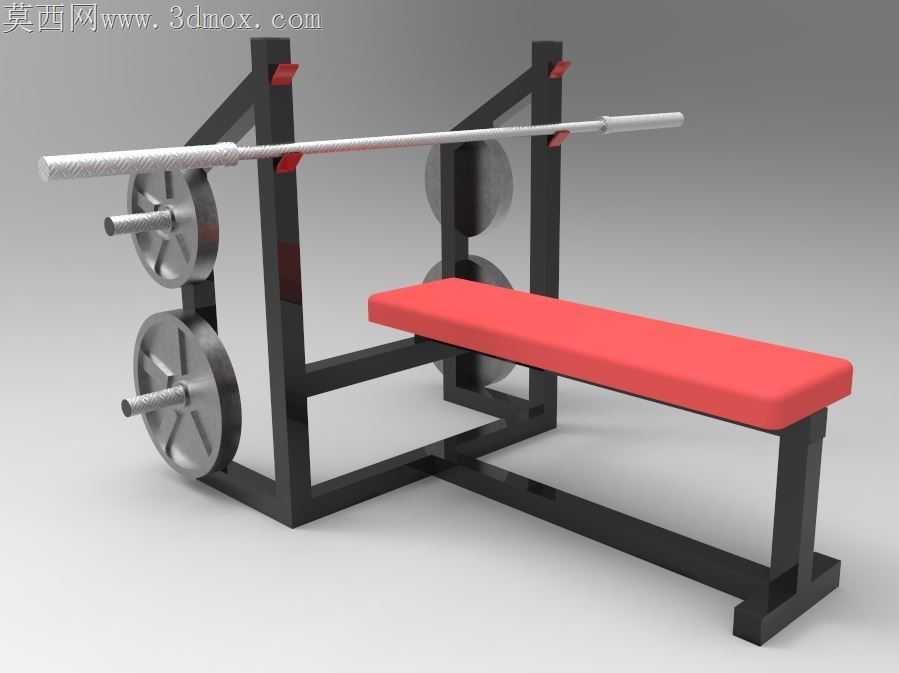

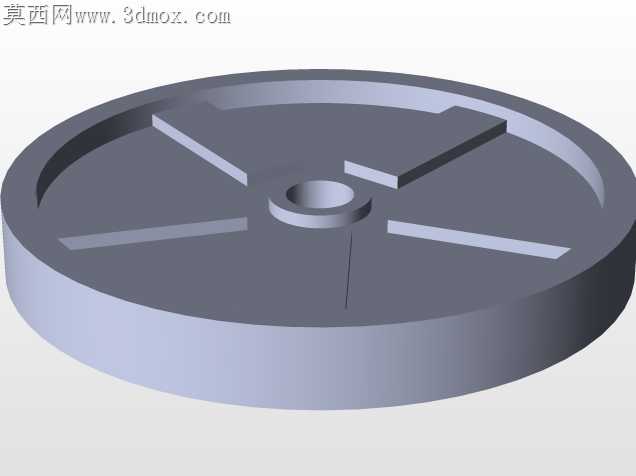

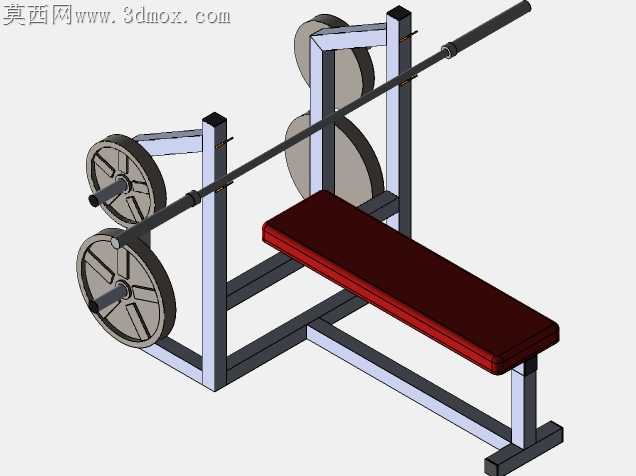

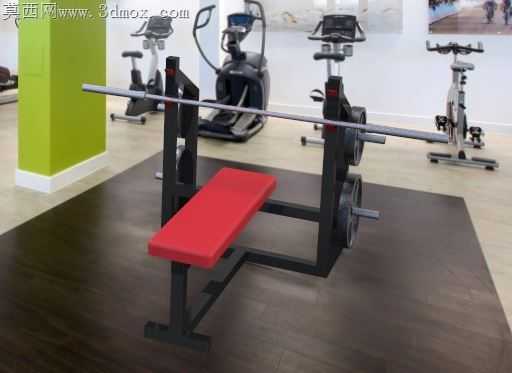

商用健身器械长期处于高频重载使用场景，普通管材拼接的卧推架常出现立柱变形、杠铃挂位滑脱、凳面塌陷的问题，这套平卧推架的结构优化完全围绕商用场景的耐久需求展开。主框架采用矩形截面管材弯折成型，摒弃了传统多段管材拼接的立柱结构，减少了6处焊接节点，从根源上降低了焊缝受交变载荷开裂的风险，底部支撑脚向外延伸出超出凳面宽度的外延结构，训练者大重量起杠时即使重心偏移，整机也不会出现侧翻隐患。杠铃放置位的红色限位挡块采用嵌入式安装结构，挡块与立柱的配合面预留了0.2mm的装配公差，既保证挡块可以根据训练者身高快速调整高度，又不会出现间隙过大导致杠铃放置时晃动的问题，挡块的承重接触面做了15度的内倾角度，杠铃杆放置后会自然向架体中心滑动，杜绝训练力竭时杠铃从挂位滚落的风险。凳面采用高密度发泡层搭配金属承托底板的结构，承托底板与框架的连接位置设置了4处缓冲胶垫，大重量卧推时凳面受到的瞬时冲击力会被胶垫吸收，不会出现金属硬碰硬的异响，凳面边缘做了圆弧过渡处理，训练者躺卧时肩部、腿部不会被硬质棱角磕碰。杠铃片存放位直接集成在两侧立柱下方，存放杆的直径与标准杠铃片安装孔做了适配，闲置杠铃片可以直接套在存放杆上，无需额外配置杠铃片架，节省健身房的场地占用空间，存放杆末端设置了快拆式限位销，取放杠铃片时无需完全拔出销件，就能快速完成片体更换，避免训练过程中销件遗失。框架的所有外露焊缝都做了打磨抛平处理，表面喷塑层的厚度控制在80μm，日常使用时被杠铃片磕碰也不容易出现掉漆生锈的问题，凳面的红色包覆层采用耐磨防滑的PU材质，即使训练者出汗也不会出现躺位滑动的情况。整套结构没有多余的装饰性部件，所有管材的排布都兼顾承重需求与操作空间，训练者在架体内完成卧推动作时，肘部、手臂不会碰到框架杆件，两侧的立柱间距经过反复校准，既不会过宽导致架体占用过多空间，也不会过窄限制杠铃的下放行程。
