直径80长度50液压缸活塞结构设计

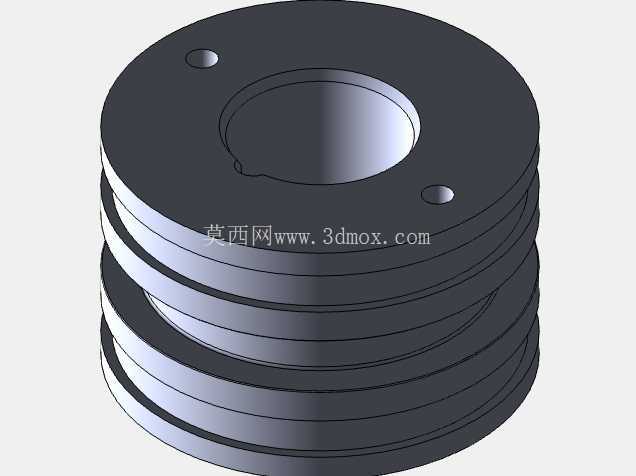

　　在液压传动系统的实际工况里，活塞作为油缸内部将液压能转化为机械能的核心执行部件，其结构合理性直接决定整套液压回路的工作稳定性与负载输出精度，这款直径80mm、轴向长度50mm的活塞，主要适配中等缸径的中低压液压缸，常见于工程机械的支腿油缸、轻工设备的压紧执行缸、机床夹具的夹紧油缸这类对安装空间有明确限制、输出推力需求在吨级区间的应用场景。从结构设计逻辑来看，该活塞采用整体式多层环槽结构，外圆分布的多道环形槽用于安装活塞密封件与导向环，区别于分体式活塞的拼接结构，整体式加工的活塞在承受交变液压载荷时不会出现拼接面错位的问题，能有效避免高压油液从活塞配合面窜腔的故障。

　　活塞端面的两个对称小孔为安装定位孔，在总装时可配合工装销钉实现活塞与活塞杆的周向定位，防止活塞在活塞杆往复运动过程中发生相对转动，避免密封件因周向错动出现偏磨，大幅延长密封组件的更换周期。中心的阶梯通孔为活塞杆配合孔，孔内的键槽结构用于传递活塞杆的轴向推力，配合端面的锁紧结构可将活塞牢牢固定在活塞杆轴肩位置，承受正反两个方向的液压推力时都不会出现轴向窜动。从安装边界来看，活塞外径80mm的尺寸与油缸缸筒内径采用基孔制间隙配合，配合公差控制在H8/f7区间，既保证活塞在缸筒内往复运动时无卡滞，又能将配合间隙控制在密封件可补偿的范围内，不会因间隙过大导致密封件被挤入间隙造成剪切损坏。

　　50mm的轴向长度设计充分平衡了导向长度与安装空间的矛盾，过短的活塞会导致导向支撑不足，往复运动时容易出现偏载拉缸，过长的活塞则会占用油缸内部的有效行程空间，在有限的缸筒长度内压缩活塞的运动距离，这个长度尺寸刚好适配80mm缸径活塞的导向比要求，配合外圆上安装的导向环，可承受一定程度的径向偏载，适配活塞杆端存在侧向力的应用工况。在实际选型替换时，需要注意该活塞的密封槽尺寸适配常规的格莱圈与导向环规格，无需定制特殊尺寸的密封配件，后期维护成本较低，端面的定位孔中心距与活塞杆端的定位销孔完全匹配，安装时无需额外加工改制，可直接替换同规格的老旧损坏活塞。设计过程中充分考虑了液压油的流动特性，活塞两端的端面采用直角过渡但做了微小的倒角处理，既不会因倒角过大减少活塞的有效承压面积，又能避免活塞运动到油缸端盖位置时出现困油现象，减少液压冲击带来的振动与噪音。外圆的环槽深度与宽度按照密封件的安装压缩比设计，安装密封件后密封唇口的过盈量处于合理区间，既能保证静止与运动状态下的密封效果，又不会因过盈量过大导致摩擦阻力过高，引起油缸爬行、发热等问题。

　　对于三维建模从业者而言，该模型的结构细节完整还原了实际加工的工艺特征，环槽的退刀槽、孔口的倒角、键槽的圆角都做了准确呈现，可直接用于液压系统的虚拟装配、运动仿真，也可作为同类活塞设计的参考蓝本，调整尺寸参数后快速衍生出不同缸径、不同长度的同类型活塞模型，缩短非标液压油缸的设计周期。在设备改造场景中，这款活塞的尺寸参数可直接匹配市面上多数80缸径的标准油缸，无需对缸筒、端盖、活塞杆等其他部件做改动，就能完成磨损活塞的替换，快速恢复液压设备的工作性能，减少设备停机带来的生产损失。
