液压系统用定制压合承载块结构设计

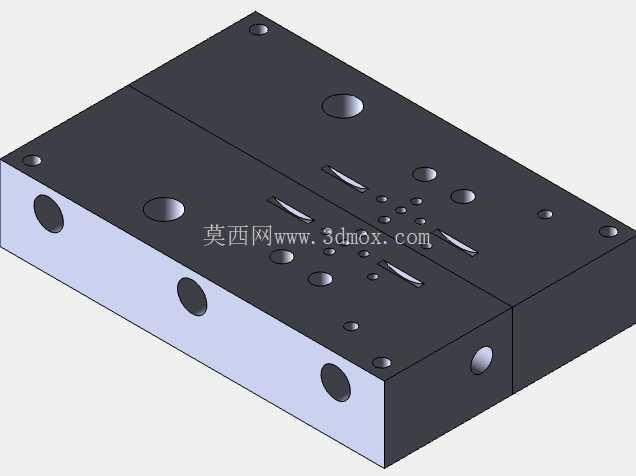

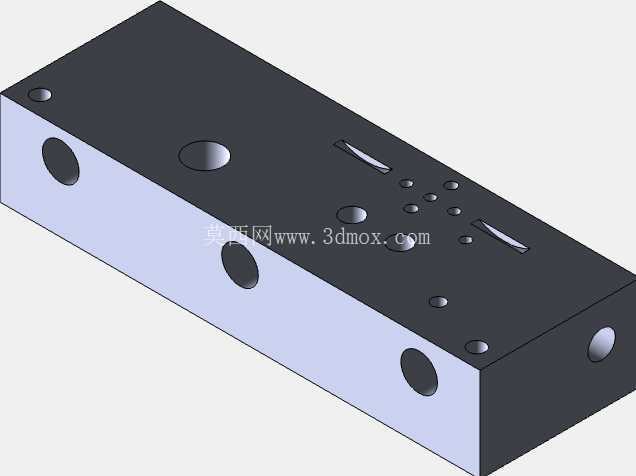

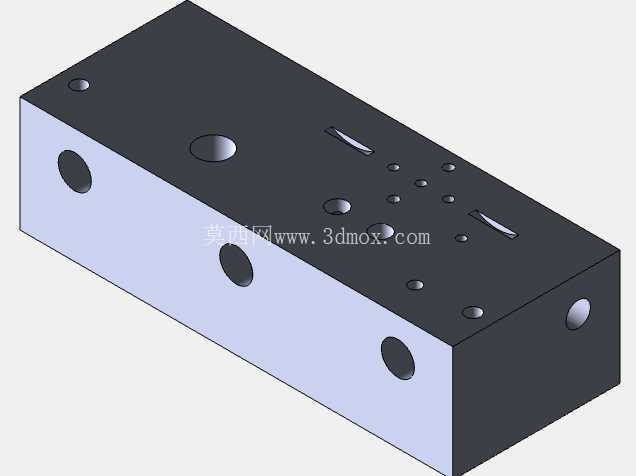

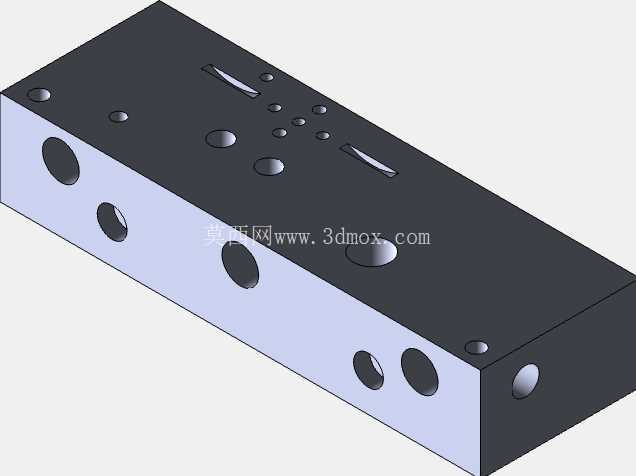

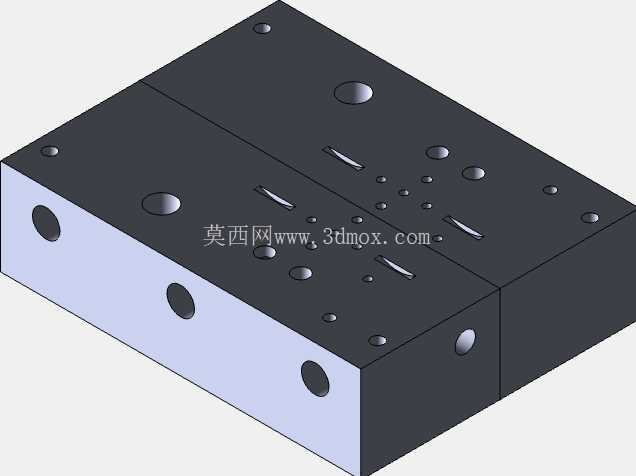

　　在液压工装夹具、压装设备的执行端，这类定制压块是直接传递压力、保证压合精度的核心接触构件，日常在汽车零部件压装、液压机工位适配、模具合模保压环节都能见到它的应用，区别于标准规格的通用压块，这类定制件完全匹配对应工位的压合面轮廓、压力分布需求，避免通用压块接触面积不足导致的工件压伤、压力偏移问题。从结构设计逻辑来看，整个块体采用分体拼接式的矩形基体设计，上下两个平面经过精加工处理，平面度控制在0.02mm以内，保证和液压执行元件输出端、被压工件表面的完全贴合，不会出现局部应力集中的情况。块体上分布的多组沉头安装孔，位置完全对应配套液压油缸的安装螺孔坐标，安装时可以直接通过内六角螺栓完成固定，不需要额外加工转接板，减少装配累积误差。

　　侧面设置的多组定位销孔，用于和工位上的导向组件配合，在压块上下往复运动时提供径向约束，避免长时间受压后出现位置偏移，保证压合位置的重复精度。块体表面开设的多组长条型槽与阵列小孔，并非减重设计，而是对应被压工件表面的凸台、定位柱做的避让结构，压合作业时这些位置不会和工件发生硬接触，防止压坏工件表面的精密结构，同时这些槽道也可以作为压合过程中空气、多余润滑脂的排出通道，避免封闭空间产生气阻影响压合到位精度。从安装边界来看，整个压块的长宽尺寸完全适配对应工位的安装空间，不会和周边的导向柱、检测传感器发生运动干涉，厚度方向经过刚度校核，在额定工作压力下不会发生弯曲形变，保证压合力垂直均匀传递到工件表面。

　　设计过程中优先考虑了受力的均匀性，所有安装孔的位置都围绕压力中心对称分布，避免单侧受力导致的螺栓松动、压块倾斜问题，边角位置都做了小倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中，提升块体的疲劳使用寿命。在实际应用场景中，这类压块通常配套固定在液压油缸的活塞杆端面，随活塞杆做直线往复运动，当油缸伸出时，压块的下平面接触工件，将油缸输出的液压力平稳传递到工件上，完成轴承压装、壳体合模、零件铆压等工序作业，相比焊接式的一体式压块，这种分体拼接结构可以根据不同的压合需求，单独更换接触工作面的板块，不需要更换整个基体，降低后期的维护改造成本。

　　块体的材料选用常用的45号钢调制处理，表面做发黑防锈处理，兼顾刚度、耐磨性与成本控制，所有孔位的位置度公差都控制在0.05mm以内，保证装配后和油缸、导向组件的同轴度，避免运动过程中出现卡滞。在三维建模过程中，所有特征都按照实际加工工艺顺序构建，沉头孔的深度、避让槽的宽度都完全符合机加工的工艺要求，没有出现无法加工的倒扣、锐角特征，模型的装配基准和实际加工基准完全统一，方便后续导出工程图直接用于生产加工，也可以直接导入装配体中做干涉检查、运动仿真，验证压块在整个行程范围内和周边部件的间隙是否满足设计要求，提前发现设计中存在的位置冲突问题，减少实际加工装配时的整改工作量。
