墨盒平衡液压块结构设计方案

项目分类:液压 发布时间:2026-06-01 ID:1173001
  • 墨盒平衡液压块结构设计方案

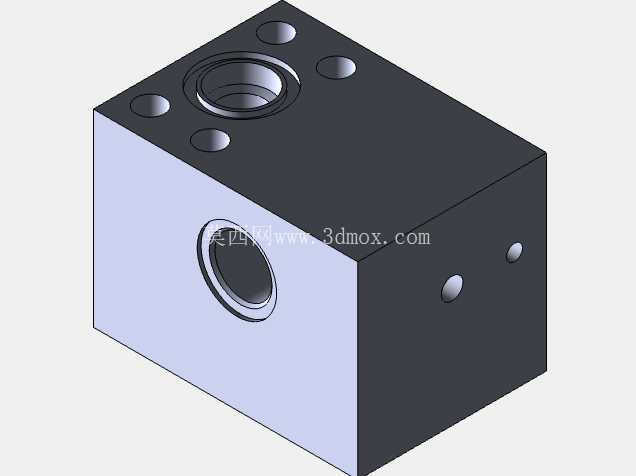

  在喷墨打印设备的供墨系统运维与结构升级场景中,墨盒平衡液压块是保障供墨压力稳定的核心承载构件,这类零件常被集成在供墨管路与墨盒安装位的衔接节点,承担着油路分配、压力平衡、元件安装定位的多重作用,很多现场调试中出现的供墨压力波动、墨盒定位偏移、管路接口渗漏问题,追根溯源都和液压块的结构设计合理性直接相关。从实际装机的功能需求出发,这个液压块采用方块式整体结构,主体以规则长方体为基础构型,六个安装面均做了平面度公差管控,相邻面的垂直度公差控制在0.02mm以内,保证和周边安装基座贴合时不会出现缝隙,避免长期受液压脉动载荷出现应力集中开裂。顶面设置的大直径通油孔是主压力油的进出通道,孔内壁做了粗糙度Ra0.8的精加工处理,和外接管路接头配合时能保证密封面的贴合度,周围均匀分布的四个小直径沉孔是安装固定孔,孔位的位置度公差严格控制在0.1mm以内,适配标准内六角螺栓的安装要求,装配时不需要额外修配孔位就能实现精准对位。侧面的横向通油孔连通主油道与外部压力反馈管路,孔口做了120度倒角处理,既可以去除加工毛刺避免划伤密封件,也能引导管路接头顺利插入,减少装配时的密封件剪切损伤。

  侧面另外两个小直径的工艺孔是内部流道的加工工艺孔,装配时会用钢球封堵,保证内部油道不会出现外泄,这类工艺孔的封堵深度经过精准计算,既不会遮挡内部通油流道的通径,也能保证封堵后承受额定工作压力时不会出现渗油。在设计思路上,这个液压块没有采用复杂的异形构型,而是优先选择整体式方块结构,一方面是因为方块结构的装夹定位更方便,在数控铣床上加工时可以一次装夹完成多个面的粗精加工,减少多次装夹带来的形位公差累积,另一方面规则的外形也方便在设备内部的狭小安装空间里布置,不需要为了避让周边管路特意修改外形,降低了整机布局的设计难度。

  内部流道的设计采用正交钻孔的方式,所有流道的转弯处都做了工艺倒钝处理,避免液压油在流道内部流动时出现尖锐拐角造成的压力损失,流道的通径经过流量匹配计算,和供墨系统的额定流量适配,不会出现通径过大造成的压力响应滞后,也不会因为通径过小造成的流阻过大、压力损失超标的问题。从安装边界来看,这个液压块的整体外形尺寸适配常规桌面级喷墨打印设备的墨盒安装仓空间,安装时以底面为定位基准面,通过顶面的四个固定孔和上方的安装支架连接,侧面的横向油孔直接对接墨盒的压力平衡口,不需要额外加装过渡接头,减少了管路连接的泄漏点。

  实际工况下,这个液压块需要承受持续的液压脉动载荷,内部流道的工作压力稳定在低压区间,因此材质选择上优先考虑易加工、变形量小的型材,加工完成后做表面氧化处理,提升表面的抗腐蚀能力,避免长期接触液压油墨出现表面锈蚀污染油路。很多设计新手在做这类液压块设计时,容易忽略安装孔的沉孔深度要求,要么沉孔过浅导致螺栓头突出安装面影响周边零件装配,要么沉孔过深降低了安装面的结构强度,这个方案里的沉孔深度经过严格核算,螺栓拧紧后螺栓头完全沉入沉孔内,且沉孔底部保留足够的壁厚,保证长期受振动载荷不会出现安装孔开裂的问题。另外在油孔的相交位置,设计时特意做了毛刺清理的工艺要求,避免加工残留的铁屑进入液压系统造成管路堵塞或者阀芯卡滞,这也是这类液压元件设计中最容易被忽略的细节,很多现场故障都是因为加工后没有清理干净相交孔的毛刺,设备运行一段时间后毛刺被液压油冲刷脱落,造成系统故障。在实际选型替换时,技术人员只需要核对安装孔的孔位尺寸、各油孔的通径与位置、整体外形的安装边界,就可以直接替换同类型的平衡液压块,不需要重新修改周边的安装结构,大幅降低了设备维护的换型成本。
