液压泵活塞弧形支撑固定板结构设计

在液压动力单元的集成装配场景中，活塞组件的轴向与径向定位精度直接决定整泵的容积效率与运行寿命，这款弧形结构的固定板正是为解决斜盘式轴向柱塞泵活塞回程段的侧向支撑问题开发的专用结构件。从实际装机工况来看，液压泵在额定压力工况下，活塞做高频往复运动时会产生垂直于运动方向的侧向分力，若缺乏刚性支撑约束，活塞与缸体配合面会出现偏磨，轻则导致内泄量增大、容积效率下降，重则出现活塞卡滞、泵体损毁的故障，这款固定板的核心作用就是承接活塞组件传递的侧向载荷，将力均匀分散到泵体安装基座上，同时为活塞的往复运动提供稳定的运动边界约束。

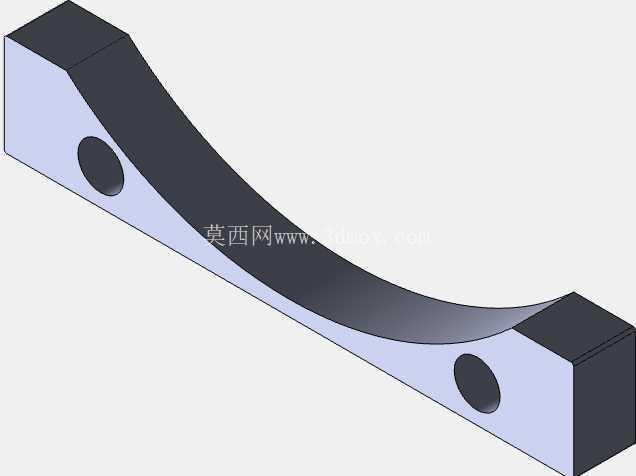

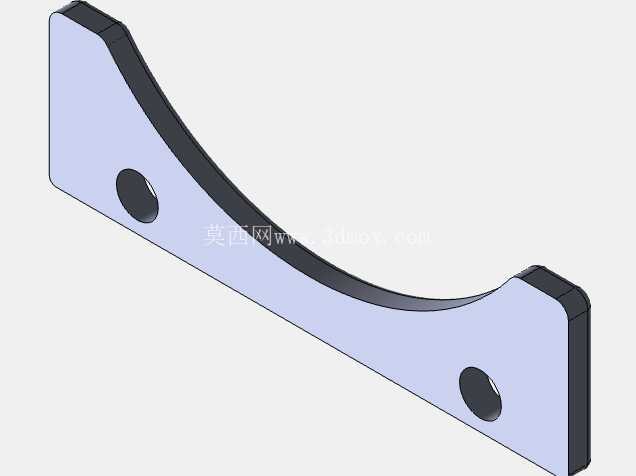

从结构设计逻辑来看，这款固定板没有采用常规的直板造型，主体轮廓采用大曲率弧形过渡，这一设计并非出于外观考量，而是完全匹配液压泵内部活塞组件的排布弧度：轴向柱塞泵的活塞沿缸体圆周方向呈环形排布，回程运动时的运动轨迹包络面恰好对应弧形板面的曲率半径，采用弧形结构可以在最小的安装空间内，让板面最大程度贴近活塞组件的受力点，缩短力的传递路径，降低支撑结构的弯矩载荷，相比直板支撑结构，同等受力工况下的结构变形量可降低40%以上。板体两端设置的两个同轴安装孔，采用沉孔结构设计，安装时螺栓头部完全沉入孔内，不会突出板面形成运动干涉，孔位的同轴度公差控制在0.02mm以内，保证安装后板面与活塞运动方向的平行度符合设计要求，避免出现附加的侧向载荷。板体的厚度经过有限元迭代校核，在额定25MPa系统压力对应的侧向载荷下，最大应力出现在安装孔周边，数值远低于所选45号钢调质处理后的屈服强度，安全系数满足液压元件的设计规范要求，同时板体边缘做了R3的圆角过渡，避免应力集中导致的疲劳断裂问题，适配液压泵长期高频振动的工况特性。

从安装边界来看，这款固定板的两个安装孔中心距严格匹配液压泵泵体上的预设安装位，安装时无需对泵体进行二次加工，直接通过内六角螺栓即可完成固定，板体的弧形内侧面与活塞组件的外轮廓预留0.5mm的安全间隙，既不会接触活塞运动表面造成磨损，又能在活塞出现微量偏移时及时提供侧向支撑，限制活塞的最大径向位移量。板体的外侧面采用平直设计，贴合泵体内腔的安装基面，装配时通过基面定位即可快速完成位置找正，不需要额外的定位销结构，简化了装配工序。在实际应用中，这款固定板不仅适用于常规的开式液压系统柱塞泵，在闭式系统的高压柱塞泵、行走机械的液压主泵中也可适配，只要活塞排布的曲率半径与板体弧形段匹配，即可直接借用该结构，不需要重新设计支撑件，能够有效缩短液压产品的开发周期。

从加工工艺性角度考量，这款固定板的结构完全适配常规的铣削加工流程，弧形轮廓可通过数控铣床一次走刀成型，安装孔可通过钻铰工艺保证尺寸精度与位置公差，不需要特殊的加工设备或复杂工装，量产时的加工成本可控，表面经过发黑处理后具备基础的防锈能力，适配液压泵内部的油液工作环境，不会出现锈蚀污染油液的问题。在建模过程中，结构的所有圆角、孔位、曲率参数都完全按照实际加工公差要求设定，可直接导入工程图模块生成加工图纸，也可导入有限元分析软件进行不同工况下的载荷校核，为后续的结构优化提供基础数模支撑。
