120mm杆径液压缸端盖结构设计

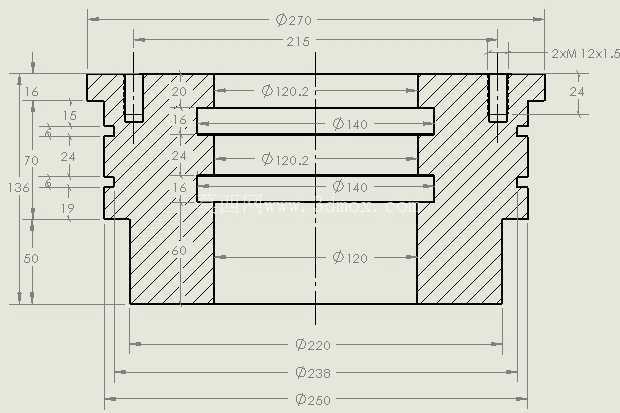

　　在液压传动系统的整机布局中，缸盖作为液压缸的核心承压密封部件，直接决定了油缸的承压可靠性、活塞杆运行导向精度以及整机的无泄漏运行周期，这款适配120mm杆径的液压缸压盖，主要面向中高压工况下的拉杆式、焊接式液压缸装配场景，常见于工程机械举升机构、冶金设备压下装置、重型机床进给驱动单元、注塑机锁模油缸等对负载稳定性要求较高的液压执行端。从实际装配的功能需求出发，该压盖的结构设计完全围绕承压、密封、导向、安装四个核心维度展开，首先看径向尺寸边界，零件最大外圆直径为270mm，与缸筒配合的定位外圆直径为238mm，密封配合面直径220mm，这一尺寸链的设计需要严格匹配对应缸筒的内孔加工公差，通常采用H7/f8的间隙配合，既保证装配时的同轴度定位，又避免过盈装配导致的密封件切损问题。

　　轴向总厚度方向的尺寸排布经过了受力校核，从外端面到内密封腔的各台阶尺寸分别对应不同的功能区域：最外侧24mm厚度的台阶区域加工有2个M12×1.5的螺纹孔，用于安装防尘圈的压持挡板，同时也可作为拆卸时的顶丝孔使用；向内依次排布的是活塞杆密封槽、导向环安装槽、静密封槽，其中两道直径140mm的环形槽为斯特封或格莱圈的安装位，两道直径120.2mm的环形槽为导向带的安装位，这种双密封双导向的结构排布，能够在活塞杆承受偏载力矩时，通过两道导向环的支撑分散接触应力，避免密封件局部受压过大导致的早期泄漏，同时双道主密封的设计可以实现逐级降压，即使第一道密封出现微量渗油，第二道密封仍能保证腔体的压力保持能力，适配16MPa及以上的连续工作压力工况。中心位置直径120mm的通孔为活塞杆的穿行通道，该尺寸与120mm杆径的配合间隙控制在0.3-0.5mm之间，既避免活塞杆运行时与压盖内孔发生硬摩擦，又能给密封件提供足够的压缩量补偿空间。在安装连接维度，压盖与缸筒的连接采用周边均布螺栓的压紧方式，图中剖面展示的螺栓过孔位置，设计时需要保证螺栓孔的分度圆与缸筒端面螺纹孔的同轴度误差不超过0.1mm，否则装配后会导致压盖偏斜，使得活塞杆运行时出现别劲、爬行等问题，同时压盖与缸筒贴合的端面需要加工0.8μm以下的表面粗糙度，保证端面静密封的压缩均匀性。

　　从工艺实现的角度来看，该压盖的毛坯通常采用铸造模成型，也就是该零件所属的铸造工艺类别，铸造后需要经过时效处理消除内应力，避免后续机加工完成后出现尺寸变形，各密封槽的加工需要采用成型刀具一次走刀完成，保证槽宽、槽深的尺寸公差控制在±0.05mm以内，密封槽的棱角位置需要做0.2mm的倒角处理，避免安装密封件时划伤橡胶或聚四氟乙烯材质的密封元件。在实际选型替换时，需要重点核对三个边界尺寸：一是与缸筒配合的定位外圆尺寸，二是活塞杆穿行的内孔直径，三是连接螺栓的孔位分度圆，这三个尺寸如果出现偏差，会直接导致无法装配或者密封失效。

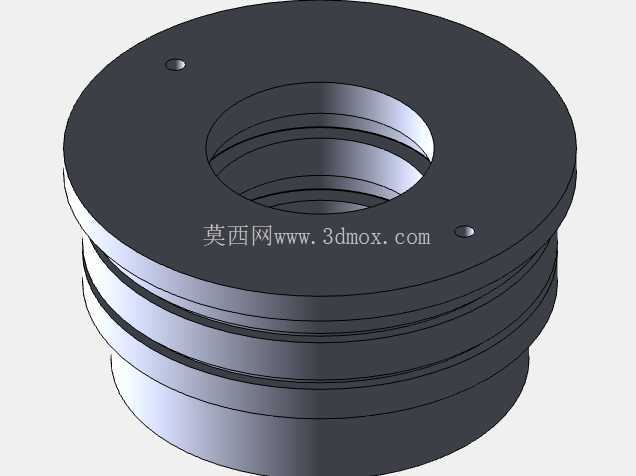

　　另外，压盖内侧靠近油缸无杆腔的位置设计有60mm深度的沉腔，这个腔体的作用是给活塞杆内伸端的缓冲套提供避让空间，当油缸运行到行程末端时，活塞杆头部的缓冲柱塞可以进入该腔体，实现缓冲节流，降低活塞对缸盖的轴向冲击，这一细节设计往往是很多仿制零件容易忽略的点，如果省略该沉腔，会导致缓冲行程不足，油缸末端出现撞击异响，长期运行会造成螺栓松动、密封件震损等故障。从受力角度分析，该压盖在油缸工作时需要承受液压力产生的轴向推力，以16MPa工作压力计算，压盖承受的轴向总推力接近40吨，因此各台阶的壁厚设计都经过了强度校核，最薄位置的壁厚也达到了16mm，配合周边螺栓的压紧力分布，能够保证在峰值压力下不会出现变形或开裂。在三维建模过程中，需要重点注意各环形槽的尺寸公差、倒角细节以及螺纹孔的深度标注，很多初学者在建模时容易忽略密封槽的圆角和倒角，导致后续加工出来的零件无法正常安装密封件，或者安装后密封件很快损坏；另外剖面中展示的各轴向尺寸的基准统一以压盖与缸筒贴合的端面为设计基准，这样在加工时可以一次装夹完成所有端面和内孔的加工，避免基准转换带来的尺寸误差。
