飞利浦桌面音响扬声器外观结构设计

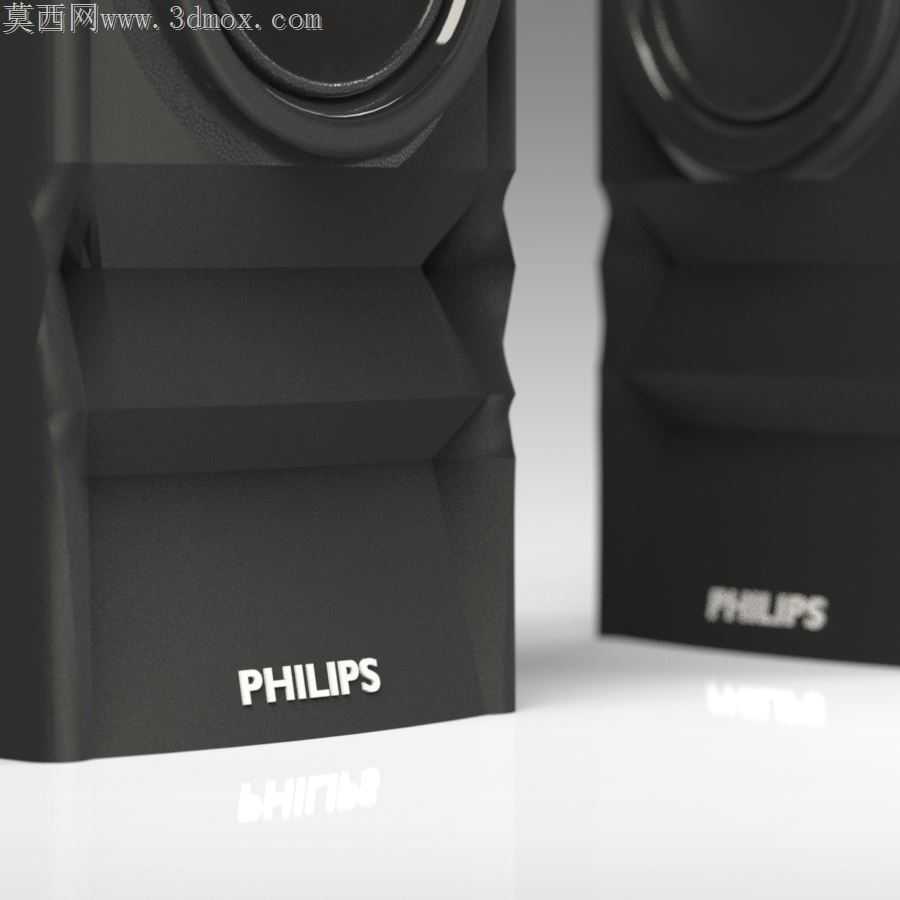

桌面音箱的注塑外壳成型一直是消费电子加工里容易踩坑的环节，这套飞利浦扬声器的外壳曲面过渡，刚好踩中了薄壁注塑件最容易出现的几个工艺痛点。低音箱体的侧立面做了内凹的折线造型，常规拔模处理很容易在折线转角处出现应力集中，注塑冷却时的收缩差会让转角位置留下肉眼可见的缩痕，建模时特意把折线处的圆角做了渐变处理，靠近箱体底部的圆角半径比顶部大0.8mm，刚好抵消PP塑料冷却时的收缩量，不用额外增加壁厚就能避免表面缩印。卫星箱的正面喇叭安装位做了双层环形台阶，外层的银色装饰圈和黑色箱体的配合间隙控制在0.15mm，这个公差是反复调整过的，间隙太小装配时装饰圈容易被箱体边缘刮掉电镀层，间隙太大又会出现明显的拼接缝隙，放在桌面上近距离看会有廉价感。箱体背面的PHILIPS标识做了0.3mm的微凸处理，没有做下沉式刻字，是因为下沉结构在注塑时容易困气，标识边缘会出现缺胶毛边，微凸结构的模具加工更简单，后续丝印或者烫标的定位也更方便。低音炮的底部特意做了四个内凹的脚垫安装位，没有直接把脚垫贴在平面上，是考虑到桌面难免有泼溅的水渍，内凹结构能让脚垫把箱体抬升1.2mm，避免箱体底部长期接触积水出现涂层脱落。喇叭单元的安装沉台做了均匀分布的六个螺丝柱，螺丝柱的根部加了0.5mm的加强筋，没有做整圈的围边，是为了给喇叭背面的磁钢预留足够的散热空间，长时间大音量播放时，磁钢产生的热量能顺着加强筋之间的空隙散到箱体内部，不会因为积热让喇叭的橡皮圈提前老化。箱体的合模线选在了侧面折线的阴角位置，没有放在正面或者顶部的可视面上，后续打磨抛光的工作量能减少六成，就算合模线有轻微的错位，藏在阴角里用户日常使用也很难察觉。卫星箱的侧面做了防滑的细咬花纹理，纹理深度控制在0.08mm，太深容易积灰不好擦拭，太浅又起不到防滑作用，单手调整卫星箱角度的时候不会打滑。箱体内部的走线槽做了半开放的卡扣结构，不用额外扎带就能把音频线固定在槽位里，装配的时候工人不用额外整理线材，能减少装配工时，后续维修拆换喇叭的时候也不用剪断扎带，直接把线从卡扣里取出来就行。
