极限飞行激光机用50毫米旋转器结构设计

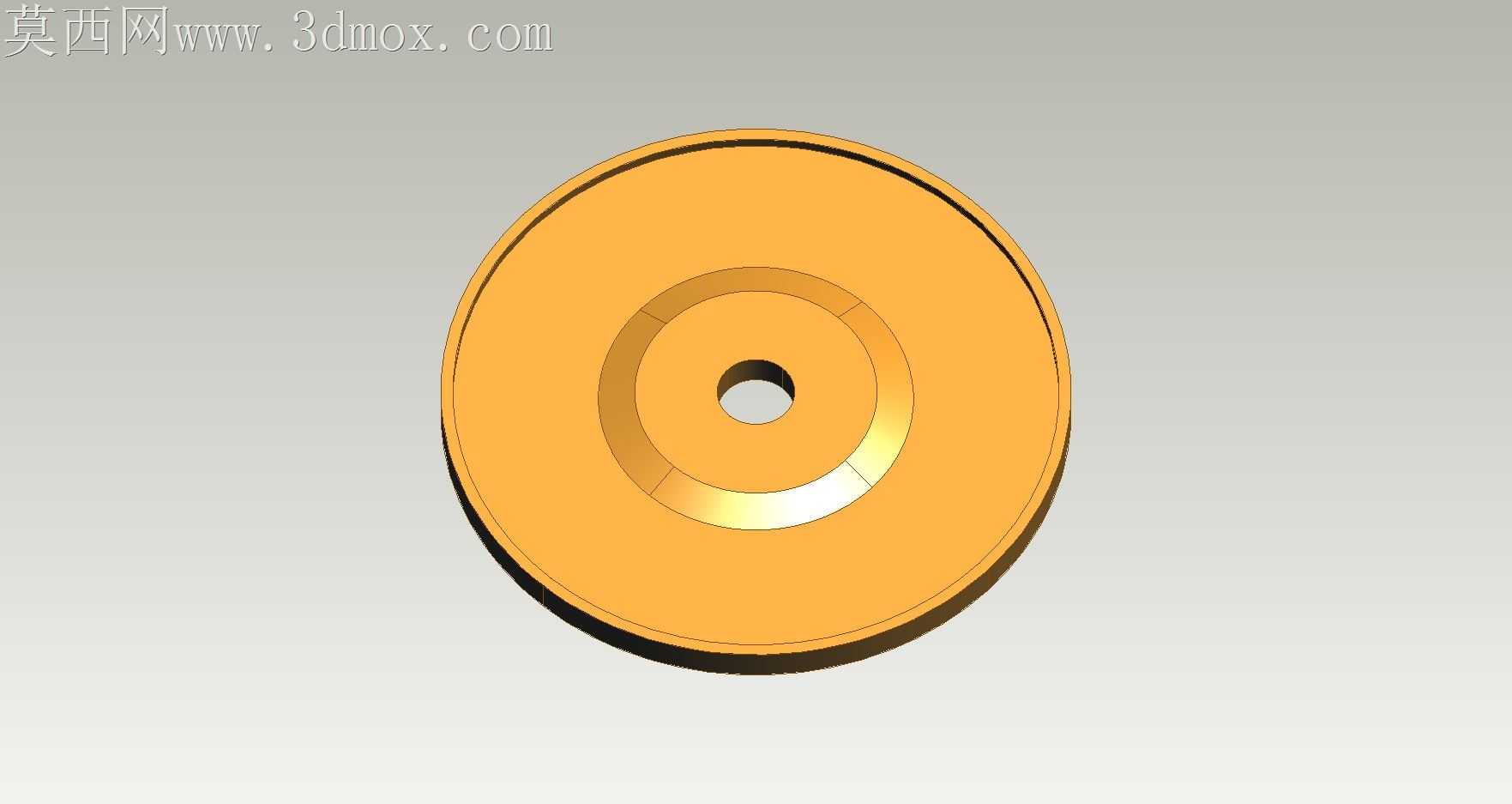

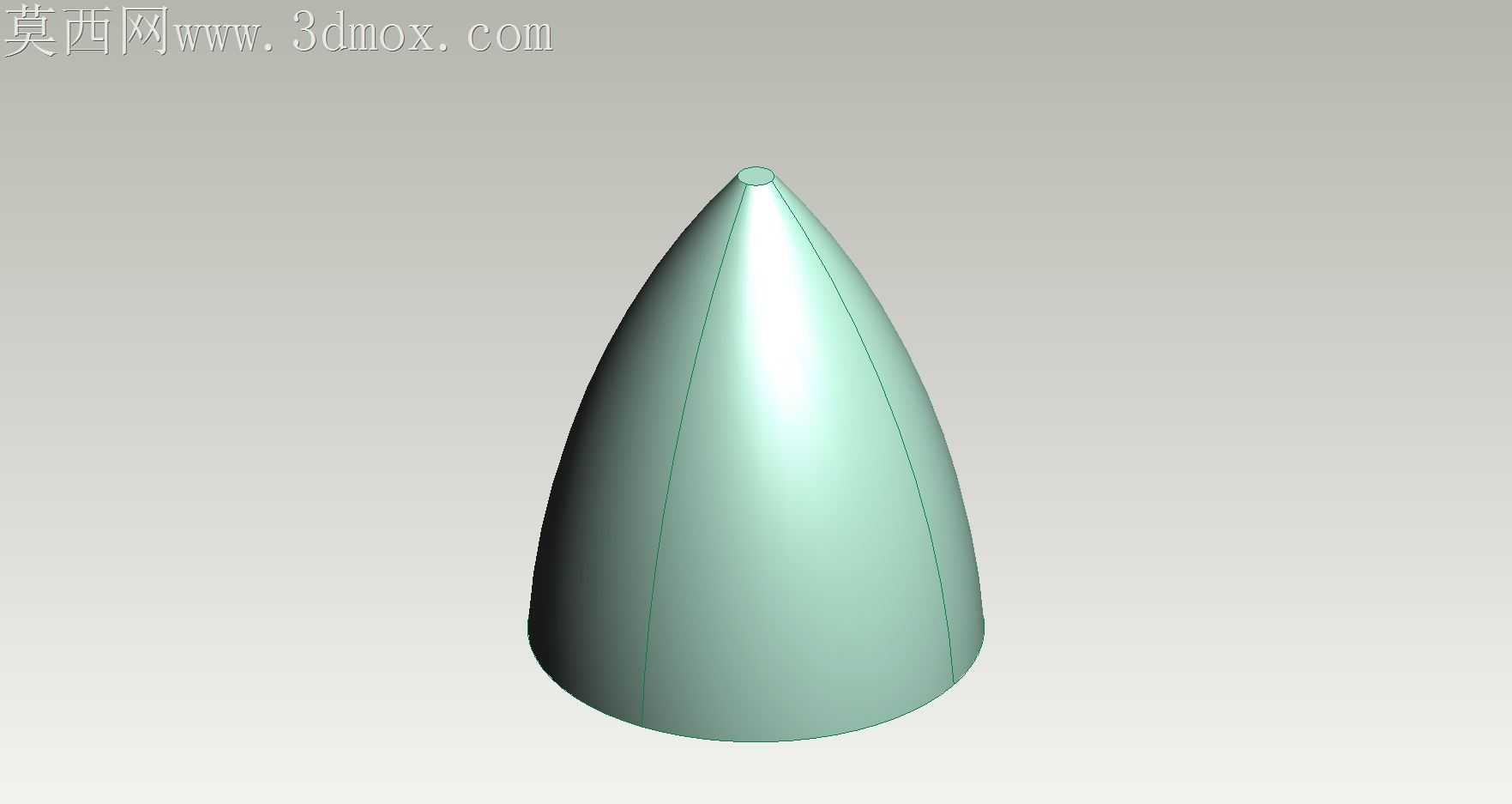

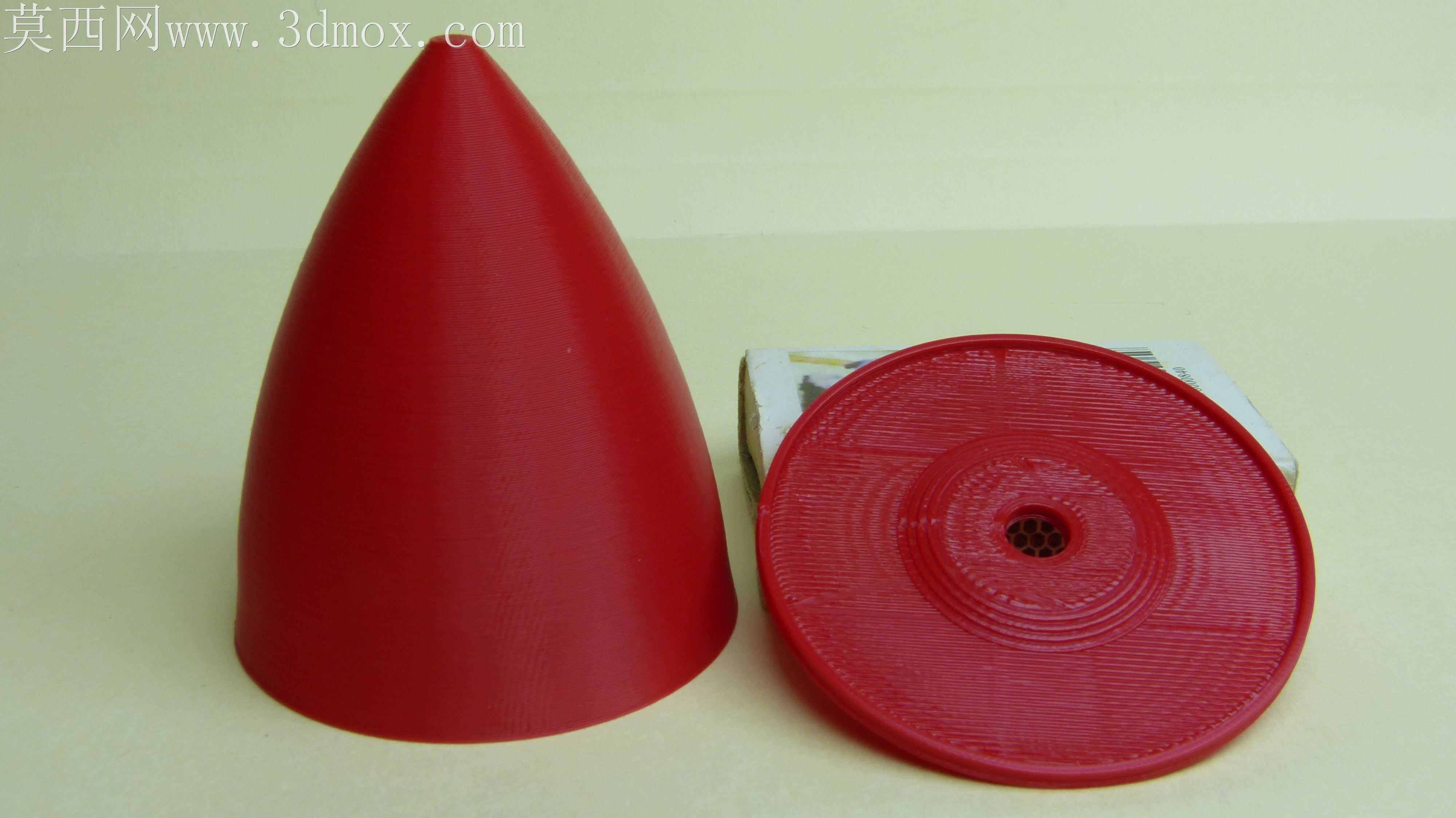

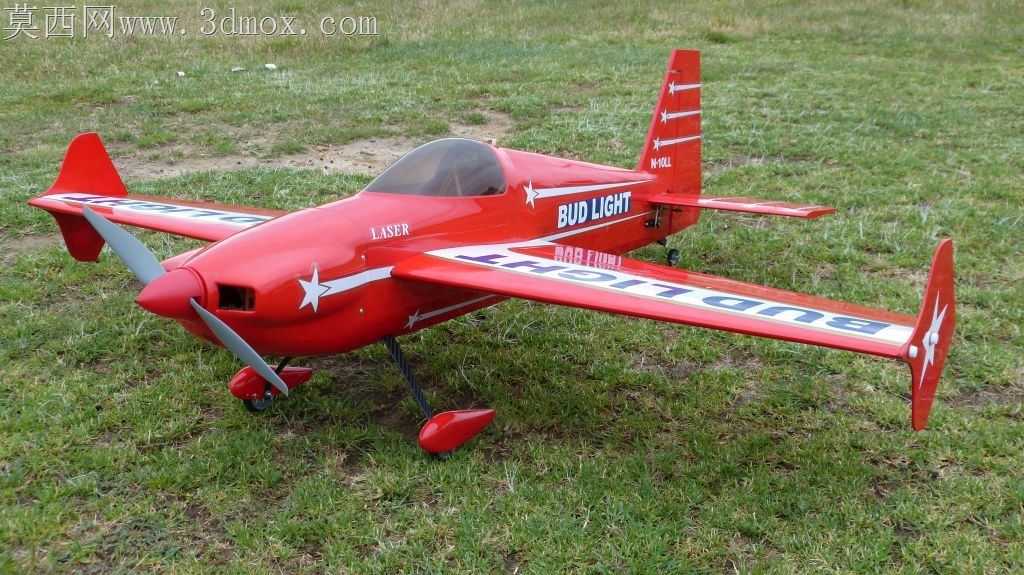

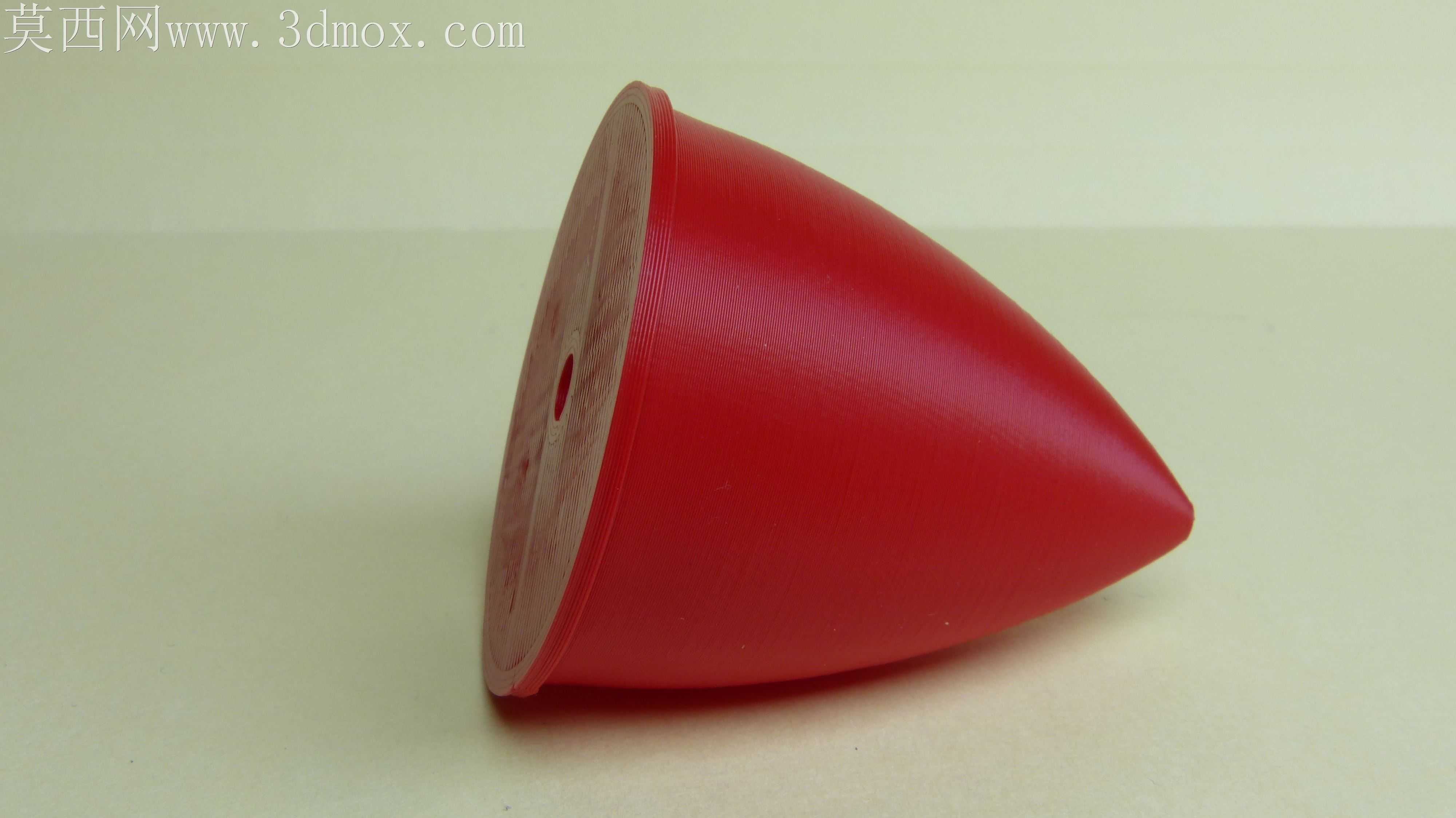

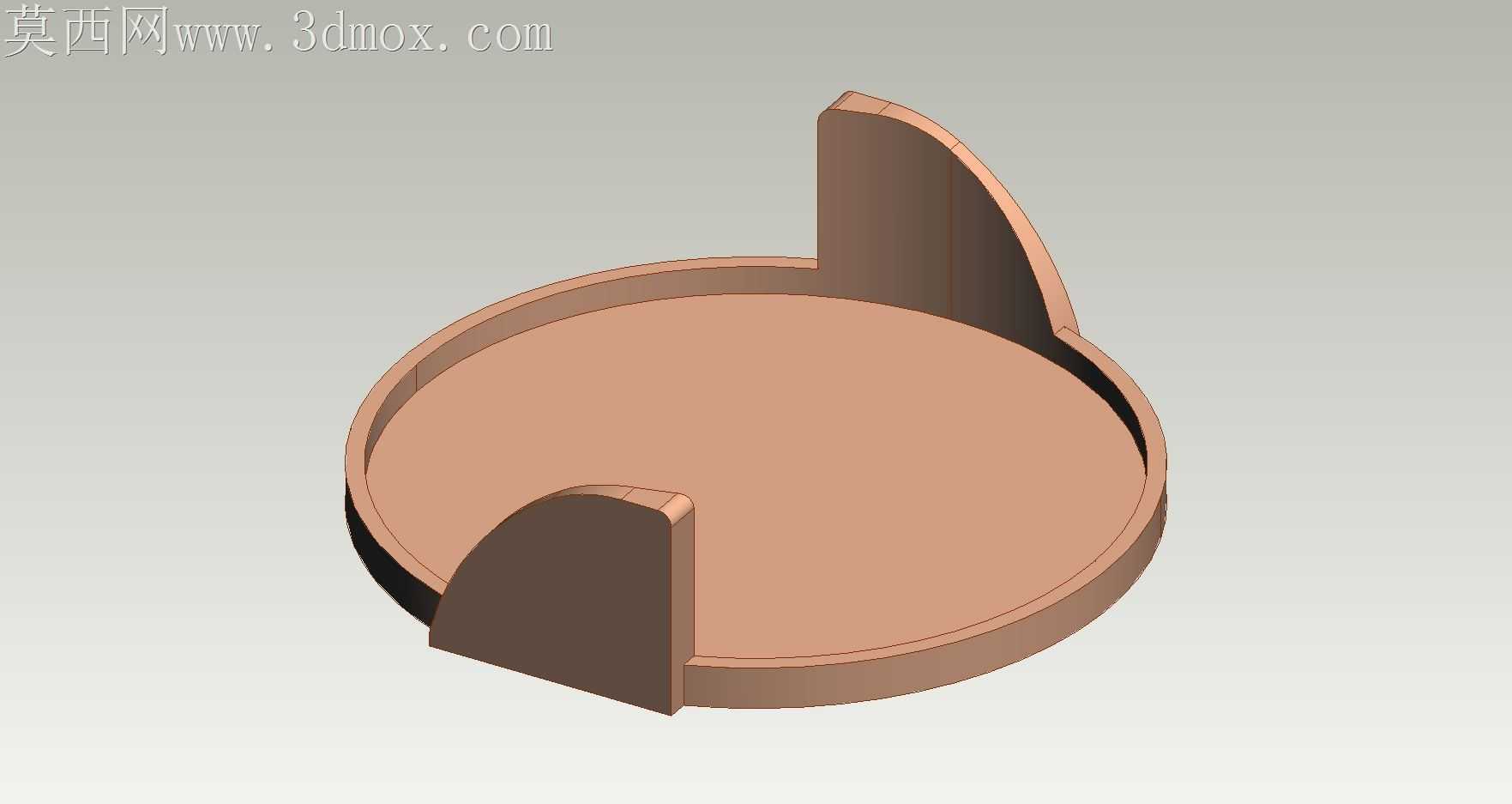

PLA材质打印的航模旋转器，最先要解决的是高速运转下的动平衡隐患，8000转/分的工况下，哪怕0.1克的质量偏心，都会带动整架48英寸激光特技机产生高频震颤，直接破坏特技动作的操控精度，甚至引发空中解体风险。这款旋转器的圆锥段做了五层实心承力结构，没有沿用常见的空心减重设计，核心考量是匹配螺旋桨的交变拉力——特技飞行中频繁的正倒切换、急停滚转，会让旋转器承受数倍于静拉力的冲击载荷，空心结构在反复冲击下容易在层间结合处出现暗裂，落地后很难通过肉眼排查，下次起飞就可能出现桨根断裂的险情。实心段的底部特意做了螺旋花瓶式的承力底座，不是为了造型美观，而是让PLA打印的层纹方向与受力方向形成夹角，避免层间剪切力直接作用在打印结合面上，普通直筒底座在大拉力下很容易沿着层纹直接拔脱，这种螺旋过渡结构能把轴向拉力分散成周向的分力，大幅提升连接强度。冷却风扇的安装位做了精准的层高校准，没有留多余的调整间隙，很多自制旋转器会把风扇位留成可调结构，实际飞行中高速气流会吹动风扇移位，要么蹭到机壳产生额外阻力，要么偏离散热位导致电机过热降功，直接把安装位的层高压到和风扇厚度完全匹配，装配时靠PLA的轻微弹性卡入即可，不需要额外打胶固定，后期维护更换也更方便。gcode文件针对圆锥段的打印参数做了单独优化，外壁打印速度降到普通结构的60%，让耗材充分熔合，内壁填充密度从常规的20%提升到40%，但没有盲目做全实心，在非承力的中段保留了网格填充，既控制了整体重量，又保证了径向的刚度，不会在高速旋转下出现圆锥段的椭圆形变。和电机轴的配合位特意做了0.05毫米的过盈公差，不需要额外加顶丝固定，PLA在装配时受热轻微膨胀，冷却后会牢牢抱紧电机轴，避免顶丝在高频震动下松脱的问题，很多航模爱好者自制的旋转器飞丢螺旋桨，大多是顶丝松动导致的，这种过盈配合加底部承力台的结构，能把连接可靠性提升数倍。实际试飞测试中，这款旋转器在连续15分钟的极限特技动作中，没有出现任何震颤、过热的问题，落地后检查连接位没有任何松动痕迹，层间结合处也没有出现暗裂，完全适配48英寸激光特技机的飞行需求。
