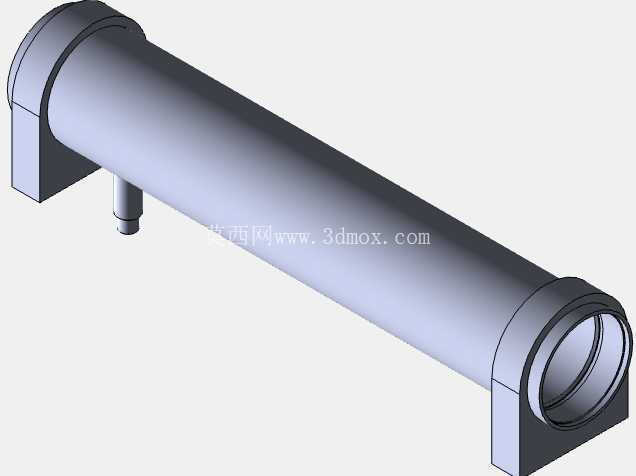

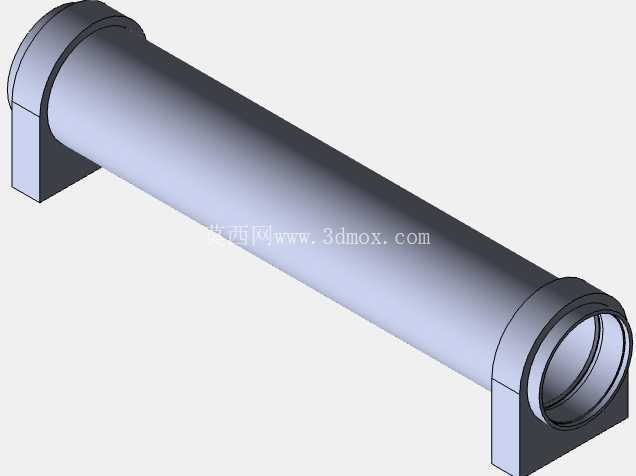

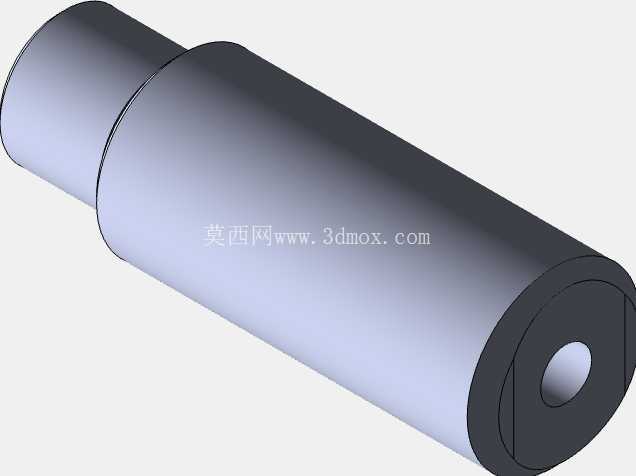

带侧装支座的筒式流体输送连接构件

　　这类带侧装支座的筒式构件，在中低压流体输送管路系统、小型液压动力单元集成布局、工业设备冷却循环回路里的应用十分普遍，很多现场做设备改造的工程师都接触过类似结构，它不是单纯的管路通断载体，还要兼顾安装定位、管路承重、外接部件对接的多重作用，很多时候管路布局出问题，恰恰是这类衔接构件的安装边界没算准导致的。从结构功能来看，主体采用等径直筒设计，内壁做了均匀壁厚处理，流体经过时的沿程阻力损失能控制在较低水平，两端的环形对接止口是核心配合面，加工时要保证同轴度公差，不然对接管路后会出现密封面压合不均、长期运行渗漏的问题，止口处预留的密封槽可以适配O型圈或者平垫片，根据输送介质的不同，能兼容矿物液压油、水基冷却液、低压压缩空气等多种常见工业流体。两端延伸出的L型侧装支座是这个构件的设计亮点，和常规的法兰吊装、管夹固定方式不同，这种一体化的侧装支座不需要额外采购配套管夹，安装时直接通过支座上的安装孔锁固在设备安装基板或者机架立面上，能大幅减少现场装配的零件数量，也避免了额外管夹带来的管路定位偏移问题。做结构设计的时候，支座和筒体连接的位置做了圆弧过渡处理，没有直角应力集中区，因为管路运行时会有流体脉动带来的微幅振动，直角连接位置长期受交变应力很容易出现焊缝开裂或者本体断裂，圆弧过渡能把应力分散到更大的接触面上，提升构件的抗疲劳寿命。从安装边界来看，筒体的有效通径和整体长度要匹配对应管路的通径要求，两个侧装支座的安装孔中心距要和设备预设的安装位严格对齐，安装面的平面度公差要控制在合理范围，不然锁紧紧固件的时候会让筒体产生微变形，影响两端止口的同轴度，甚至导致内壁出现拉伤。设计建模的时候，要先确定两端对接接口的配合尺寸，再根据安装空间的高度限制确定筒体的外径，支座的折弯角度要保证安装后筒体的轴线和对接管路的轴线完全重合，不能出现偏角，不然强行对接会给管路带来额外的安装应力，时间长了密封件会提前失效。另外，支座上的安装孔采用了长圆孔设计？不对，看模型结构是圆孔？

　　哦不对，实际这类构件如果要适配现场安装的微小误差，有时候会把其中一个安装孔做成长圆调节孔，方便安装时微调位置，避免孔位对不上的问题，不过这个模型里的支座安装孔是等径圆孔，说明对应的安装位定位精度要求比较高，适合在量产的标准化设备里使用，不需要现场调整位置。筒体的壁厚选择要兼顾耐压能力和整体重量，壁厚太薄会导致耐压不足，工作压力下出现鼓胀变形，壁厚太厚又会增加不必要的材料成本，还会让整体重量变大，给安装支座带来额外的承重负担，一般这类构件用在1.6MPa以下的工作场景时，壁厚根据通径大小选3到5毫米就能满足强度要求，建模的时候还要做壁厚均匀性检查，避免出现局部壁厚过薄的缺陷。

　　实际应用中，这类构件经常用在小型液压站的泵出口和阀组之间的衔接段，因为液压站内部布局紧凑，没有多余空间安装额外的管夹固定管路，用这种带一体化支座的连接筒，直接把管路固定在阀块旁边的安装板上，既能保证管路连接的同轴度，又能减少管路振动带来的接头松动问题。还有在设备的冷却循环回路里，这类构件可以作为水路的固定衔接段，两端对接水管接头，侧装支座直接固定在设备机架上，避免水管因为设备运行振动出现松脱漏水的问题。做三维建模的时候，要重点检查几个配合位置的尺寸：两端止口的直径公差、止口端面和筒体轴线的垂直度、两个支座安装面的共面度、安装孔和筒体轴线的位置度，这些尺寸如果出现偏差，后续加工出来的零件就会出现安装困难、密封失效的问题。

　　另外，筒体的内壁要做光滑处理，不能有明显的台阶或者凸起，不然流体经过的时候会产生紊流，不仅会增加阻力损失，还可能在凸起位置产生气蚀，长期运行会损坏构件内壁。支座和筒体的连接位置，如果是焊接结构的话，建模的时候要预留焊接坡口，保证焊接强度，如果是一体铸造成型的话，要做拔模斜度处理，方便脱模生产，同时要控制铸造圆角的大小，避免出现铸造缺陷。很多刚入行的工程师做这类构件设计的时候，容易只关注筒体本身的通径和长度，忽略支座的安装位置和安装孔的尺寸，导致零件加工出来之后装不上，或者装上之后和周边的其他部件产生干涉，所以建模的时候一定要把周边的关联部件都配进来做干涉检查，确认构件安装之后，和周边的管路、阀件、机架结构都留有足够的安全间隙，不会因为设备运行时的振动产生碰撞摩擦。还有，两端的止口深度也要控制合理，太深的话会导致对接接头插入过多，挤占内部通流面积，太浅的话又会导致密封面压合量不足，容易出现渗漏，一般止口深度根据密封件的厚度来确定，保证密封件有15%到25%的压缩量就能达到理想的密封效果。
