环形带凸台铸造用轮盘结构设计

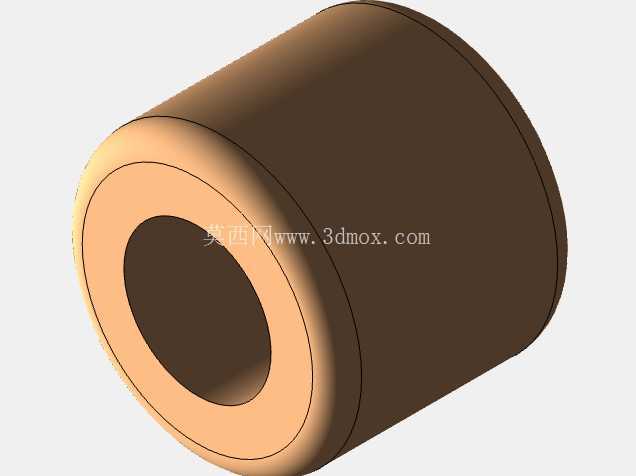

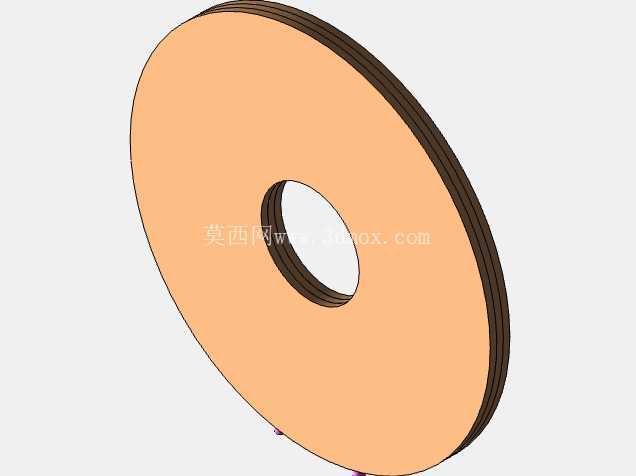

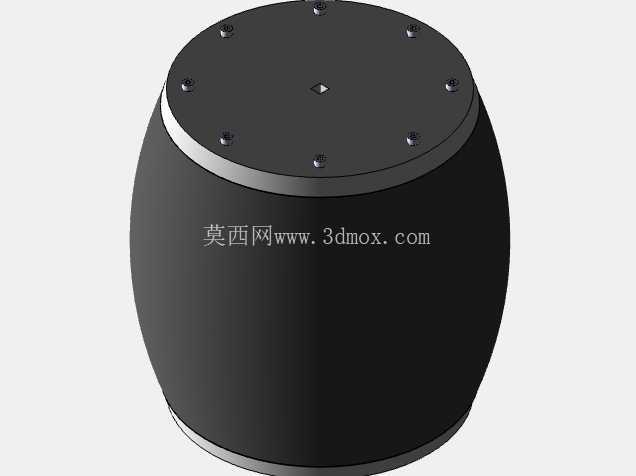

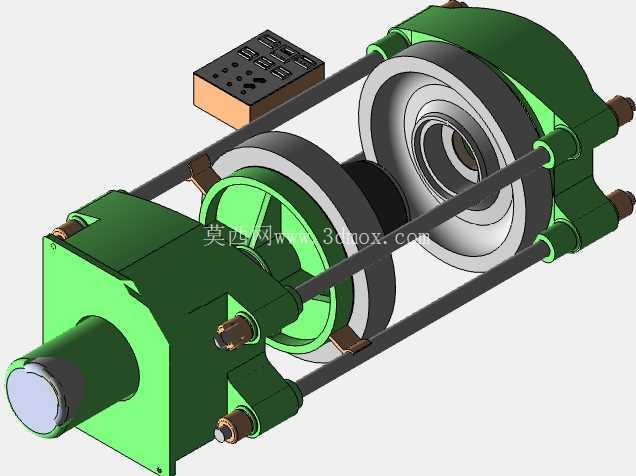

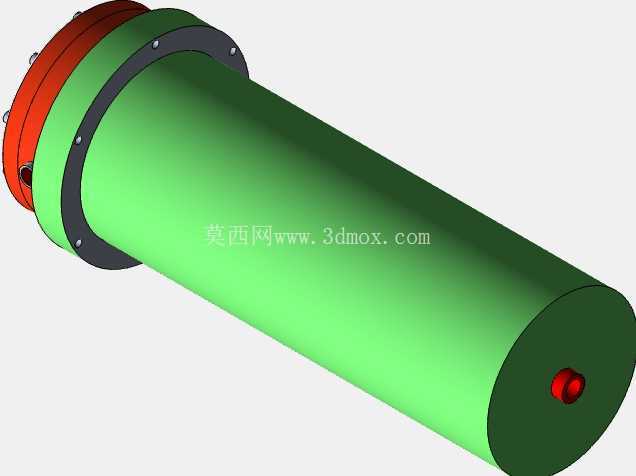

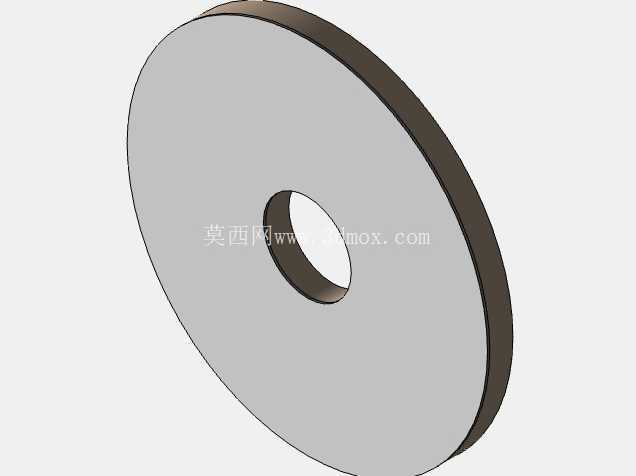

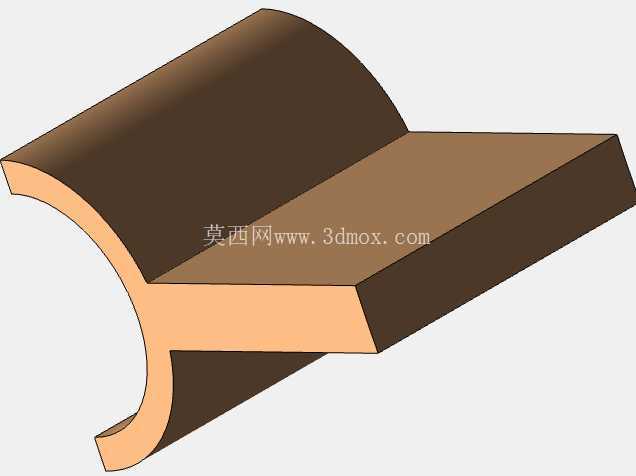

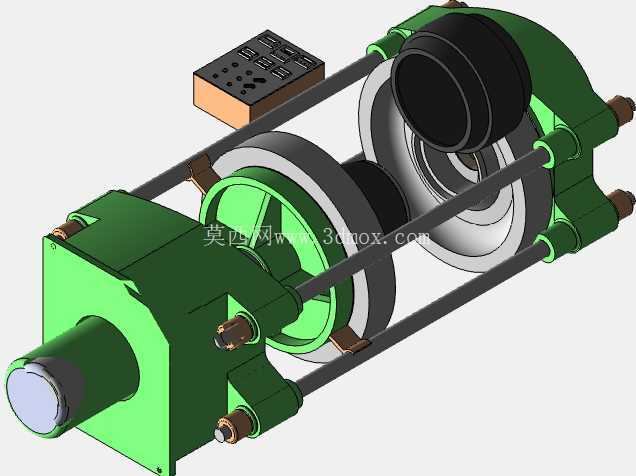

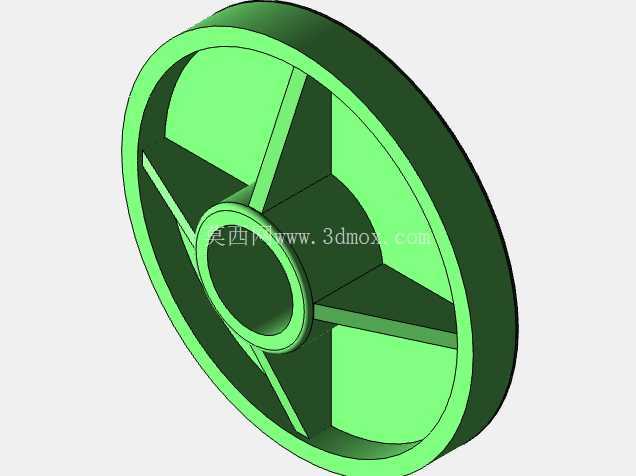

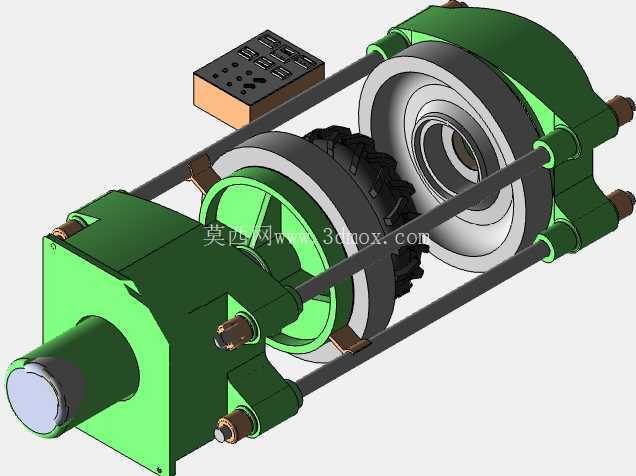

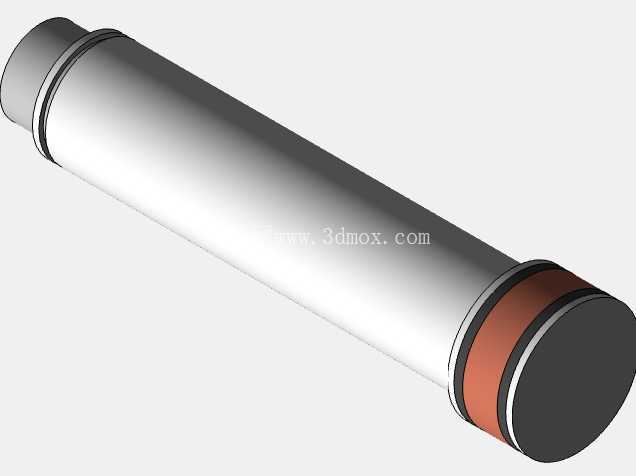

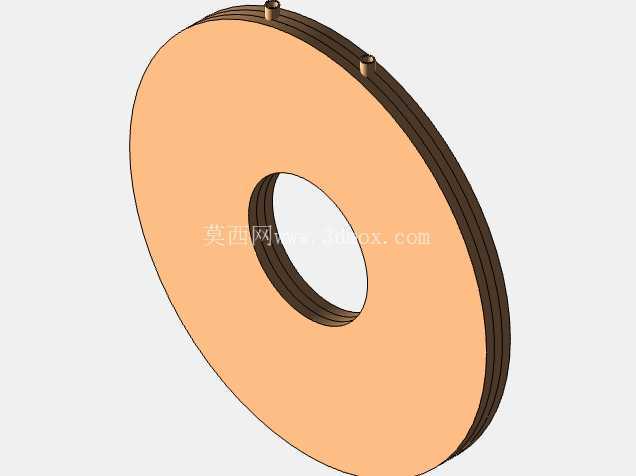

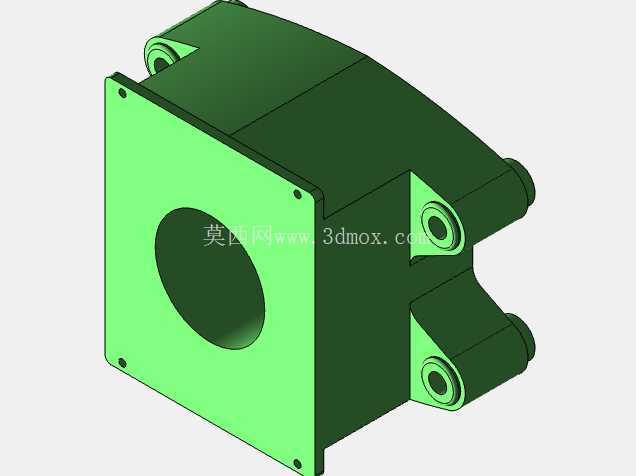

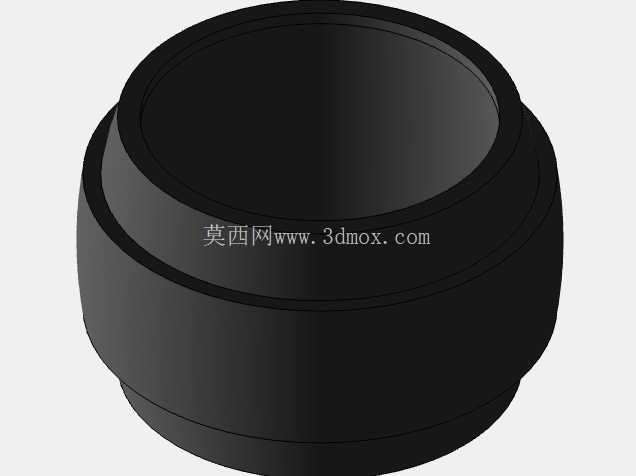

　　该环形盘类铸件主要应用于车辆轮系的配套成型环节，作为轮端硫化或包覆工序的成型基准件使用，在实际生产场景中，这类盘件需要承载环形橡胶层或复合材料层的成型压力，同时保证成型后工件的同轴度与端面平整度，避免后续装配出现偏摆、动平衡超差的问题。从结构设计来看，主体采用大直径薄盘环形构型，中心预留大尺寸通孔用于穿装定位轴，盘体边缘做等厚分层设计，既可以减少铸造过程中的壁厚差导致的缩松缺陷，也能为后续包覆工序提供均匀的附着基准面。

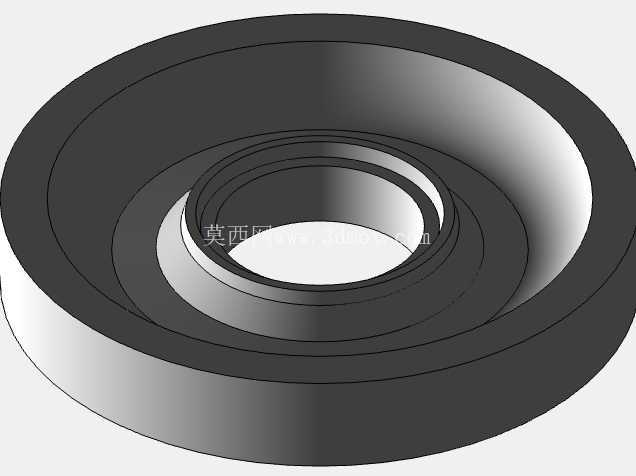

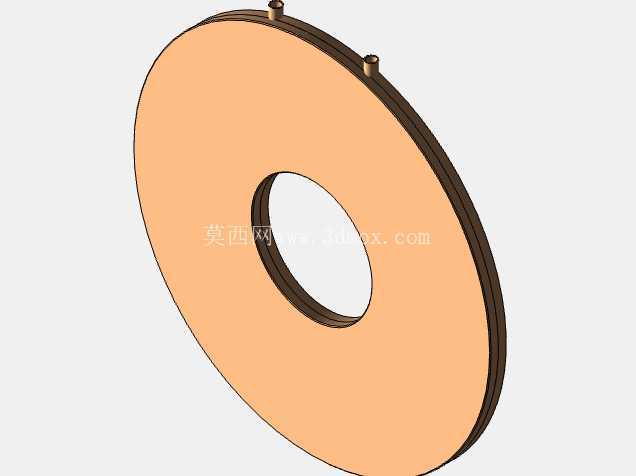

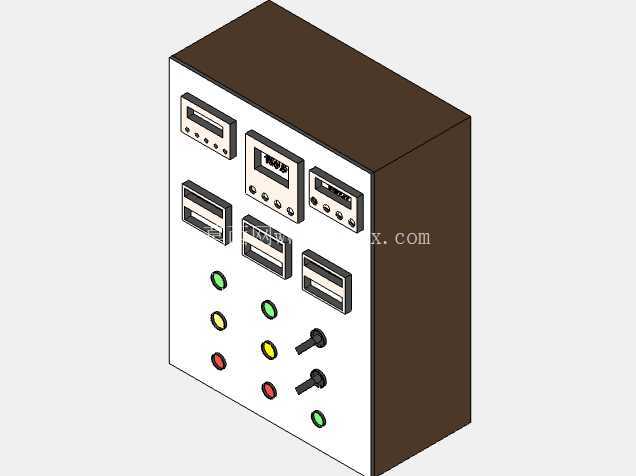

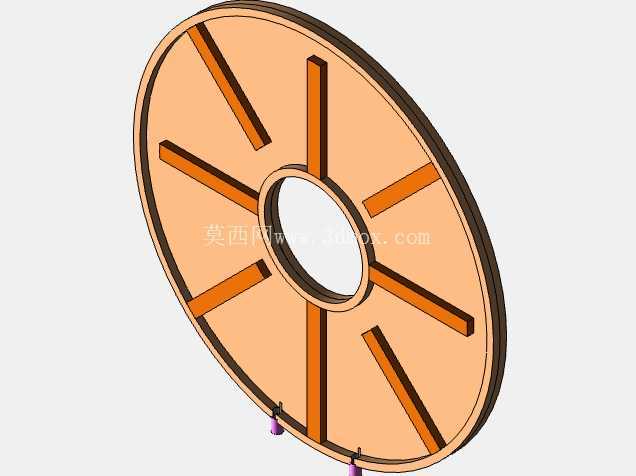

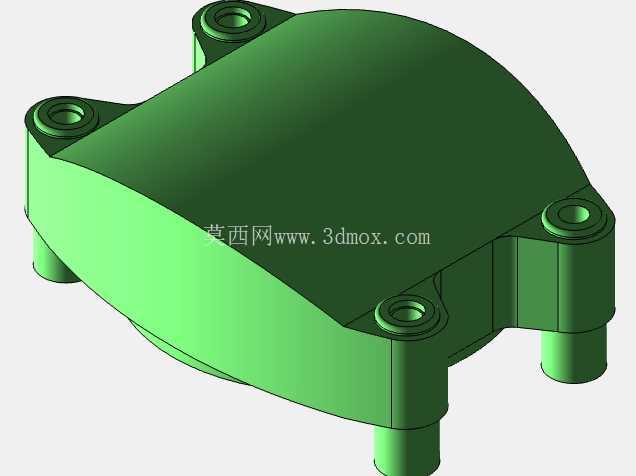

　　盘体非工作面一侧设置两个对称分布的小直径凸台，凸台内部预留轴向通孔，这一结构并非随意添加，实际生产中这类凸台一方面用于成型过程中的排气与溢料导出，避免环形面出现缺料、气泡缺陷，另一方面可作为后续机加工的定位基准，装夹时通过凸台孔插入定位销，可快速完成工件的周向定位，减少找正时间。设计过程中需要重点控制盘体的平面度公差，大直径薄盘件在铸造冷却阶段极易出现翘曲变形，因此在结构上做了边缘加厚的渐变处理，从中心孔向外的壁厚并非完全等厚，靠近外圆处的厚度略大于内圈位置，抵消冷却过程中因收缩速率不一致产生的内应力，同时两个凸台的位置设置在靠近外圆的应力均匀区，避免凸台根部出现应力集中导致的铸造裂纹。

　　安装边界方面，中心通孔的直径需要匹配对应轮轴的装配公差，设计时预留了后续精加工的余量，两个凸台的中心距与安装定位孔的位置度公差控制在0.1mm以内，保证装夹定位的重复精度，盘体的总厚度需要匹配包覆层的设计厚度，确保成型后工件的总尺寸符合轮系装配的空间要求，不会与周边的制动、传动部件发生运动干涉。这类盘件在铸造工艺设计时，分型面设置在盘体的中心对称面上，两个凸台位于上模侧，方便设置冒口补缩，避免凸台根部出现缩孔缺陷，同时盘体的环形工作面预留了0.3mm的磨削余量，用于后续精加工去除铸造表面的氧化层与变形量，保证工作面的粗糙度与平面度满足使用要求。

　　在实际使用场景中，这类成型盘件需要反复承受热压与冷却的温度循环，因此材料选用具备较好热疲劳强度的铸钢材质，结构上避免了尖锐转角，所有转角处都设置了R2以上的铸造圆角，减少应力集中点，提升模具的使用寿命。盘体的外圆边缘做了小尺寸的倒角处理，既可以避免铸造时出现飞边毛刺，也能在合模时起到导向作用，减少合模错位的概率。两个凸台的高度设计经过反复验证，既保证排气通道的长度足够避免料液溢出，也不会因为凸台过高导致铸造时出现充型不满的问题，凸台的外圆与盘体连接处设置了过渡圆角，进一步降低应力集中风险。从三维建模的角度来看，这类零件的建模需要优先保证中心孔与外圆的同轴度，两个凸台的位置采用圆周阵列的方式生成，保证位置精度，建模时需要提前考虑铸造拔模斜度，所有垂直于分型面的面都设置了1°的拔模斜度，方便起模，避免铸件拉伤。
